Renault Clio. Manual - parte 1068

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Diagnóstico - Árbol de localización de averías

87D

87D-113

Clio III

ALP4

CONTINUACIÓN 1

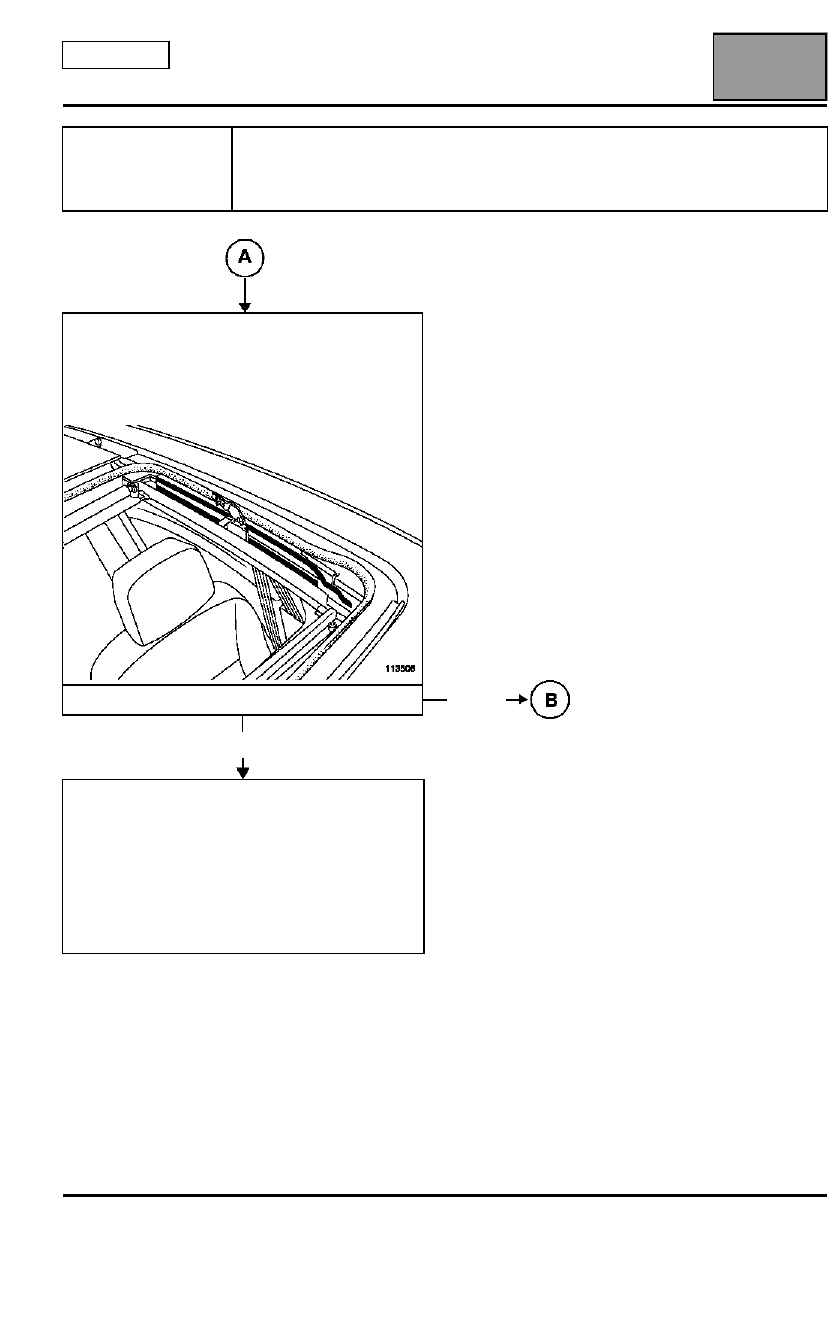

Extraer el panel móvil del techo solar (consultar

MR 393, 52A, Mecanismos de abrientes no

laterales, panel móvil de techo: Extracción-

Reposición). Controlar visualmente la ausencia de
cuerpos extraños (arena, hojas,...) en los raíles (1).

¿Hay cuerpos extraños?

NO

SÍ

Limpiar el mecanismo y los raíles con ayuda de un
fuelle.
Colocar el panel móvil del techo solar (consultar
MR 393, 52A, Mecanismos de abrientes no
laterales, panel móvil de techo: Extracción-
Reposición).
Efectuar una inicialización del techo solar
(consultar 87D Techo solar eléctrico:
Inicialización).

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Diagnóstico - Árbol de localización de averías

87D

87D-114

Clio III

ALP4

CONTINUACIÓN 2

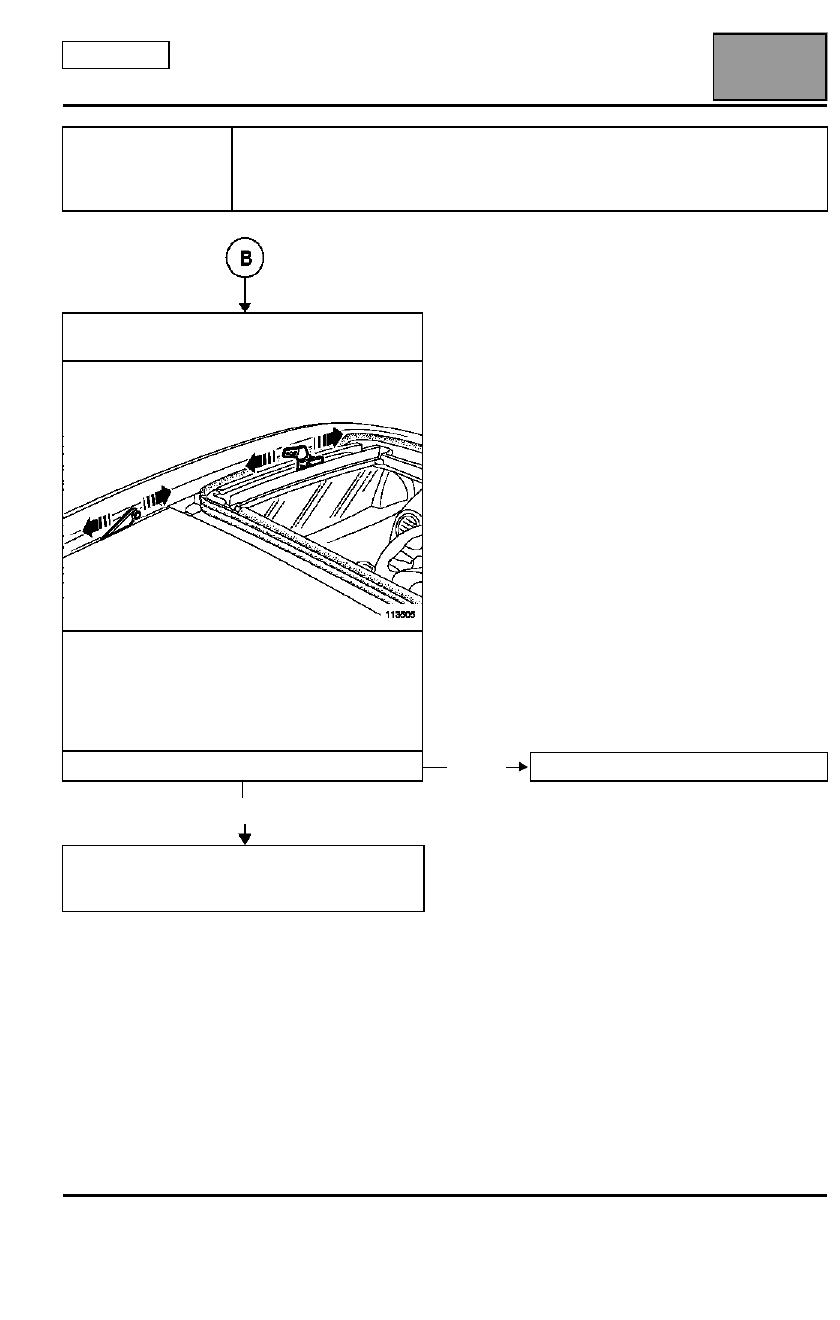

Hacer deslizar manualmente cada una de las

bieletas (2) (delantera y trasera).

Realizar un engrase (raíles, bieletas, mecanismo)

(consultar MR 393 carrocería 52A, Mecanismos

de abrientes no laterales, panel móvil de techo:

Extracción-Reposición). Efectuar una

inicialización del techo solar (consultar Capítulo

techo solar eléctrico: Inicialización).

¿Sigue persistiendo el problema?

SÍ

Sustituir el techo solar (consultar MR 393,

Mecanismos de abrientes no laterales, techo

solar: Extracción-Reposición).

NO

Problema resuelto.

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-1

187F

N

°°°°

 Vdiag: 04

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

1. APLICABILIDAD DEL DOCUMENTO

Este documento presenta el diagnóstico que se puede aplicar a todos los calculadores que corresponden a las
características siguientes:

2. ELEMENTOS INDISPENSABLES PARA EL DIAGNÓSTICO

Tipo de documentación

Métodos de diagnóstico (el presente documento):
– Diagnóstico asistido (integrado con el útil de diagnóstico), Dialogys.
Esquemas Eléctricos:
– Visu-Schéma (CD Rom), papel.

Tipo útiles de diagnóstico

– CLIP + sonda CAN

Tipo de utillaje indispensable

3. RECUERDEN

Para diagnosticar los calculadores del vehículo, poner el contacto.

Según el tipo de equipamiento del vehículo, proceder como sigue:

Para el corte del + después de contacto, proceder como sigue:

Vehículos: Clio III
Función concernida: Ayuda al estacionamiento

Nombre del calculador: Ayuda al estacionamiento
N

°

 Vdiag: 04

Utillaje especializado indispensable

Multímetro

Elé. 1681

Bornier universal

Para los vehículos con llave/telemando de radiofrecuencia,
poner el contacto mediante la llave.

Para los vehículos con tarjeta Renault,

tarjeta del vehículo en el receptor de tarjetas,
presión prolongada (+ de 5 s) en el botón de arranque fuera de las condiciones de arranque,
conectar el útil de diagnóstico y efectuar las operaciones deseadas.

Para los vehículos con llave/telemando de radiofrecuencia, cortar el contacto mediante la llave.

Para los vehículos con tarjeta Renault,

efectuar dos presiones breves (menos de 3 s) en el botón de arranque,
verificar el corte del + después de contacto forzado por el apagado de los testigos de los calculadores en el
cuadro de instrumentos.

AAP_V04_PRELI

AYUDA AL ESTACIONAMIENTO

Diagnóstico - Preliminares

87F

87F-2

N

°°°°

 Vdiag: 04

Fallos

Los fallos se declaran presentes o se declaran memorizados (aparecidos según un contexto determinado y que han
desaparecido desde entonces o siempre presentes pero no diagnosticados según el contexto actual).

El estado presente o memorizado de los fallos debe tenerse en cuenta al preparar el útil de diagnóstico tras la
puesta del + después de contacto (sin acción en los elementos del sistema).

Para un fallo presente, aplicar el método indicado en la parte Interpretación de los fallos.

Para un fallo memorizado, anotar los fallos visualizados y aplicar la parte Consignas.

Si el fallo se confirma aplicando las consignas, la avería está presente. Tratar el fallo.

Si el fallo no se confirma, verificar:

– las líneas eléctricas que corresponden al fallo,
– los conectores de estas líneas (oxidación, terminales doblados, etc.),
– la resistencia del elemento detectado defectuoso,
– la higiene de los cables (aislante derretido o cortado, rozamientos).

Control de conformidad

El control de conformidad tiene por objetivo verificar los datos que no generan fallo en el útil de diagnóstico cuando
no son coherentes. Esta etapa permite por consiguiente:

– diagnosticar las averías que no visualicen los fallos que pueden corresponder a una queja de cliente,
– verificar el correcto funcionamiento del sistema y asegurarse de que una avería no corre el riesgo de

aparecer de nuevo tras la reparación.

En este capítulo figura un diagnóstico de los estados y de los parámetros, en las condiciones de su control.

Si un estado no funciona normalmente o si un parámetro está fuera de tolerancia, consultar la página de diagnóstico
correspondiente.

Efectos cliente - Árbol de localización de averías

Si el control, con ayuda del útil de diagnóstico, es correcto pero sigue persistiendo la queja del cliente, tratar el
problema por efectos cliente.

En la página siguiente y en forma de logigrama se encuentra disponible un resumen del

método global que hay que seguir
