ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Función de los elementos

87D

87D-97

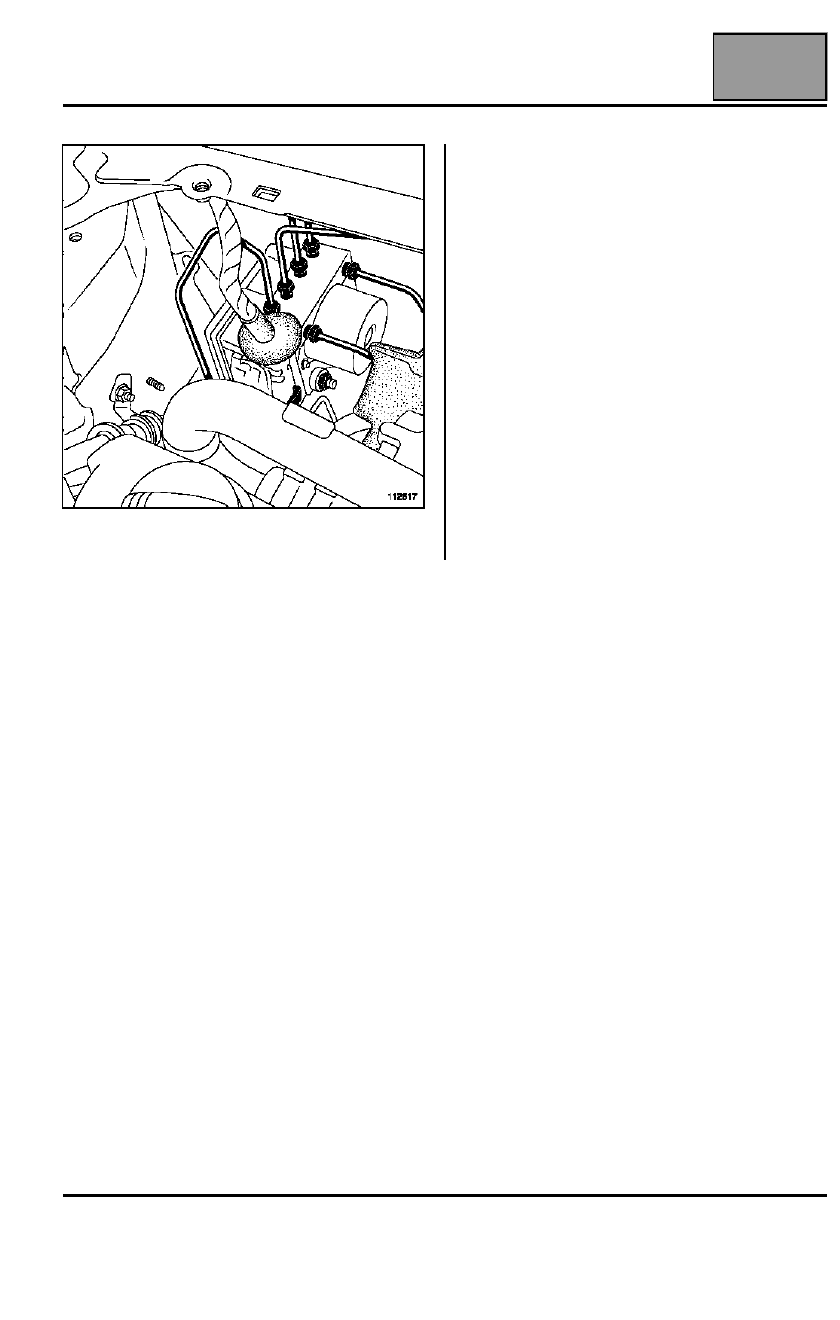

El ABS suministra al calculador del techo solar la
información de la velocidad.

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar eléctrico: Esquema funcional

87D

87D-98

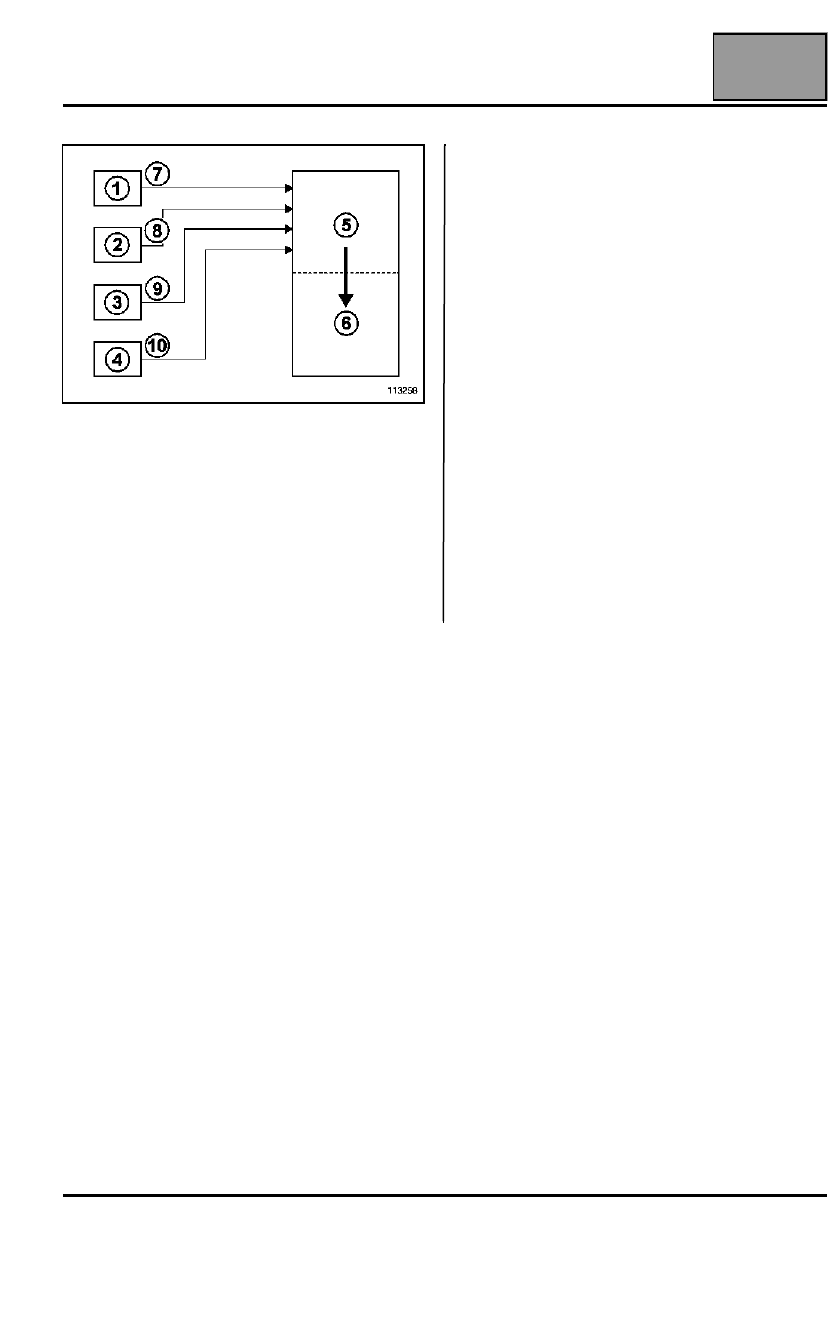

Techo solar eléctrico: Esquema funcional

1

Caja de fusibles y relés

2

Unidad Central del Habitáculo

3

Calculador de ABS

4

Mando de apertura y de cierre del techo solar

5

Calculador del techo solar

6

Motor eléctrico del techo solar

7

Alimentación del calculador y del motor del techo
solar

8

Autorización de funcionar

9

Velocidad del vehículo

10 Demanda de apertura o de cierre

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar: Prestación

87D

87D-99

Techo solar: Prestación

El techo solar eléctrico posee cuatro posiciones de
apertura (una posición de entre-apertura y tres
posiciones en deslizamiento), accionadas por el
mismo motor. El techo solar eléctrico posee
igualmente una función anti-aplastamiento.

Para funcionar, el motor del techo solar necesita una
alimentación que es suministrada por su calculador.
Este último, recibe la información que proviene del
mando así como la autorización de la Unidad Central
del Habitáculo (0 V autorización y 12 V no
autorización). El calculador es también informado de
la velocidad de rotación así como del sentido de
rotación del motor.

ANTI-APLASTAMIENTO

El anti-aplastamiento es una función de seguridad que
permite detener el cierre del techo cuando se detecta
un punto duro (raíles deformados, presencia de una
mano etc..).

La detección de un obstáculo está basada en el
análisis de la velocidad de rotación del motor del techo
solar.

Durante la fase de inicialización, el calculador
memoriza una curva de la velocidad.

El calculador compara la velocidad de desplazamiento
del techo solar (velocidad rotación del motor ) y la
velocidad de desplazamiento grabada.

El calculador es también informado de la velocidad del
vehículo lo que le permite tener en cuenta a velocidad
rápida, la presión del viento que ejerce una fuerza
contradictoria al movimiento del techo durante de el
cierre.

En función de las diferencias detectadas, el sistema
activa o no el modo anti-aplastamiento.

IMPORTANTE
El modo anti-aplastamiento solamente es funcional
si el techo solar está correctamente inicializado
(consultar Inicialización).

ELEVALUNAS ELÉCTRICOS - TECHO SOLAR

Techo solar: Modo degradado y refugios

87D

87D-100

Techo solar: Modo degradado y refugios

Se puede inhibir voluntariamente la función anti-
aplastamiento al encontrarse un punto duro
(deformación de un rail, cuerpo extraño en las
deslizaderas etc..).

Procedimiento:
1

Arrancar el motor.

2

Colocar el mando en posición techo solar cerrado
(mando girado completamente hacia la izquierda).

3

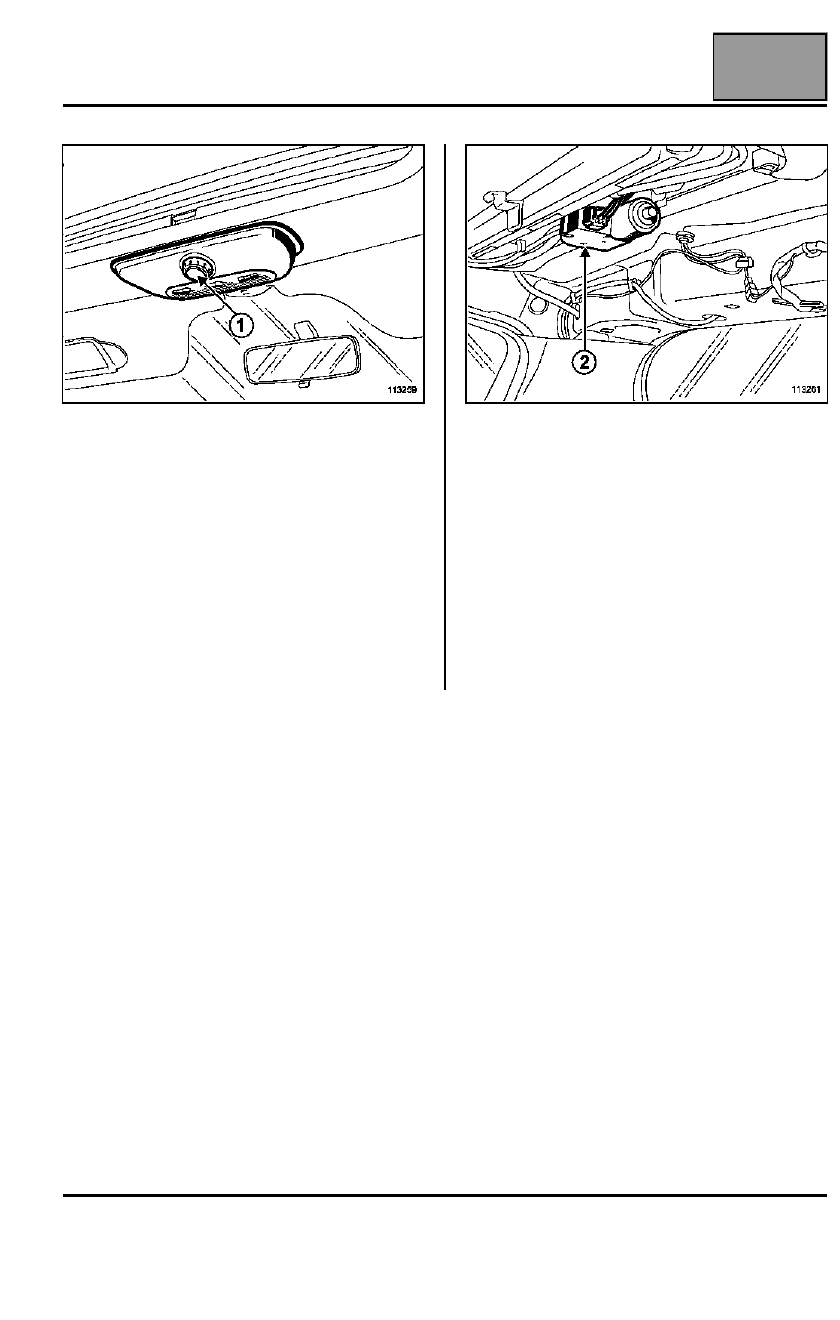

Pulsar y mantener el conmutador (1) justo
después de la activación de la función anti-
aplastamiento. El techo solar va a cerrarse
avanzando por saltos de cinco centímetros. Al
dejar de presionar el mando, el anti-aplastamiento
pasa a ser activo de nuevo.

En caso de avería del motor del techo solar, es posible
manipularlo en (2) manualmente mediante una llave
hexagonal macho.
