ELEVALUNAS ELÉCTRICO-TECHO SOLAR

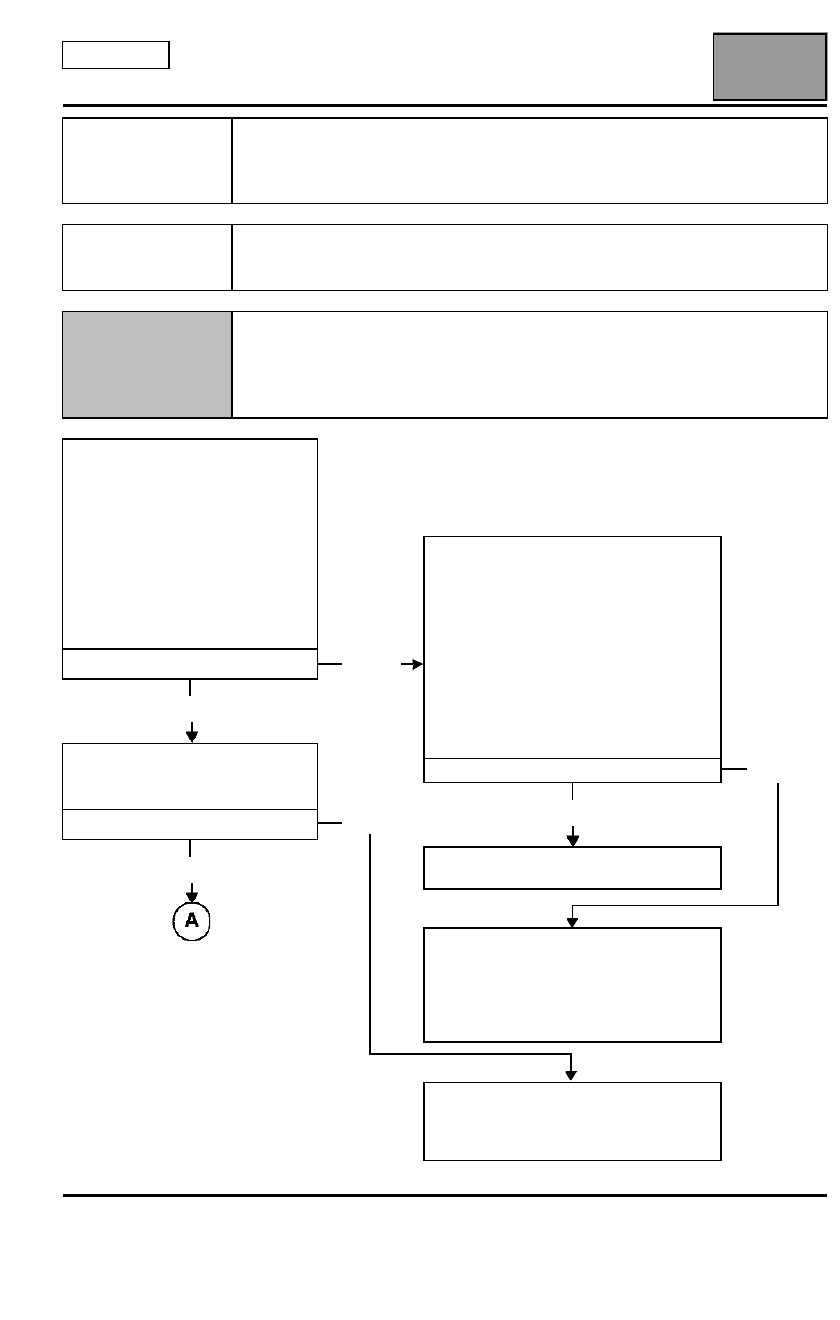

Diagnóstico - Árbol de localización de averías
87D
87D-73
Clio III
ALP22
Ningún funcionamiento posible en el cristal trasero derecho
cualquiera que sea el mando
Aplicabilidad
Elevalunas eléctricos traseros
Vehículo dirección a izquierda
CONSIGNAS
Utilizar la Nt Esquema eléctrico, Clio III
Realizar los diferentes controles, batería cargada y positivo después de contacto
presente.
Utilizar una lámpara testigo de 21 W.
Extraer el contactor del elevalunas
trasero izquierdo (consultar MR 392
mecánica, Elevalunas eléctricos -
Techo solar, contactor del
elevalunas trasero: Extracción-
Reposición) y desconectar su
conector.
Con una lámpara testigo conectada
a la masa del chasis, controlar las
alimentaciones de las uniones 23G
y 23H del órgano 130.
¿La lámpara se enciende?
NO
SÍ
Conectar una lámpara testigo en las
uniones 23H con 23F del
órgano 131.
¿La lámpara se enciende?
NO
SÍ
Extraer el contactor del elevalunas del
conductor (consultar MR 392 mecánica,
Elevalunas eléctricos - Techo solar,
contactor del elevalunas trasero:
Extracción-Reposición) y puentear las
uniones 23G, 23H y SPB4 (para los
vehículos con llave) o APR2 (para los
vehículos sin llave) del órgano 1511.
Con una lámpara testigo conectada a la
masa del chasis, controlar de nuevo las
alimentaciones de las uniones 23G y 23H
del órgano 130.
¿La lámpara se enciende?
NO
SÍ
Sustituir el contactor del elevalunas del
conductor.
Problema de continuidad de las
uniones 23G y 23H entre el órgano 130
y 151 1.
Atención a los conectores intermedios.
Reparar el cableado o, si el método no
existe, sustituirlo.
Problema de continuidad en la línea 23F.
Atención a los conectores intermedios.
Reparar el cableado o, si el método no
existe, sustituirlo.
