ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Elevalunas eléctrico: Esquema funcional

87D

87D-5

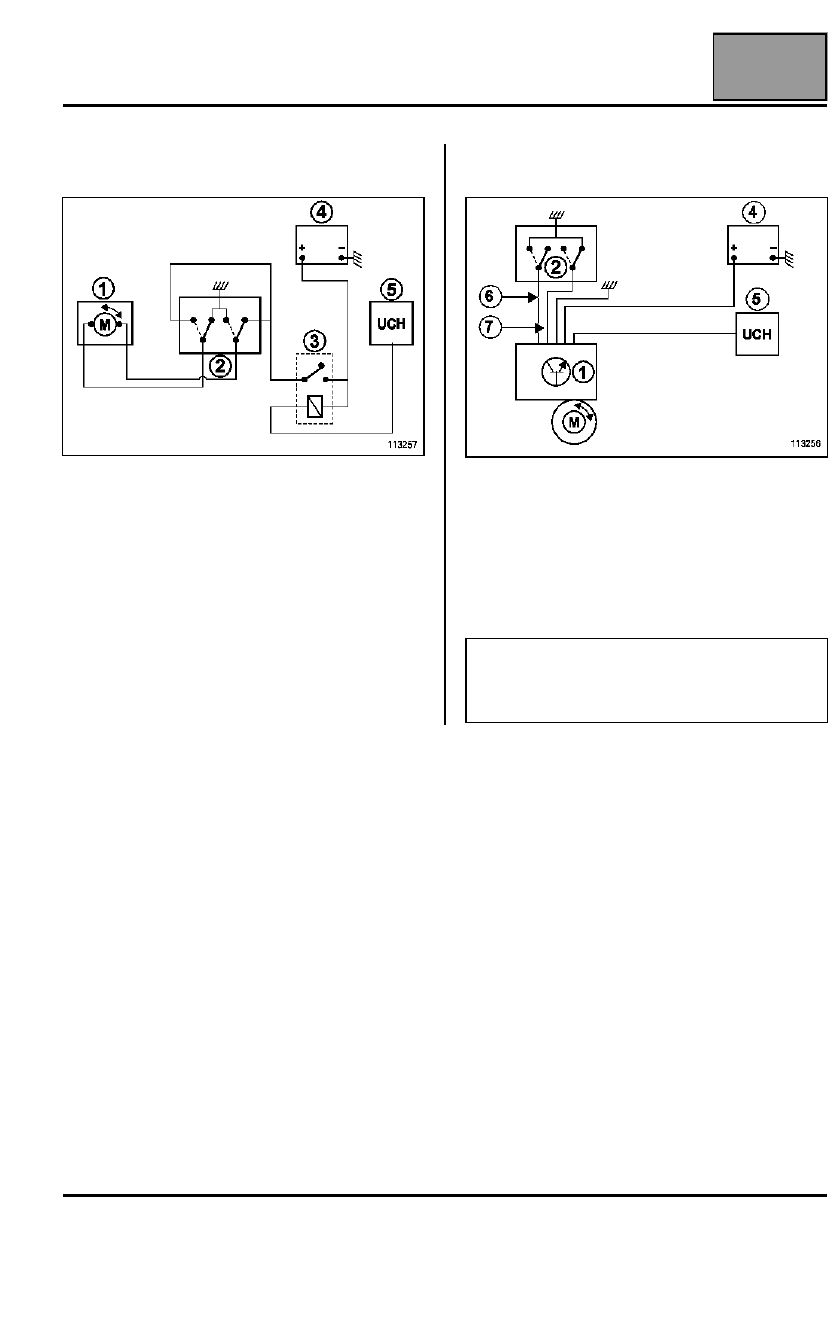

Elevalunas eléctrico: Esquema funcional

ELEVALUNAS ELÉCTRICO (sin anti-
aplastamiento).

1

Motor de elevalunas eléctrico

2

Contactor del elevalunas

3

Relé de servicios

4

Batería

5

Unidad Central del Habitáculo

ELEVALUNAS ELÉCTRICOS IMPULSIONALES
(con anti-aplastamiento).

1

Motor del elevalunas eléctrico que contiene la
electrónica que controla lo impulsional

2

Contactor del elevalunas

3

Batería

5     Unidad Central del Habitáculo (autoriza el

funcionamiento)

6

Unión mando bajada

7

Unión mando subida

Nota:
Los contactores de Elevalunas eléctricos
impulsionales son diferentes de los contactores de
Elevalunas eléctricos sin anti-aplastamiento.

ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Elevalunas eléctrico: Modo degradado y refugio

87D

87D-6

Elevalunas eléctrico: Modo degradado y refugio

Tipos de montaje

Pueden equipar el vehículo tres tipos de elevalunas
delanteros:

– Elevalunas eléctrico del conductor y del pasajero,
– Elevalunas eléctricos impulsionales del conductor

con el anti-aplastamiento / elevalunas eléctrico del
pasajero.

– Elevalunas eléctricos impulsionales del conductor

y del pasajero con el anti-aplastamiento.

Elevalunas eléctricos

La alimentación del motor activado a través de la UCH
pasa por el contactor, este último garantiza la
inversión de polaridad para la subida o para la bajada
del cristal.

Elevalunas eléctricos impulsionales

Un cajetín electrónico forma parte integrante del
motor, controla este último, tanto en la subida como en
la bajada, en modo manual o en modo automático
(impulsional).

La caja electrónica recibe la autorización de funcionar
procedente de la UCH (masa  = autorización, 12 V  = no
hay autorización para funcionar). La caja electrónica
sólo puede ser activada mediante unos interruptores
con posiciones inestables (una posición para subida,
una posición para bajada). La información eléctrica
recibida por el cajetín corresponde a una puesta a
masa de las entradas solicitadas.

La tecnología de los interruptores es de tal forma que
el modo automático no puede obtenerse directamente
(tecnología de doble contacto). Ésta es la razón por la
que los interruptores de los elevalunas poseen dos
posiciones (contactos) para subida y dos posiciones
(contactos) para bajada.

El modo eléctrico es activado en primer lugar (1

er



contacto) seguido del modo impulsional (2

o

 contacto).

El sentido del desplazamiento del cristal corresponde
a la primera entrada solicitada (puesta a masa).

Primer ejemplo

Presión en el interruptor en el sentido de bajada:

1

er

 contacto = puesta a masa del mando de bajada.

2

o

 contacto = puesta a masa del mando de subida.

La caja electrónica activa la bajada del cristal en modo
impulsional.

Segundo ejemplo

Presión en el interruptor en el sentido de la subida:

1

er

 contacto = puesta a masa del mando de subida.

2

o

 contacto = puesta a masa del mando de bajada.

La caja electrónica activa la subida del cristal en modo
impulsional.

Nota:
En la parte trasera no hay función impulsional en los
elevalunas eléctricos.

ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Elevalunas eléctrico: Modo degradado y refugio

87D

87D-7

ANTI-APLASTAMIENTO

La función anti-aplastamiento es una función
reglamentaria, controlada también por la caja
electrónica. Esta última, permite detener la subida del
cristal en modo impulsional al encontrarse con un
obstáculo (ejemplo: dedos, ramas etc.)

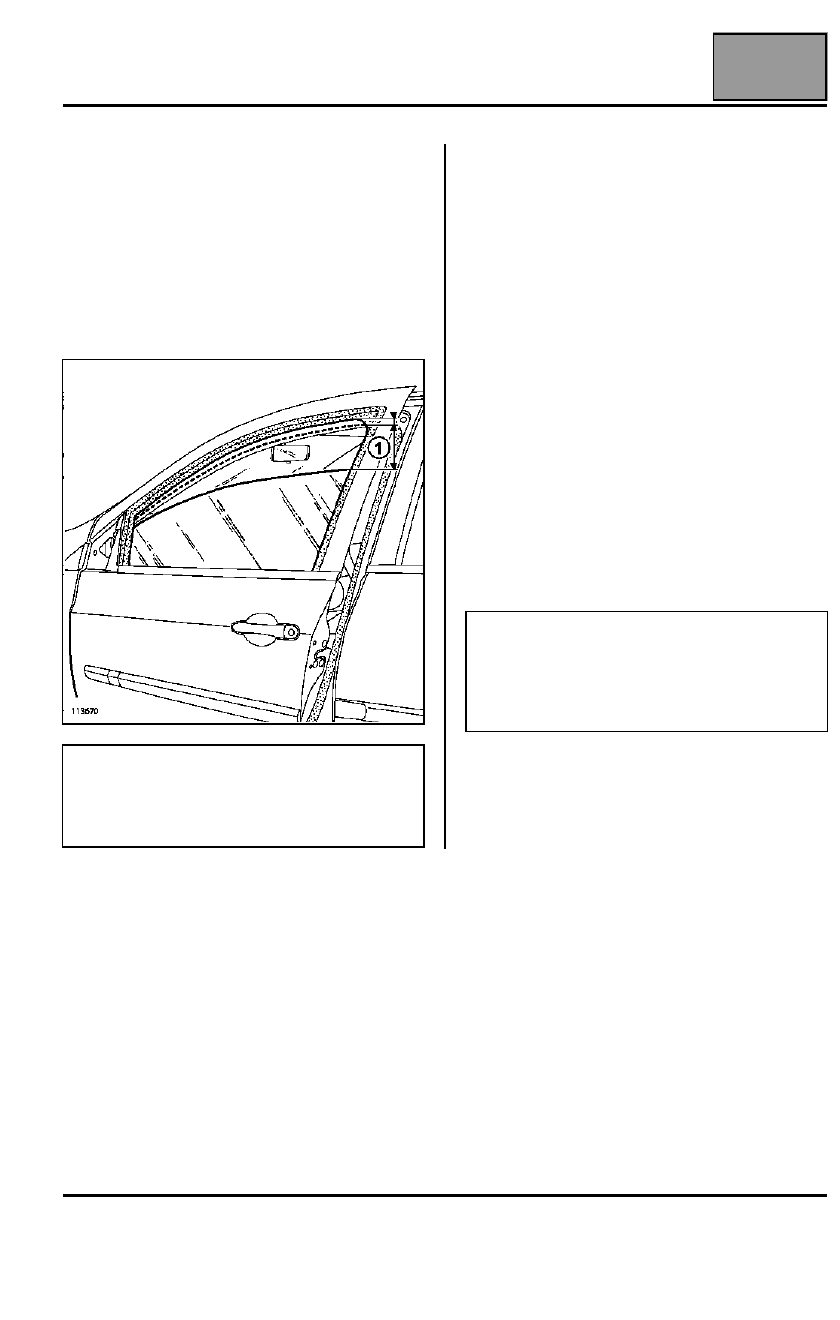

El sistema, tras detectar un esfuerzo anormal (más de
80N) en una zona que comprende 250 mm (1), activa
un descenso del cristal de unos 50 mm.

INHIBICIÓN DE LA FUNCIÓN ANTI-
APLASTAMIENTO

El mecanismo del elevalunas o del cristal puede estar
sometido a diferentes imprevistos mecánicos (bloqueo
por hielo, nieve o deformación mecánica tras un
accidente), que provocan la activación de la función
(anti-aplastamiento). Para poder cerrar el cristal se
puede inhibir esta función.

Procedimiento:

1) Cierre del cristal en modo impulsional.
El cristal llega al tope (punto duro) y después
desciende unos centímetros.

2) Cerrar el cristal en modo impulsional.
El cristal llega de nuevo al tope (punto duro) y después
desciende unos centímetros.

3) Cerrar el cristal, la función anti-aplastamiento es
inhibida.
El cristal se cierra en modo manual continuo sin anti-
aplastamiento, de movimiento impulsional.

IMPORTANTE
La función anti-aplastamiento es operacional
solamente si los cristales han sido correctamente
inicializados (consultar Elevalunas eléctricos:
Inicialización).

Nota:
Tras dos activaciones sucesivas de la función anti-
aplastamiento, esta última es inhibida por un lapso
de tiempo. Ésta es la razón por la cual las etapas 1,
2 y 3 se realizan a continuación sin sobrepasar el
plazo de los 3 segundos entre cada etapa.

ELEVALUNAS ELÉCTRICO-TECHO SOLAR

Elevalunas eléctricos: Inicialización

87D

87D-8

Elevalunas eléctricos: Inicialización

Procedimiento:

Subir el cristal hasta el tope superior y mantener la
alimentación en el tope superior durante un tiempo de
2 segundos mínimo.

Causas de pérdida de inicialización

– Corte de la alimentación de la caja electrónica

durante el funcionamiento del elevalunas o
cuando la UCH autoriza el funcionamiento.

– Superación del recorrido máximo teórico en el tope

superior.

– Si la inicialización no ha sido hecha en el lugar

correcto (obstáculo) el funcionamiento por encima
de esta zona se hará por sacudidas (recorrido
50 mm).

IMPORTANTE
Para obtener el funcionamiento en modo
impulsional y/o manual (subida, bajada), la
funcionalidad anti-aplastamiento, el sistema (caja
electrónica integrada en el motor) debe estar
correctamente inicializada.

Nota:
Un sistema no inicializado, funciona mientras dure la
presión en el interruptor de mando, pero durante un
recorrido máximo de 50  mm. Cada nueva presión se
traduce por un funcionamiento similar hasta el tope
superior.
