13B
-
17
INYECCIÓN DIÉSEL

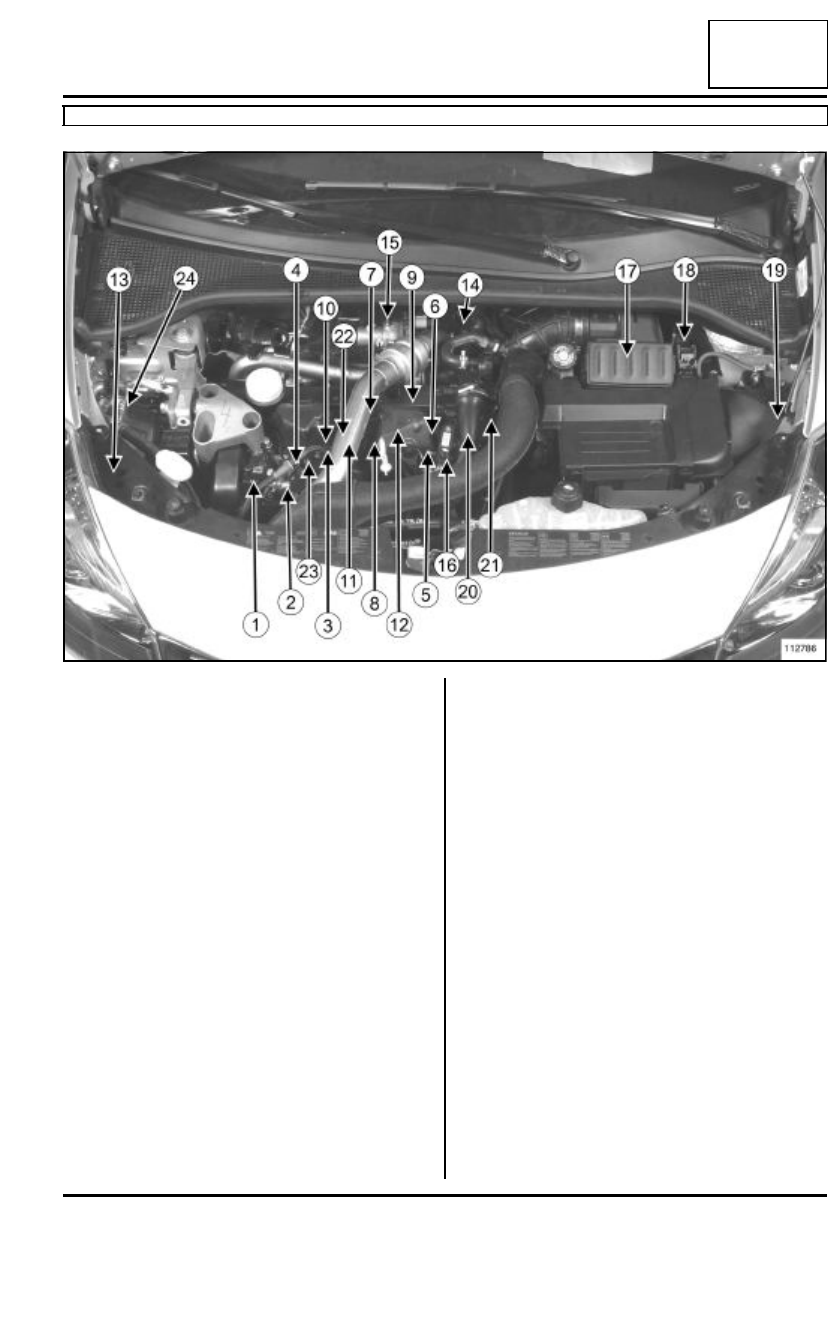

Inyección diésel: Lista y localización de los elementos
K9K, y 764 o 766 o 768
13B
112786
(1)

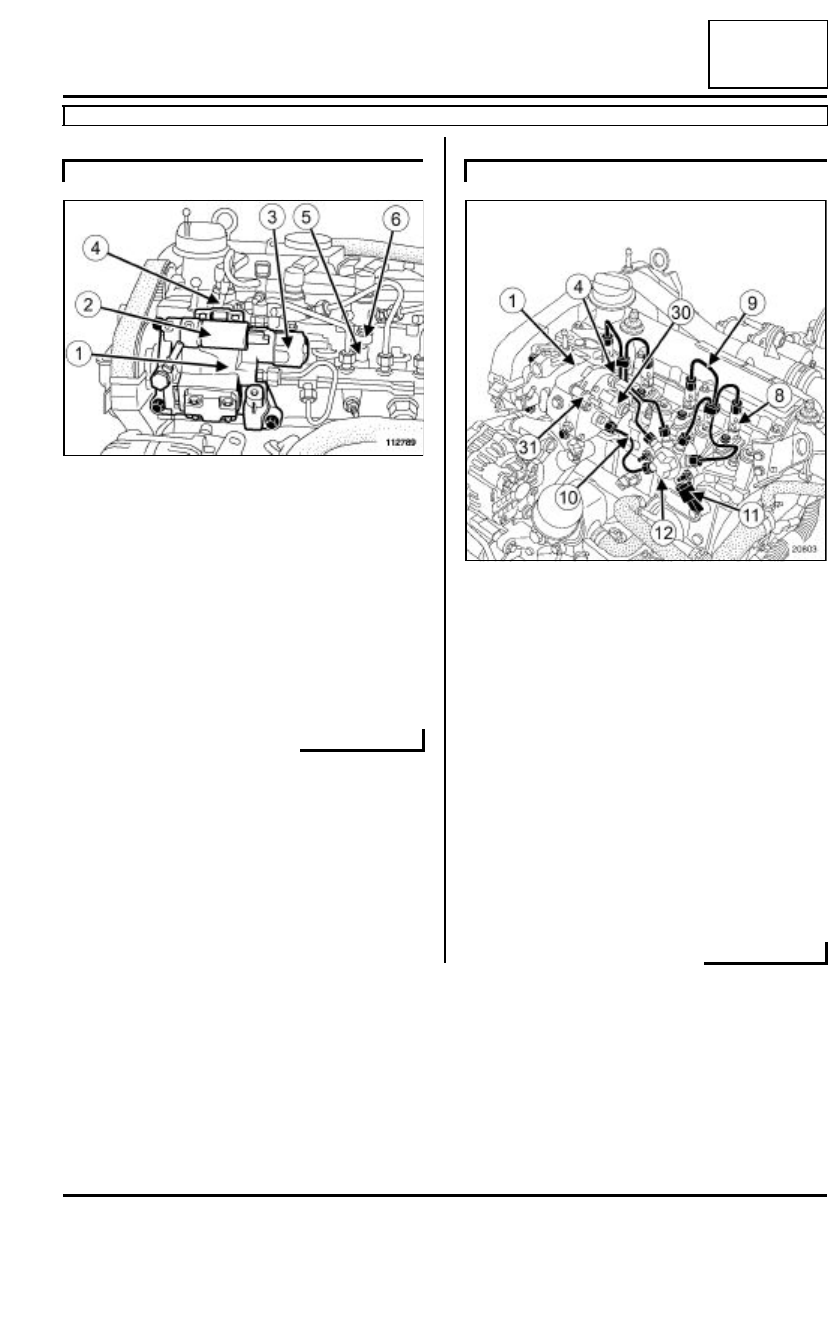

Bomba de alta presión
(2)
Electroválvula de regulación de
caudal
(3)
Electroválvula de regulación de
presión
(4)
Sonda de temperatura del
gasóleo
(5)
Separador entre la culata y la
brida del inyector
(6)
Br ida del inyector
(7)
Tubo de retorno de carburante
de los inyectores de gasóleo
(8)
Inyector de gasóleo
(9)
Tubo de alta presión entre la
rampa de inyección y los inyec-
tores de gasóleo
(10)
Tubo de alta presión entre la
bomba de alta presión y la
rampa
(11)
Captador de presión de la
rampa de inyección
(12)
Rampa de inyección
(13)

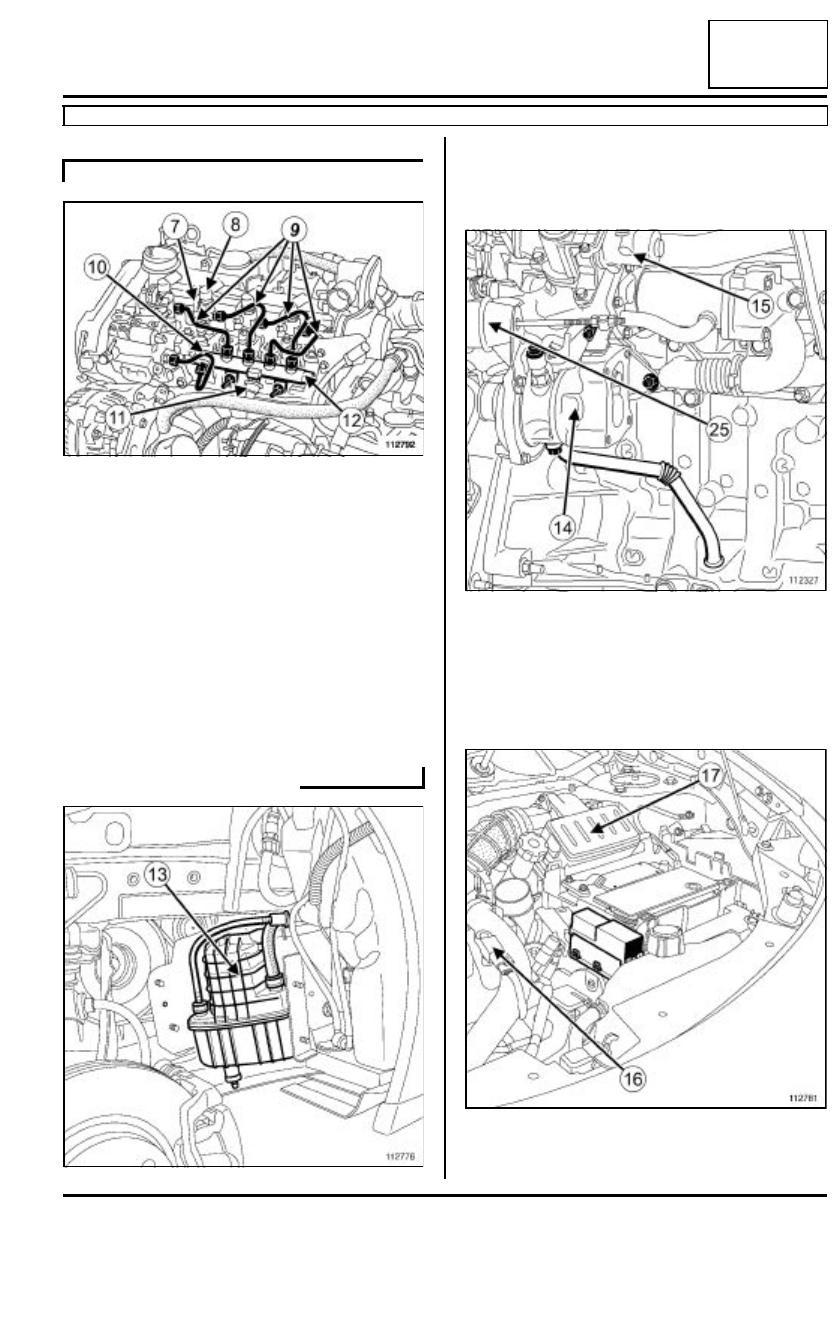

Filtro de gasóleo (detrás del
g u a r d a b a r r o s d e l a n t e r o
derecho)
(14)
Turbocompresor
(15)
Electroválvula de recirculación
de los gases de escape
(16)
Captador de presión de aire de
sobrealimentación
(17)
Carcasa del filtro de aire
(18)

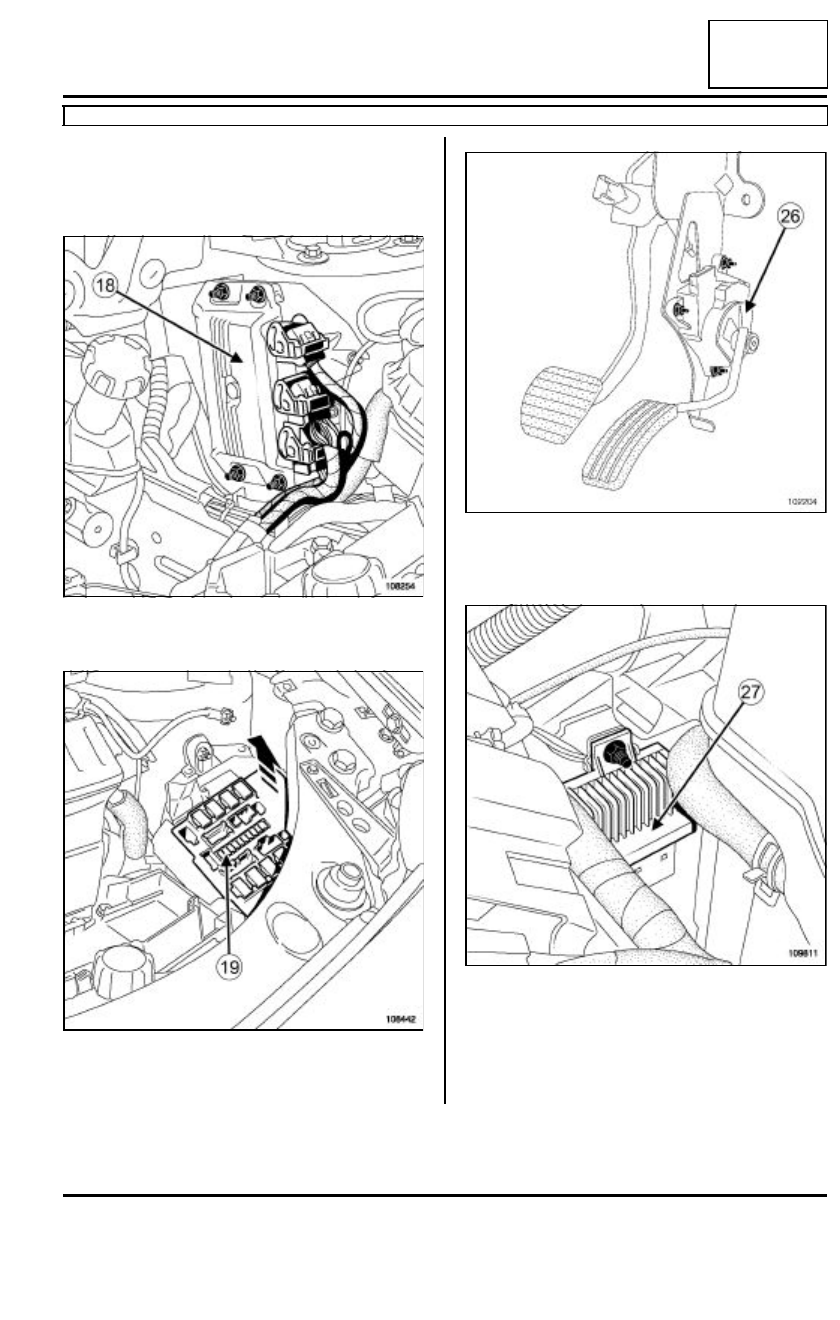

Calculador de inyección
(19)
Unidad de protección y de con-
mutación
(20)
Sonda de temperatura del agua
(21)
Captador de posición y de régi-
men del motor
(22)
Acelerómetro
(23)
Actuador de caudal de gasóleo
(24)
Bomba de cebado
