12A

-

17

MEZCLA CARBURADA

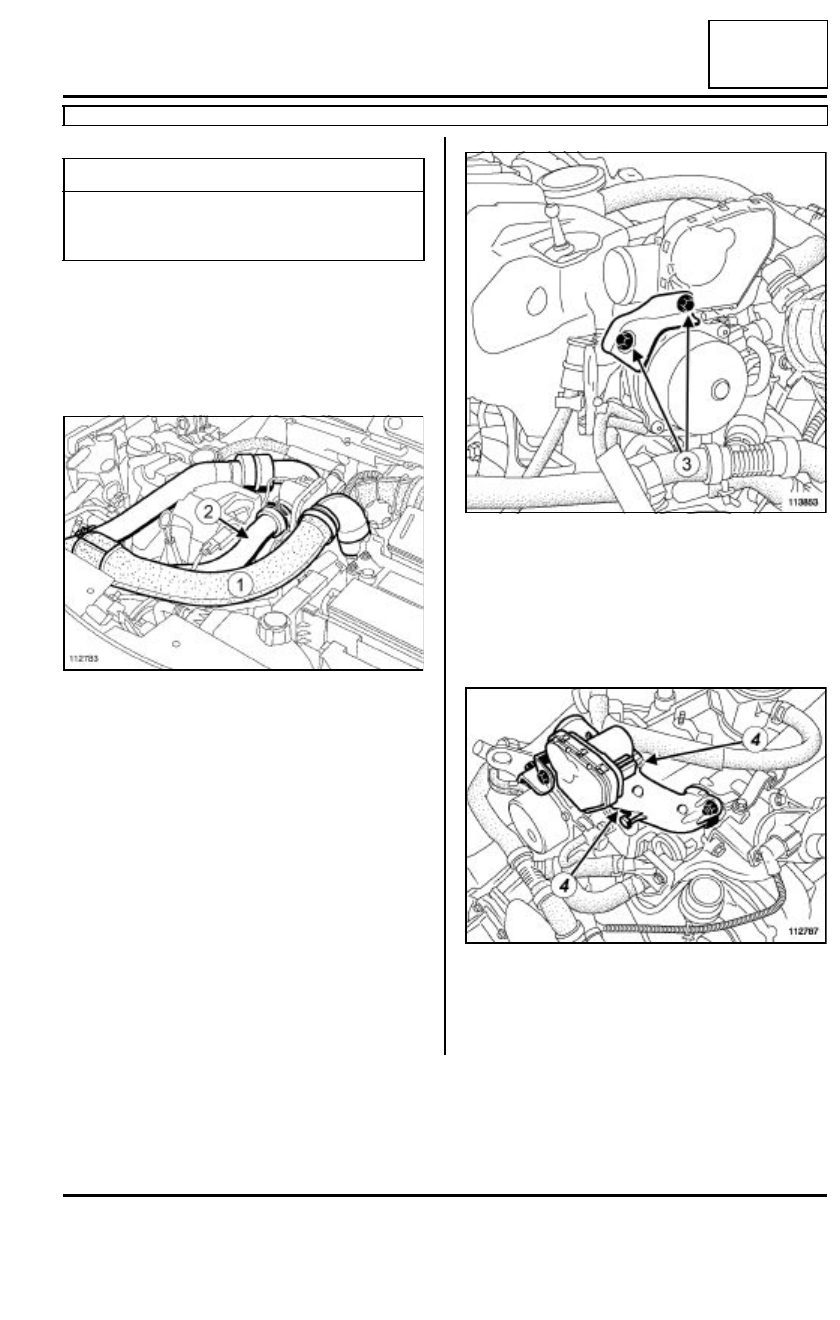

Mariposa de admisión de aire: Extracción - Reposición

K9K

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería:(consultar Batería: Extrac-
ción - Reposición)

Extraer:

- el conducto de admisión de aire (1),

- el conducto de la mariposa de admisión de aire (2).

Extraer:

- los tornillos (3) de la patilla de fijación,

- la patilla de fijación.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos (4) de fijación de la mariposa de admi-

sión de aire,

- la mariposa de admisión de aire.

Pares de apriete

m

tuercas de fijación de la
mariposa de admisión
de aire

12 N.m

112783

113853

112787

12A

-

18

MEZCLA CARBURADA

Mariposa de admisión de aire: Extracción - Reposición

K9K

12A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Verificar el estado de las superficies de contacto.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- una junta nueva,

- la mariposa de admisión de aire,

- las tuercas de fijación de la mariposa de admisión

de aire.

Apretar al par las tuercas de fijación de la maripo-
sa de admisión de aire (12 N.m).

III - ETAPA FINAL

Colocar:

- la patilla de la mariposa de admisión,

- los tornillos de fijación de la patilla de la mariposa

de admisión,

- el conducto de la mariposa de admisión de aire,

- el conducto de admisión de aire exterior.

Conectar la batería (consultar Batería: Extracción -
Reposición).

12A

-

19

MEZCLA CARBURADA

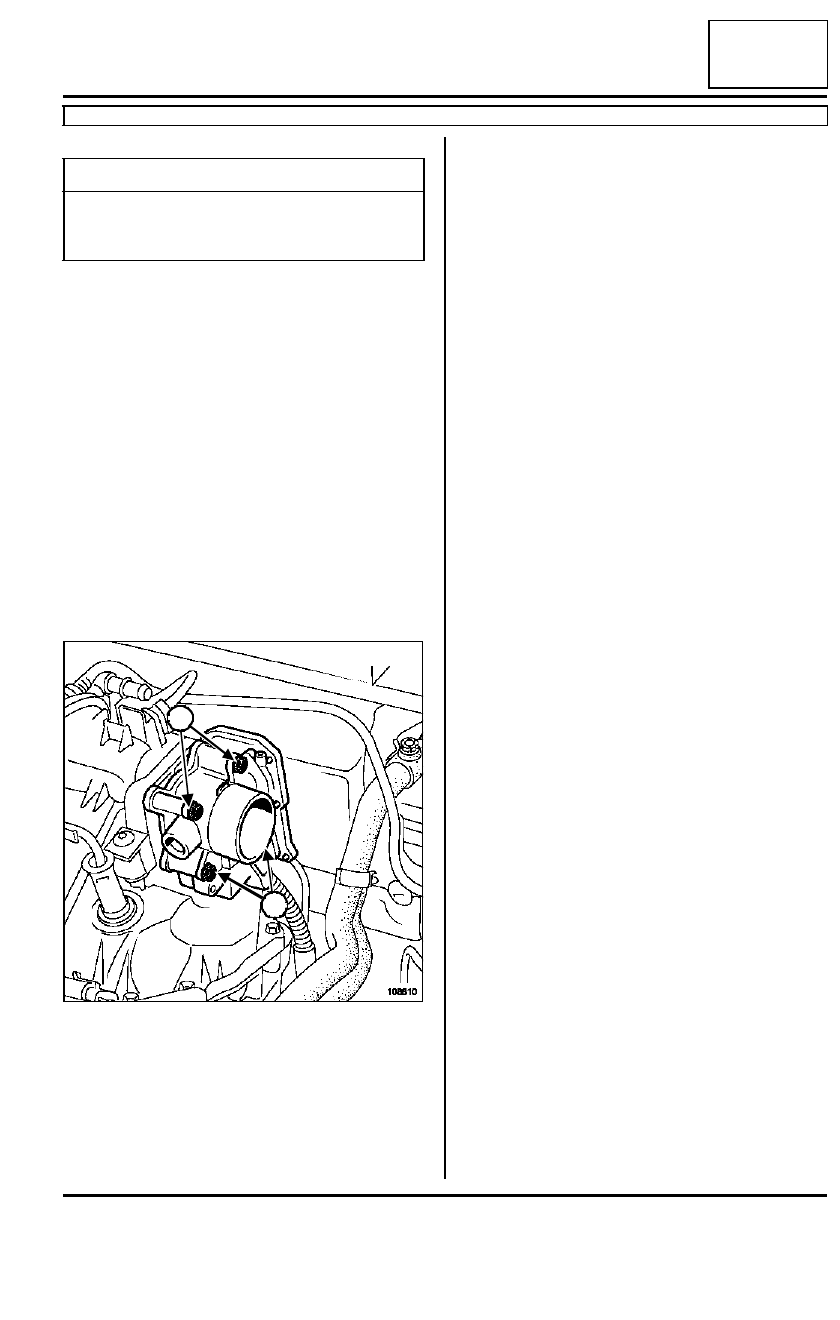

Caja mariposa: Extracción - Reposición

D4F

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Desconectar el conector de la caja mariposa motori-
zada.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (1) de la caja mariposa mo-

torizada,

- la caja mariposa motorizada,

- la junta de estanquidad de la caja mariposa moto-

rizada.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir imperativamente la junta de estanquidad.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la junta de estanquidad de la mariposa motorizada.

- la caja mariposa motorizada,

- los tornillos de fijación de la caja mariposa motori-

zada,

Apretar al par los tornillos de fijación de la caja
mariposa motorizada (9 N.m).

III - ETAPA FINAL

Conectar el conector de la caja mariposa motoriza-
da.

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Efectuar una reinicialización de los aprendizajes de
los topes (consultar MR 394 Diagnóstico, 17B,
Sustitución de órganos, Operación de sustitu-
ción de la caja mariposa motorizada).

Pares de apriete

m

tornillos de fijación de la
caja mariposa motori-
zada

9 N.m

108810

1

1

12A

-

20

MEZCLA CARBURADA

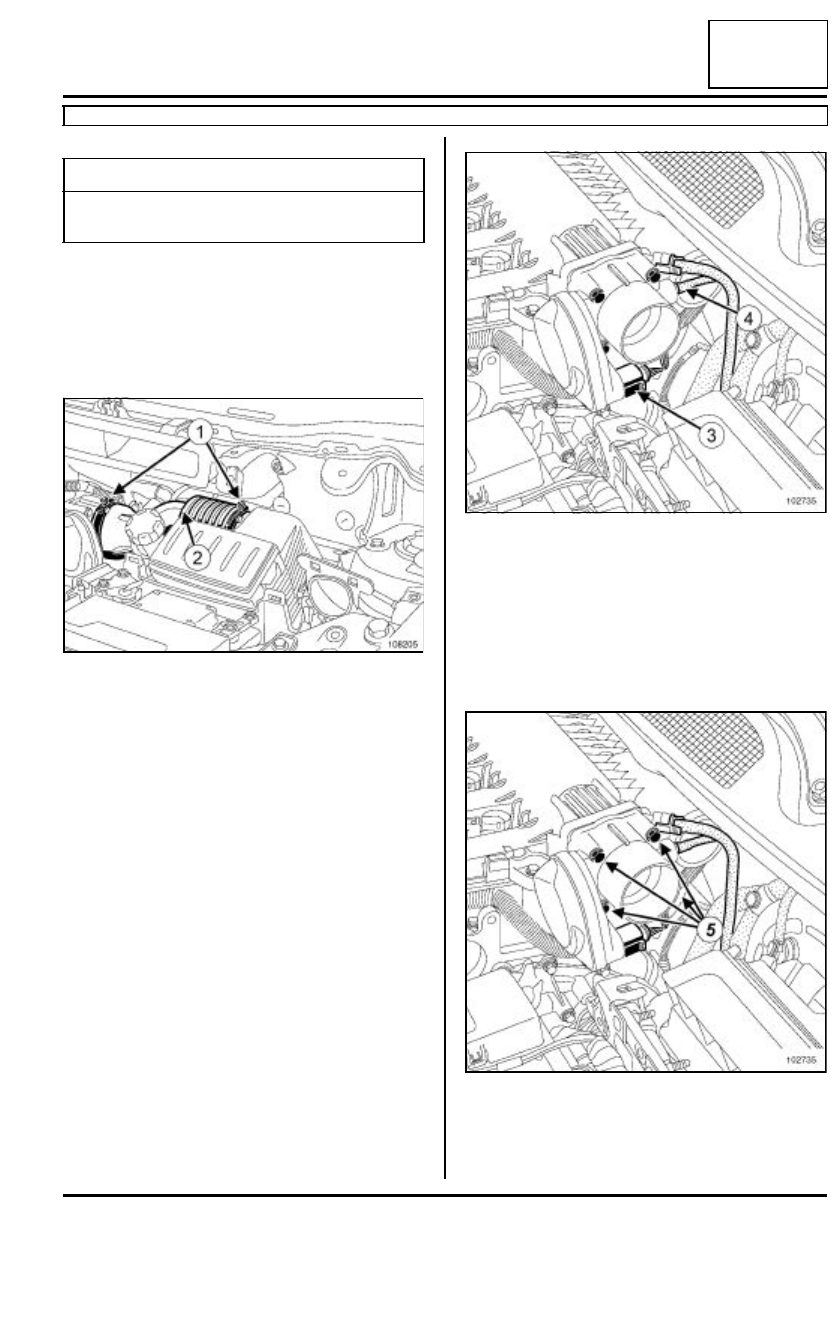

Caja mariposa: Extracción - Reposición

K4J o K4M

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer:

- las abrazaderas (1) del conducto de admisión de

aire,

- el conducto de admisión de aire (2).

Desconectar:

- el conector (3) de la caja mariposa,

- el tubo (4) de la electroválvula de recirculación de

los vapores de gasolina.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación (5) de la caja mariposa,

- la caja mariposa.

Pares de apriete

m

tornillos de fijación de la
caja mariposa

11 N.m

108205

102735

102735
