Renault Clio. Manual - parte 63

12A

-

5

MEZCLA CARBURADA

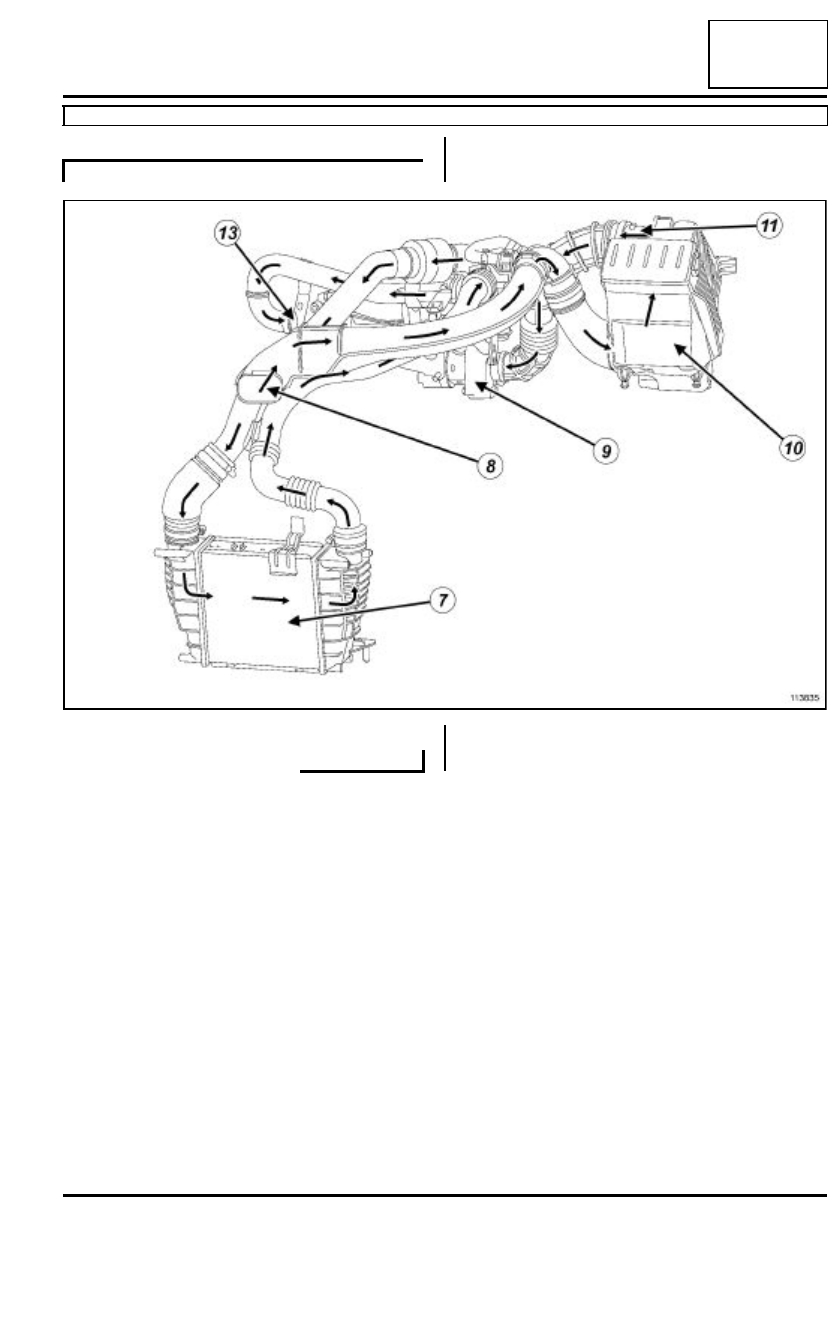

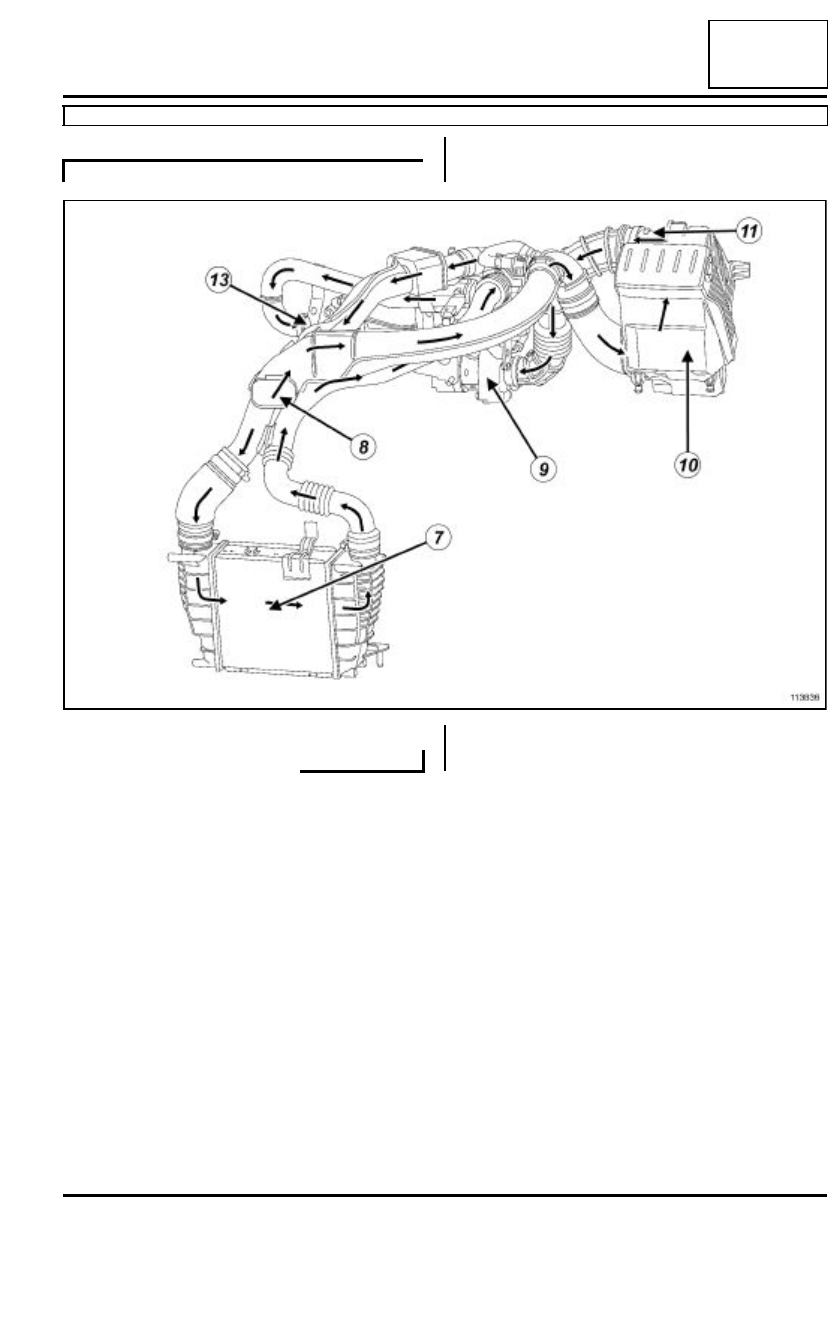

Admisión de aire: Descripción

K9K

12A

K9K, y 766

113835

12A

-

6

MEZCLA CARBURADA

Admisión de aire: Descripción

K9K

12A

K9K, y 768

113836

12A

-

7

MEZCLA CARBURADA

Resonador de aire: Extracción - Reposición

K4M

12A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Extraer:

- la batería (consultar Batería: Extracción - Repo-

sición),

- la tapa del motor,

- el conducto de admisión de aire,

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición).

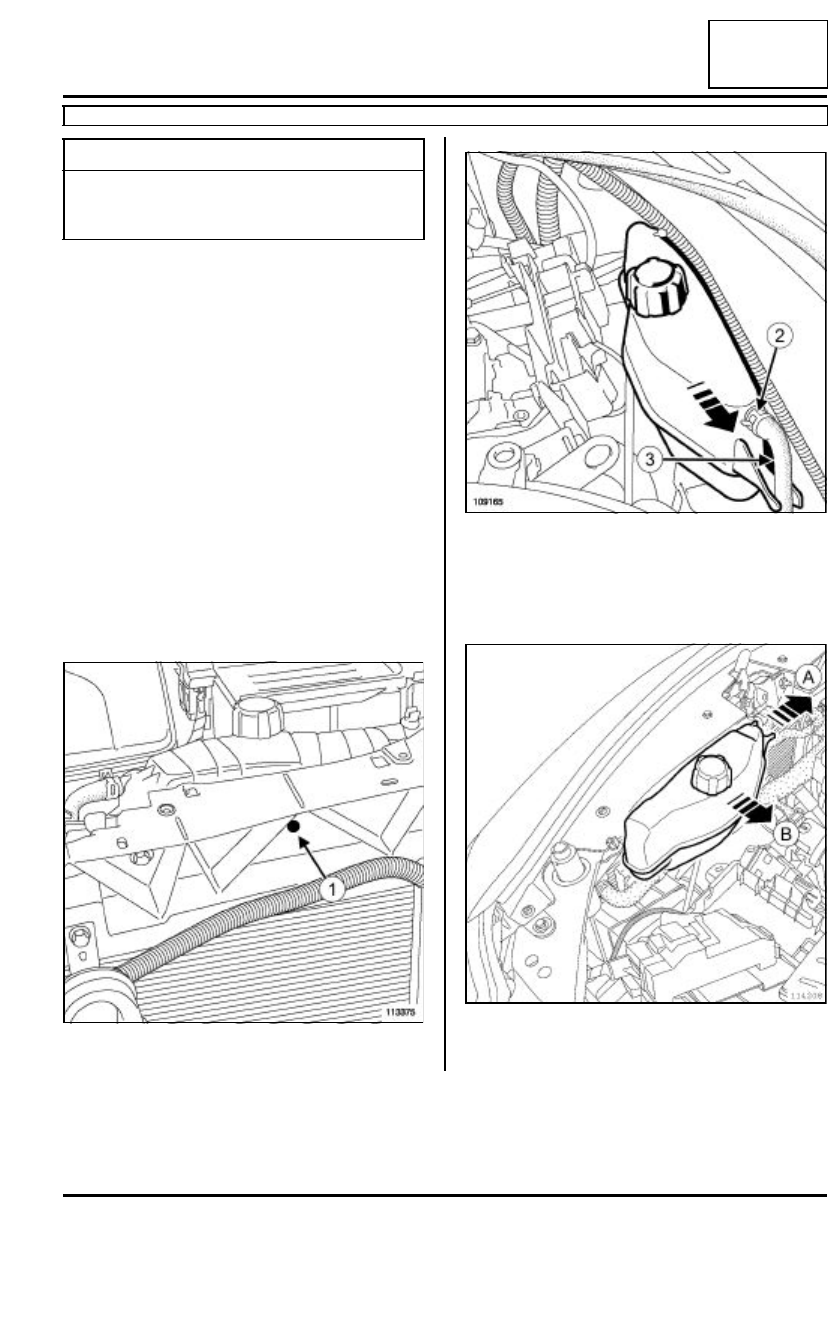

Extraer el clip (1) de fijación del vaso de expansión.

Extraer:

- la abrazadera (2) del manguito de retorno del vaso

de expansión mediante el útil (Mot. 1448),

- el manguito (3) de retorno del vaso de expansión.

Desplazar el vaso de expansión hacia A.

Apartar el vaso de expansión hacia B.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

113375

109165

114208

12A

-

8

MEZCLA CARBURADA

Resonador de aire: Extracción - Reposición

K4M

12A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

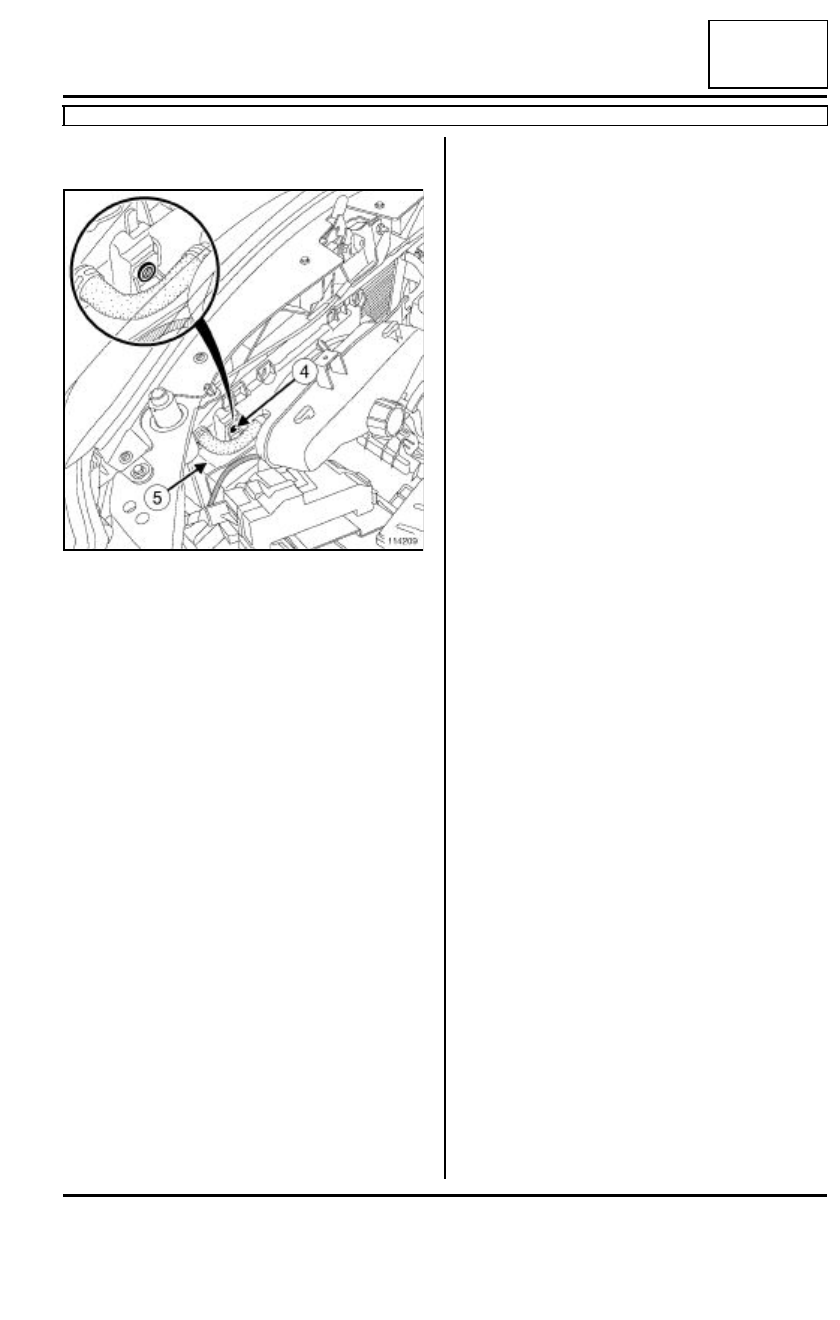

Desgrapar el clip superior (4) del resonador.

Extraer el resonador (5).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el resonador.

Grapar el clip superior del resonador.

II - ETAPA FINAL

Colocar:

- el vaso de expansión,

- el manguito de retorno del vaso de expansión,

- la abrazadera del manguito de retorno del vaso de

expansión mediante el útil (Mot. 1448),

- el clip de fijación del vaso de expansión.

Colocar:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el soporte de la batería (consultar Soporte de la

batería: Extracción - Reposición),

- el conducto de admisión de aire,

- la tapa del motor,

- la batería (consultar Batería: Extracción - Repo-

sición).

114209
