Данное Руководство по ремонту касается указанных ниже автомобилей CLIO II фаза 2

(с двигателем 1,6 16V "K4M"):

(1) Производство: страна-производитель.
Буква в скобках обозначает код завода и является первым символом в заводском номере автомобиля,
указанным на идентификационной табличке.

Более подробные сведения по выбору Руководств по ремонту, касающихся семейства CLIO II, приведены в
Технической ноте 3627A.

Автомобиль

Производ-

ство (1)

Технические

характеристики

Рынок поставки

Торговое

наименование

Вариант Турция
– Clio, седан

Турция (R)

Без

мультиплексной

сети

Мировой

"Renault Symbol"

(Россия)

"Renault Clio"

для остальных стран

Вариант PECO
– Clio, седан

Турция (R)

Без

мультиплексной

сети

Центральная
Европа: Венгрия,
Словения,
Словакия, Чехия,
Польша

Греция

Заморские
департаменты и
территории
Франции

"Renault Thalia"

(страны Центральной

Европы и Греция)

"Renault Symbol"

(заморские

департаменты и

территории Франции)

Вариант Персидский
залив
– Clio, седан

Турция (R)

Без

мультиплексной

сети

Саудовская Аравия,

Бахрейн, Дубаи,

Арабские Эмираты,

Кувейт, Оман, Катар

"Renault Clio"

Вариант Мексика
– Clio, 5-дверный

хэтчбек

Мексика

Без

мультиплексной

сети

Мексика

"Renault Clio"

Вариант Колумбия -
Венесуэла
– Clio, 5-дверный

хэтчбек

– Clio, седан

Колумбия

(M)

Без

мультиплексной

сети

Колумбия

Венесуэла

"Renault Symbol"

Вариант Mercosur
– Clio, 5-дверный

хэтчбек

– Clio, седан

Аргентина

(L)

Бразилия (J)

Без

мультиплексной

сети

Аргентина

Бразилия

"Renault Clio"

Обивка салона и

сидений

Содержание

Стр.

71A

72A

73A

74A

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового
стекла

71A-1

Облицовка порога задней двери

    71A-2

Верхняя облицовка средней стойки  71A-3
Облицовка нижней части
центральной стойки и боковины

71A-4

Верхняя облицовка средней стойки 71A-5
Облицовка колесной арки

    71A-6

ОБИВКИ БОКОВЫХ
ОТКРЫВАЮЩИХСЯ
ЭЛЕМЕНТОВ КУЗОВА

Обивка передней двери

    72A-1

Обивка задней двери

    72A-4

ОБИВКИ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ
ЭЛЕМЕНТОВ КУЗОВА

Обивка капота

    73A-1

Обивка двери задка

    73A-2

ПОЛКИ И ЗАДНЯЯ ПОЛКА

Боковая полка

    74A-1

Стр.

75A

76A

77A

78A

79A

КАРКАС И САЛАЗКИ ПЕРЕДНИХ
СИДЕНИЙ

Сиденье в сборе

    75A-1

Салазки

75A-3

Основание механизма регулировки
сиденья и каркас подушки сиденья   75A-6
Система регулировки
поясничного подпора спинки

    75A-7

КАРКАС И САЛАЗКИ ЗАДНИХ
СИДЕНИЙ

Спинка сиденья в сборе

76A-1

Каркас спинки сиденья, складывающегося
в пропорции 1/3 - 2/3

76A-3

ОБИВКА ПЕРЕДНИХ СИДЕНИЙ

Обивка спинки сиденья

    77A-1

Обивка подушки сиденья

    77A-4

ОБИВКА ЗАДНИХ СИДЕНИЙ

Обивка спинки сиденья, складывающейся
в пропорции 1/3 - 2/3

  78A-1

ПРИНАДЛЕЖНОСТИ СИДЕНИЙ

Направляющие подголовников

    79A-1

A

B
C
D

E
F

A
B

A
B

A

A
B

A
B

A

A

A
B
C

D

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

71A

71A-1

171A

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Облицовка стойки проема ветрового стекла

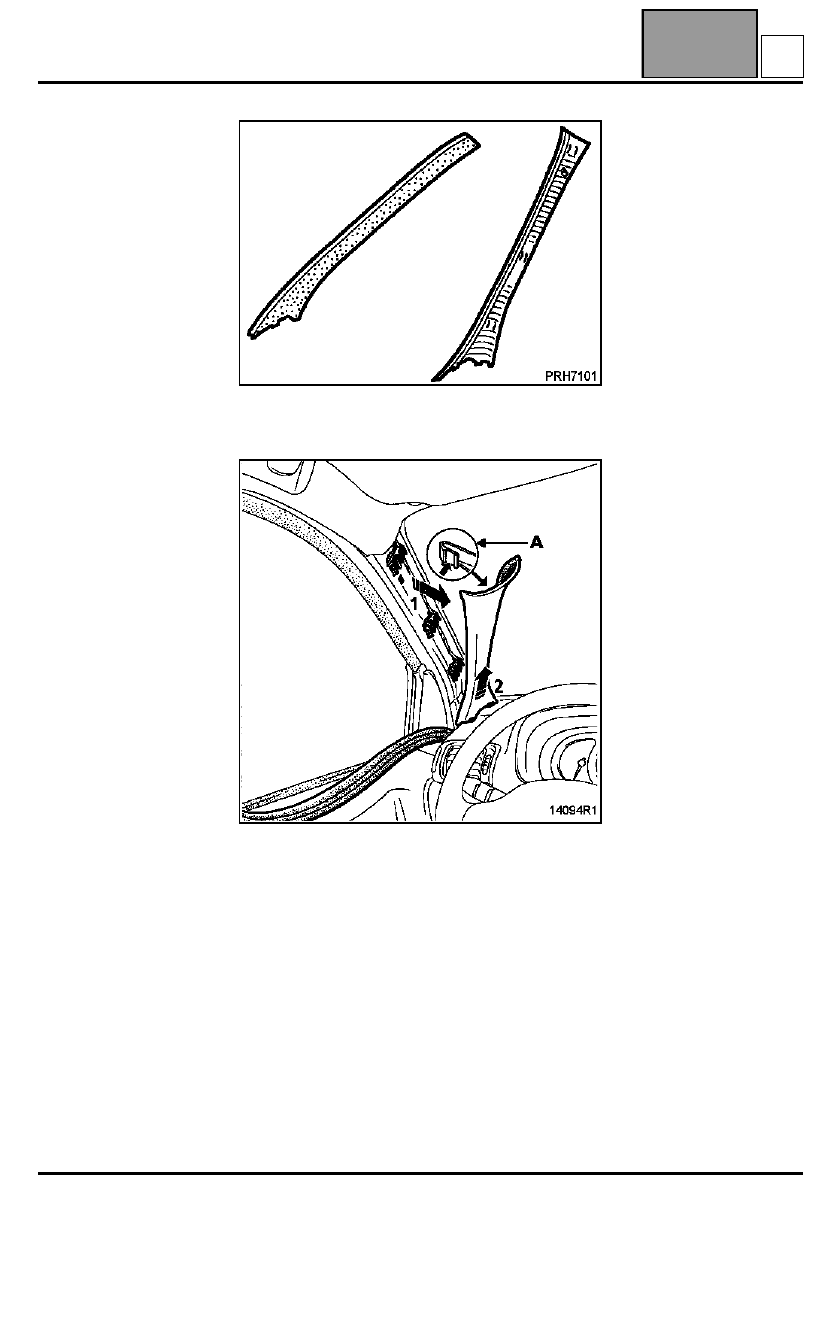

СНЯТИЕ

Частично снимите уплотнитель двери в зоне
соприкосновения с облицовкой.

Немного оттяните облицовку в верхней части, для
того чтобы нажать на защелку (A).

Снимите облицовку (1).

Выведите облицовку из паза на приборной
панели (2).

A

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА
Облицовка порога задней двери

71A

71A-2

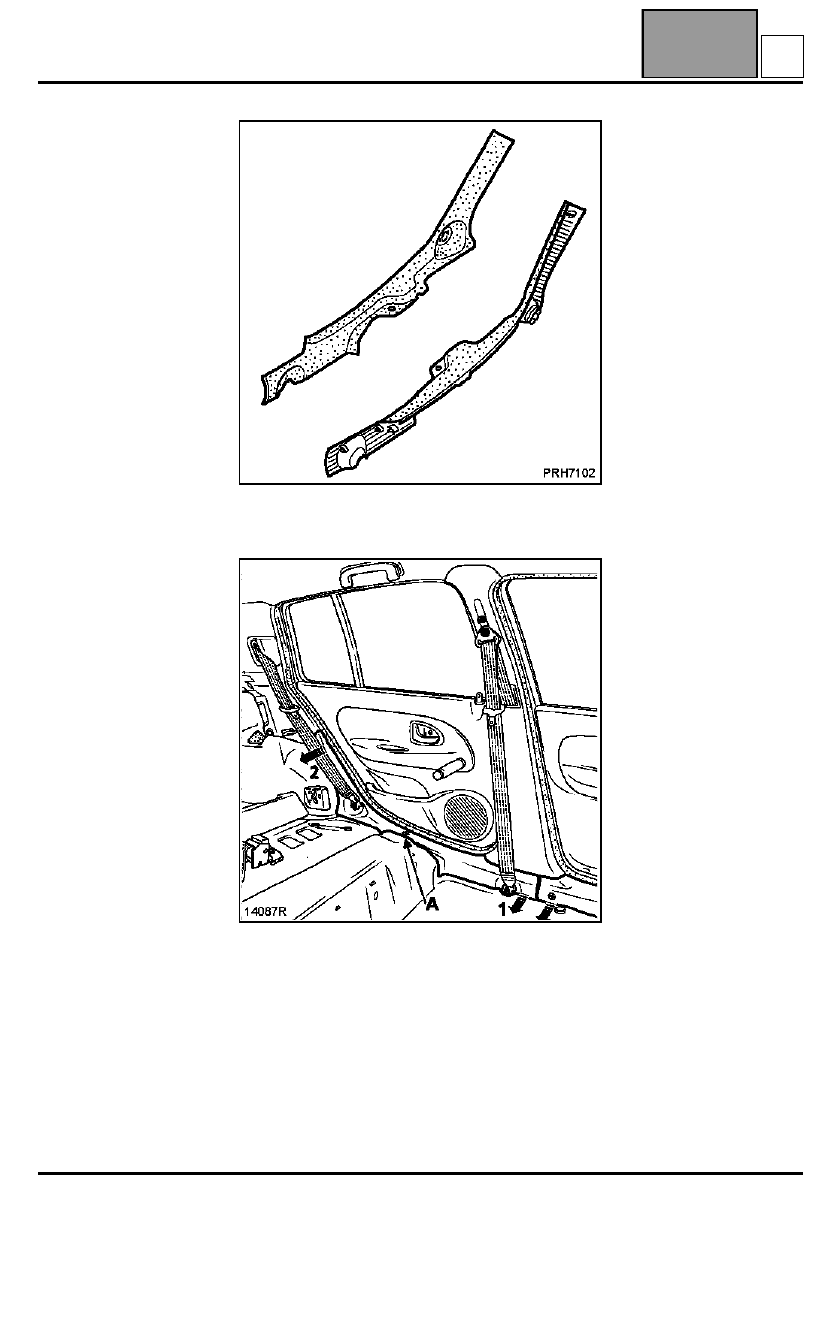

Облицовка порога задней двери

СНЯТИЕ

Снимите:
– переднее сиденье (см. главу 75A-A),
– частично уплотнитель задней двери,
– болт нижнего крепления ремня безопасности

переднего сиденья (момент затяжки (21 Н.м)),

– болт нижнего крепления ремня безопасности

заднего сиденья (момент затяжки (21 Н.м)),

– резьбовой фиксатор (A).

Отсоедините от фиксаторов облицовку (1) и (2).

Снимите облицовку.

B
