СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ

Система улавливания паров бензина

14A

14A-3

УСЛОВИЯ ПРОДУВКИ АБСОРБЕРА

Электромагнитный клапан продувки адсорбера
управляется c контакта 4 ЭБУ, при соблюдении
следующих условий:
– температура воздуха выше 60 °°°°C,
– температура воздуха выше 10 °C,
– двигатель не работает на холостом ходу,
– заданный порог нагрузки достигнут,
– датчик положения дроссельной заслонки не

находится в положении "холостой ход".

Возможно визуальное отображение степени
циклического открытия электромагнитного клапана
продувки адсорбера с помощью диагностических
приборов, NXR и CLIP см. параметр "Степень
циклического открытия электромагнитного клапана
продувки абсорбера".

Электромагнитный клапан закрыт, если значение
ниже 0,7%.

СНЯТИЕ АДСОРБЕРА

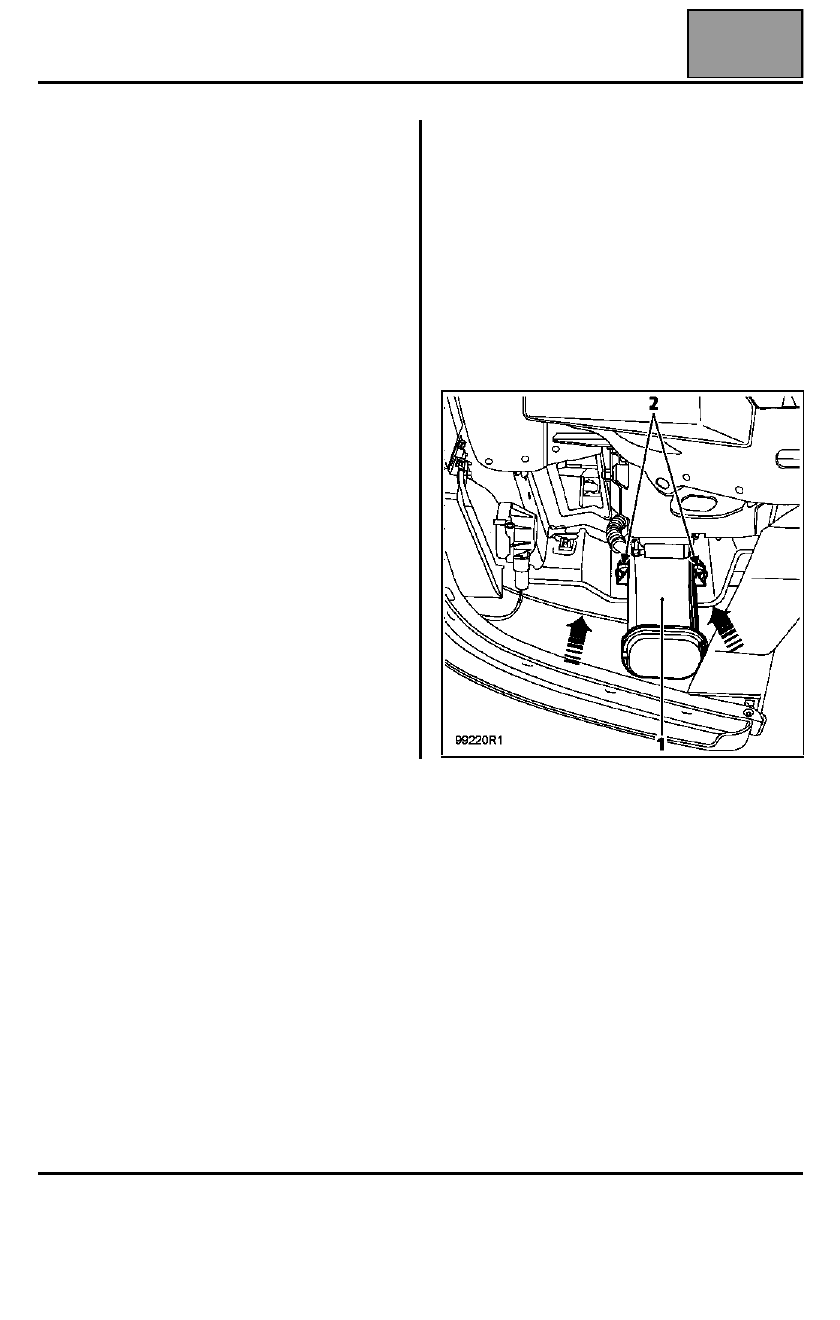

Адсорбер (1) расположен в моторном отсеке на
передней правой колесной арке.

Разъедините:
– трубопроводы подвода паров топлива из

топливного бака и подвода к впускному
коллектору.

– колодку проводов от электромагнитного клапана.

Снимите:
– грязезащитный щиток колесной арки.
– болты крепления (2).

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-6

РЕЗКА КЛЕЕВОГО СЛОЯ

Наклейте полосу ткани по всему периметру проема
заднего стекла, чтобы защитить лакокрасочное
покрытие в зонах проводки струны.

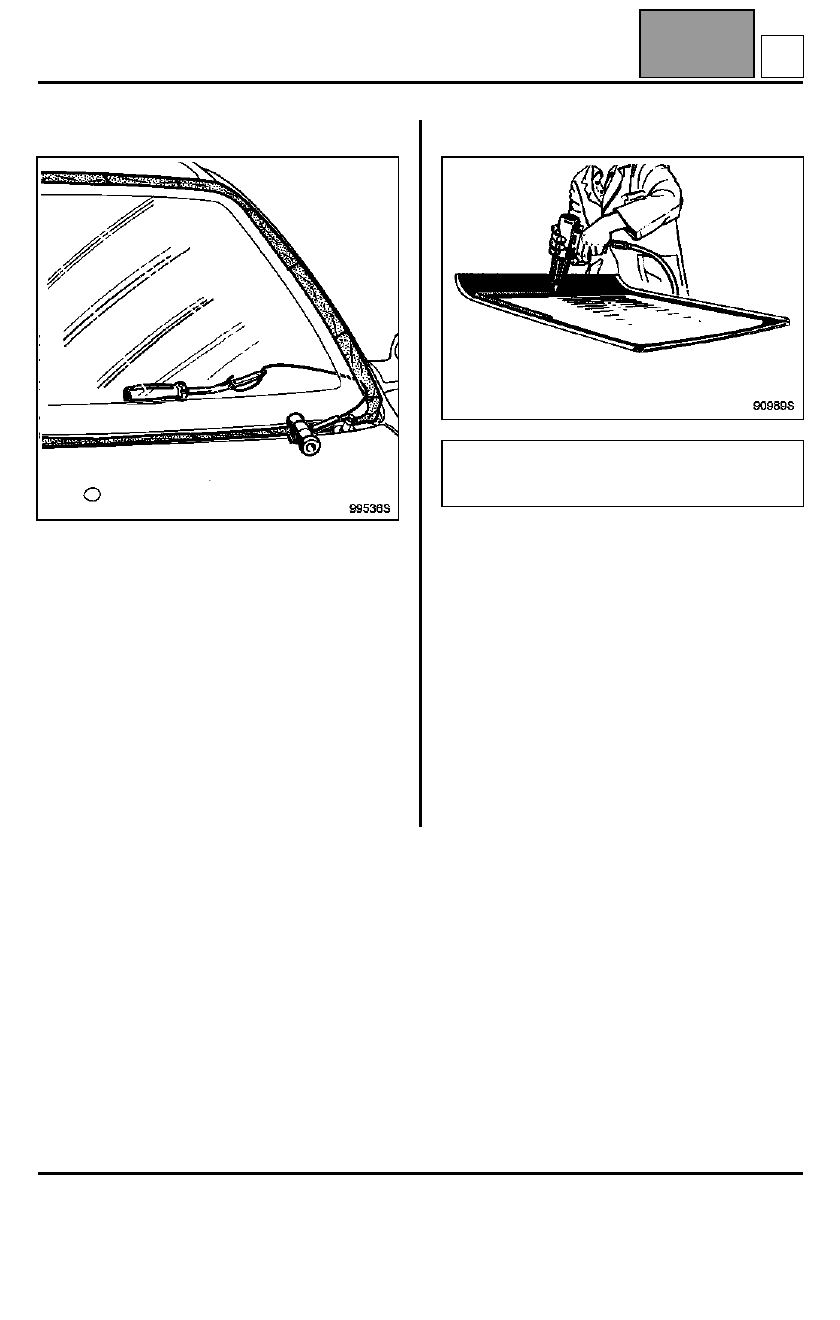

Пропустите режущую струну при помощи полой
иглы (см. раздел 50A-B).

Установите на место приспособление для резки и
натяжную рукоятку.

Для резки можно также использовать специальный
пневмоинструмент (см. раздел 50A-B).

Изучите соответствующую техническую ноту, чтобы
знать и правильно пользоваться этим
инструментом.

ПРИКЛЕИВАНИЕ И УСТАНОВКА СТЕКЛА

Установите на дверь задка новые боковые
молдинги.

ПРИМЕЧАНИЕ: на данных молдингах имеются
установочные подкладки, которые обеспечивают
гладкое сопряжение стекла с панелями задних
крыльев.
Замените заглушки под стеклом, которые
повреждаются во время резки (заглушки входят в
состав складского комплекта для замены заднего
стекла).

Подготовка склеиваемых поверхностей описана
в технической ноте по общей методике
вклеивания стекол. Техническая нота 560A.

B

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-7

УСТАНОВКА РЫЧАГА СТЕКЛООЧИСТИТЕЛЯ

Прежде, чем устанавливать рычаги
стеклоочистителя, убедитесь, что
электродвигатель находится в положении,
соответствующем исходному положению щетки на
заднем стекле.

Металлической щеткой очистите шлицы на оси
рычага стеклоочистителя.

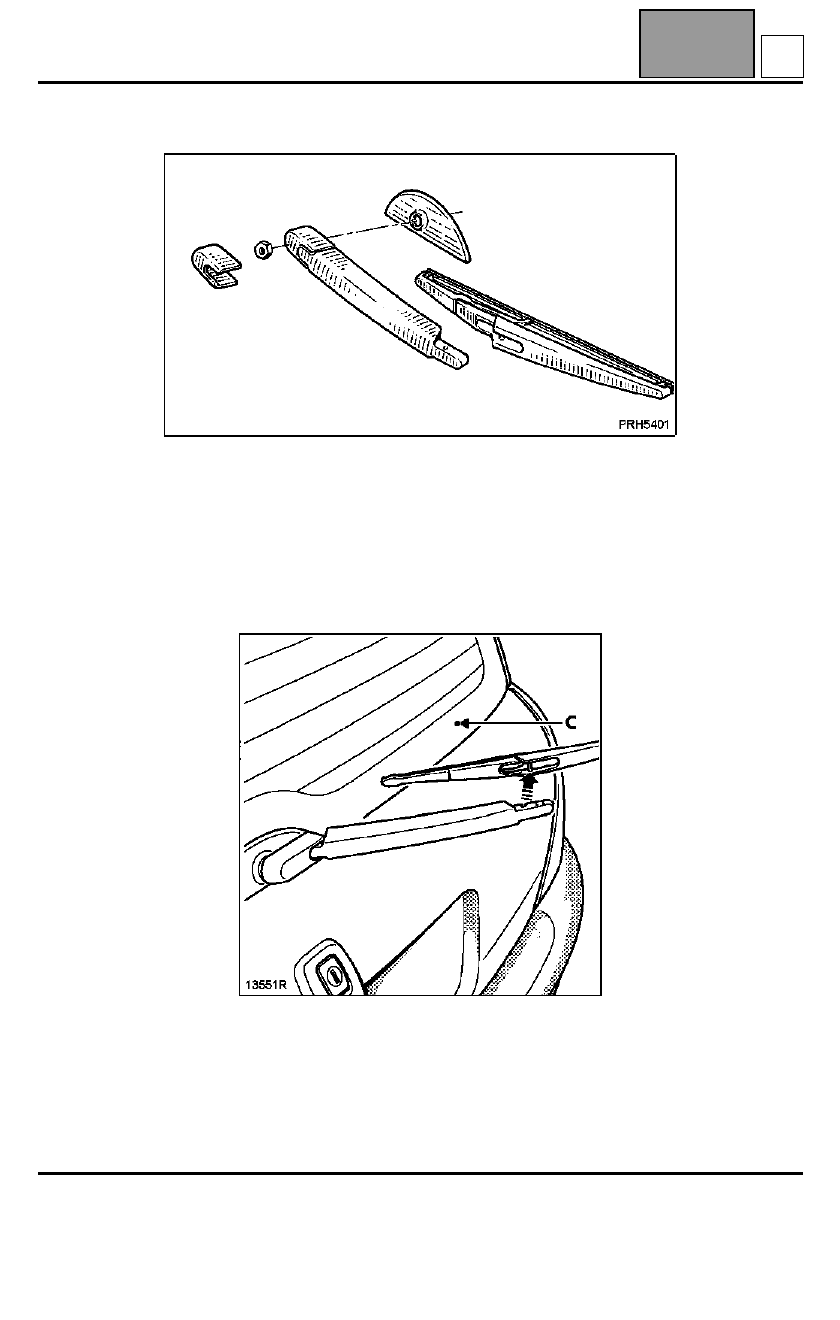

Наденьте рычаг стеклоочистителя на ось и
установите его по метке (C) на стекле.

Поставьте новые гайки и затяните их моментом
10 Н.м (

±±±±

 20 %).

B

ОСТЕКЛЕНИЕ КУЗОВА

Заднее стекло

54A

54A-8

СНЯТИЕ И УСТАНОВКА (МОДИФИКАЦИЯ С
КУЗОВОМ ТИПА СЕДАН)

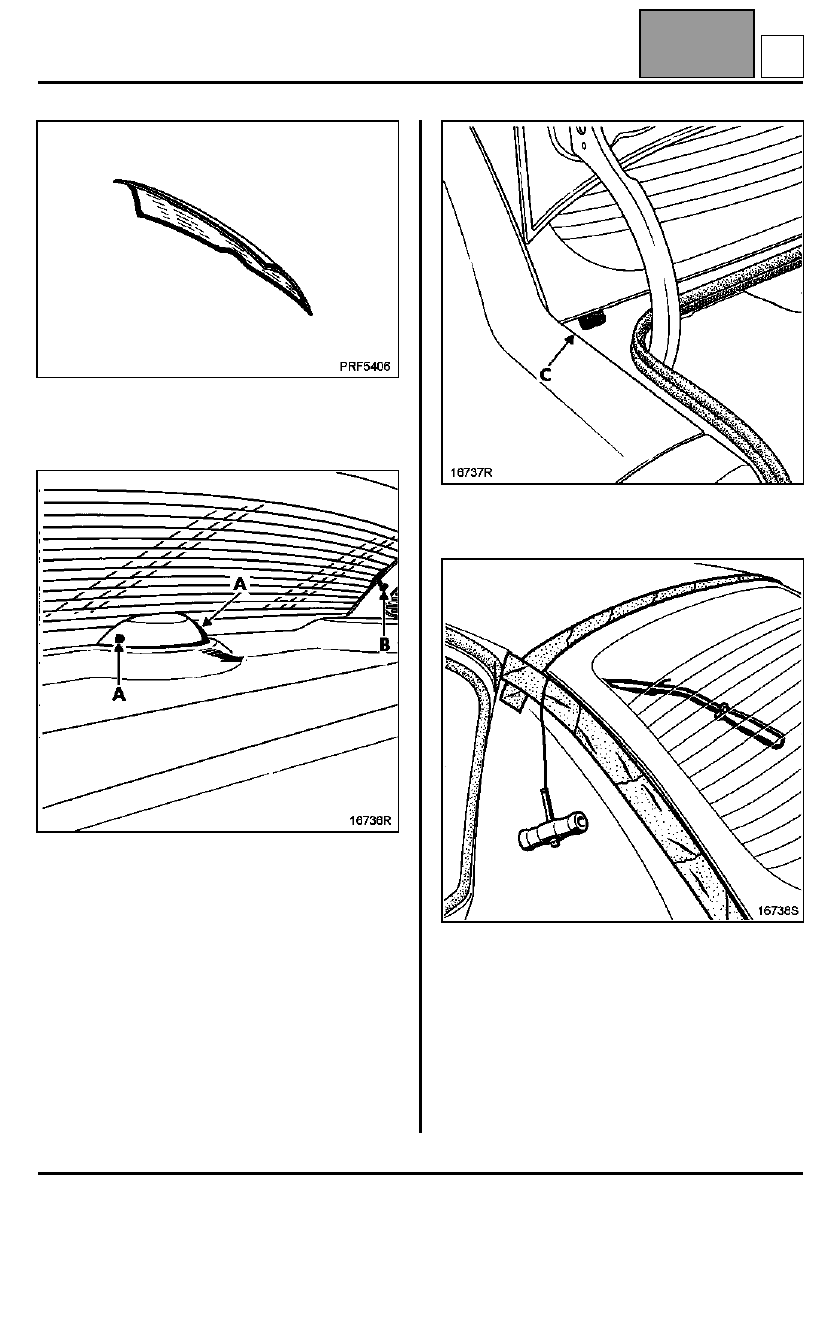

Нажав на боковые удерживающие скобы (А) и
сдвинув крышку к передку автомобиля, снимите
крышку дополнительного стоп-сигнала.

Снимите держатель дополнительного стоп-
сигнала.

Отсоедините провода от элемента обогрева
стекла (B).

Снимите нижние регулировочные подкладки (С),
отжав защелки изнутри багажника.

Приклейте две полосы предохранительной ленты
по периметру заднего стекла, чтобы не повредить
лакокрасочного покрытия при проведении
операции по срезанию.

Проденьте струну в верхнем углу стекла с
помощью иглы для продевания струны.

Установите на место приспособление для резки и
натяжную рукоятку. Осуществите срезание с
помощью струны.
