ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44А

44A-29

МОДИФИКАЦИЯ L

Замена этой детали является дополнительной
операцией при замене внутренней панели
боковины кузова.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

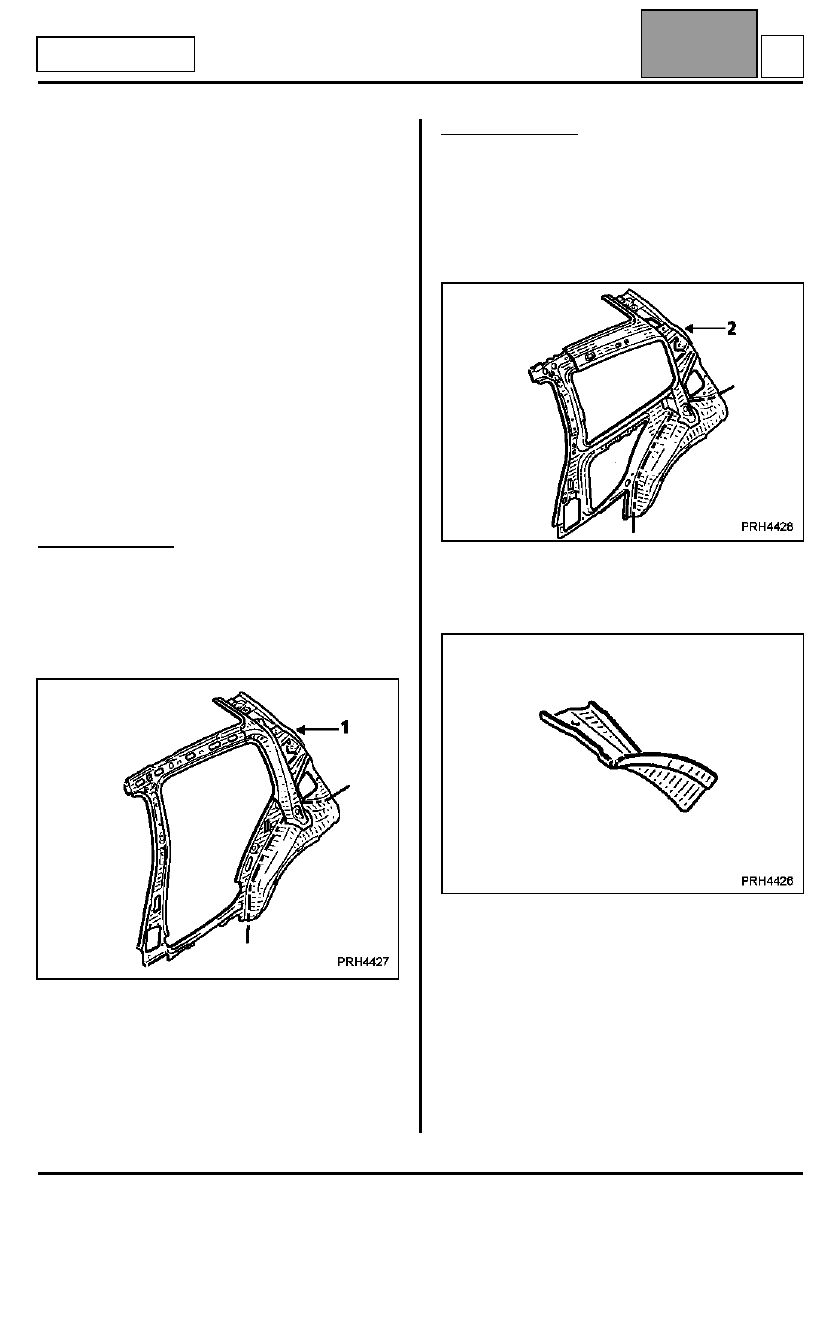

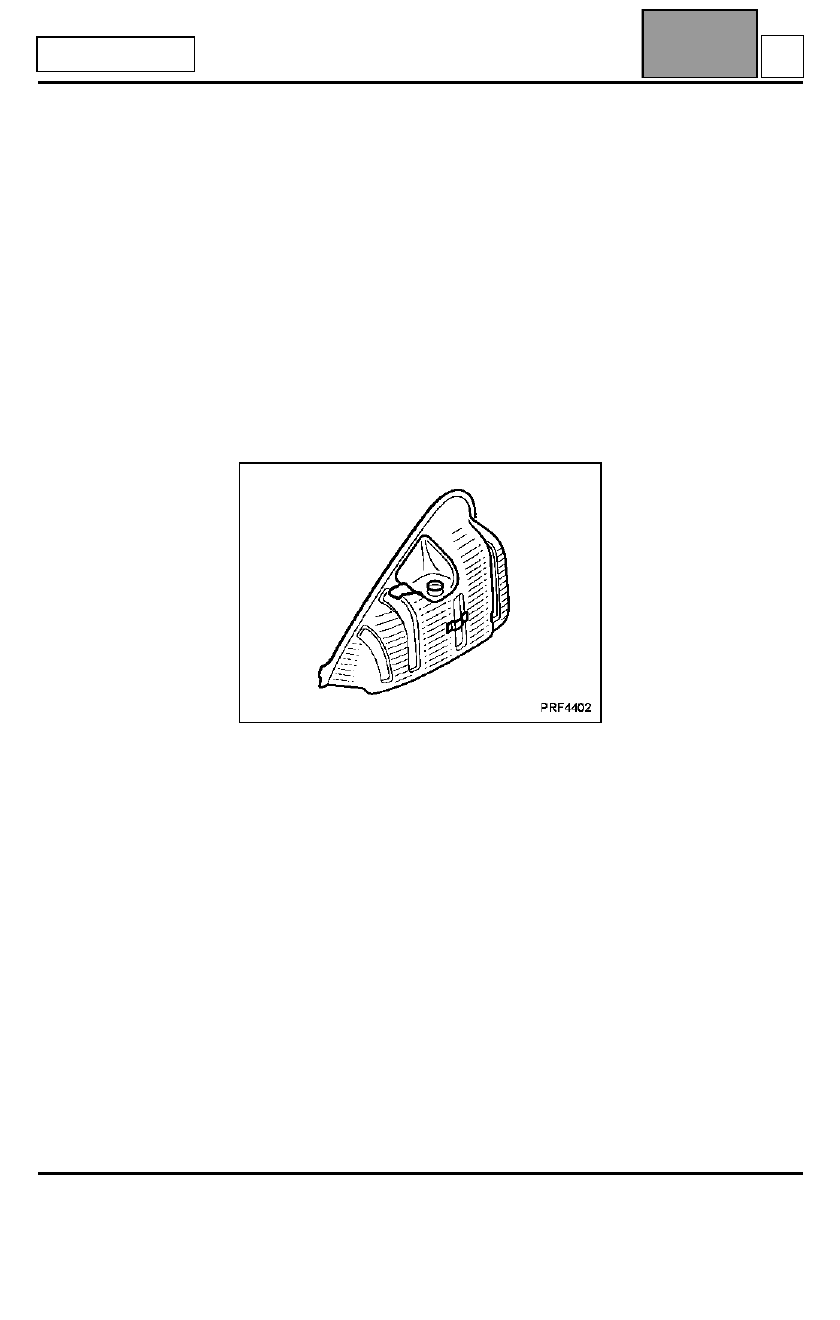

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– чашкой крепления амортизатора,
– усилителем чашки крепления амортизатора,
– опорой амортизатора.

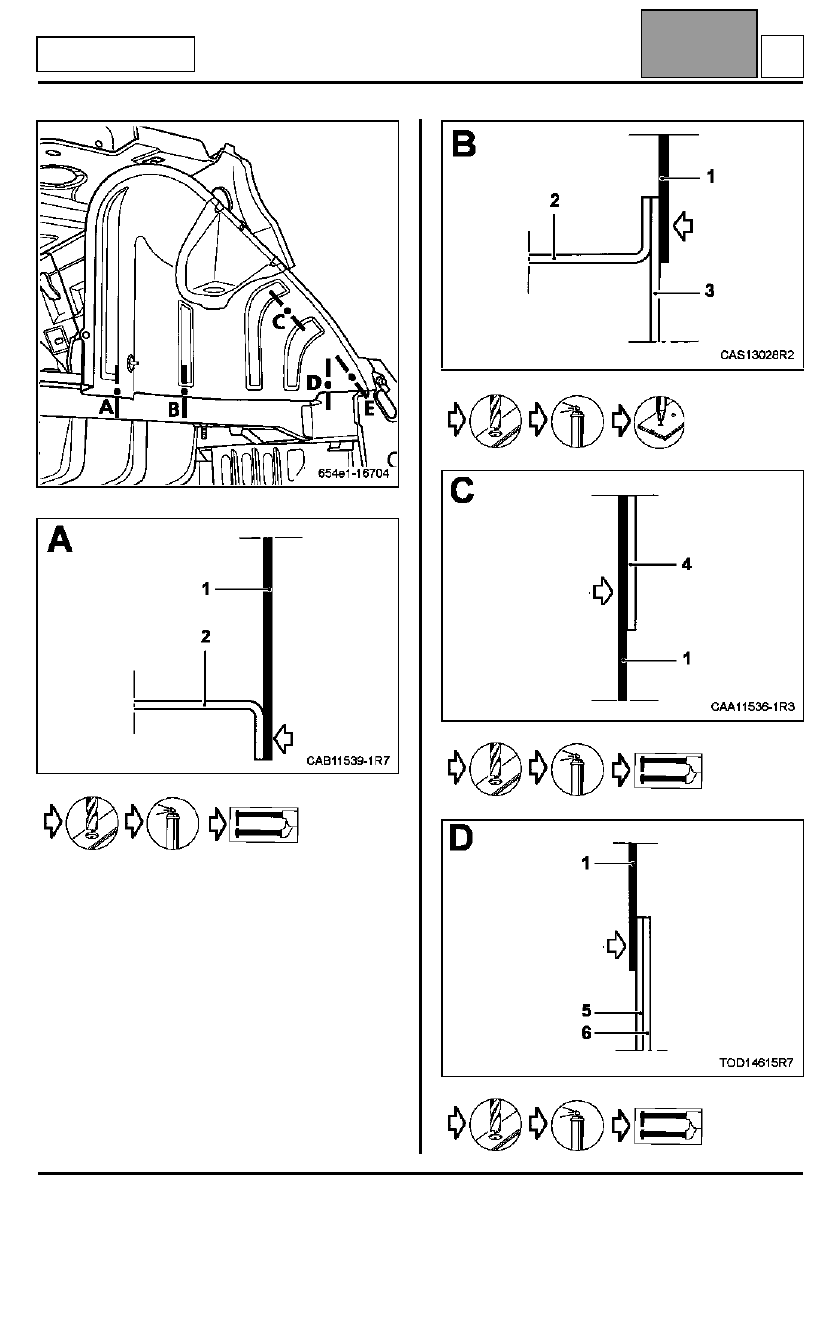

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3
4
5
6

Внутренняя задняя колесная арка
Задняя часть пола
Задний лонжерон
Боковая полка
Узел крепления задней подвески
Усилитель пола

0,9
0,7
1,5
1,2
1
1,5

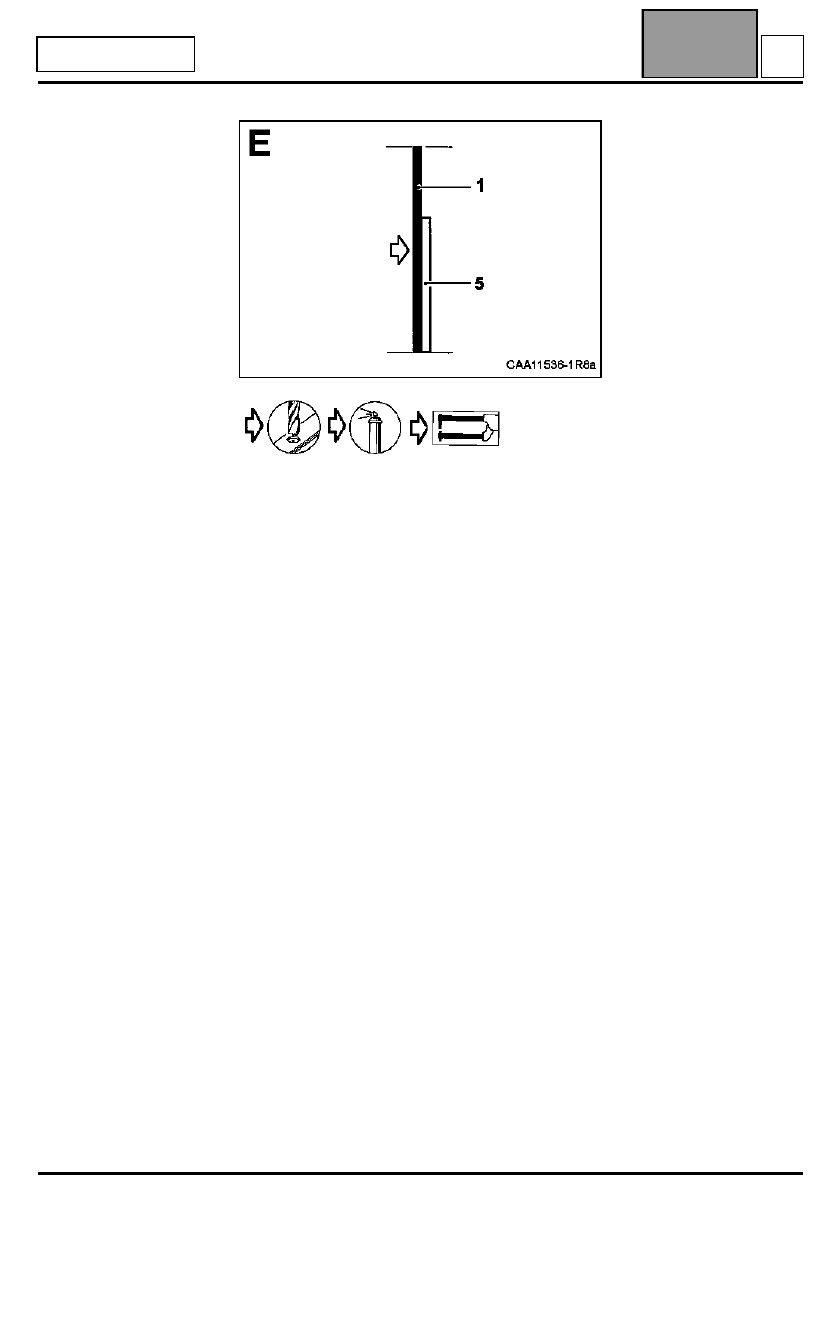

E

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44А

44A-30

МОДИФИКАЦИЯ L

























E

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя колесная арка

44А

44A-31

МОДИФИКАЦИЯ L







E

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Внутренняя панель боковины кузова

44А

44A-32

МОДИФИКАЦИИ B-C

Внутренняя панель боковины кузова

Замена этой детали является дополнительной
операцией при замене панели заднего крыла.

Данная операция производится частично (см.
разрез и методику ниже).

В приведенной ниже методике изложены
особенности модификаций B и C. Для обоих
случаев необходимо отдельно заказывать верхний
желоб.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

МОДИФИКАЦИЯ B (1)

– нижним усилителем боковины,
– верхним усилителем боковины,
– объемной вставкой,
– внутренней панелью по окну боковины,
– гайками крепления ремня безопасности.

МОДИФИКАЦИЯ C (2)

– нижним усилителем боковины,
– верхним усилителем боковины,
– объемной вставкой,
– внутренней панелью по окну боковины,
– гайками крепления ремня безопасности,
– надставкой продольного профиля.

Верхний желоб

Деталь поставляется отдельно.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1
2
3
4

5
6
7
8
9

Внутренняя панель боковины кузова
Усилитель панели порога
Внутренняя задняя колесная арка
Надставка чашки пружины
амортизатора
Задний верхний боковой желоб
Нижний задний усилитель боковины
Верхний задний усилитель боковины
Задняя поперечина крыши
Накладка панели порога

0,7
1
0,8

1,5
1
1,2
1,2
1
1

F
