ПОДГОТОВКА РАБОЧЕЙ СМЕСИ

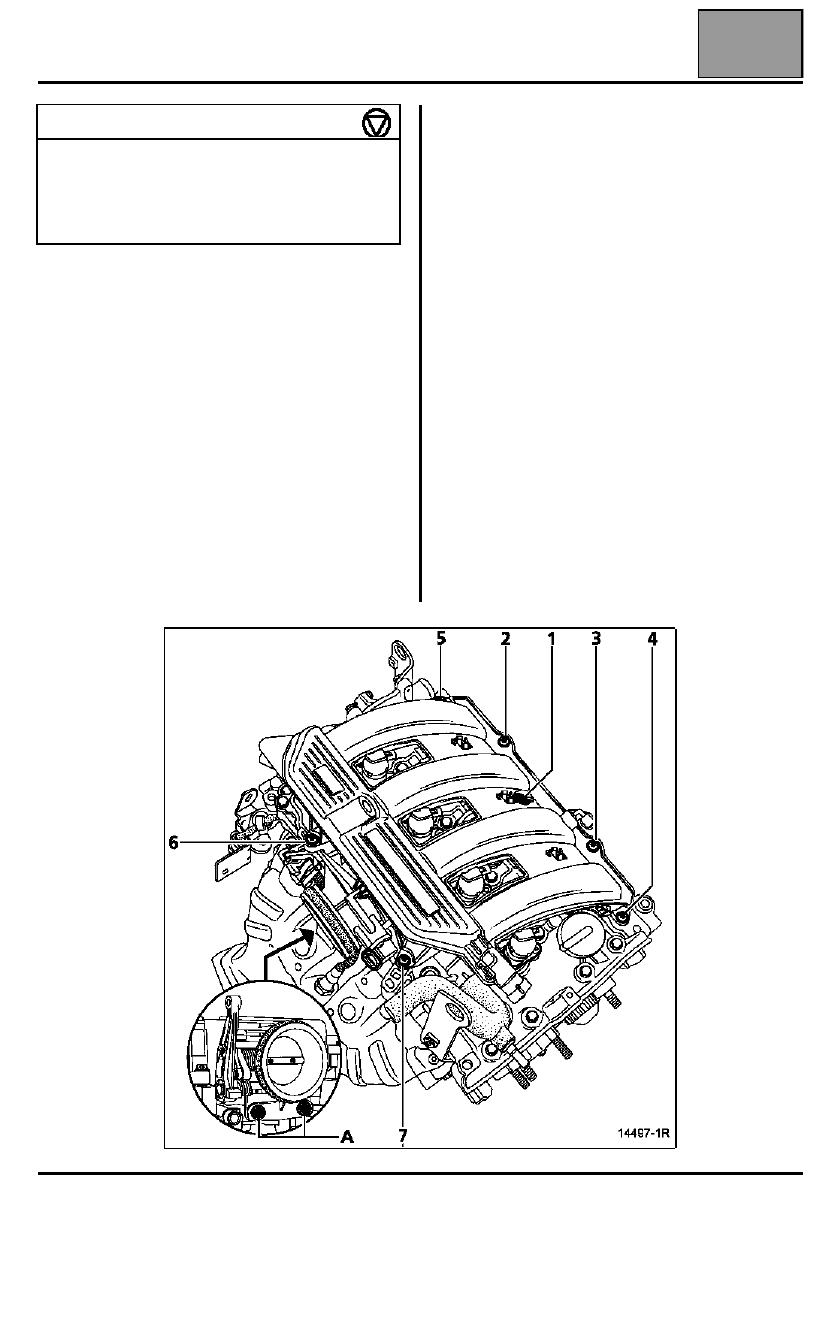

Впускной коллектор

12А

12A-7

Впускной коллектор

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите воздушный фильтр (см. главу 12A
Подготовка рабочей смеси "Воздушный фильтр").

Отсоедините:
– колодку проводов от датчика положения

дроссельной заслонки

– колодку проводов от датчика давления,
– колодки проводов от катушек зажигания

пальчикового вида,

– колодку проводов от датчика температуры

воздуха,

– трос привода дроссельной заслонки.

Снимите:
– два болта (А) крепления блока дроссельной

заслонки,

– болты крепления впускного коллектора.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.

ПРИМЕЧАНИЕ: соблюдайте указанный порядок
затяжки и момент затяжки болтов впускного
коллектора и блока дроссельной заслонки.

При необходимости замените уплотнительные
прокладки коллектора и блока дроссельной
заслонки.

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болт крепления коллектора

1

Болт крепления корпуса воздушного
фильтра

0,9

Болт крепления блока дроссельной
заслонки

1,5

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

           Внутренняя панель средней стойки

43А

43A-34

МОДИФИКАЦИИ B - C - L

           Внутренняя панель средней стойки

Замена этой детали является дополнительной
операцией при замене средней стойки для
модификации B и при замене панели заднего
крыла для модификации C после бокового удара.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

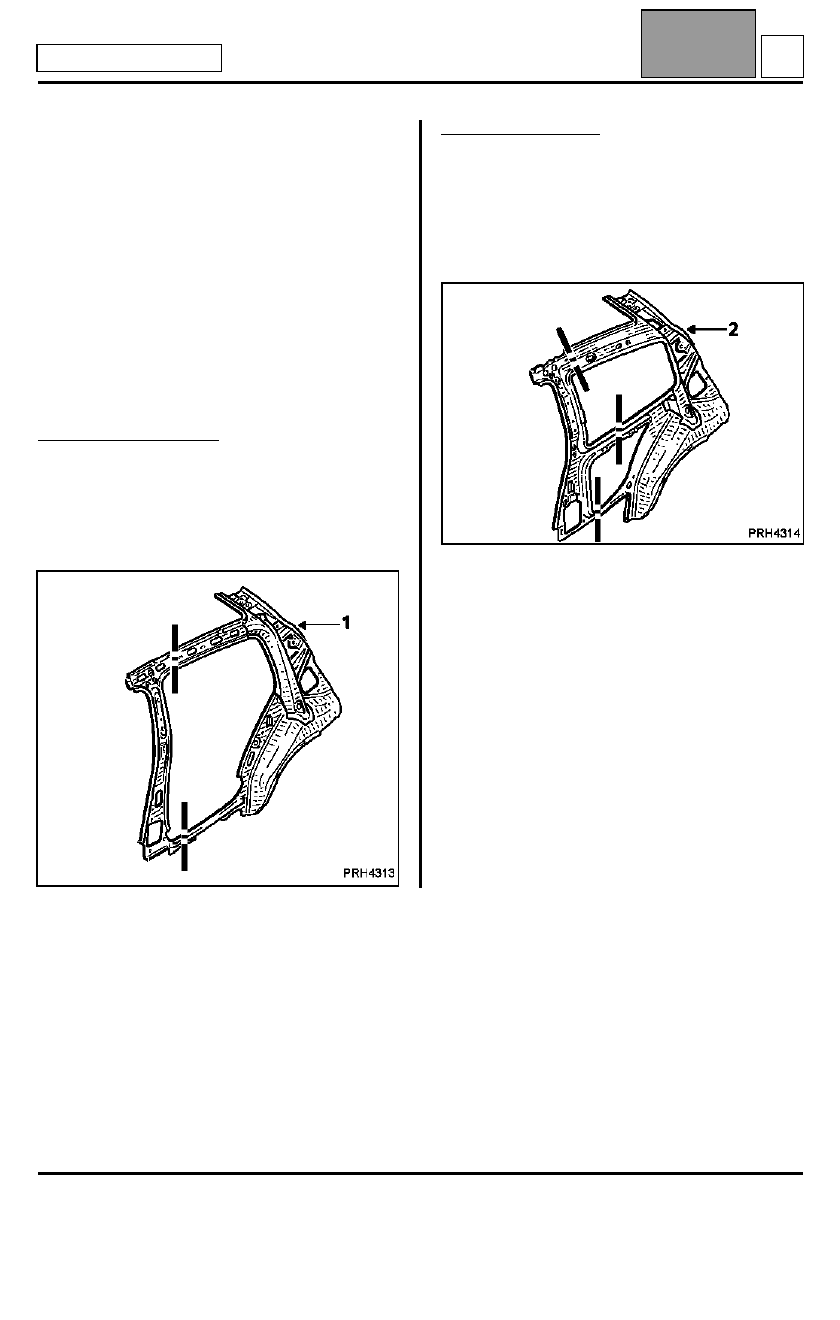

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:

МОДИФИКАЦИИ B - L (1)

– нижним усилителем боковины,
– верхним усилителем боковины,
– объемной вставкой,
– внутренней панелью по окну боковины,
– гайками крепления ремня безопасности.

МОДИФИКАЦИЯ C (2)

– нижним усилителем боковины,
– верхним усилителем боковины,
– объемной вставкой,
– внутренней панелью по окну боковины,
– гайками крепления ремня безопасности,
– надставкой продольного профиля.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Усилитель средней стойки

2

Внутренняя панель средней стойки

3

Верхний усилитель крепления ремня
безопасности средней стойки

4

Накладка панели порога

5

Усилитель панели порога

6

Внутренняя панель стойки рамы
ветрового стекла

1
0,7

1,2
1
1

1,2

F

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

           Внутренняя панель средней стойки

43А

43A-35

МОДИФИКАЦИИ B - L













F

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

           Внутренняя панель средней стойки

43А

43A-36

МОДИФИКАЦИИ B - L

























F
