ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя внутренняя стойка кузова (передний брызговик)

43А

43A-8



















B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя внутренняя стойка кузова (передний брызговик)

43А

43A-9



















B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Передняя внутренняя стойка кузова (передний брызговик)

43А

43A-10



















B

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА

Внутренняя панель стойки рамы ветрового стекла

43А

43A-11

Внутренняя панель стойки рамы ветрового стекла

Замена этой детали является дополнительной
операцией при замене передней стойки после
переднего бокового удара.

Запасная деталь одинакова для обеих
модификаций, однако, для модификации B надо ее
отрезать так, как пок азано ниже.

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– внутренней панелью стойки проема ветрового

окна,

– усилителем стойки проема ветрового окна.

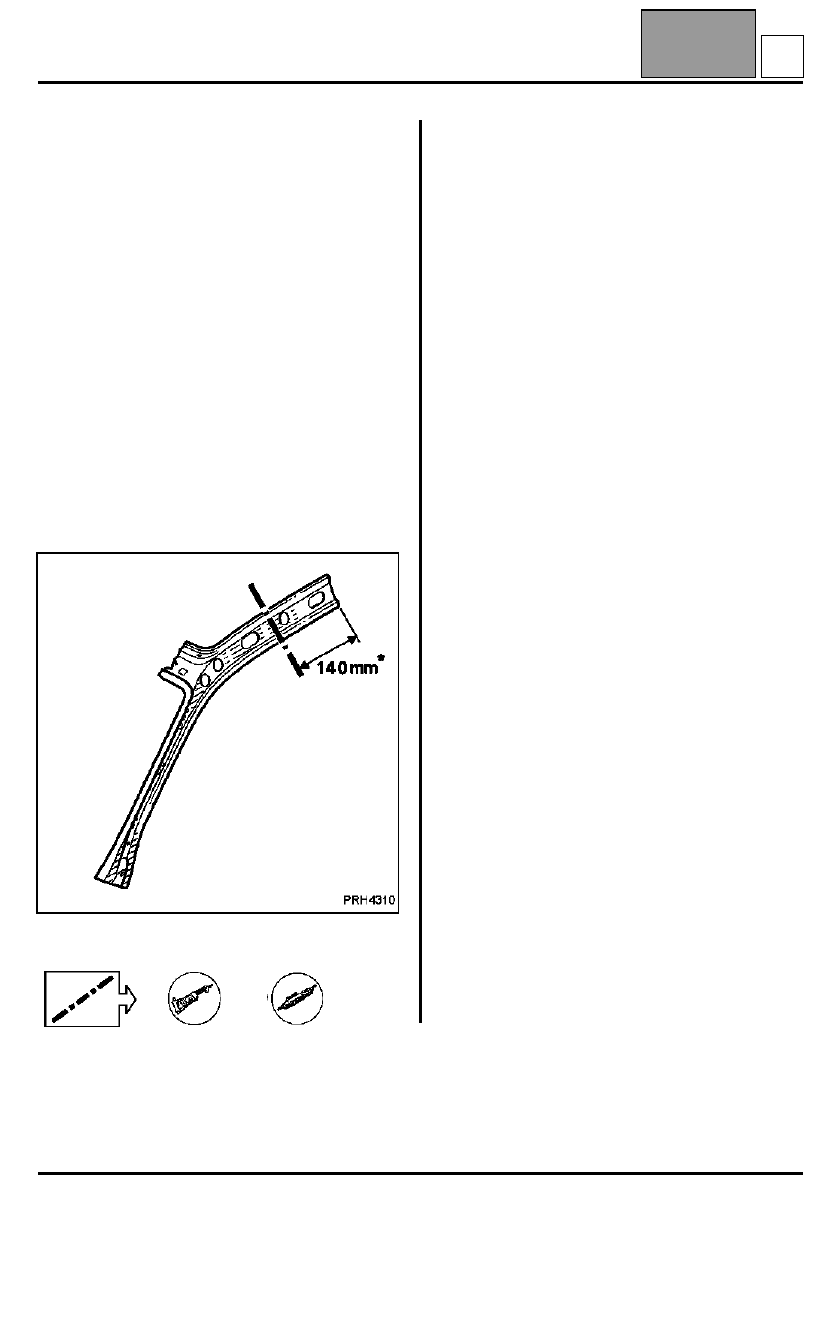

* Линия разреза для модификации B (140 мм)



  или

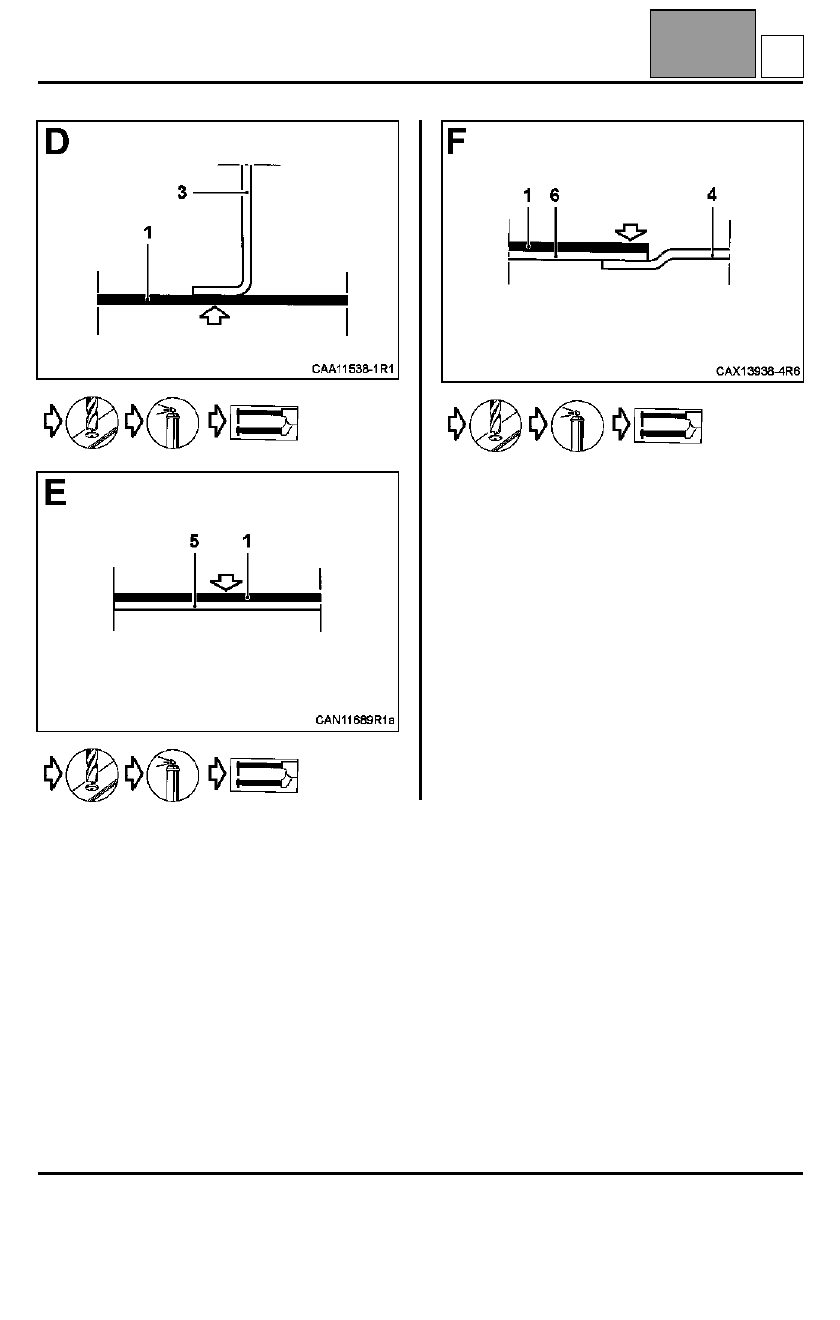

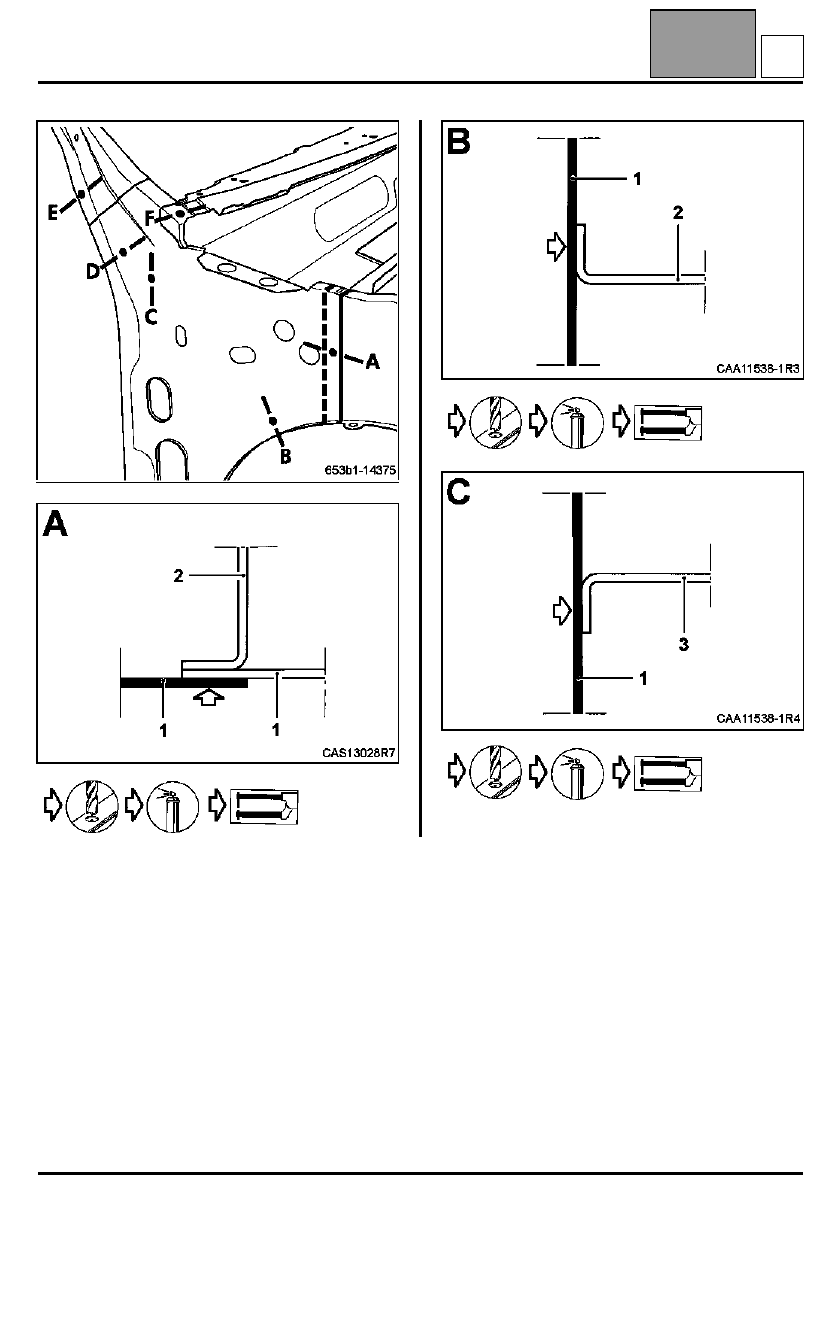

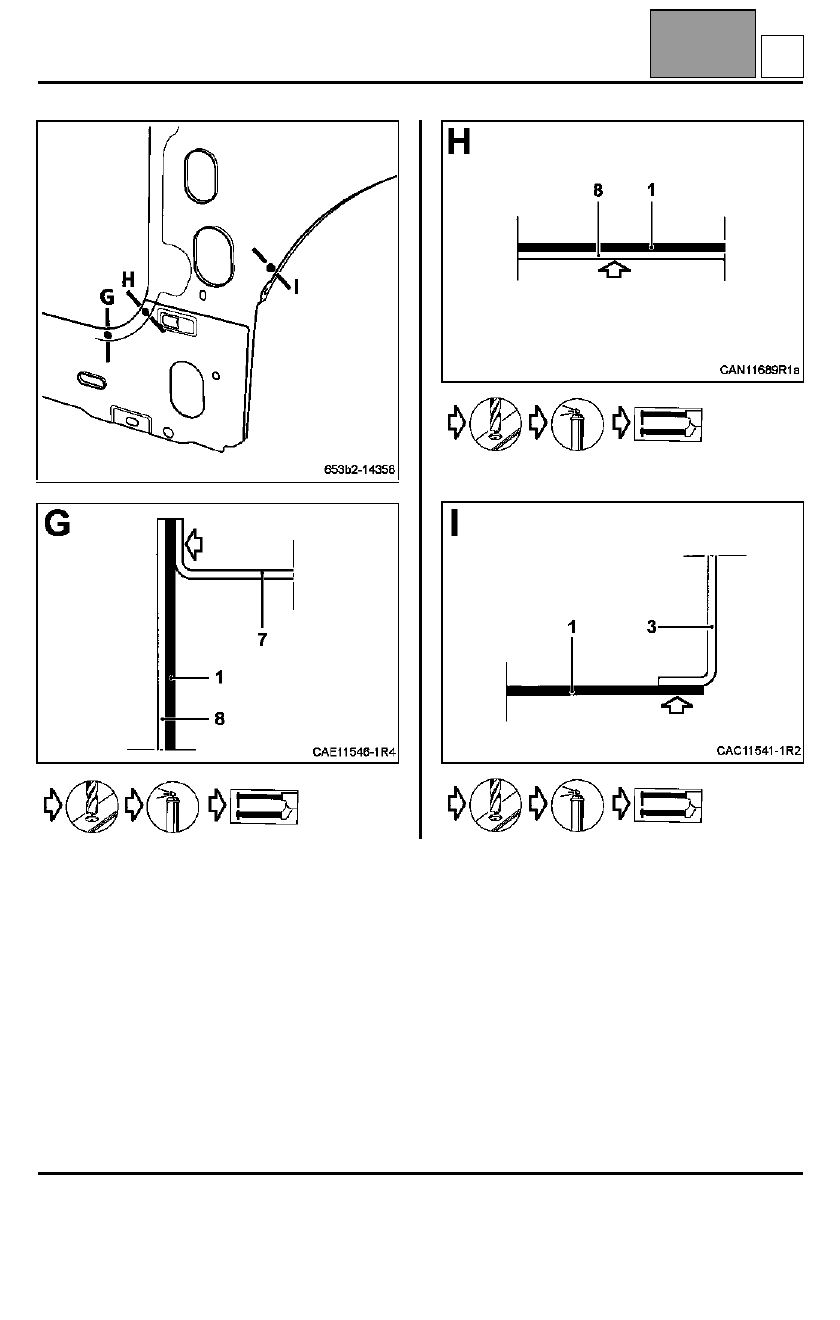

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Внутренняя панель стойки рамы
ветрового стекла

2

Внутренняя панель боковины кузова

3

Передняя поперечина крыши

4

Передний брызговик

5

Усилитель средней стойки

1,2
0,7
1,2
1,2
1

C
