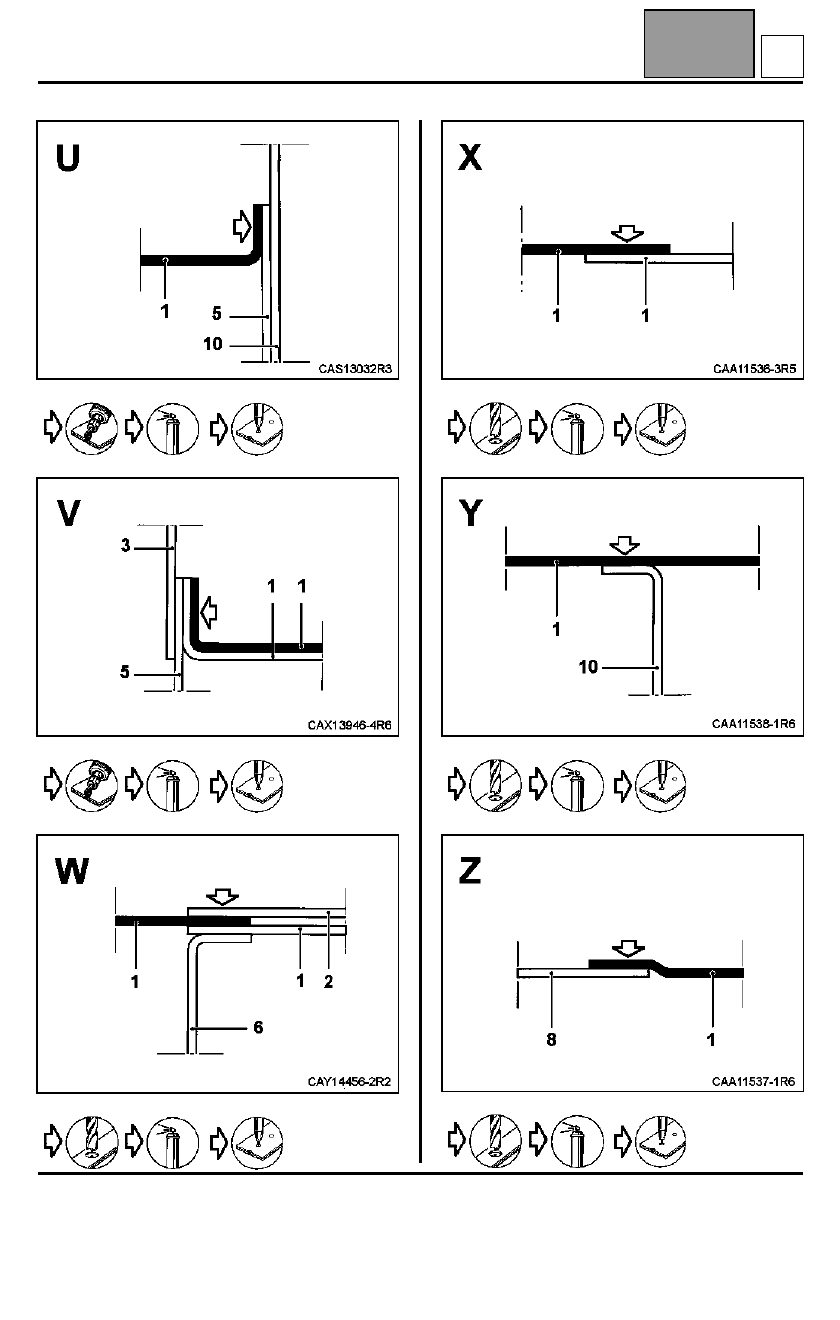

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-7





































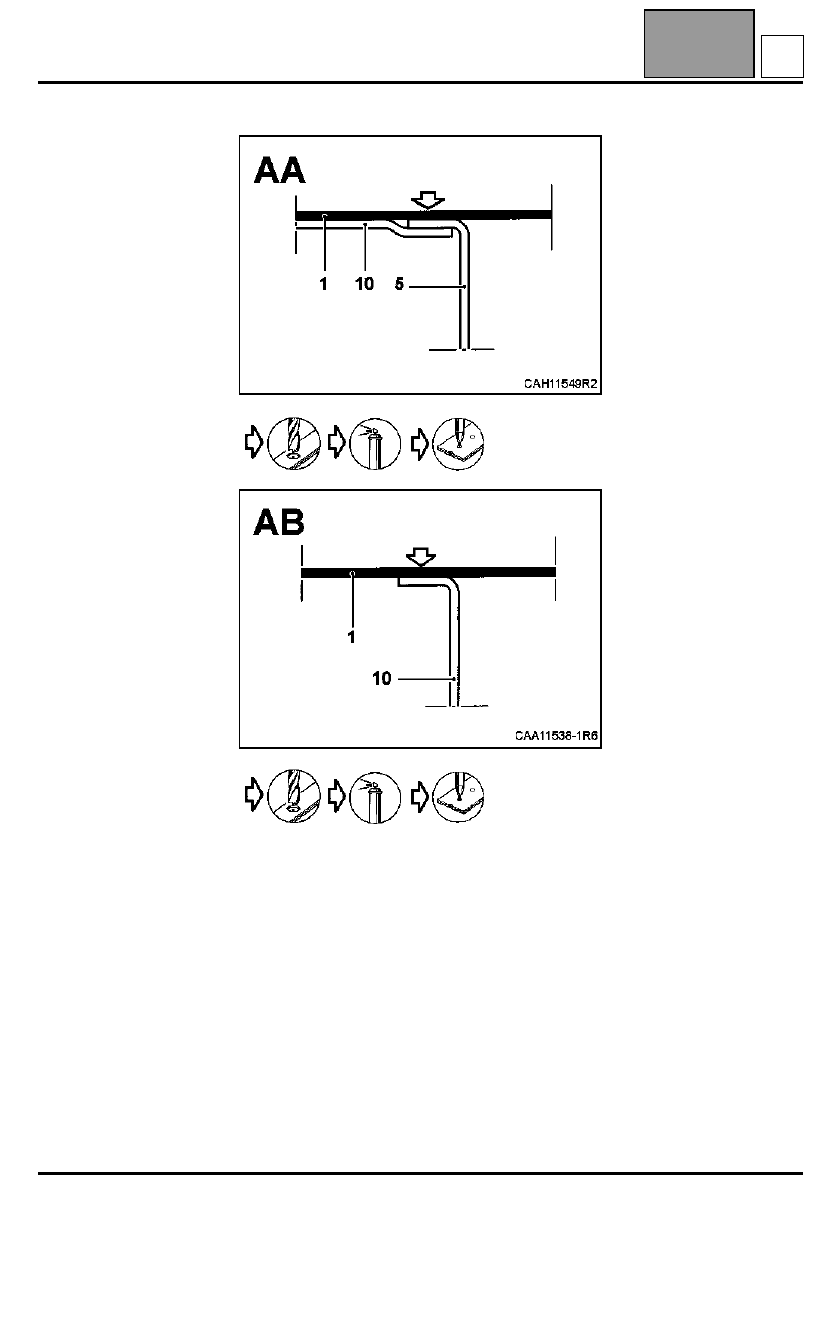

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

141D

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола













41D-8

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-9

МОДИФИКАЦИЯ L

Замена этой детали является дополнительной
операцией при замене:

A При боковом ударе:

панели крепления задних фонарей.

B При ударе сзади:

панели задка.

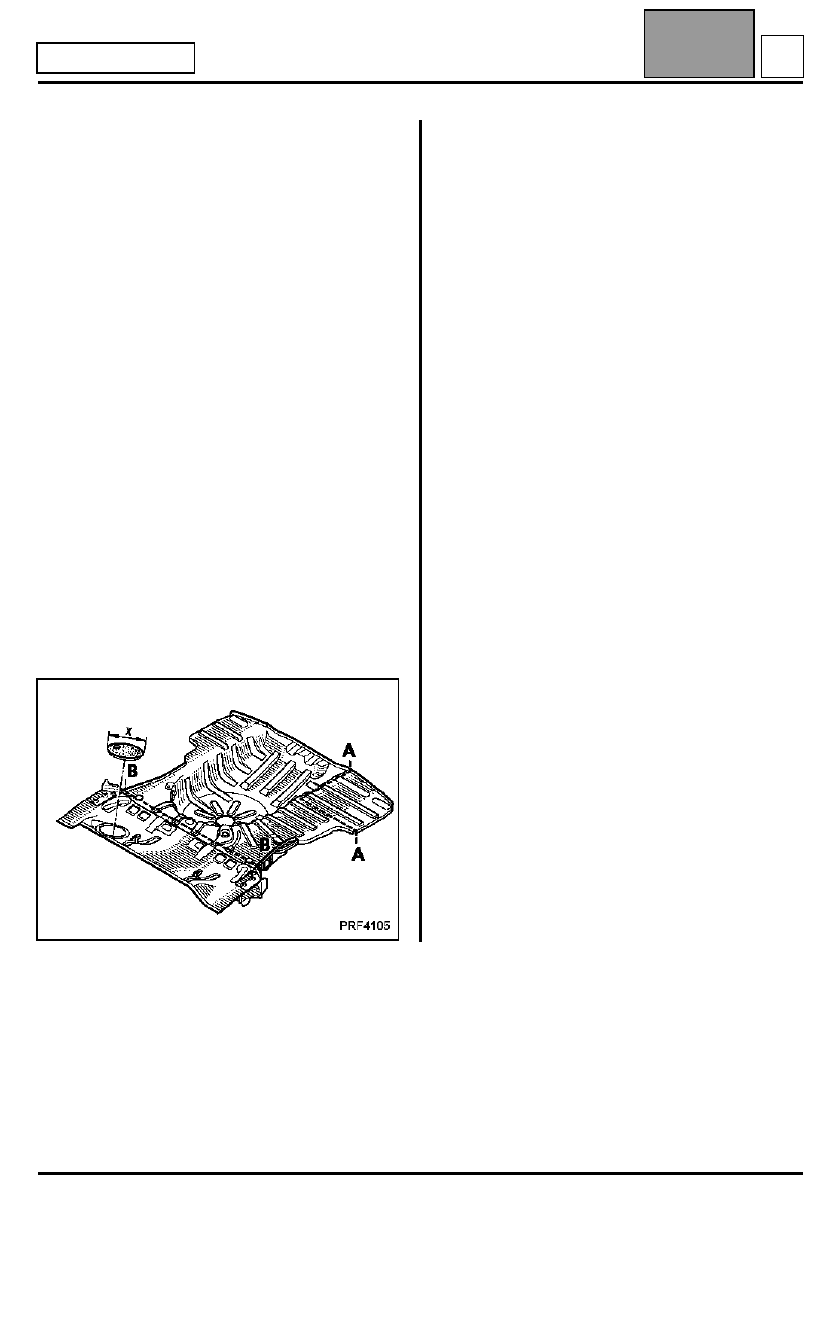

Деталь может заменяться частично двумя
способами (см. методику, изложенную далее):

– для задней левой части (по разрезу A-A),
– для передней части (по разрезу B-B).

В приведенной ниже методике описываются только
те соединения, которые являются специфичными
для данной детали.

Сведения по дополнительным деталям приводятся
в соответствующих главах (см. содержание).

КОМПЛЕКТ ПОСТАВКИ

Деталь в сборе с:
– усилителем заднего пола,
– передним крюком крепления,
– задним крюком крепления,
– скобой крепления подушки заднего сиденья.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1

Задняя часть пола

2

Задний лонжерон

3

Панель заднего крыла

4

Секция внутренней панели боковины

5

Внутренняя задняя колесная арка

6

Передний крюк крепления

7

Соединительный элемент лонжерон/
поперечина,

0,7
1,5
0,8
0,7
2
1

1,5

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА

Задняя часть заднего пола

41D

A

41D-10

МОДИФИКАЦИЯ L

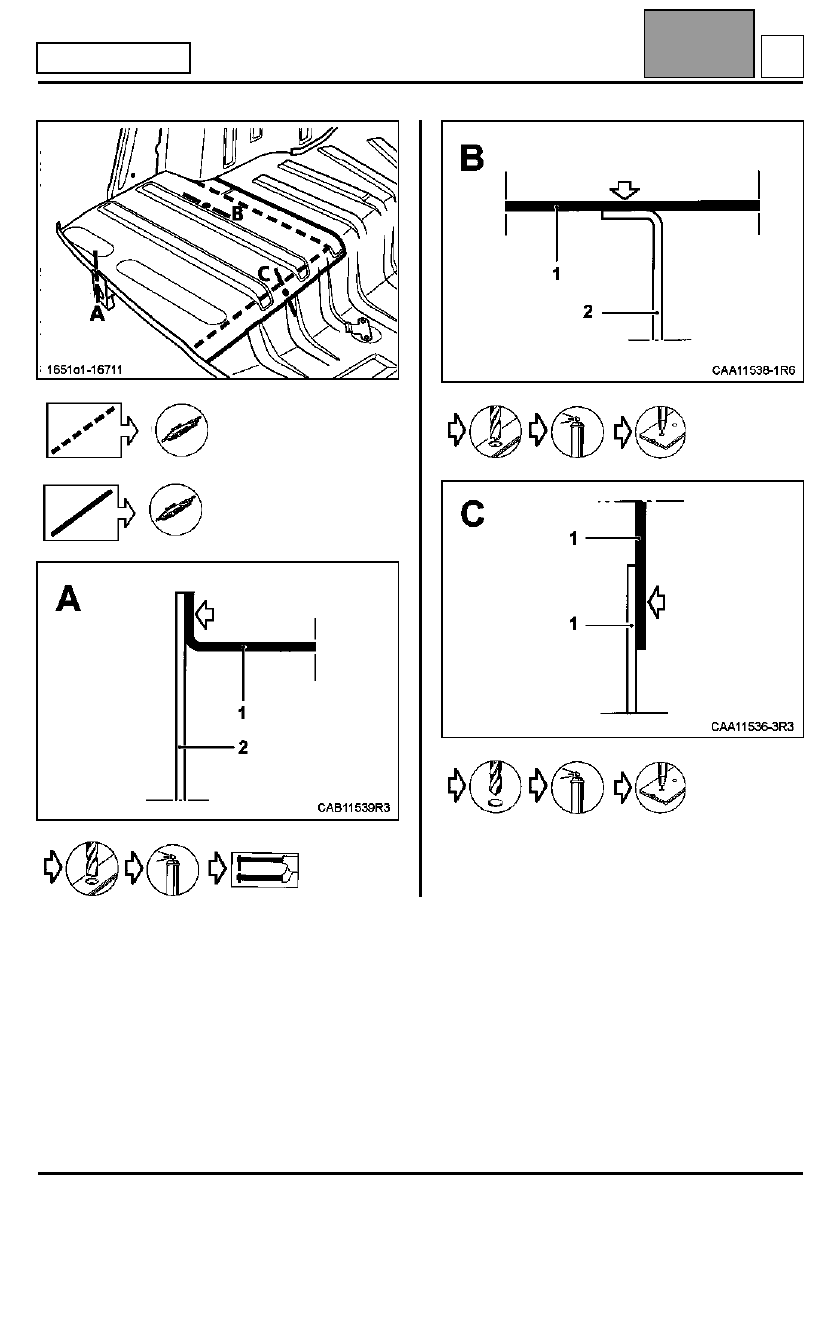

  Штатная деталь





  Запасная деталь
