ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-3

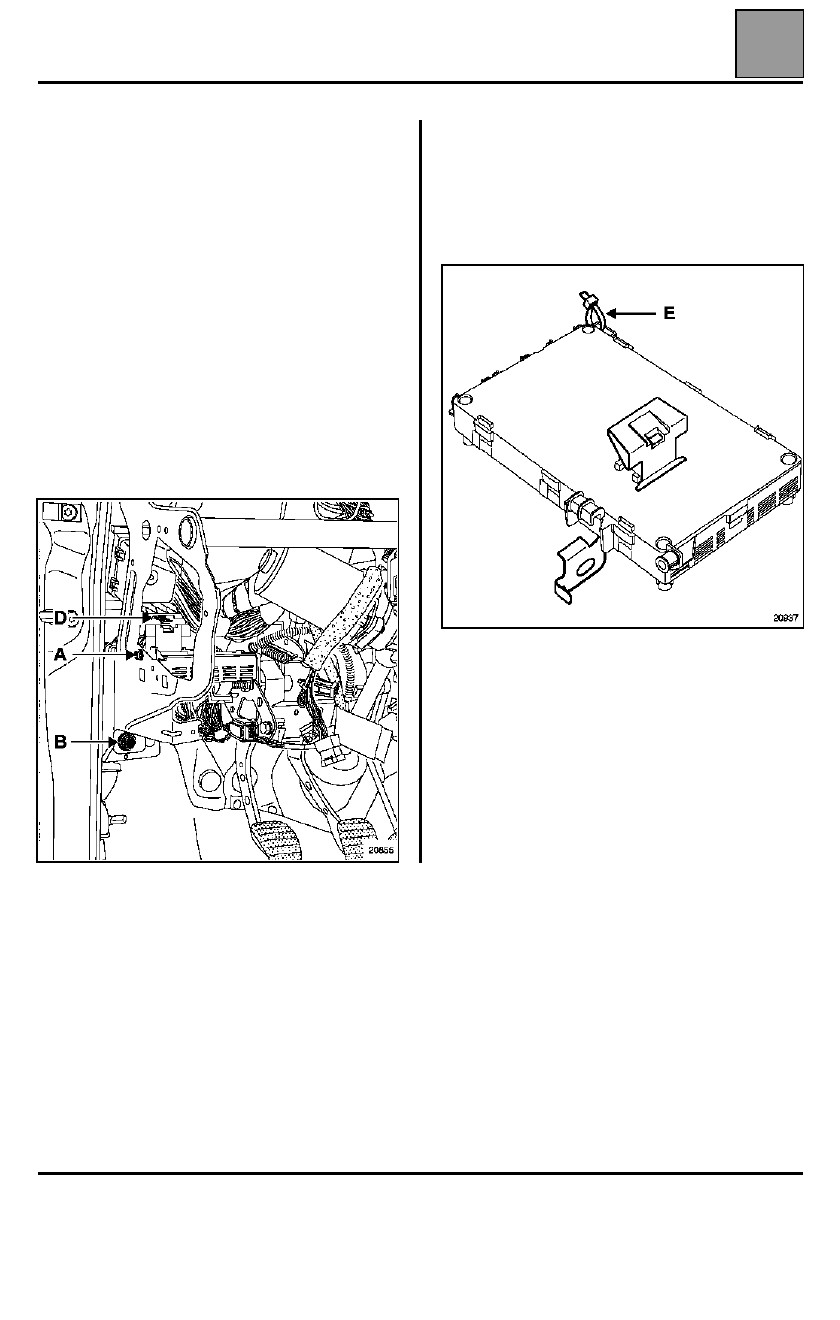

СНЯТИЕ

ПРИМЕЧАНИЕ

:

●

ЦЭКБС ремонту не подлежит, при выходе из
строя замените блок новым.

●

Перед снятием ЦЭКБС обязательно определите
его конфигурацию. Конфигурирование блока
выполняется с помощью диагностического
прибора.

Отсоедините аккумуляторную батарею.

Снимите частично:

●

уплотнитель двери,

●

облицовку стойки передней двери.

Снимите:

●

люк доступа к коробке с плавкими
предохранителями,

●

два винта (A) и (B) крепления ЦЭКБС.

Отсоедините ЦЭКБС, нажав на язычок (D).

Отсоедините разъемы.

Отсоедините от ЦЭКБС колодки реле.

Разрежьте пластмассовый хомут (E).

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-4

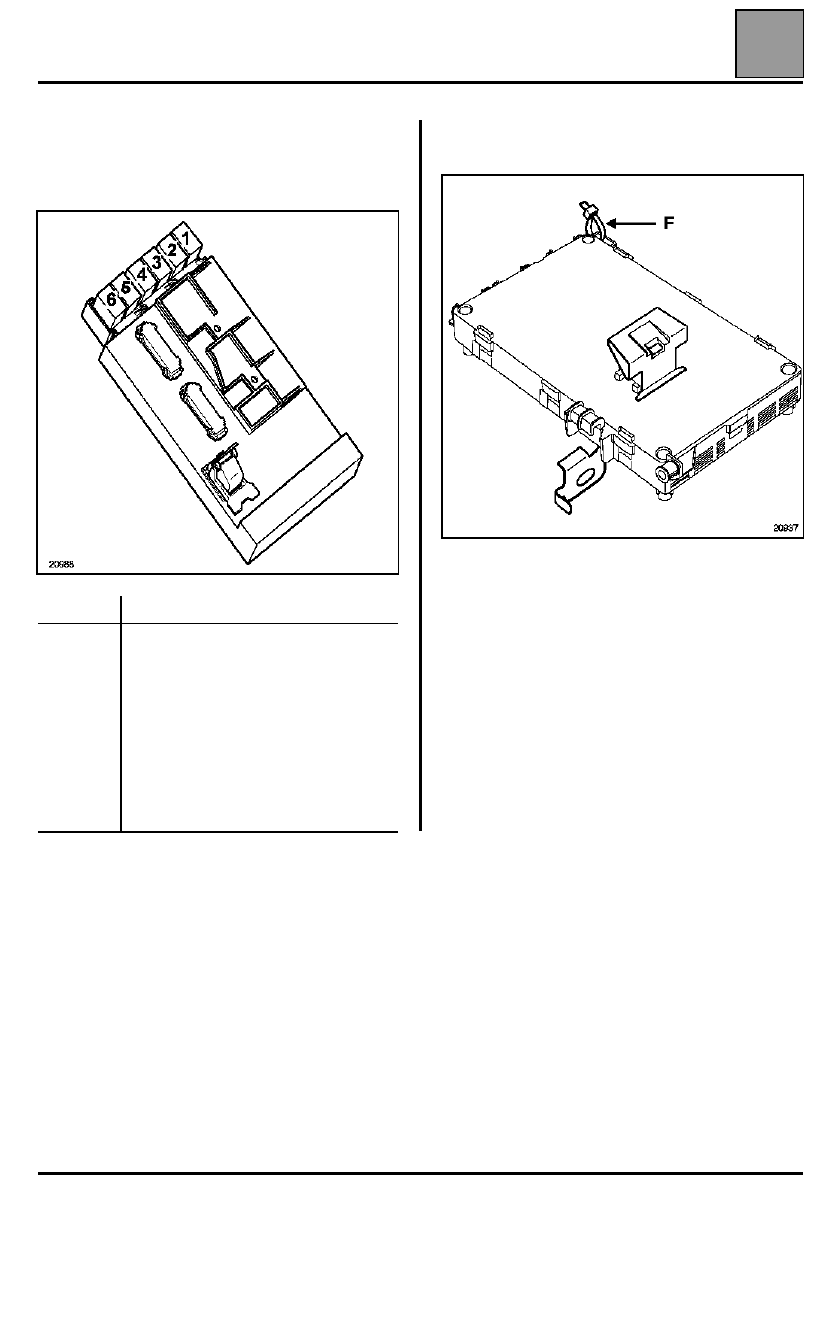

УСТАНОВКА

Соблюдайте размещение колодок реле на ЦЭКБС
"для автомобилей в максимальной комплектации".

Установите хомут (F), чтобы закрепить жгут
проводов.

Выполните процедуру кодирования ключей и
конфигурирования ЦЭКБС.

Реле

Назначение

1

2

3
4

5

6

Главное реле фар дневного
движения
Реле габаритных огней дневного
движения
Реле противотуманных фар
Реле ближнего света фар дневного
движения
Реле электродвигателя омывателя
фар
Реле электродвигателя омывателя
фар

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-5

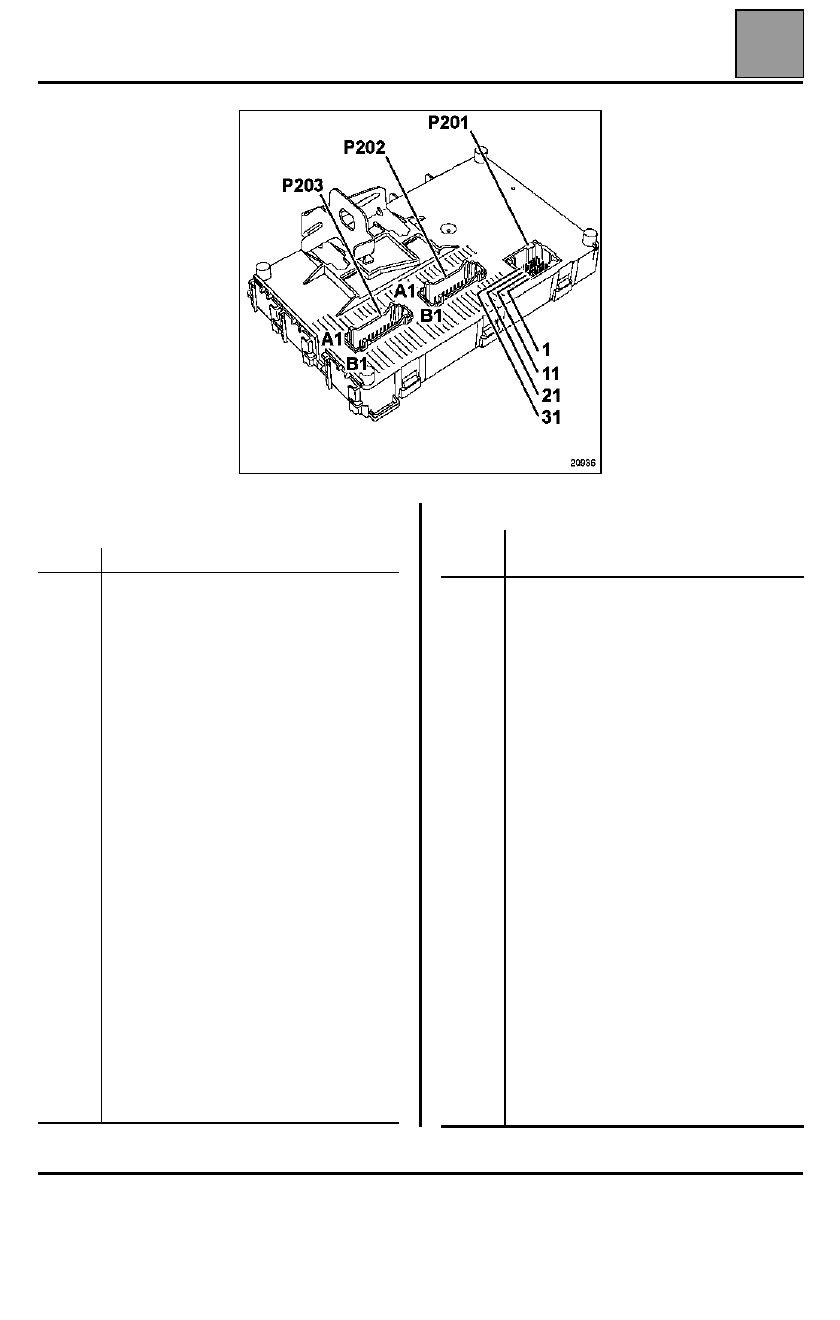

40-КОНТАКТНЫЙ РАЗЪЕМ ЧЕРНОГО ЦВЕТА
(P201)

Контакт

Назначение

1
2
3

4

5

6

7
8
9

10

11
12
13

14
15

16

17

18
19
20

Выход реле габаритных огней
Вход фар ближнего света
Вход управления режимом опускания
импульсного стеклоподъемника
Вход управления режимом подъема
импульсного стеклоподъемника
Выход сигнальной лампы системы
электронной блокировки запуска
двигателя
Вход управления реле-прерывателем
очистителя ветрового стекла
"+" аккумуляторной батареи
Цепь транспондера
Канал CAN L мультиплексная сеть
салона
Канал CAN H мультиплексная сеть
салона
Выход управления реле ближнего света
Вход фар дальнего света
Цепь датчика дождя и датчика
освещенности
Выход реле стартера
Выход сигнальной лампы центрального
замка
Вход сигнала электромагнитного
реверса торможения электродвигателя
очистителя заднего стекла
Вход сигнала электромагнитного
реверса торможения электродвигателя
очистителя ветрового стекла
Диагностическая линия K
Канал CAN L мультиплексной сети
Канал CAN H мультиплексной сети

Кон-

такт

Назначение

21

22

23
24

25

26
27
28
29

30
31

32
33
34

35
36

37
38

39

40

Вход большая скорость работы
очистителя ветрового стекла
Вход малая скорость работы
очистителя ветрового стекла
Вход "+" потребителей электроэнергии
Вход управления электродвигателем
омывателя заднего стекла
Вход управления электродвигателем
омывателя ветрового стекла
Вход габаритных огней
Вход указателя левого поворота
Вход указателя правого поворота
Вход указателей поворота (в режиме
аварийной сигнализации)
Вход сигнала открытия двери задка
Выход сигнальной лампы аварийной
сигнализации
Вход сигнала включения заднего хода
"+" после замка зажигания
Вход реле-прерывателя очистителя
заднего стекла
Вход обогревателя заднего стекла
Вход выключателя запирания дверей
Вход режима опускания
стеклоподъемника двери водителя
Вход режима подъема
стеклоподъемника двери водителя
Вход концевого выключателя багажного
отделения
Вход сигнала открытия передней двери

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЦЭКБС

87

87-6

15-КОНТАКТНЫЙ РАЗЪЕМ БЕЛОГО ЦВЕТА (P202)

15-КОНТАКТНЫЙ РАЗЪЕМ ЧЕРНОГО ЦВЕТА (P203)

Контакт

Назначение

B1

B2

B3
B4
B5

B6
А1
А2
А3
А4
А5
А6
А7
А8
А9

Выход управления режимом подъема импульсного стеклоподъемника
двери переднего пассажира
Выход управления режимом опускания импульсного
стеклоподъемника двери водителя
Питание импульсного стеклоподъемника двери водителя
"Масса" стеклоподъемника
Выход управления режимом подъема импульсного стеклоподъемника
двери водителя
"Масса"
Выход большая скорость работы очистителя ветрового стекла
"+" после замка зажигания (стеклоочиститель заднего стекла)
"+" аккумуляторной батареи (освещение)
"+" после замка зажигания (cтеклоочиститель ветрового стекла)
Выход омывателя фар
Выход реле питания с задержкой
Выход омывателя фар
Выход плафона освещения салона
Выход фонаря освещения нижней части салона

Контакт

Назначение

А1
А2
А3
А4
А5
А6
А7
А8
А9
B1
B2
B3
B4
B5

B6

"+" аккумуляторной батареи, указатель поворота
Выход указателя левого поворота
Выход указателя правого поворота
Выход закрывания дверей с помощью центрального замка
Выход реле дальнего света фар
Выход открывания дверей с помощью центрального замка
"+" аккумуляторной батареи, центральный замок
Выход очистителя заднего стекла
Выход малая скорость работы очистителя ветрового стекла
"+" после замка зажигания, обогреватель заднего стекла
Выход обогревателя заднего стекла
Питание электростеклоподъемников
Питание "+" после замка зажигания
Выход управления режимом импульсного опускания
стеклоподъемника двери переднего пассажира
"+" импульсного электростеклоподъемника двери переднего
пассажира
