КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Регулятор/ограничитель скорости движения
83
83-27

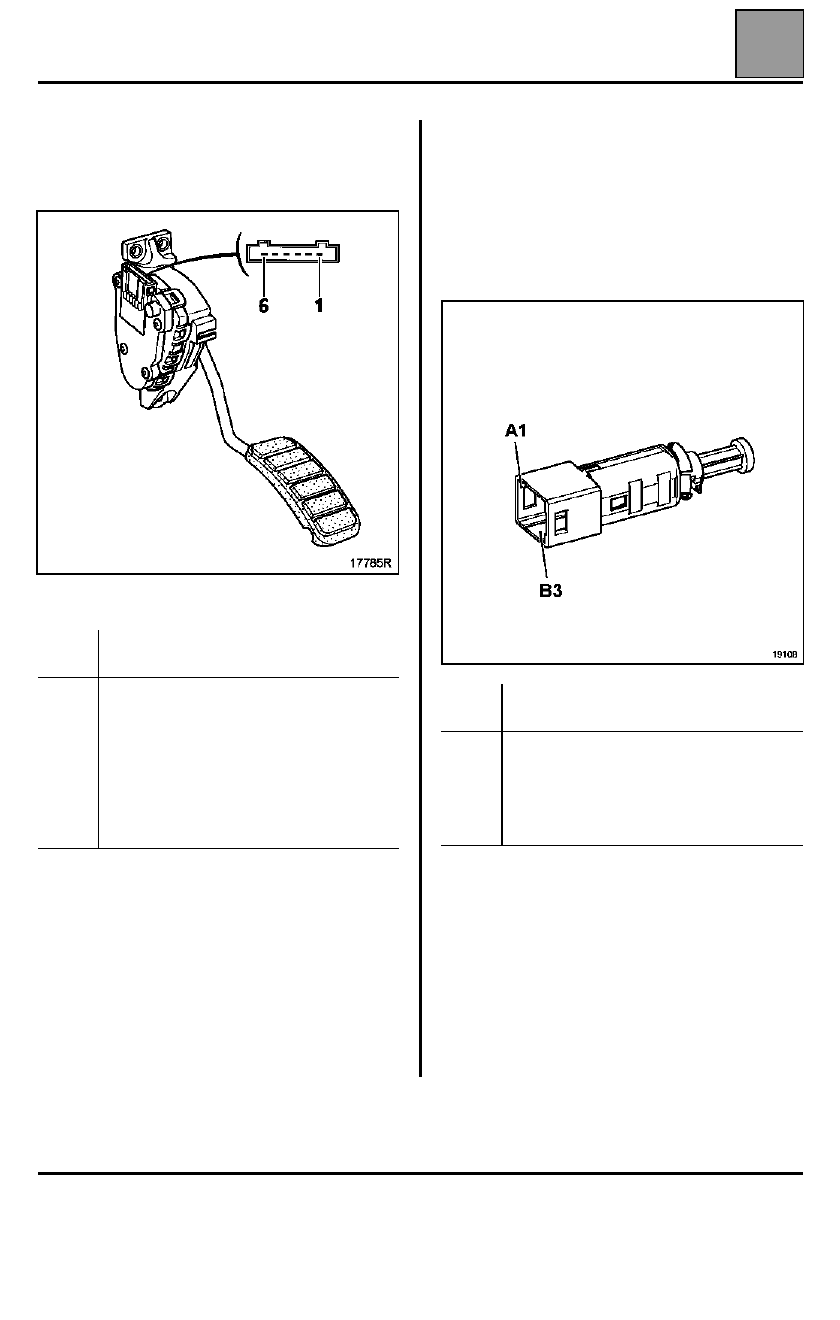

Педаль акселератора
Педаль акселератора имеет предохранительный
упор.
Назначение контактов:
Сопротивление токопроводящей дорожки 1 = 1200
+ 480 Ом
(для справки)
Сопротивление токопроводящей дорожки 2 = 1700
±
±
±
± 680 Ом.
ВАЖНОЕ ЗАМЕЧАНИЕ!
Для нормального
функционирования автомобиль должен быть
обязательно оснащен педалью акселератора с
упором в конце хода.

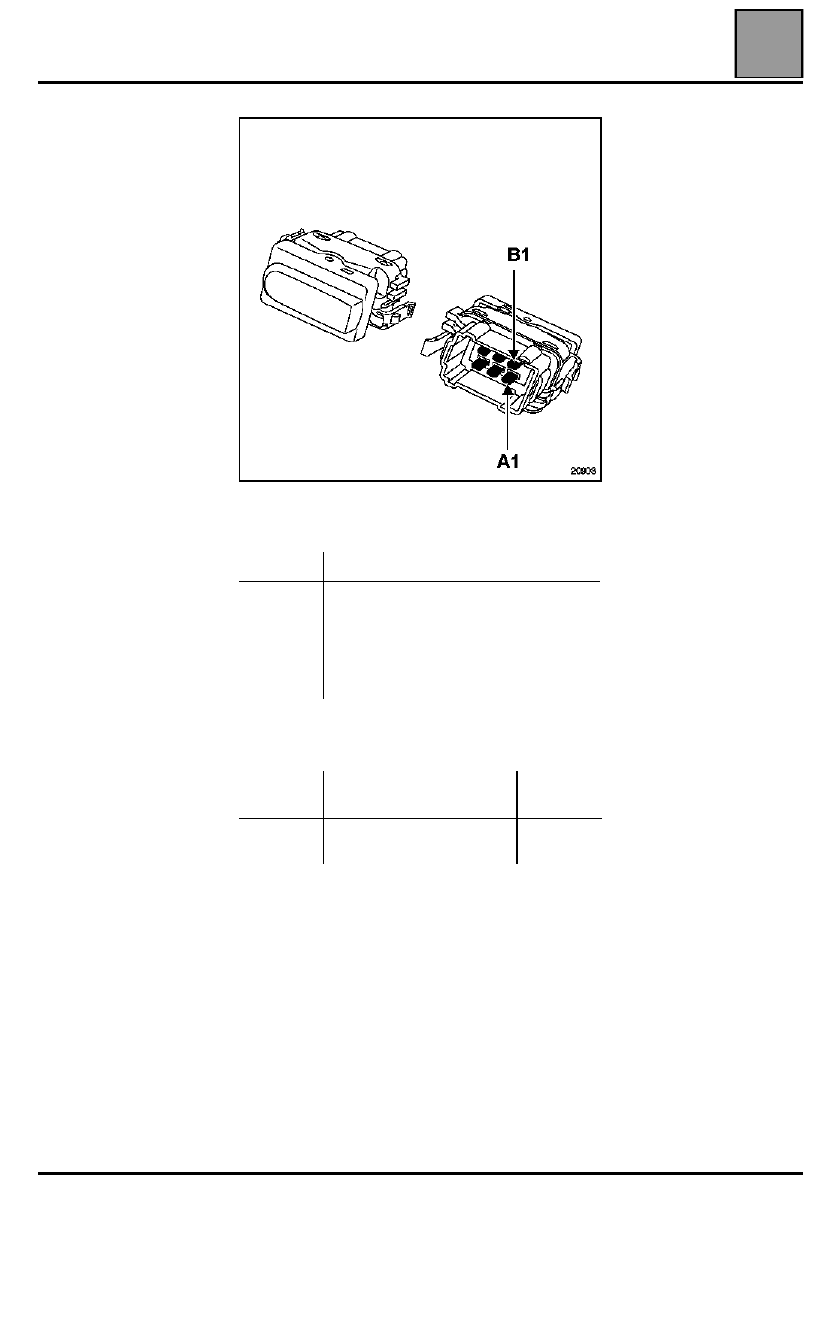

Концевой выключатель педали тормоза
(сдвоенный)
Для функции "регулирование скорости
движения"
используется размыкающий контакт
(общий со стоп- сигналом), замыкающий контакт
используется ЭБУ АБС.
Оба сигнала сравниваются ЭБУ системы впрыска.
При установке концевого выключателя на
педальный узел потяните за шток для того, чтобы
выбрать регулировочный зазор.

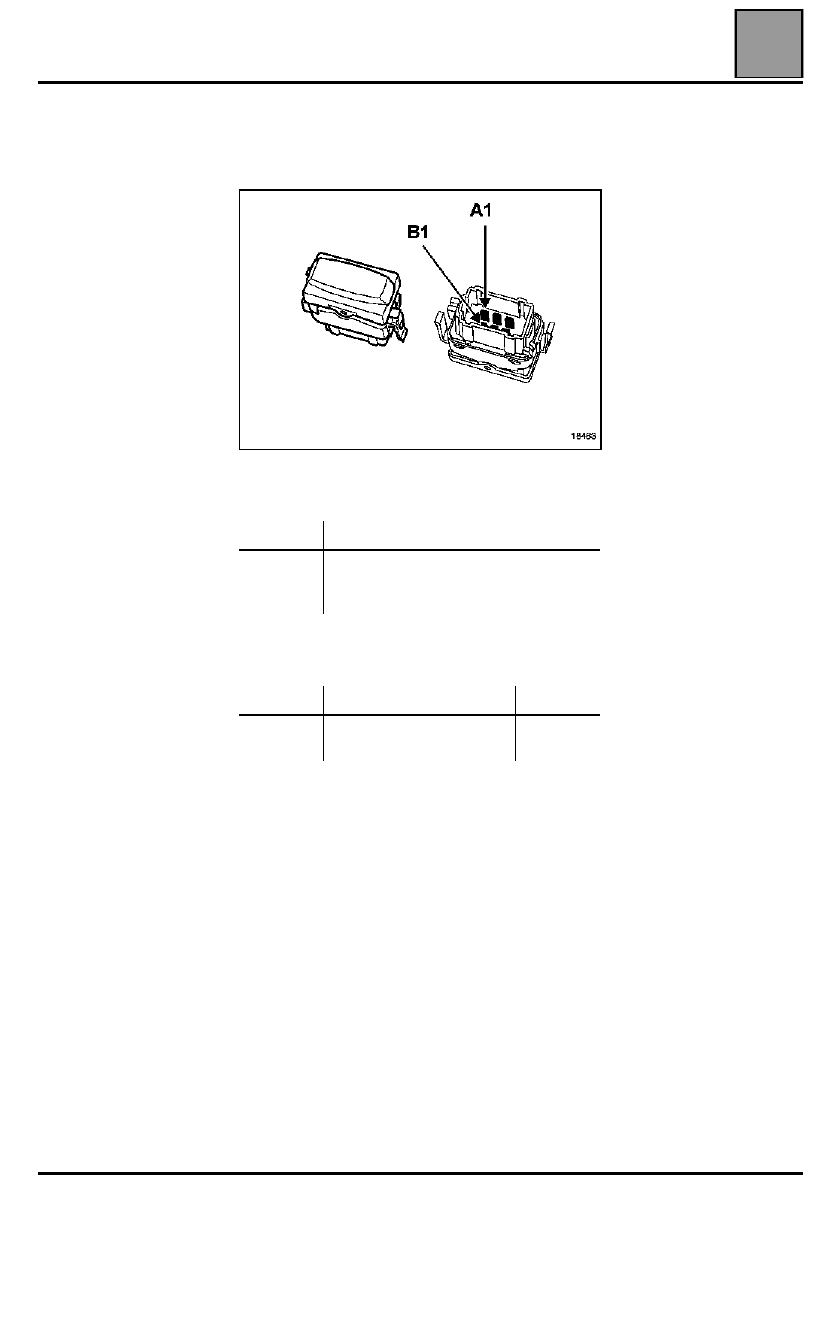

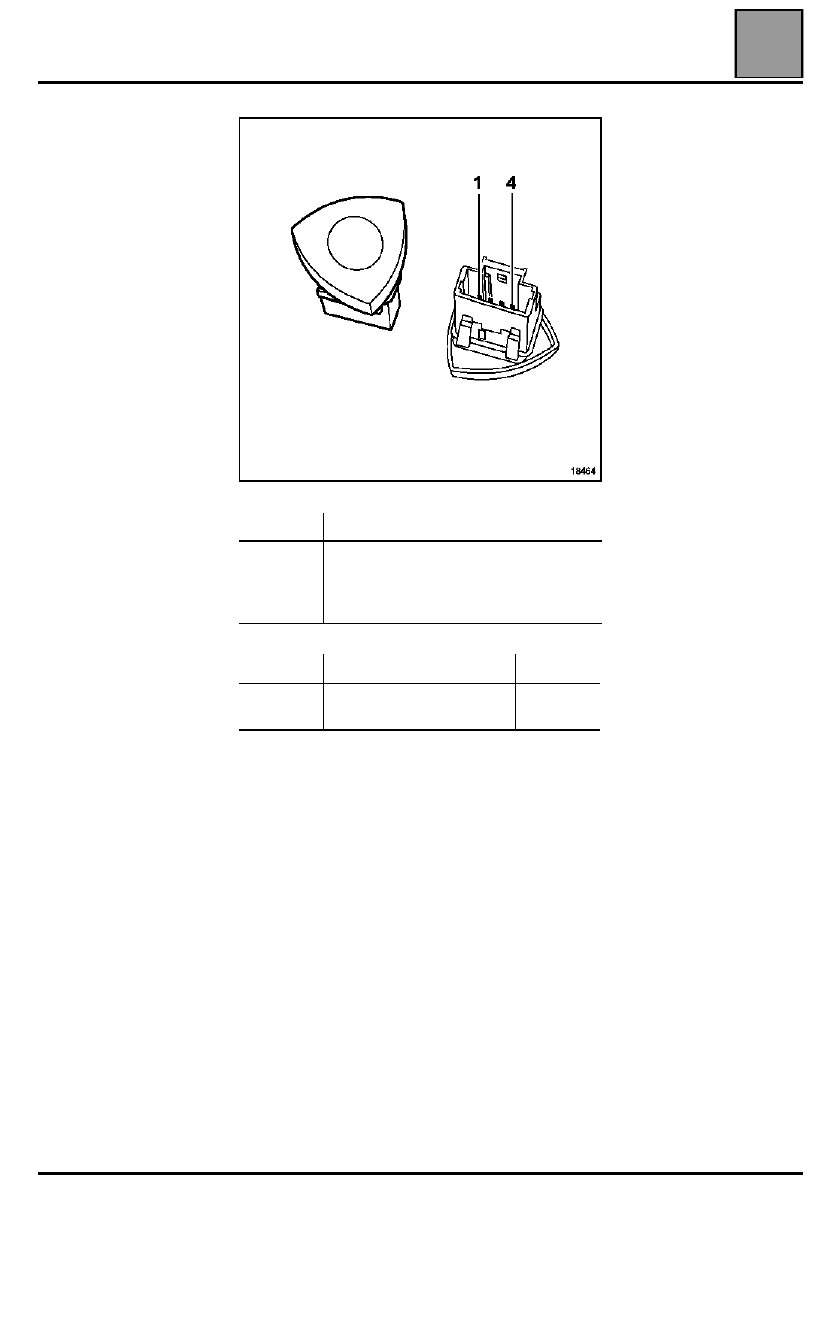

Концевой выключатель педали сцепления
Это концевой выключатель педали сцепления в
начале хода
При установке концевого выключателя на
педальный узел потяните за шток для того, чтобы
выбрать регулировочный зазор.
Кон-
такт
Назначение
1
"Масса" потенциометра 2
2
"Масса" потенциометра 1
3
Сигнал потенциометра 1 педали
4
Питание потенциометра 1
5
Питание потенциометра 2
6
Сигнал потенциометра 2 педали
Кон-
такт
Назначение
А1
Замыкающий контакт
А3
Размыкающий контакт
B1
Размыкающий контакт
B1
Замыкающий контакт
