ТОПЛИВНЫЙ БАК

Топливный насос в сборе с датчиком уровня

19C

19C-9

УСТАНОВКА

Замените уплотнительное кольцо.

Установите узел топливного насоса и датчика
уровня в сборе (расположите стрелку (F) напротив
трех черточек и стрелки (P), отлитых на стенке
бака).

Наверните гайку и затяните ее (при правильной
затяжке метка (O) гайки должна располагаться
напротив трех черточек на стенке топливного бака).

Защелкните разъемы топливопроводов.

Соедините электрический разъем.

Установите теплозащитный щиток.

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА

КОНТАКТ

НАЗНАЧЕНИЕ

A1

"Масса"

A2

Не используется

B1

Информация от датчика уровня к
щитку приборов

B2

Не используется

C1

"+" питания топливного насоса

C2

"-" питания топливного насоса

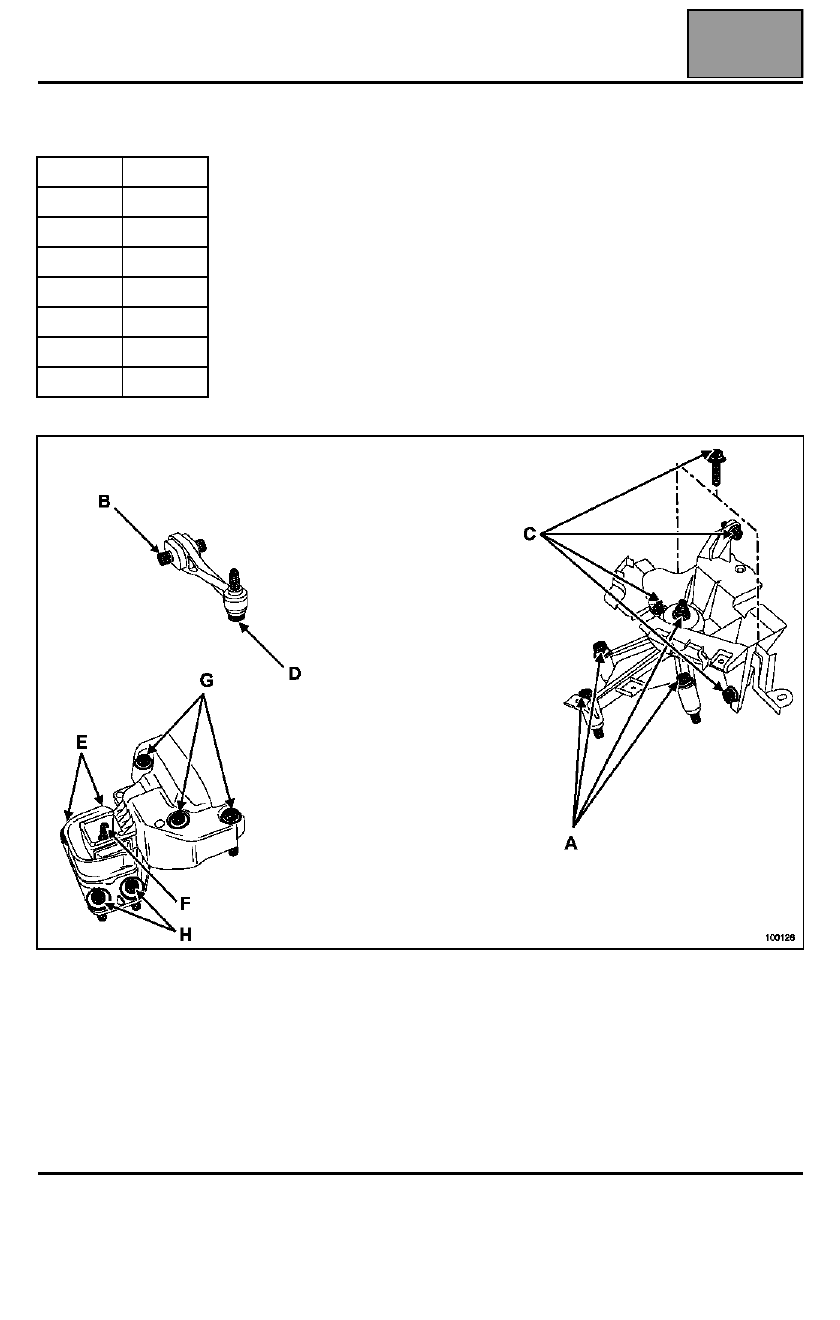

ПОДВЕСКА ДВИГАТЕЛЯ

Маятниковая подвеска

19D

19D-1

519D

ПОДВЕСКА ДВИГАТЕЛЯ

Маятниковая подвеска

МОМЕНТЫ ЗАТЯЖКИ, даН.м

A

6,2

B

6,2

C

2,1

D

10,5

E

6,2

F

4,4

G

6,2

H

6,2

Электрооборудование

АККУМУЛЯТОРНАЯ БАТАРЕЯ - ФАРЫ
ГОЛОВНОГО СВЕТА

ПРИБОРЫ ЗАДНЕГО И ВНУТРЕННЕГО
ОСВЕЩЕНИЯ

СИСТЕМА ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ
БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ОРГАНЫ УПРАВЛЕНИЯ - СИГНАЛИЗАЦИЯ

СТЕКЛООЧИСТИТЕЛИ

АУДИОУСТАНОВКА

ВСПОМОГАТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ

ЭЛЕКТРОПРОВОДКА

77 11 304 333

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
документа.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

ИЮНЬ 2001 г.

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

© RenaulT 2001

ЗАМЕНА МАСЛА И РАБОЧИХ ЖИДКОСТЕЙ

Рулевое управление с усилителем

05А

05A-3

Рулевое управление с усилителем

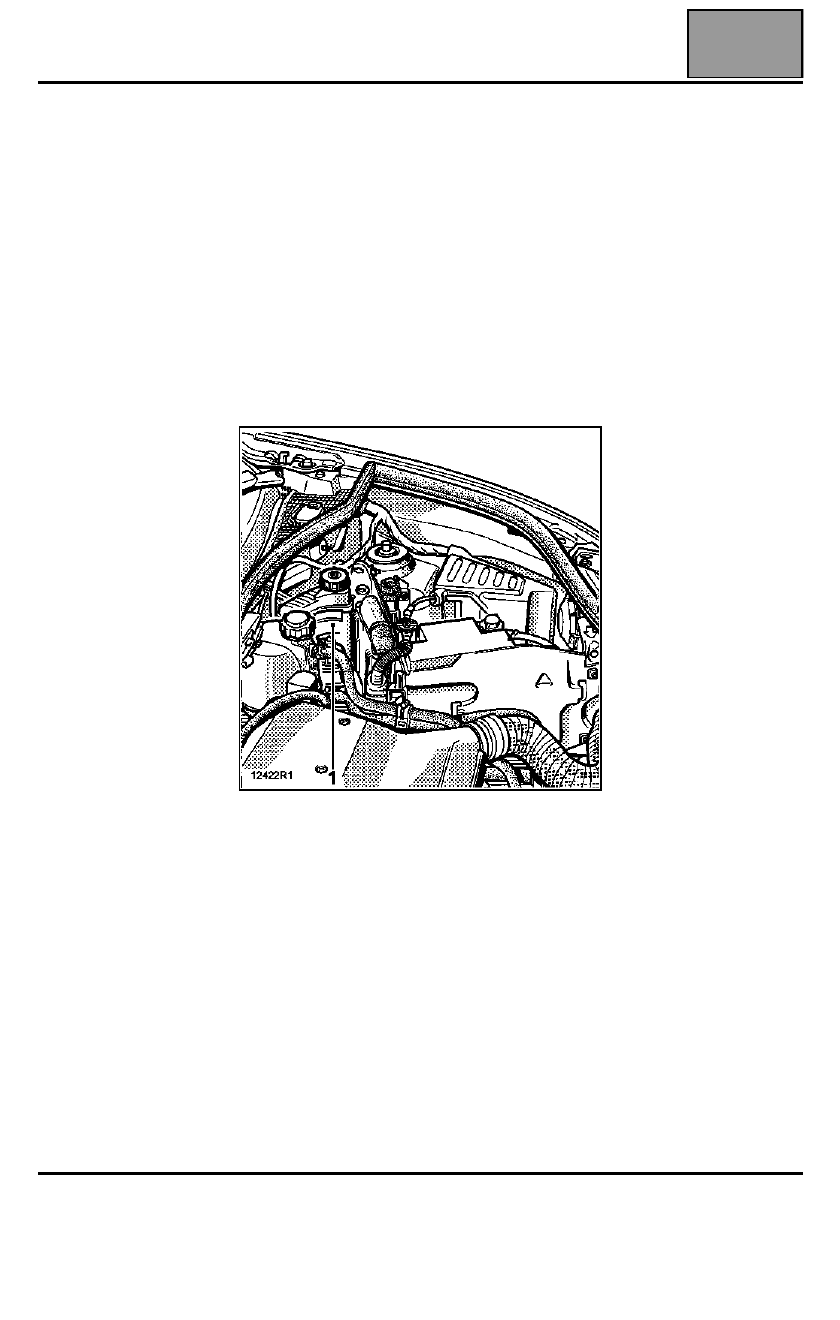

ПРОВЕРКА УРОВНЯ МАСЛА

УРОВЕНЬ МАСЛА В БАЧКЕ НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Для доливки или заправки используйте масло
ELF RENAULTMATIC D2 или MOBIL ATF 220.

Уровень масла считается нормальным, если он
находиться между метками MINI и MAXI на стенке
бачка (1).

АВТОМОБИЛИ С ДВИГАТЕЛЯМИ ВСЕХ

МОДЕЛЕЙ
