ЭЛЕКТРОПРОВОДКА

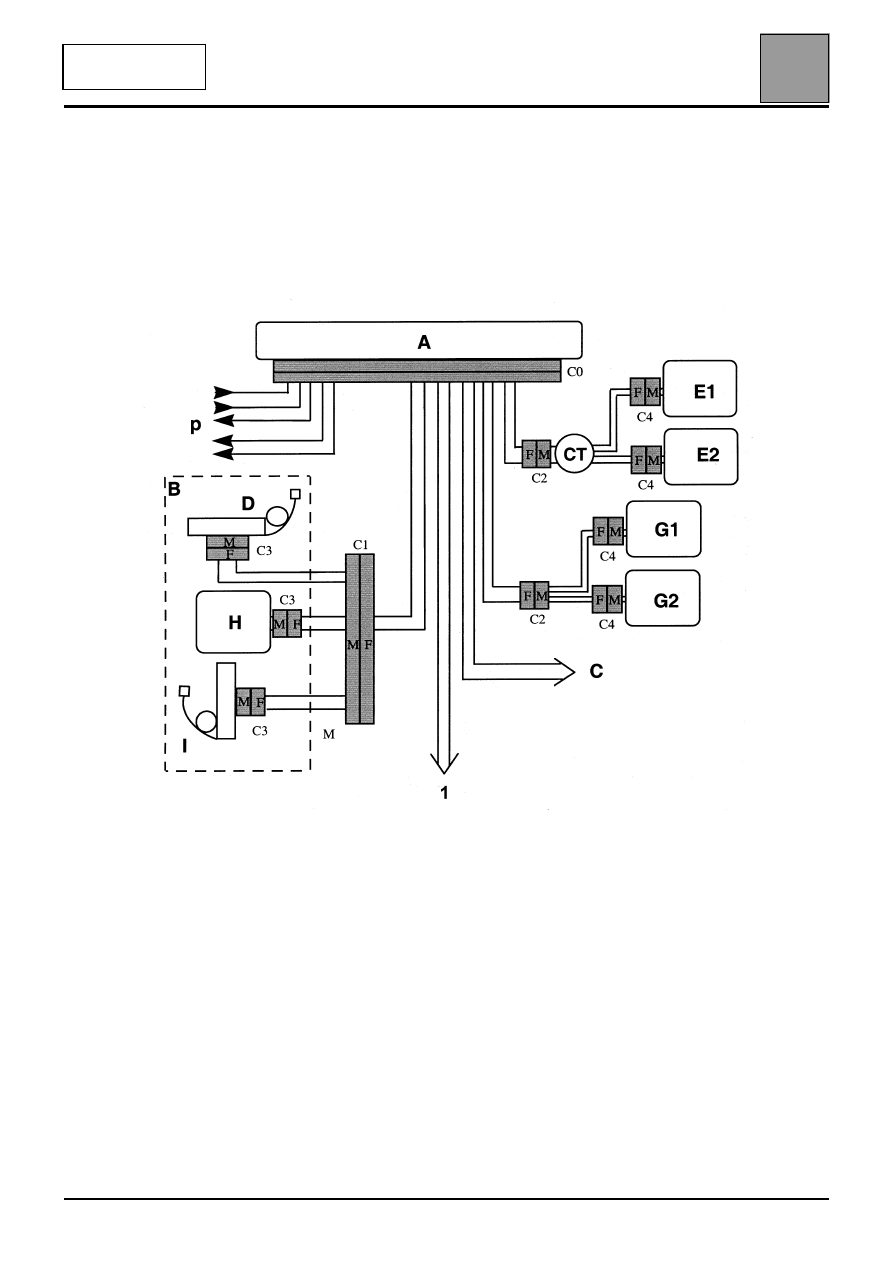

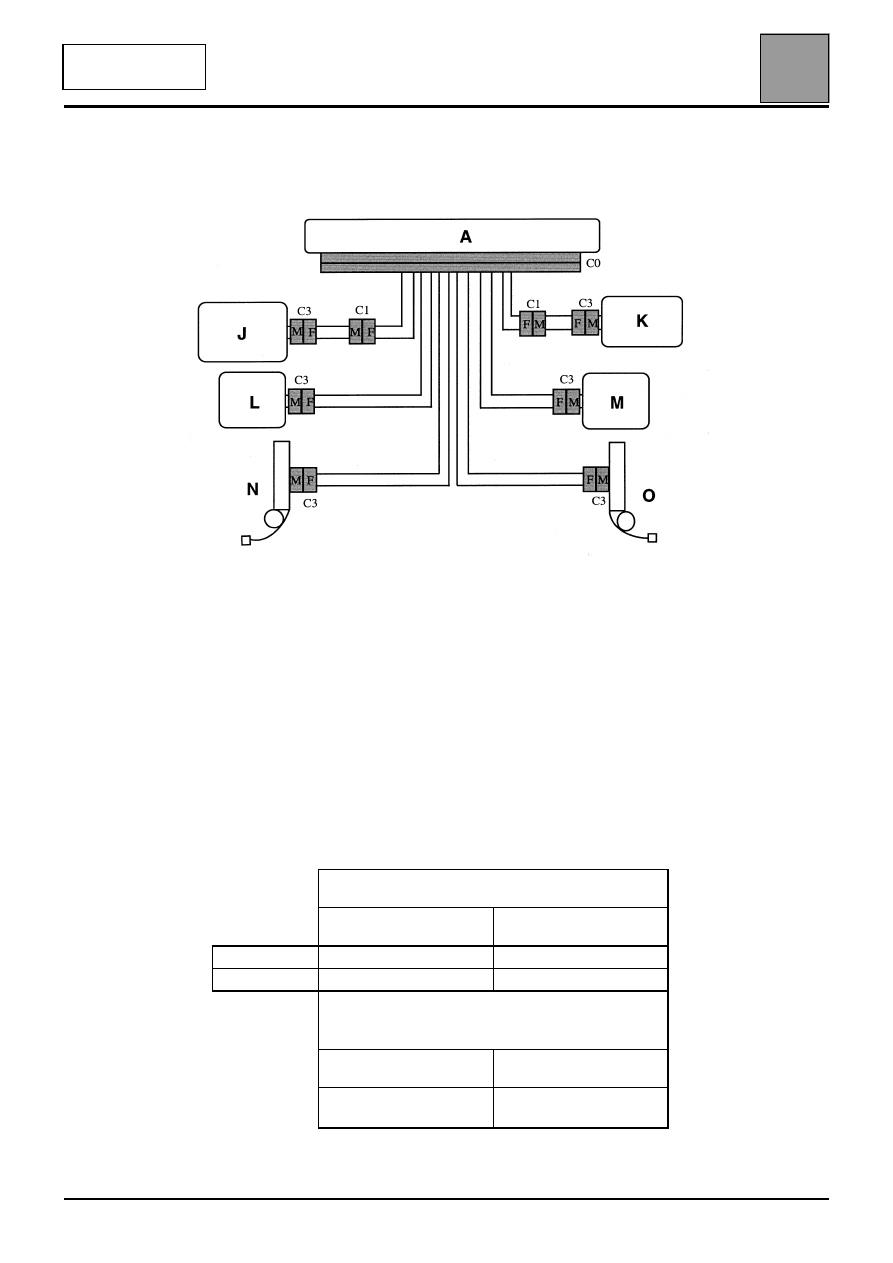

88
88
88
88
88
88
88
88
88
88
88
88
88
88
ACU3
№ VDIAG: 0C
188
ЭЛЕКТРОПРОВОДКА
Подушки безопасности и преднатяжители ремней безопасности
ДИАГНОСТИКА - ВВОДНАЯ ЧАСТЬ
ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ:
– Применение одного из диагностических приборов для идентификации системы данного
автомобиля (считывание типа ЭБУ, номера программы, номера программного обеспечения (Vdiag)
и т. д.)
– Подбор документации "Диагностика", соответствующей идентифицированной системе.
– Учет информации, приведенной в главе "Вводная часть".
– Считывание неисправностей из памяти ЭБУ и использование информации, приведенной в главе
"Интерпретация неисправностей".
Напоминание: Все неисправности интерпретируются в зависимости от типа запоминания
(присутствующая неисправность, запомненная неисправность, присутствующая неисправность
или запомненная неисправность). Проверки, которые необходимо произвести при обработке
конкретной неисправности, выполняются на автомобиле только в том случае, если обнаруженная
диагностическим прибором неисправность интерпретирована в документе по своему типу
запоминания. Тип запоминания устанавливается при приведении в действие диагностического
прибора, после установки карточки в считывающем устройстве в 1-е фиксированное положение и
ее перевода во 2-е фиксированное положение.
Если неисправность определена как запомненная, то условия диагностики указаны в графе
"Указания". Если эти условия не соблюдаются, необходимо руководствоваться методикой
диагностики для проверки цепи вызывающего сомнение элемента, поскольку неисправность на
данный момент отсутствует. Точно так же следует действовать в том случае, когда неисправность
определяется диагностическим прибором как "запомненная" в то время, как в документации она
интерпретируется только как присутствующая.
– Проведение контроля соответствия (выявление возможных нарушений в работе, не обнаруженных
ранее системой самодиагностики) и применение соответствующих методик диагностики в
зависимости от результатов.
– Подтверждение устранения неисправности (отсутствие жалоб у клиента).
– Применение методики диагностики на основе "Жалобы владельца", если неисправность
сохраняется.
Приборы и оборудование, используемые для проведения работ с системами подушек безопасности
и преднатяжителей ремней безопасности:
– Диагностические приборы (кроме XR25).
– комплект переходных колодок и контактных плат для использования функции "Проверка жгутов проводов
подушек безопасности и преднатяжителей ремней безопасности" приборов CLIP и NXR или тестера XRBAG
с новой 75-контактной переходной колодкой B53 к разъему оранжевого цвета ЭБУ).
– Мультиметр.
В данный документе приводится диагностика, применимая ко всем блокам управления подушек
безопасности AUTOLIV ACU3 с версией программного обеспечения (VDIAG) 0C,
устанавливаемых на автомобилях LAGUNA.
Для диагностики данной системы необходимо следующее:
– Электросхема системы данного автомобиля;
– Приборы и оборудование, указанные в параграфе "Приборы и оборудование,
используемые для проведения работ".
ACU3X741.0
88-17
