ПЕРЕДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

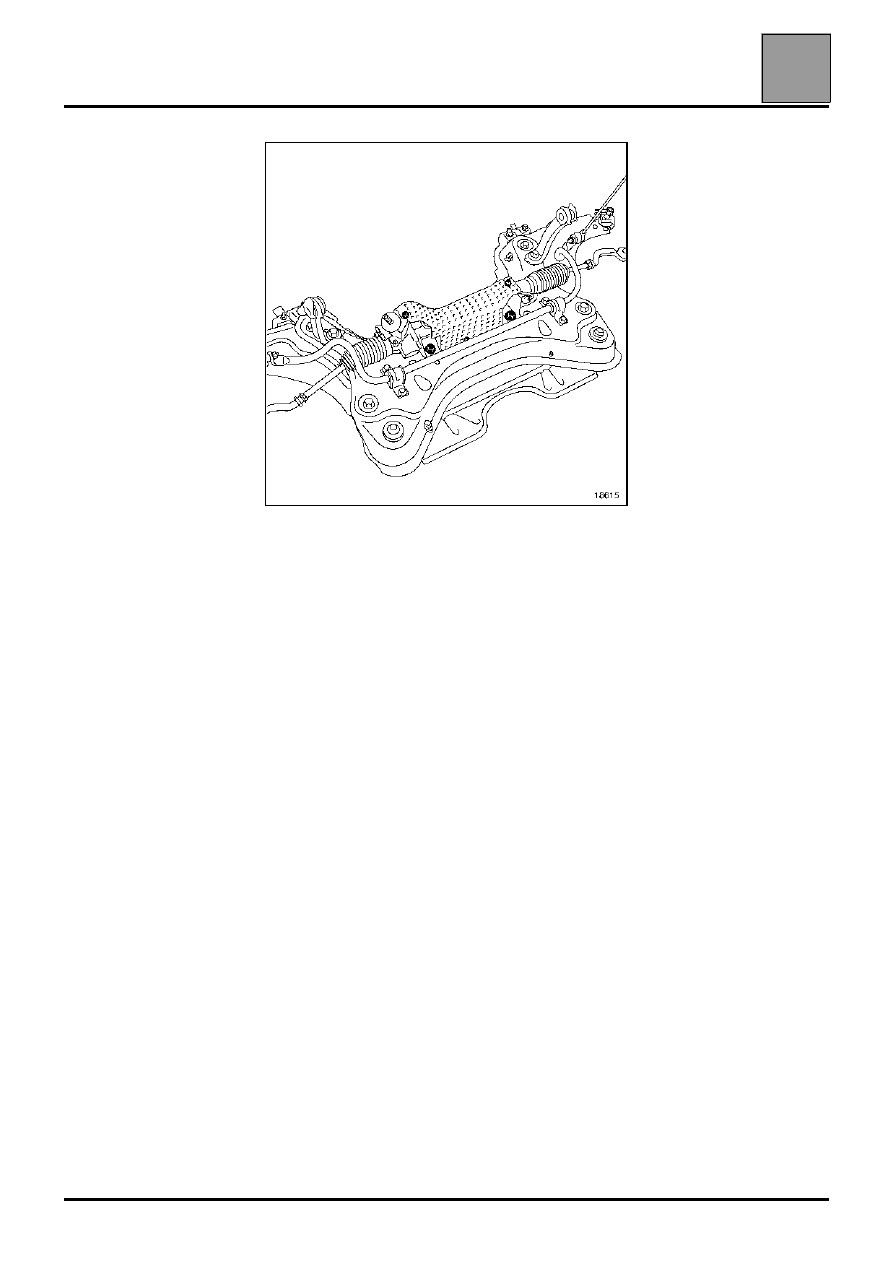

Подрамник

31

31-16

УСТАНОВКА

Соберите новый подрамник.

Замените болты подрамника и затяните их
требуемым моментом. Установка производится в
порядке, обратном снятию.

ВНИМАНИЕ: при установке болта клеммного
соединения вилки карданного шарнира
рулевого вала необходимо отрегулировать
рулевую колонку (см. Рулевое управление).

ПРИМЕЧАНИЕ: если на автомобиле установлены
ксеноновые лампы, то необходимо выполнить их
инициализацию (см. глава 80 "Инициализация").

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

33

33-1

133

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

Снимите оба задних колеса.
Отсоедините тросы привода стояночного тормоза
от балки задней подвески.

СНЯТИЕ

Снимите:
– прижимную пружину колодок,
– две пробки направляющих пальцев,
– два болта крепления направляющих пальцев,

Подвесьте скобу тормоза к кузову и снимите
тормозные накладки.

УСТАНОВКА

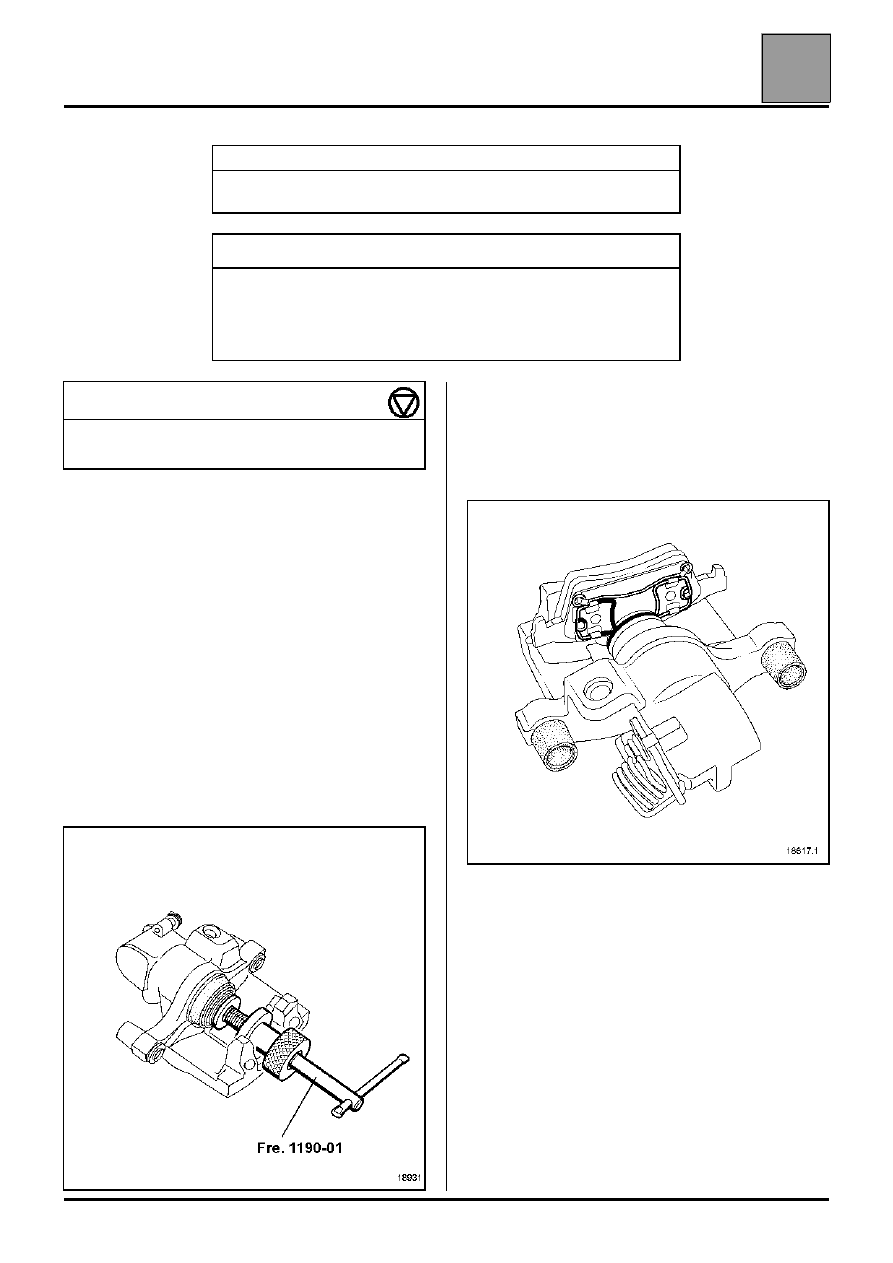

Переместите поршень до упора внутрь цилиндра,
вращая поршень с помощью приспособления
Fre. 1190-01.

Установите новые тормозные накладки, начиная с
внутренней накладки.

ВНИМАНИЕ: внутренняя накладка снабжена
прижимной пружиной, которую необходимо завести
в канавку колесного цилиндра.

Установите скобу на направляющую колодку, начав
с крепления нижнего болта направляющего
пальца.

Установите направляющие пальцы.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Fre. 1190-01

Приспособление для перемещения
поршня внутрь колесного цилиндра

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Ключ с собачкой и насадком

FACOM REF 68 PE

Шестигранный насадок

FACOM REF EH 107

Динамометрический ключ с
ограниченным крутящим моментом

МОМЕНТЫ ЗАТЯЖКИ даН.м

Болты крепления колес

10,5

Болт крепления направляющего пальца

0,7

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Тормозные колодки

33

33-2

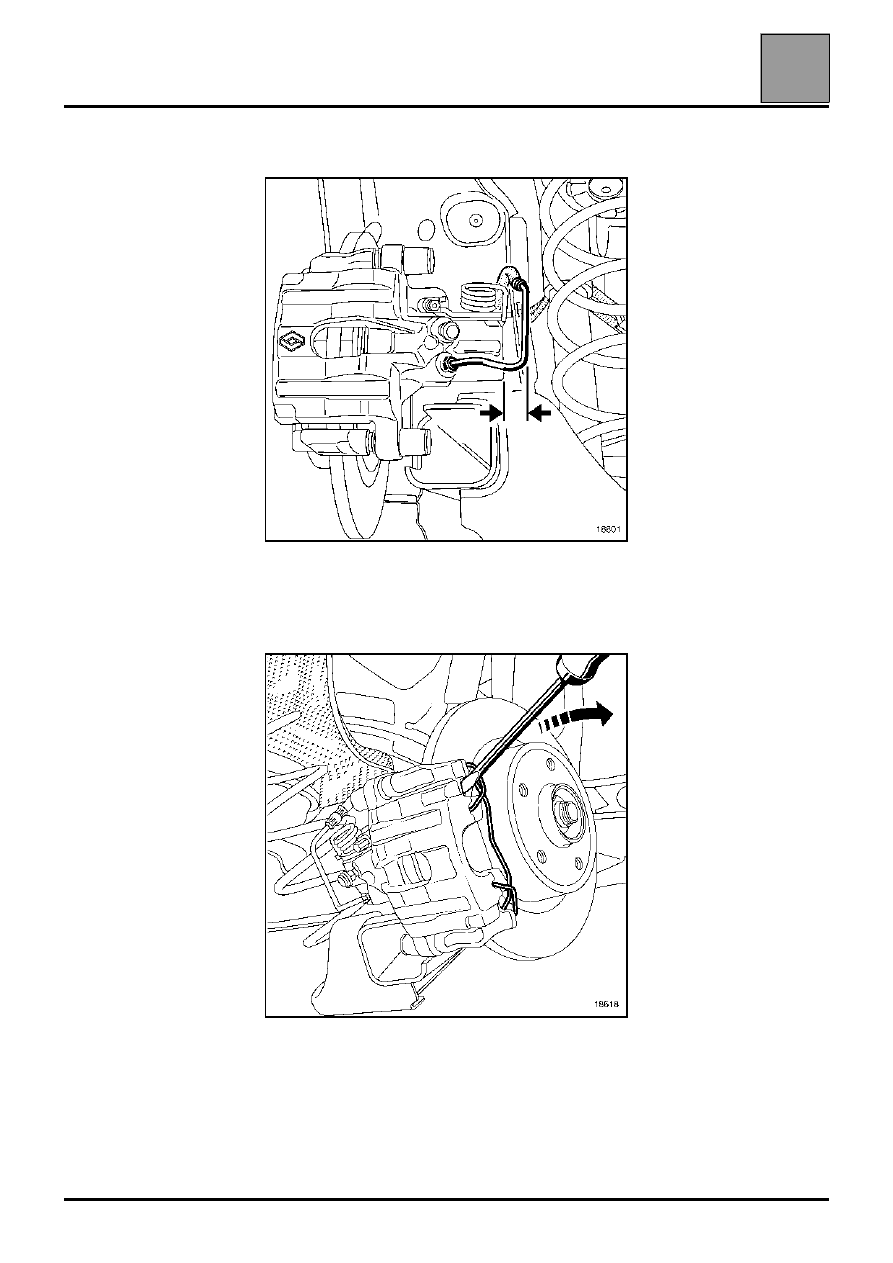

Соблюдайте расстояние в 20 мм между коленом
трубки и скобой заднего тормоза.

Установка пружины:

●

вставьте пружину в нижнюю часть скобы,

●

с помощью отвертки наденьте пружину на верх
суппорта.

Подсоедините тросы привода стояночного тормоза.
Установите колеса.

ВНИМАНИЕ: перед тем, как поехать на
автомобиле, нажмите несколько раз на педаль
тормоза для установки поршней колесных
цилиндров в рабочее положение.

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Скобы тормозных механизмов

33

33-3

333

ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Скобы тормозных механизмов

СНЯТИЕ

Снимите колеса.

Установите нажимное устройство на педаль
тормоза,чтобы избежать утечки тормозной
жидкости.

Отсоедините тросы привода стояночного тормоза
от задней подвески.

Отсоедните штуцер тормозного клапана на скобе.

Снимите:
– наружную пружину скобы,
– трос привода стояночного тормоза со скобы,
– тормозной шланг со скобы,
– две заглушки, расположенные на концах

направляющих пальцев,

– два болта направляющих пальцев.

Снимите скобу и извлеките тормозные колодки.

УСТАНОВКА

Переместите поршень внутрь цилиндрадо упора,
вращая его с помощью приспособления
Fre. 1190-01.

Установка производится в порядке, обратном
снятию.

Если дно бачка гидропривода не обнажилось во
время операции, выполните частичную прокачку
гидропривода тормозов, если да, то произведите
полную прокачку(см. описание операции удаления
воздуха из тормозной системы).

РЕМОНТ

Поршень рабочего цилиндра заднего тормоза
заменить нельзя. Можно заменить только
защитный колпачок поршня, а также болты
крепления направляющих пальцев и их защитные
чехлы.

Очистите детали денатуратом.

Замените все дефектные детали новыми
заводскими и установите:
– защитный колпачок,
– болты крепления направляющих пальцев,
– защитные чехлы направляющих пальцев.

ВНИМАНИЕ! Перед поездкой на автомобиле
нажмите несколько раз на педаль тормоза для
установки поршней колесных цилиндров в рабочее
положение.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Fre. 1190-01

Приспособление для
перемещения поршня внутрь
цилиндра

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Болты крепления колес

10,5

Болт крепления направляющего
пальца

0,7

Болт крепления тормоза

10,5
