Renault Laguna II. Руководство - часть 122

ПРИВОД ПЕРЕДНИХ КОЛЕС

Приводные валы

29

29-3

Приводные валы

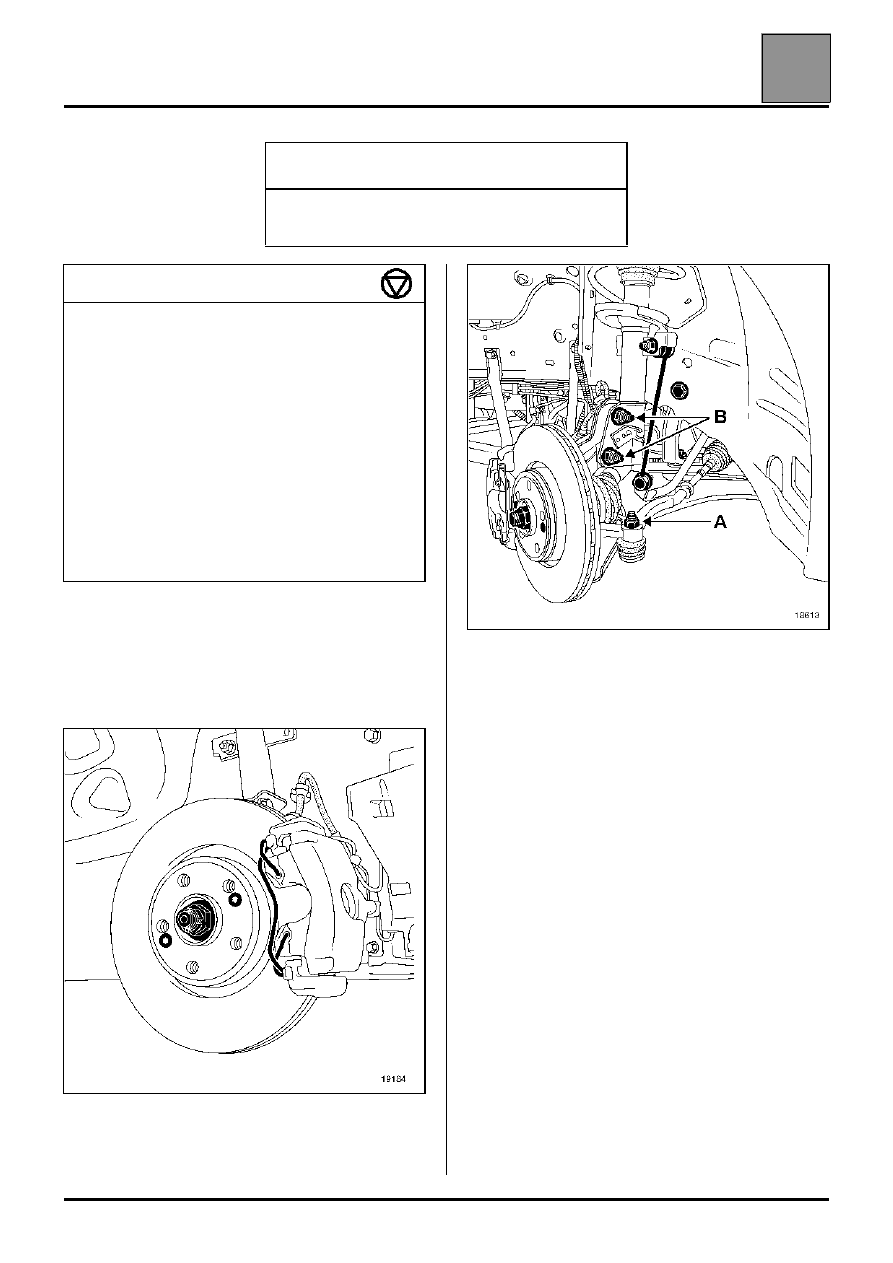

СНЯТИЕ СО СТОРОНЫ КОЛЕСА

Установите автомобиль на двухстоечный
подъемник.

Снимите:
– передние колеса,
– гайку ступицы,

– гайку пальца шарового шарнира наконечника

рулевой тяги (A),

– болты (B) амортизаторной стойки к поворотному

кулаку.

Вдвиньте приводной вал в поворотный кулак,
наклонив его для этого.

Выньте из ступицы шлицевой хвостовик наружного
шарнира вала.

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

T. Av.  476

Съемник шаровых шарниров

Rou 604-01 Фиксатор ступицы

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка болта крепления амортизаторной
стойки к поворотному кулаку

18

Гайка крепления пальца шарового
шарнира наконечника рулевой тяги

3,7

Гайка ступицы

28

Болты крепления колес

10,5

Болты крепления держателя
гофрированного чехла внутреннего
шарнира левого приводного вала к
коробке передач

3

Болты крепления к промежуточной
опоре

3

18613

ПРИВОД ПЕРЕДНИХ КОЛЕС

Приводные валы

29

29-4

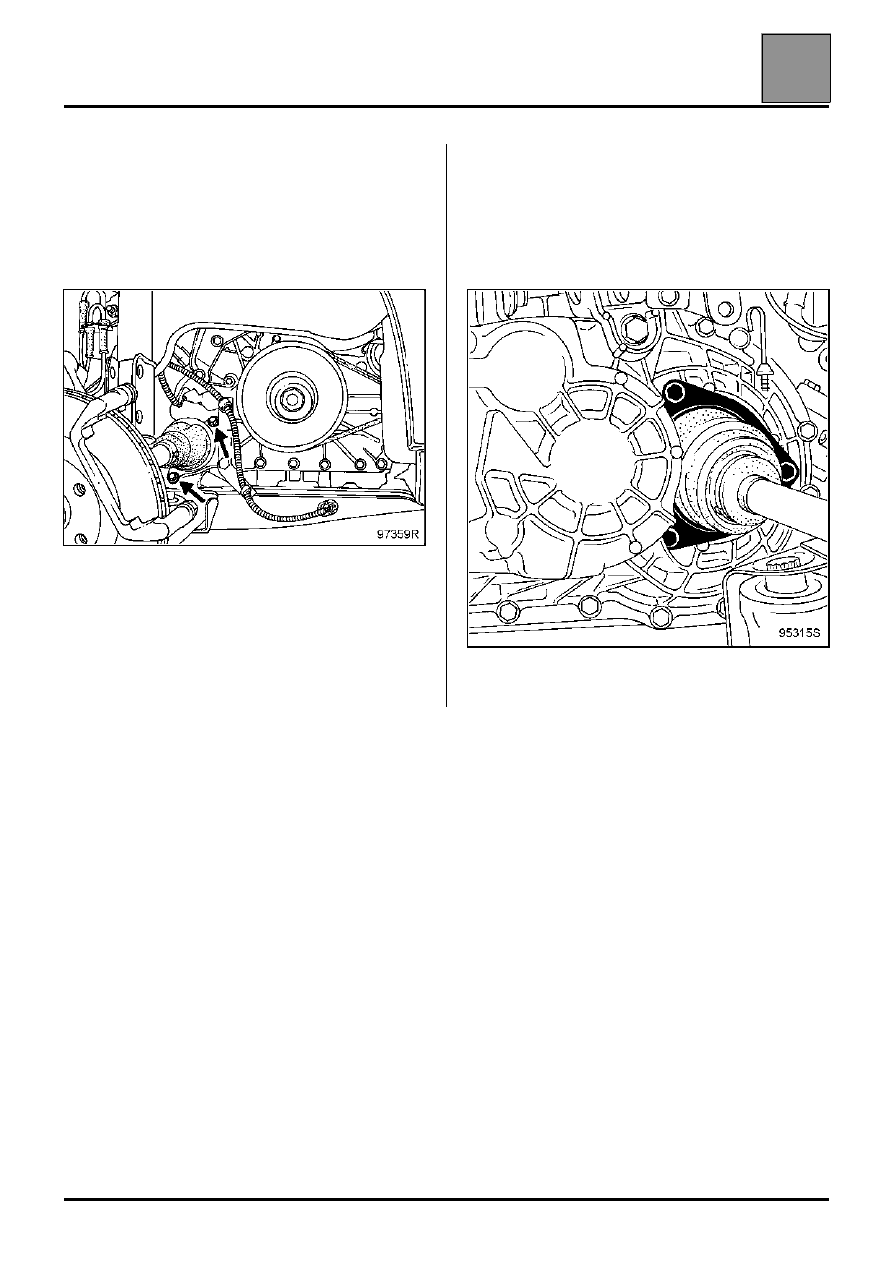

СНЯТИЕ СО СТОРОНЫ КОРОБКИ

С правой стороны:

Снимите:
– два болта крепления промежуточной опоры,

– выньте хвостовик приводного вала из полуосевой

шестерни.

С левой стороны:

Слейте масло из коробки передач.

Снимите:
– три болта крепления держателя гофрированного

чехла внутреннего шарнира к коробке передач,

– выньте внутренний шарнир вала из коробки

передач.

97359R

95315S

ПРИВОД ПЕРЕДНИХ КОЛЕС

Приводные валы

29

29-5

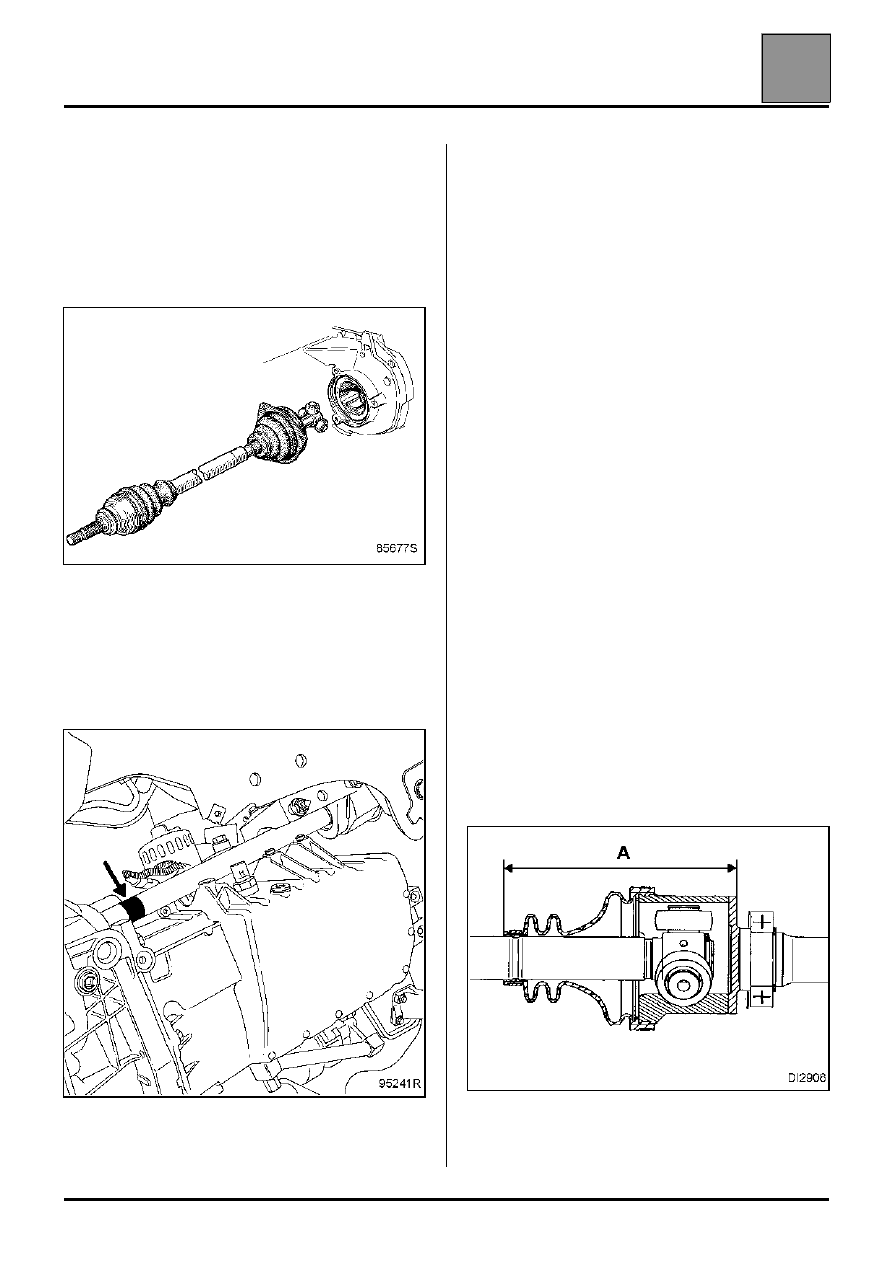

ЗАМЕНА

С левой стороны:

Снимите пластмассовый кожух с гофрированного
чехла внутреннего шарнира и введите приводной
вал в полуосевую шестерню, удерживая вал как
можно более горизонтально.

С правой стороны:

Очистите гнездо подшипника в промежуточной
опоре.

Проверьте состояние посадочного пояска манжеты
на промежуточном валу.

ПРИМЕЧАНИЕ: рекомендуется заменять манжету
фланца дифференциала при каждом снятии
приводного вала (см. соответствующую главу).

Не снимая кожух нанесите смазку MOLYKOTE BR2
на шлицы хвостовика внутреннего шарнира.

Расположите приводной вал напротив полуосевой
шестерни и вставьте вал в полуосевую шестерню.

С обеих сторон:

Установите приводной вал в полуосевую
шестерню, а затем введите шлицевой хвостовик
наружного шарнира вала в ступицу.

Шлицевой хвостовик наружного шарнира должен
входить свободно почти до конца резьбы для гайки
ступицы.

Далее установка производится в порядке,
обратном снятию.

НАРУЖНАЯ ЧАСТЬ ПРАВОГО ПРИВОДНОГО
ВАЛА (Особенности)

Заложите в гофрированный чехол смазку в
требуемом количестве и равномерно распределите
ее по чехлу.

ПРИМЕЧАНИЕ: Количество закладываемой
смазки должно строго соответствовать
указанному в разделе "Применяемые
материалы".

Вставьте гладкий стержень с закругленным концом
между гофрированным чехлом и корпусом
шарнира, чтобы выпустить "избыток" воздуха из
чехла.

85677S

95241R

DI2908

ПРИВОД ПЕРЕДНИХ КОЛЕС

Приводные валы

29

29-6

Переместите корпус шарнира по валу так, чтобы
получить размер A = 156 ± 1 мм (размер между
концом чехла и участком наибольшего диаметра
обработанной поверхности корпуса шарнира).

Установите хомут большого размера и обожмите
его с помощью щипцов OETIKER, Каталожный
номер 1090 (см. "Гофрированный чехол
внутреннего шарнира - шарнир RC 491).

Установите фиксатор ступицы Rou. 604-01 и
затяните гайку ступицы с рекомендованным
моментом.

Установите плавающую скобу тормоза (см.
соответствующий раздел).

В дальнейшем установка производится в порядке,
обратном снятию. Затяните все гайки с
рекомендуемыми моментами.

Обеспечьте правильное расположение
электропроводки антиблокировочной тормозной
системы.

Залейте масло в картер коробки передач или
долейте масло до требуемого уровня (в
зависимости от того, что требуется).

Не используйте инструмент с острыми
кромками, который может повредить
гофрированный чехол.

Несколько раз нажмите на педаль тормоза для
приведения поршней колесных цилиндров в
рабочее положение.

ПОДШИПНИК ОПОРЫ ПРОМЕЖУТОЧНОГО
ВАЛА

ЗАМЕНА

Снимите правый приводной вал в сборе.

Спрессуйте с вала подшипник на прессе,
прикладывая нагрузку к съемнику FACOM U53T
или аналогичному.

Примите меры, чтобы не поцарапать посадочный
поясок манжеты на промежуточном валу.

УСТАНОВКА

Смажьте участок вала, на который
устанавливается подшипник.

Наденьте новый подшипник на вал, а затем
напрессуйте его до упора, пользуясь отрезком
трубы, чтобы нагрузка прилагалась к внутреннему
кольцу подшипника.

Перед установкой приводного вала очистите и
смажьте гнездо в промежуточной опоре под
подшипник.
