ТУРБОНАДДУВ

Воздухо-воздушный охладитель

12

12-35

ДВИГАТЕЛЬ

F9Q

Воздухо-воздушный охладитель

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:
– передние колеса и обтекатель под двигателем,
– облицовку радиатора;
– переднюю часть грязезащитных щитков.

Отсоедините колодки проводов от
противотуманных фар.

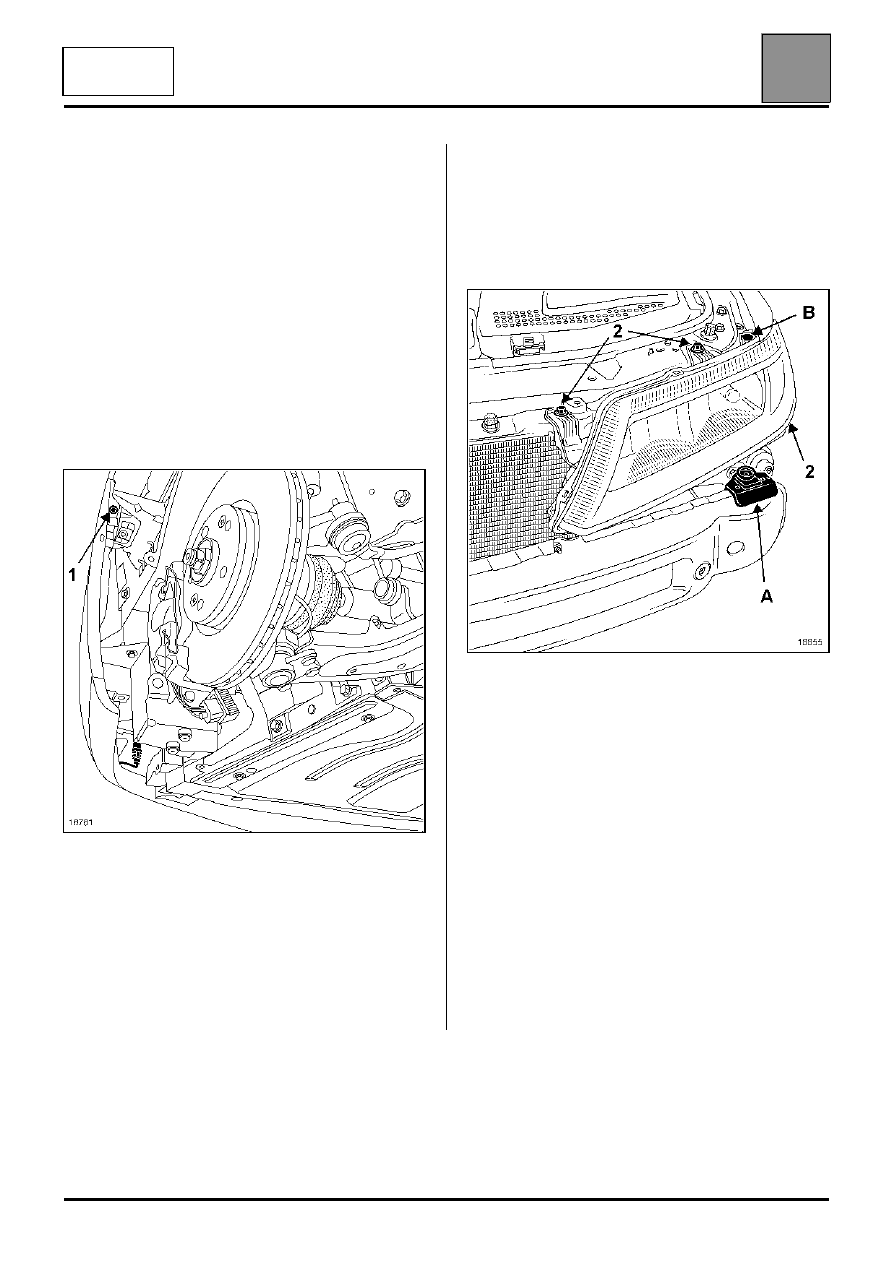

Снимите:
– два болта (1) крепления бампера,

– бампер, сдвигая его вперед, отсоединив трубку

омывателя фар, если он есть.

– Две верхние направляющие (A) бампера.

Отсоедините держатель (B) от каждой блок-фары.

Снимите:
– три болта крепления (2) каждой фары,
– обе фары, разъединив их разъемы.

ВАЖНОЕ ЗАМЕЧАНИЕ:

После установки блок-фар необходимо произвести
их регулировку:
– установите автомобиль на ровную поверхность.
– установите ручку корректора на 0.
– выполните регулировку.

Если автомобиль оснащен ксеноновыми фарами,
необходимо произвести инициализацию системы и
регулировку фар (см. главу "ксеноновые фары,
инициализация системы").

ВНИМАНИЕ!
Для фар, оснащенных ксеноновыми лампами,
запрещается включать лампу, если она не
установлена в блок-фару (опасно для зрения).

18781

18855

ТУРБОНАДДУВ

Воздухо-воздушный охладитель

12

12-36

ДВИГАТЕЛЬ

F9Q

Воздухо-воздушный охладитель

СНЯТИЕ

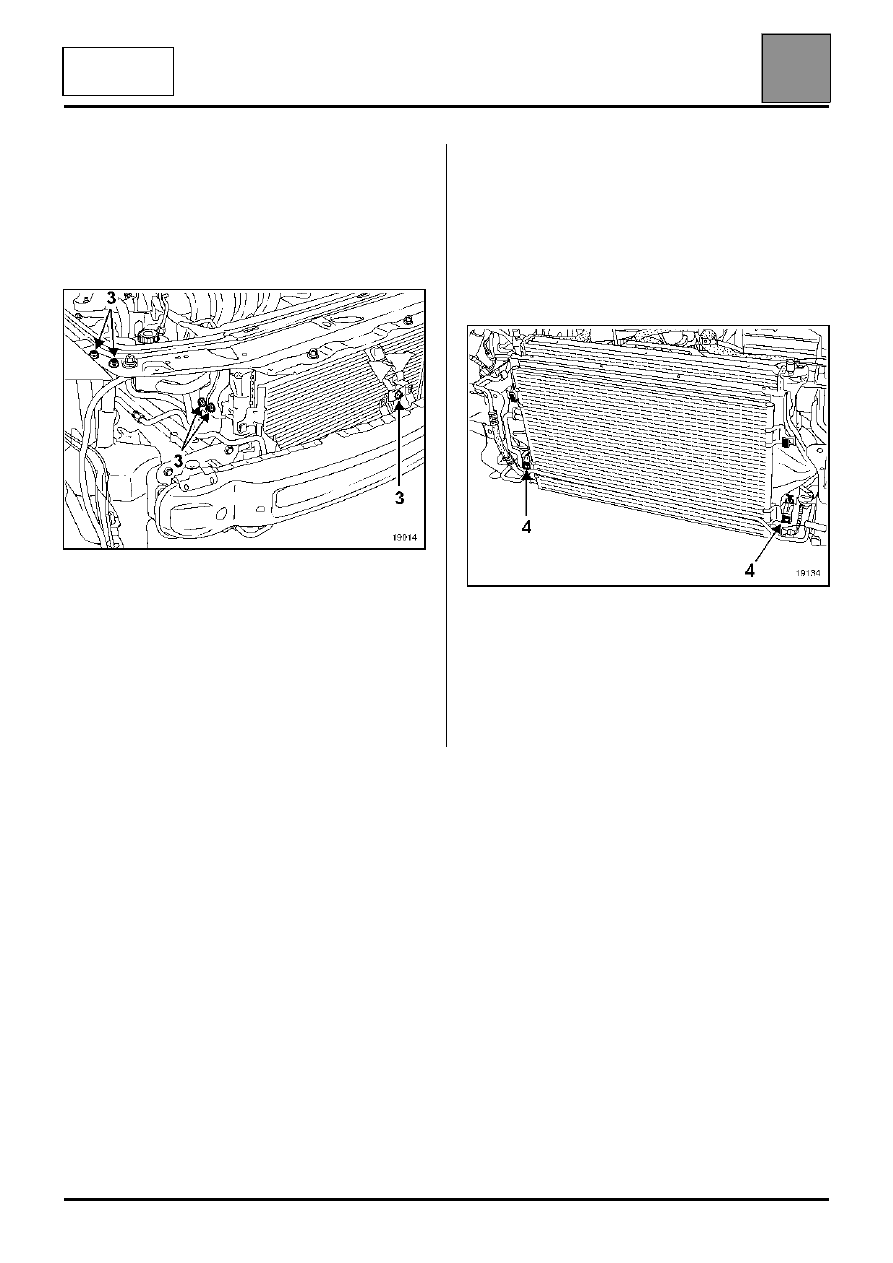

Снимите девять болтов (3) крепления верхней
поперечины.

Отсоедините тягу привода замка капота и снимите
верхнюю поперечину.

Отсоедините от охладителя трубопроводы
подвода и отвода воздуха.

Снимите:
– скобы (4) конденсора системы

кондиционирования воздуха и отведите
конденсор в сторону, если он есть,

– воздухо-воздушный охладитель, отсоединив его

нижнюю часть от пружинных держателей.

УСТАНОВКА

Установка производится в порядке, обратном
снятию.
Отрегулируйте фары.

СИСТЕМА ТОПЛИВОПОДАЧИ

Особенности

13

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

113

СИСТЕМА ТОПЛИВОПОДАЧИ

Особенности

Система топливоподачи представляет собой систему без возврата топлива в бак.

Давление подачи топлива не зависит от нагрузки двигателя.

Система состоит из:
– Топливораспределительной рампы (1) без штуцера возвратного трубопровода и без регулятора давления

топлива,

– единственного трубопровода (2), идущего от топливного бака,
– узла подачи топлива насос/датчик/топливный фильтр, включающего регулятор давления (3), топливный

насос (4) и топливный фильтр (5) (узел находится в топливном баке),

– бачка системы улавливания паров топлива (6).

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ ТОПЛИВОПОДАЧИ

13-1

СИСТЕМА ТОПЛИВОПОДАЧИ

Особенности

13

13-2

ДВИГАТЕЛИ

ВСЕХ МОДЕЛЕЙ

ОБЩИЕ СВЕДЕНИЯ

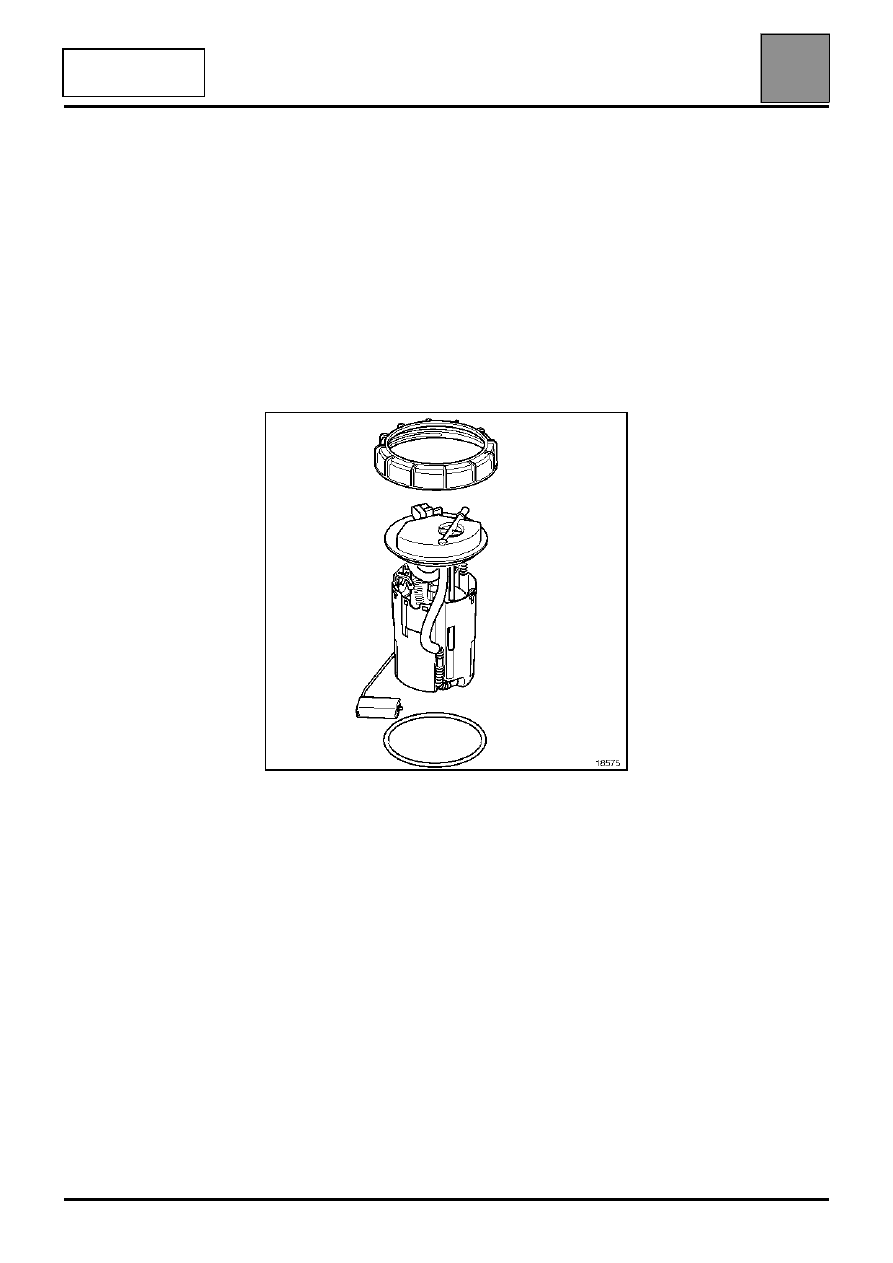

Топливный фильтр (несъемный) находится в
топливном баке и является составной частью узла
топливный насос/датчик уровня топлива.
Для замены топливного фильтра необходимо
заменить узел топливный насос/датчик уровня
топлива.

Тем не менее, контроль давления подачи топлива
и производительности топливного насоса
позволяет произвести диагностику узла топливный
насос/датчик уровня топлива.

18575
