Renault Laguna II. Руководство - часть 31

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-15

ДВИГАТЕЛЬ

K4M

Установка фаз газораспределения

Поверните распределительные валы так, чтобы
пазы были направлены вниз, как показано на
рисунке ниже.

Вверните фиксатор верхней мертвой точки
Mot. 1489, затем медленно и без рывков
проверните коленчатый вал на один оборот по
часовой стрелке (если смотреть со стороны
привода ГРМ), пока вал не встанет на фиксатор.

Убедитесь, что положение пазов
распределительных валов соответствует
положению, указанному на рисунке выше.

Снимите:
– шкив коленчатого вала, заблокировав маховик

отверткой,

– верхнюю крышку (1),
– промежуточную крышку привода механизма

газораспределения (2).

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Ремень привода газораспределительного механизма

11

11-16

ДВИГАТЕЛЬ

K4M

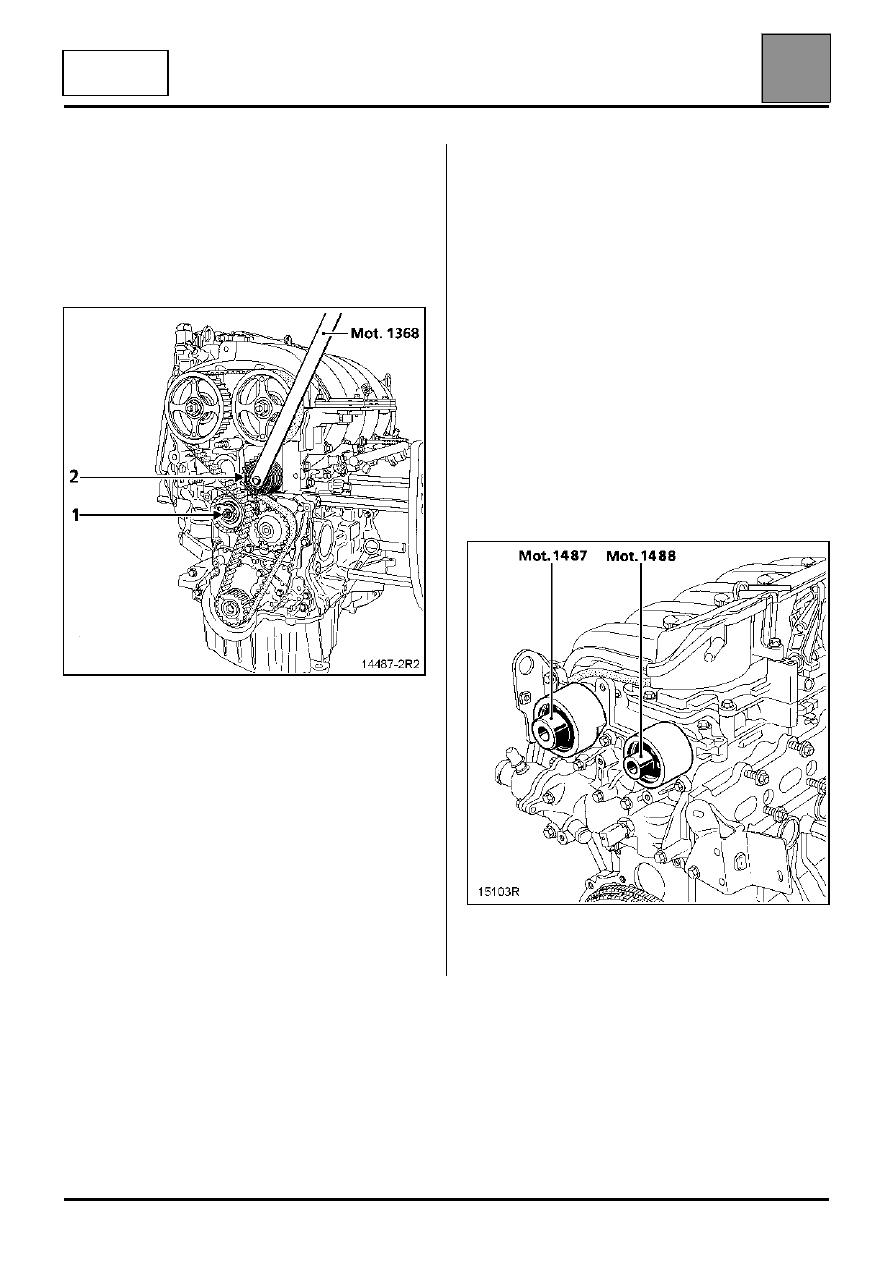

Ослабьте ремень привода
газораспределительного механизма, отвернув
гайку (1), натяжного ролика.

Чтобы снять со шкивов ремень привода
газораспределительного механизма, снимите
обводной ролик (2)с помощью приспособления
Mot. 1368.

ВНИМАНИЕ: обязательно обезжирьте носок
коленчатого вала, отверстие зубчатого шкива
распределительного вала и опорные
поверхности шкива коленчатого вала, чтобы
избежать проскальзывания между
газораспределительным механизмом и
коленчатым валом, которое может привести к
выходу двигателя из строя.

УСТАНОВКА

При замене ремня привода
газораспределительного механизма обязательно
замените натяжной и обводной ролики
газораспределительного механизма.

Установите:
– ремень привода газораспределительного

механизма (обязательно следуя методике,
описанной в главе 07 "Процедура натяжения
ремня привода газораспределительного
механизма",

– ремень привода вспомогательного оборудования

(см. главу 07 "Натяжение ремня привода
вспомогательного оборудования"),

– новые заглушки:

●

распределительного вала впускных клапанов
(Mot. 1487),

●

распределительного вала выпускных клапанов
(Mot. 1488).

– правую опору маятниковой подвески, затянув

болты крепления требуемым моментом (см.
главу 19 "Маятниковая подвеска").

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-17

ДВИГАТЕЛЬ

L7X

Прокладки головки блока цилиндров

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отключите аккумуляторную батарею.

Снимите:

– переднее правое колесо,

– передний правый подкрылок и боковой защитный

щиток

– кронштейн бачка гидроусилителя рулевого

управления,

– верхнюю крышку двигателя,

– ремень привода вспомогательного оборудования

(см. методику, описанную в главе 07 "Натяжение

ремня привода вспомогательного

оборудования"),

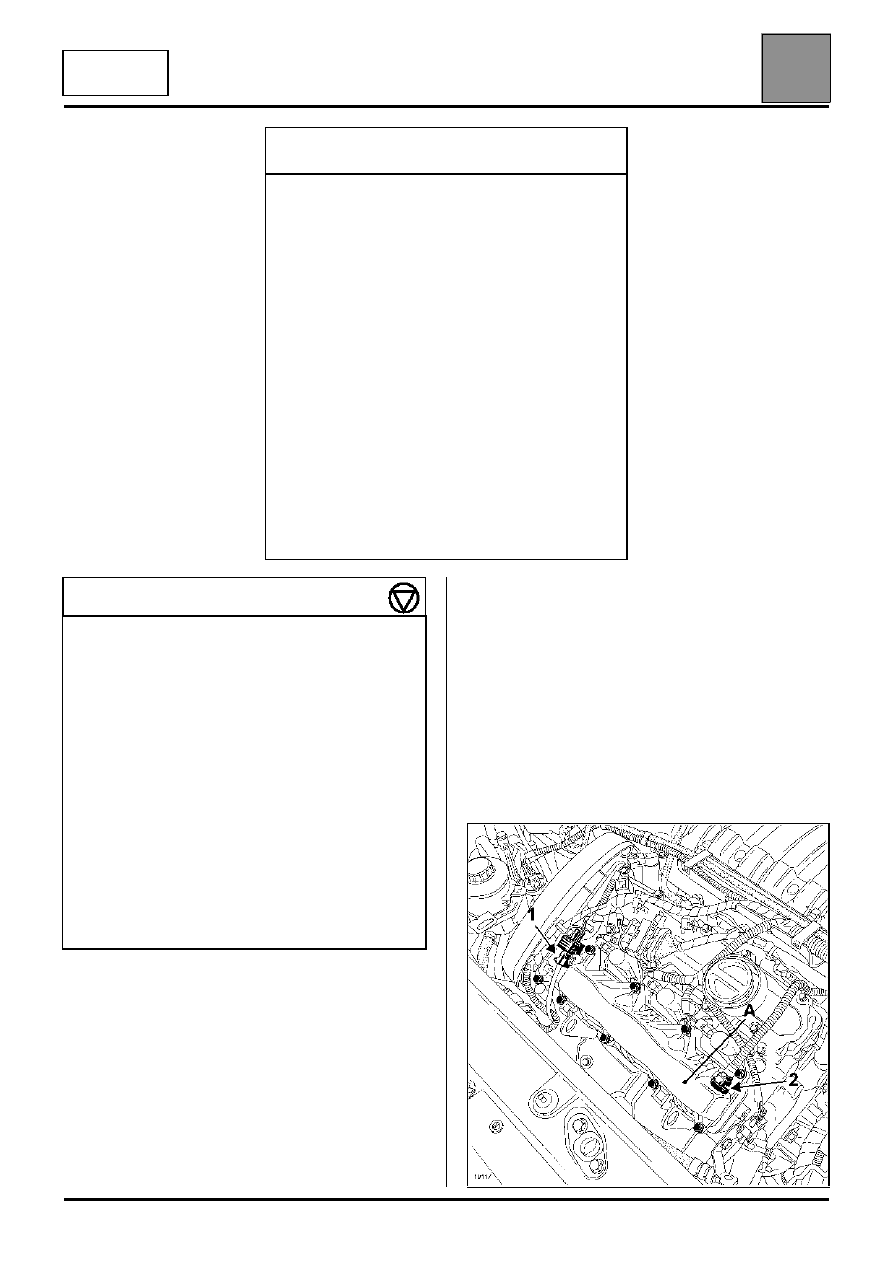

– крышку распределительного вала (A),

разъединив разъем (1), затем отсоедините

колодку от крышки распределительного вала, а

также шланг (2).

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И

СПЕЦИНСТРУМЕНТ

Mot. 1428

Приспособление для блокировки

ступиц распределительных

валов выпускных клапанов

Mot. 1430

Фиксатор для регулировки

зубчатых шкивов

распределительных валов и

коленчатого вала

Mot. 1430-01 Фиксатор для проверки

регулировки зубчатых шкивов

распределительных валов и

коленчатого вала

Mot. 1436

Зажим для блокировки ремня

привода газораспределительного

механизма

Mot. 1453

Опорная перекладина для

вывешивания двигателя

Mot. 1505

Приспособление для проверки

натяжения ремня привода

Mot. 1555

Приспособление для блокировки

ступиц распределительных

валов впускных клапанов

МОМЕНТЫ ЗАТЯЖКИ, даН.м

Гайка крепления натяжного ролика

2,5

Болт крепления зубчатых шкивов

распределительных валов

1

Болт крепления кронштейна натяжного

ролика

2,5

Болт крепления верхней тяги

маятниковой подвески

10,5

Болт крепления к двигателю верхнего

кожуха опоры маятниковой подвески

двигателя

6,2

Болт крепления к кузову ограничителя

хода маятниковой подвески

2,1

Болт крепления акустической массы

2,1

Болт крепления шкива коленчатого вала

2,5

Болт крышки распределительных

валов

1

Болты крепления колес

10,5

ПЕРЕДНЯЯ И ВЕРХНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладки головки блока цилиндров

11

11-18

ДВИГАТЕЛЬ

L7X

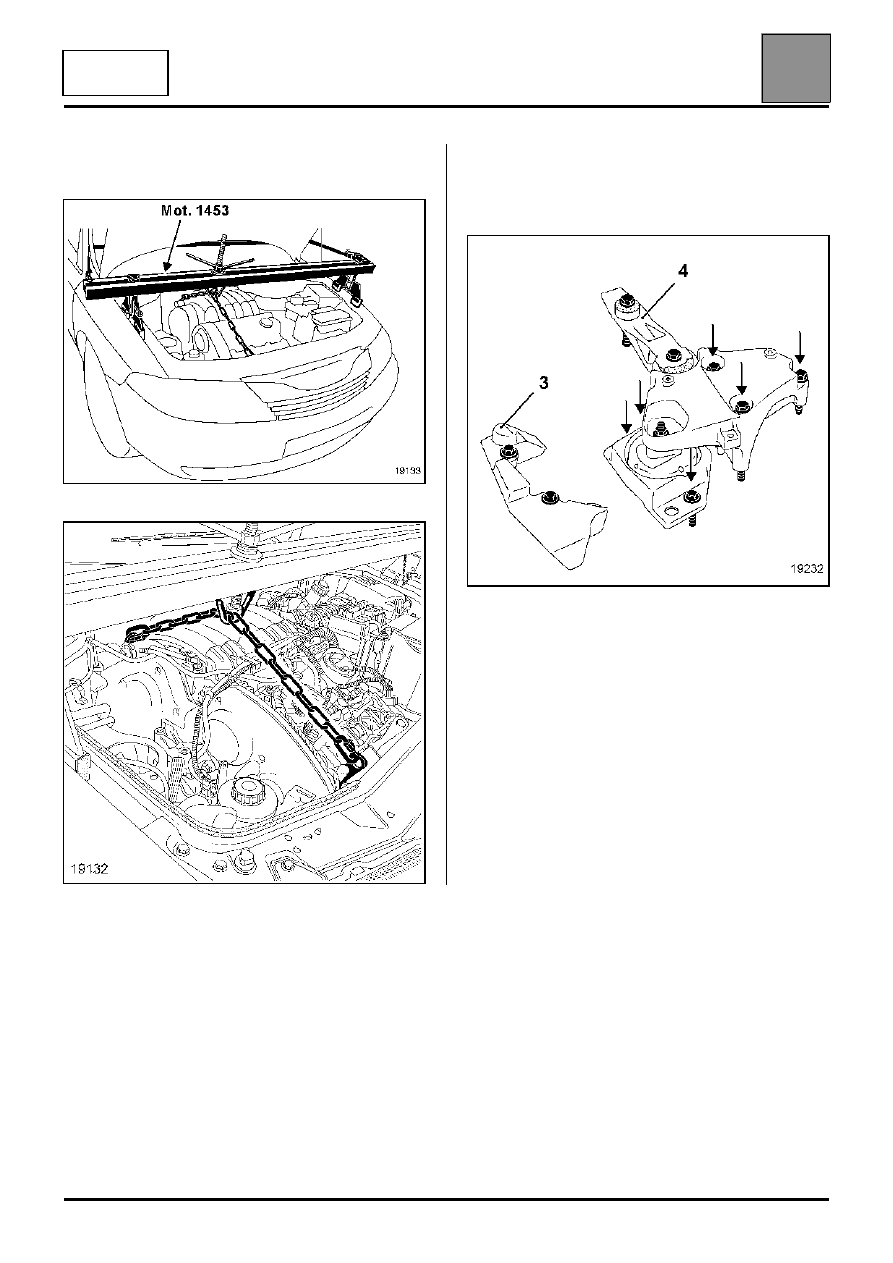

Установите опорную перекладину для
вывешивания двигателя.

Снимите:
– акустическую массу (3),
– болты крепления тяги (4), затем снимите узел

опоры маятниковой подвески-ограничитель хода.
