КОНДИЦИОНЕР

Соединительные трубопроводы

62-4

62

Трубопроводы холодильного контура снабжены в
зоне щита передка быстроразъемными
защелкиваемыми соединениями.

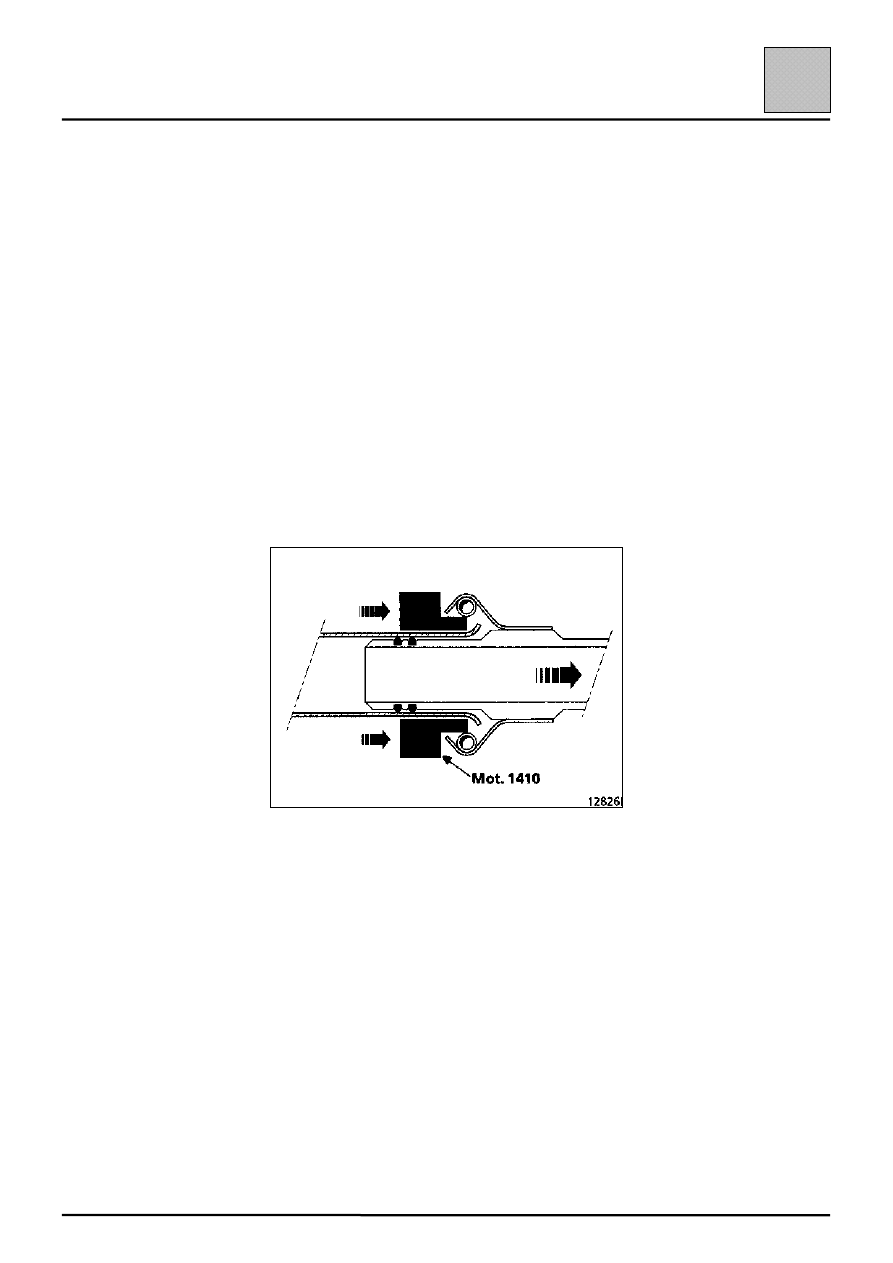

СПОСОБ РАЗЪЕДИНЕНИЯ

Слейте хладагент R134a из системы при помощи
заправочной станции.

Оденьте на трубопровод, не имеющий
быстроразъемного соединения, наиболее
подходящее по диаметру приспособление
Mot. 1410.

Потяните приспособление на себя для
разблокировки внутренней стопорной пружины,
затем одновременно потяните за трубопроводы,
чтобы разъединить их.

Установите заглушки в отверстия.

УСТАНОВКА

Защелкните соединения, не используя
приспособление, при этом соединения должны
располагаться строго по оси жестких патрубков.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом,
применяемым для компрессора.

КОНДИЦИОНЕР

Соединительные трубопроводы

62-5

62

Отсоедините аккумуляторную батарею.

Слейте хладагент R134a из системы при помощи
заправочной станции.

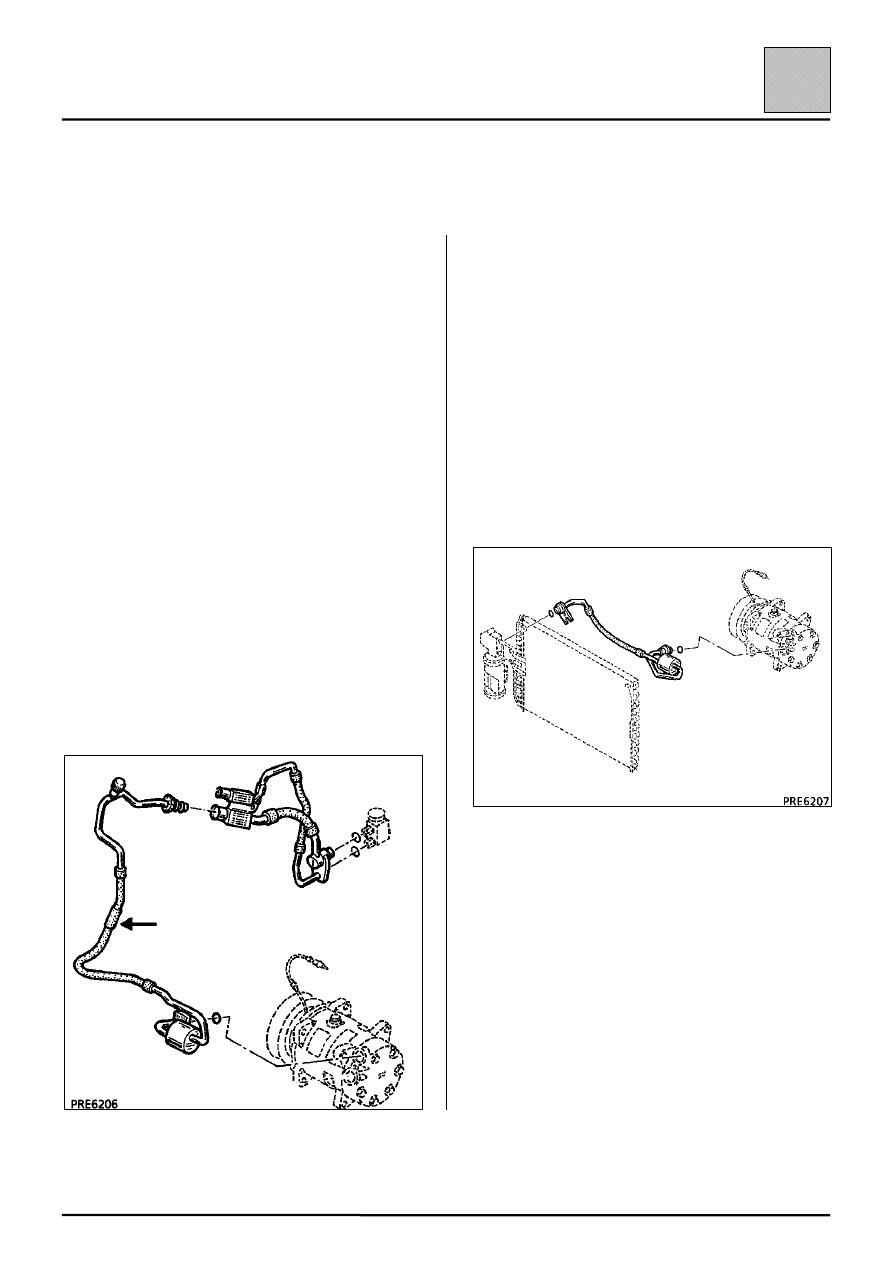

Трубопровод низкого давления.

СНЯТИЕ

Установите автомобиль на подъемник.

Снимите:
– крепления трубопровода;
– компьютер впрыска;
– бачок усилителя рулевого управления;
– кронштейн крепления компьютера и бачка.

ПОД АВТОМОБИЛЕМ

Снимите:
– подкрылок правой колесной арки;
– болт крепления трубопровода к компрессору.

Установите заглушки в отверстия компрессора и
трубопровода.

СВЕРХУ

Отсоедините быстроразъемное соединение
трубопровода низкого давления при помощи
приспособление Mot. 1410.

Снимите трубопровод низкого давления.

Трубопровод высокого давления между
компрессором и конденсором.

СНЯТИЕ

Установите автомобиль на подъемник.

Снимите:
– подкрылок правой колесной арки;
– болт крепления трубопровода к компрессору

и конденсору.

Установите заглушки в отверстия компрессора и
конденсора.

Снимите трубопровод.

КОНДИЦИОНЕР

Соединительные трубопроводы

62-6

62

Отсоедините аккумуляторную батарею.

Слейте хладагент R134а из системы при помощи
заправочной станции.

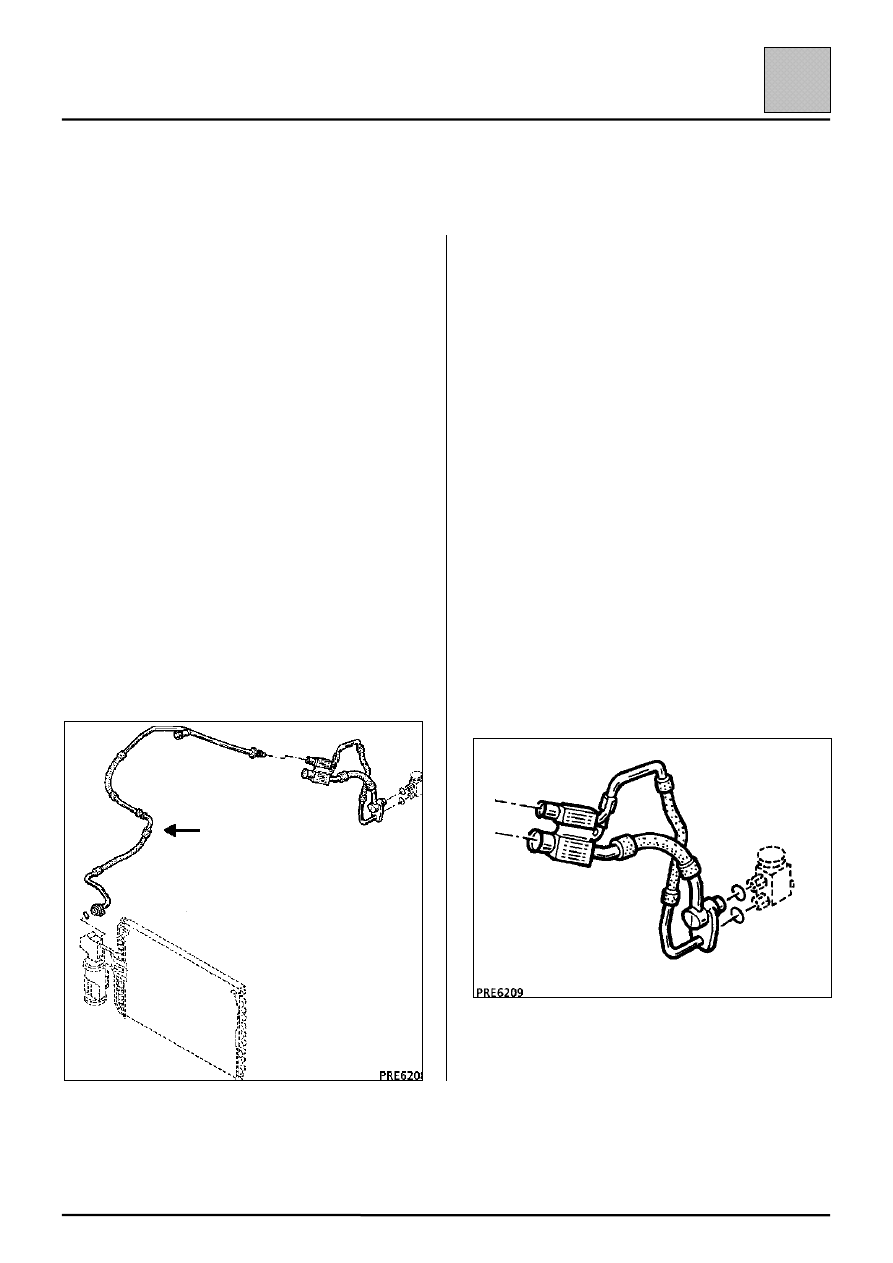

Трубопровод высокого давления между
ресивером-осушителем и редуктором.

СНЯТИЕ

Установите автомобиль на подъемник.

Снимите:
– подкрылок правой колесной арки;
– болт крепления трубопровода к ресиверу-

осушителю;

– компьютер, бачок усилителя рулевого

управления и кронштейн узла.

СВЕРХУ

Снимите болт крепления трубопровода к
лонжерону.

Отсоедините быстроразъемное соединение
трубопровода высокого давления при помощи
приспособления Mot. 1410.

Установите заглушки в отверстия.

Снимите трубопровод высокого давления.

Трубопровод высокого давления и
промежуточный трубопровод низкого
давления на редукторе.

СНЯТИЕ

Отсоедините:
– крепление подводящих топливопроводов;
– трубопровод высокого давления на

внутренней стороне крыла.

Снимите электромагнитный клапан опорожнения
абсорбера и лапку его крепления.

Снимите:
– хомут трубопровода низкого давления;
– гайку крепления трубопроводов к чашке

переднего брызговика.

Отсоедините быстроразъемные соединения
трубопроводов высокого и низкого давления при
помощи приспособления Mot. 1410.

Снимите болт крепления трубопроводов к
редуктору.

Установите заглушки в отверстия.

КОНДИЦИОНЕР

Соединительные трубопроводы

62-7

62

УСТАНОВКА ТРУБОПРОВОДОВ

Установка производится в порядке, обратном
снятию.

Проверьте состояние уплотнительных прокладок
и смажьте их перед установкой маслом
P.A.G. SP10.

При замене трубопровода добавьте 10 мл масла
P.A.G. SP10, при разрыве трубопровода
добавьте 100 мл.
