ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-25

88

УСТАНОВКА

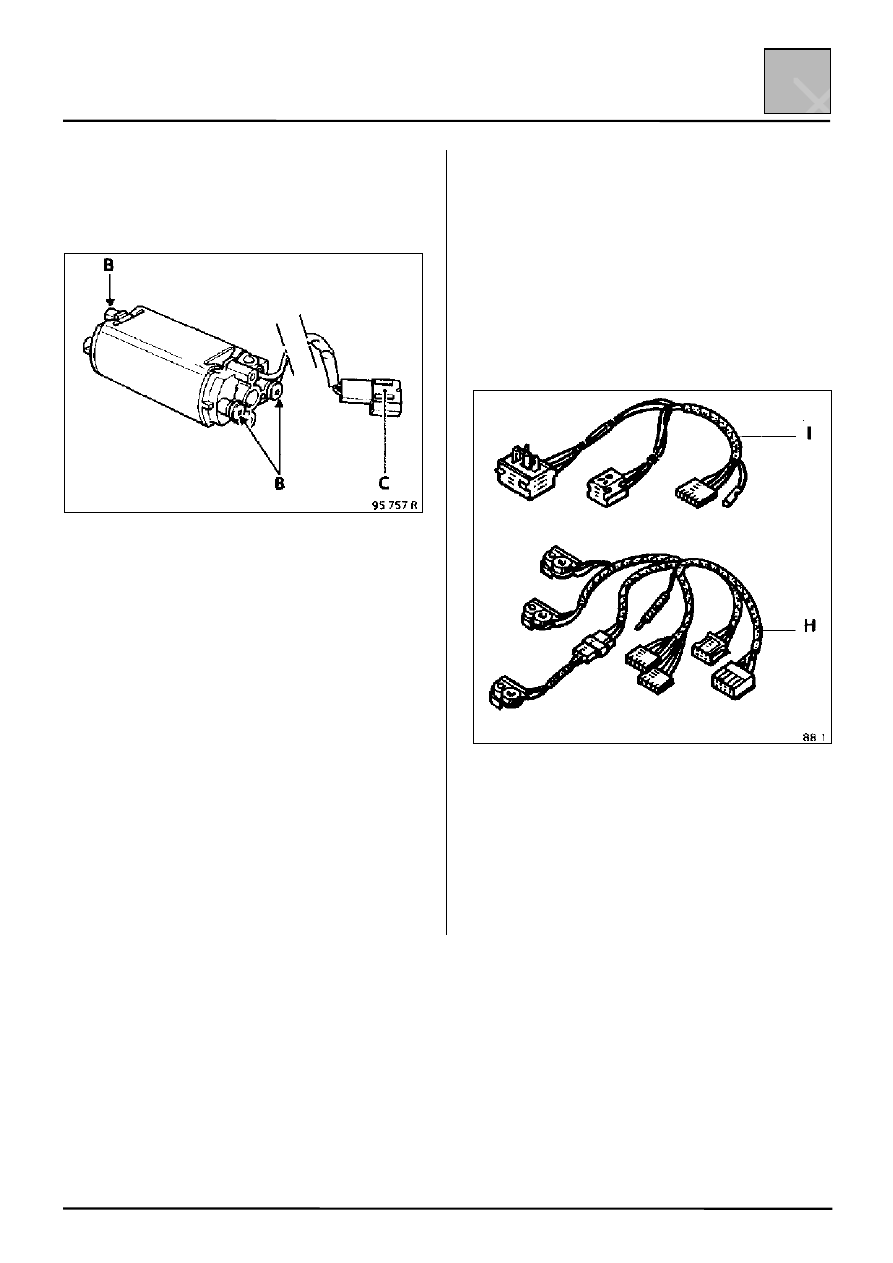

Обрежьте провода нового электродвигателя, как
можно ближе к разъему.

Отрегулируйте длину провода, по которому на
электродвигатель поступает напряжение по длине
проводов.
Подсоедините оба провода питания электродвига-
теля к проводке при помощи термоусадочных
муфт с металлическим сердечником
(см. руководство 830 и техническую ноту 8075),
обращая особое внимание на цвет проводов.

Установите новый электродвигатель, при этом
необходимо правильно расположить провода
питания.

Подсоедините тросы и установите сиденье в
порядке, обратном снятию.

ПРИМЕЧАНИЕ: Более подробную информацию
по снятию механических узлов сиденья и обивки
можно найти в разделе 7 Руководства по ремонту
кузова.

ЗАМЕНА ПРОВОДКИ

Проводка сиденья состоит из двух частей:
– Основной жгут проводов (Н), включающий в

себя потенциометры (сиденье водителя).

– Разъем обогревателя сиденья и провода

питания электродвигателей.

– Дополнительный жгут проводов (I),

включающий в себя концевые выключатели
контроля положения сиденья.

ВНИМАНИЕ: В целях безопасности, а также для
поддержания требуемого качества работы
системы необходимо, чтобы:
– проводка была правильно проложена,
– при установке все детали крепления проводки

были заменены на новые.

Потенциометры установлены только на
сиденье водителя и являются частью
проводки.

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-26

88

Снятие-Установка (сиденье водителя)

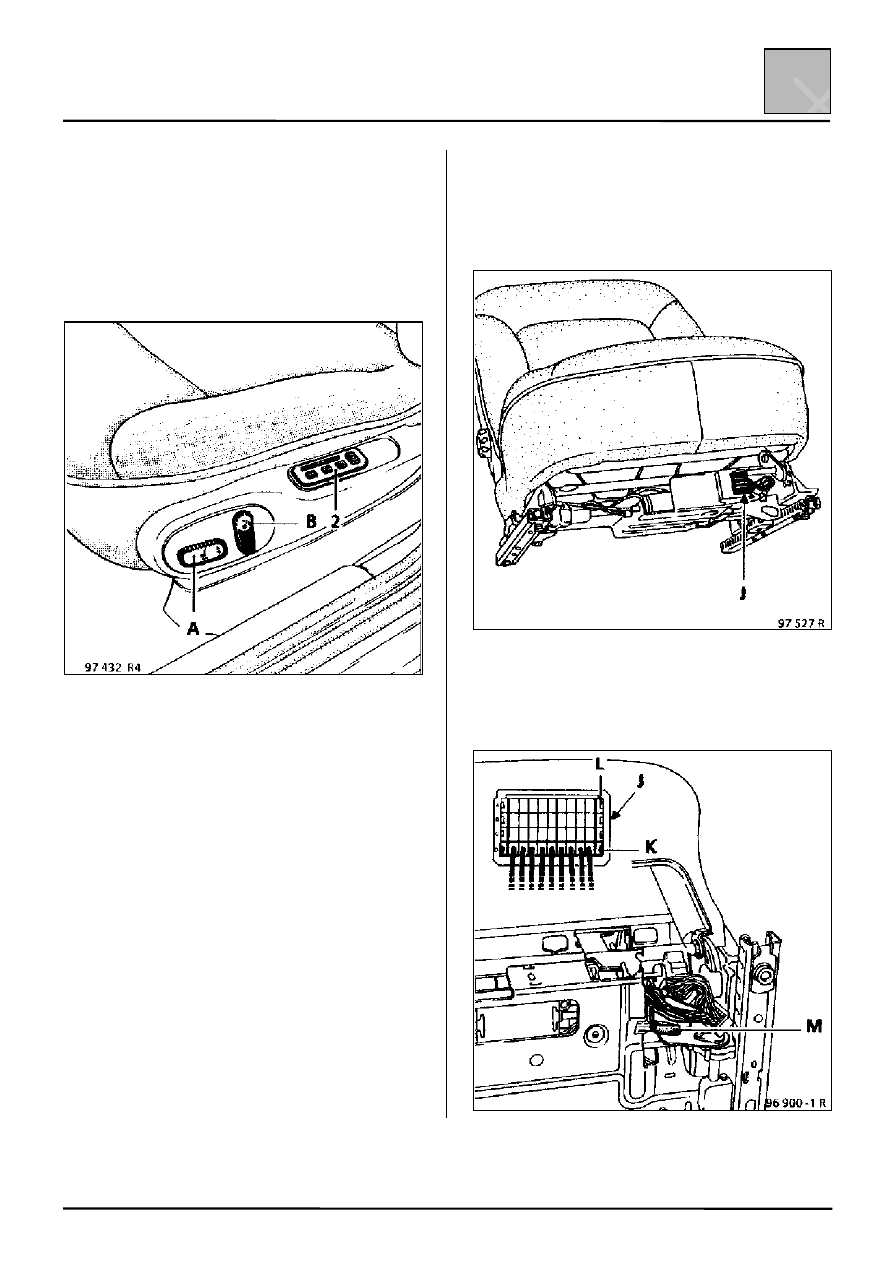

Поднимите сиденье в крайнее верхнее положе-
ние, отсоедините белый, а затем фиолетовый
разъем преднатяжителя ремней безопасности
(расположены под сиденьем).
Отсоедините кнопки контактов (А) и (В) и снимите
контакты с панели.

Отверните 3 винта безопасности, крепящие
крышку салазок сиденья.
Отсоедините разъем кнопочной панели (2), а
также отсоедините выключатель обогревателей
сидений (в зависимости от комплектации).

Выполните следующие операции:
– Снимите крышку салазок сиденья.
– Отверните нижний болт крепления ремня

безопасности (на сиденье).

– Отверните 4 болта, крепящие сиденье (под

сиденьем).

Извлеките сиденье из салона автомобиля.

Основной жгут проводов (Н)

Снимите обивку сиденья (см. Руководство по
ремонту кузова).
Извлеките белый разъем из держателя (J).

При помощи инструмента Ele. 1263 (см.
Техничевкую ноту 8074) снимите синий (К) и
белый (L) модули разъема (J).

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-27

88

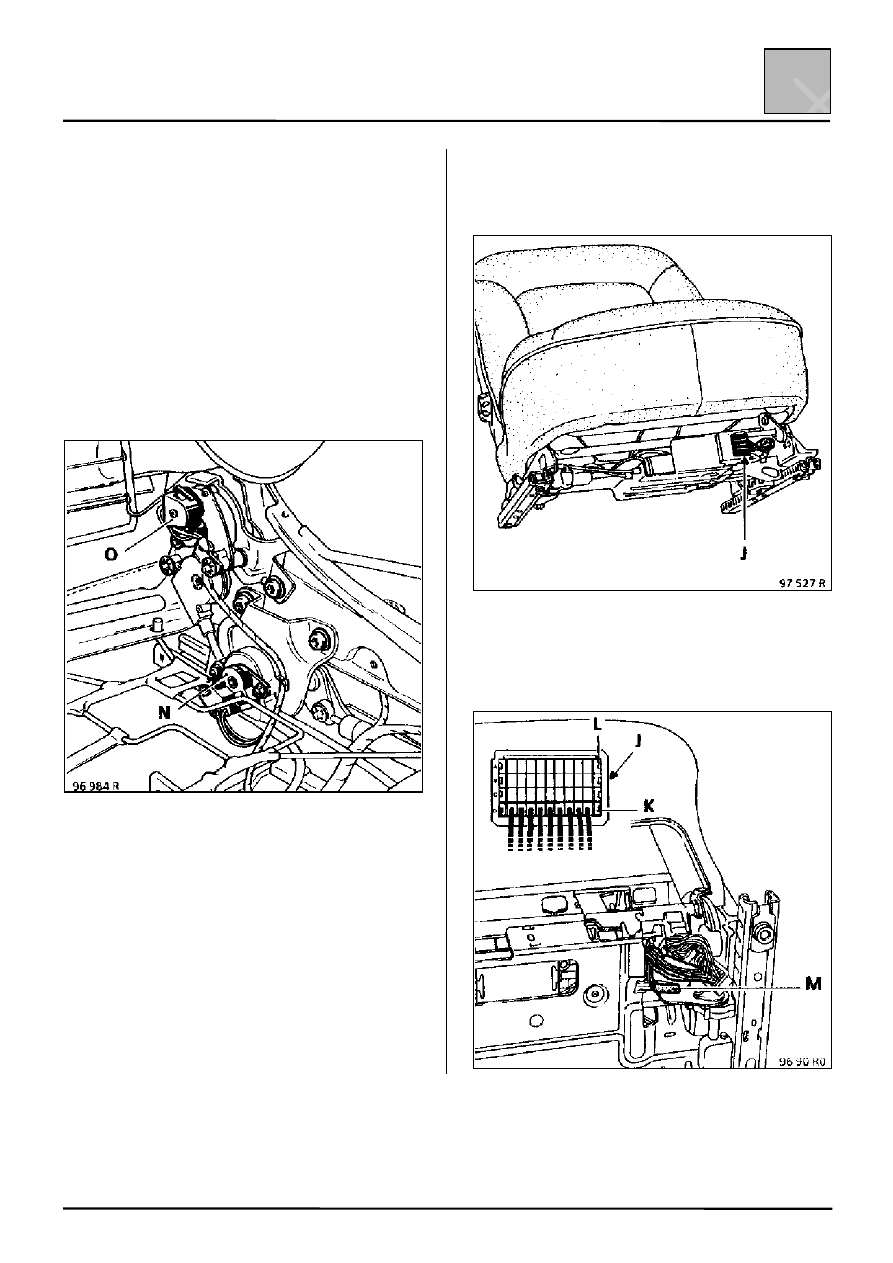

Отсоедините:
– клемму (красный провод) от контакта (черный

провод), на который одета изоляционная
трубка (М);

– белый 3-контактный разъем потенциометра

салазок;

– разъем обогревателя сиденья (в зависимости

от комплектации).

Выполните следующие операции:
– Отвернув 2 гайки, снимите потенциометр (N)

подушки сиденья;

– Отсоединив клемму и зажим, крепящий

проводку, снимите потенциометр изменения
угла наклона спинки сиденья (О).

Освободите проводку в 2 точках крепления, а
затем отсоедините ее от сиденья.

Дополнительный жгут проводов (I)

Выньте белый разъем (J) из держателя.

При помощи инструмента Ele. 1263 (см.
Техническую ноту 8074) снимите синий модуль (К)
разъема (J).

ЭЛЕКТРОПРОВОДКА

Система запоминания положения сиденья водителя

88-28

88

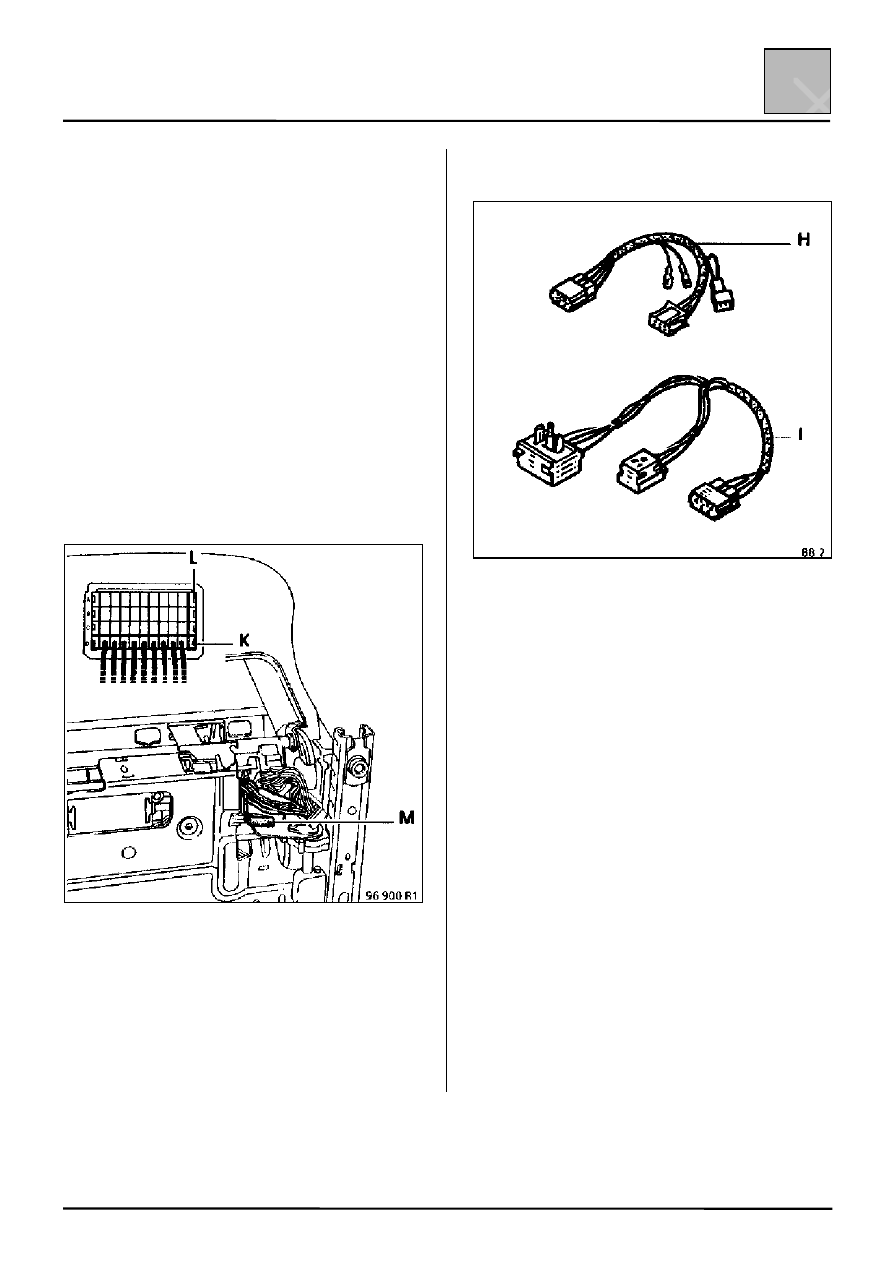

Отсоедините клемму (красный провод) от контакта
(черный провод), на который одета изоляционная
трубка (М).

Освободите проводку в точках крепления, а затем
отсоедините ее от сиденья.

Дополнительные рекомендации по установке
(жгуты проводов H и I)

Установите жгуты проводов, убедившись, что они
проложены правильно и закреплены в требуемых
точках.

Установите потенциометры (заменив зажимы).

Вставьте синий модуль (К) в гнездо D белого
разъема (J).

Вставьте белый модуль (L) в гнездо А белого
разъема (J) (замена основного жгута проводов).

Подсоедините:
– клемму (красный провод) к контакту (черный

провод) и оденьте изоляционную трубку (М);

– разъем обогревателя сиденья.

ВНИМАНИЕ: После замены основного жгута
проводов (Н), устанавливать обивку подушки
можно только после регулировки потенциометров
(см. следующую страницу).

Снятие-Установка (сиденье пассажира)

Н : Основной жгут проводов
I

: Дополнительный жгут проводки

Замена жгута проводов сиденья пассажира
осуществляется так же, как и замена проводки
сиденья водителя.

Данная операция упрощается, так как на сиденье
пассажира отсутствуют потенциометры и имеется
разъем питания электродвигателя.
