5.20

ОСВЕЩЕНИЕ САлОНА: замена ламп

(3/3)

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Это  может  стать  причиной

травмы.

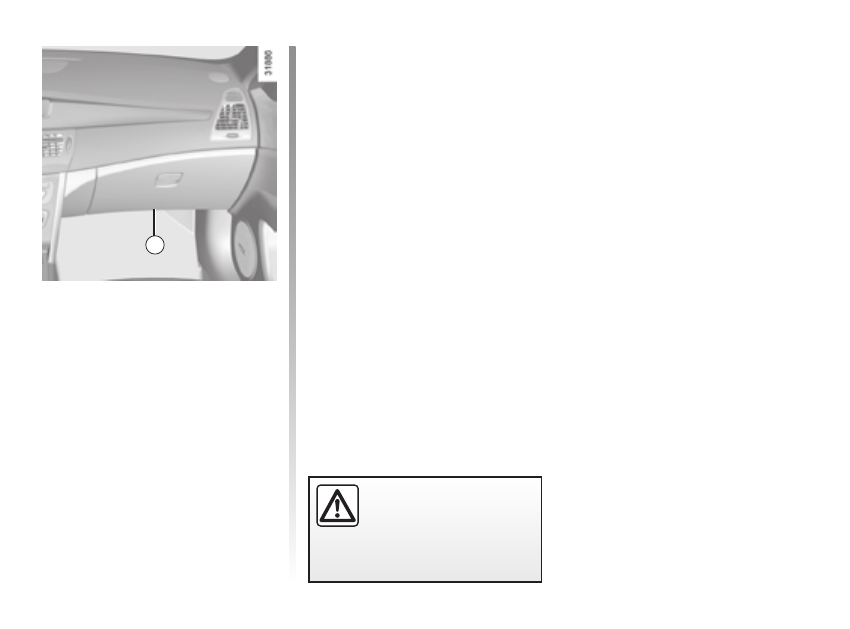

Передние фонари подсветки

зоны для ног 9

Фонари  установлены  под  вещевым

ящиком или под рулевой колонкой.
Извлеките соответствующую лампу.
Тип лампы: W5W.

9

5.21

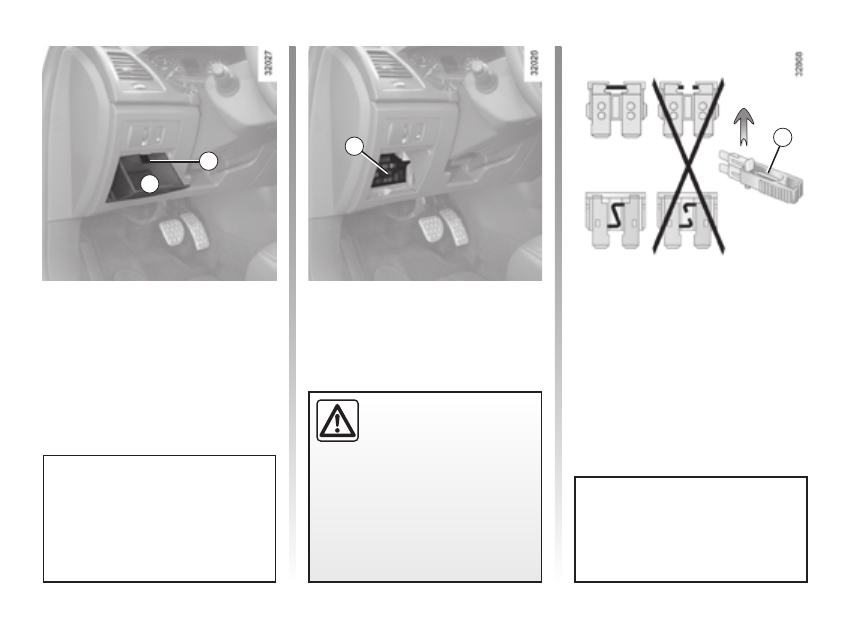

Для закрывания блока предохранителей

вставьте на место вещевой ящик A, начи-

ная снизу.

блок предохранителей 2

Если электрическое устройство не рабо-

тает, проверьте состояние плавких предо-

хранителей.

Откройте  вещевой  ящик A.  Нажмите  на

фиксатор 1,  чтобы  сдвинуть  его,  затем

потяните на себя, чтобы отсоединить.

Отыщите соответствующий предохрани-

тель,  сверяясь  с  этикеткой  на  обратной

стороне вещевого ящика A и с таблицей

предохранителей  на  следующей  стра-

нице.

Щипцы 3 и запасные

предохранители

С  обратной  стороны  крышки A имеются

щипцы 3 и запасные предохранители.
Извлеките  предохранитель  с  помощью

щипцов 3,  затем  сдвиньте  предохрани-

тель вбок, чтобы вытащить его их щипцов.
Не рекомендуется использовать незаня-

тые гнезда для предохранителей.

В  соответствии  с  местным  законо-

дательством  из  соображений  без-

опасности рекомендуем Вам заранее

приобрести  на  сервисной  станции

компании-производителя  запасной

набор с комплектом ламп и предохра-

нителей.

Проверьте соответствующий

предохранитель  и  при  не-

обходимости

замените  его

обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-

нием  номинального  тока  может  вы-

звать  перегрев  электрической  сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

ПРЕДОхРАНИТЕлИ

(1/2)

1

2

A

Чтобы заменить предохранитель, Вы

должны  предварительно  остановить

двигатель, извлечь карту RENAULT из

считывающего  устройства  и  выклю-

чить все электроприборы.

3

5.22

ПРЕДОхРАНИТЕлИ

(2/2)

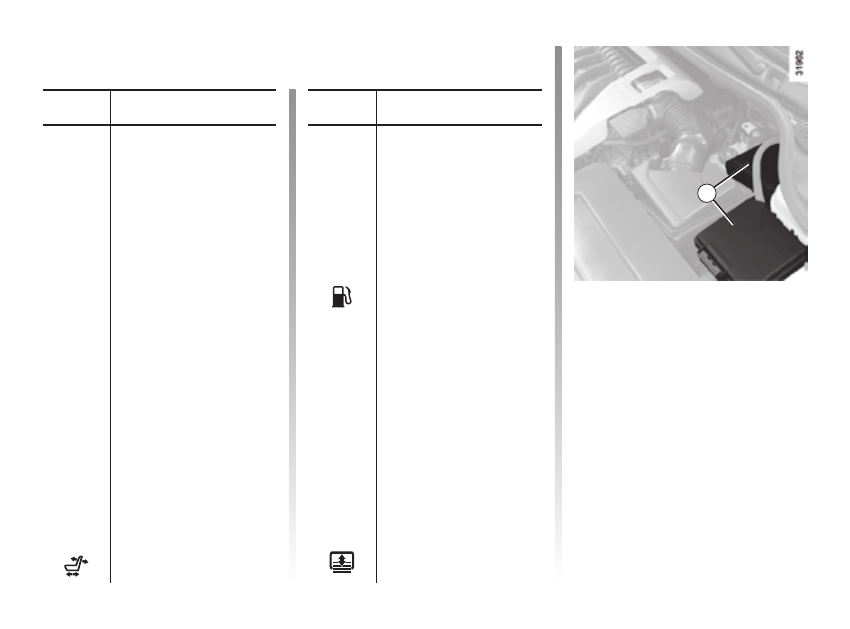

Некоторые  цепи  защищены  предохра-

нителями,  находящимися  в  моторном

отсеке, в блоке предохранителей B.
Поэтому,  ввиду  затрудненного  доступа

к  ним,  рекомендуется  обращаться  для

замены  предохранителей  в  блоке B  на

сервисную  станцию  компании-произво-

дителя.

Символ

Назначение

Z

Освещение салона



Внутреннее  зеркало  зад-

него вида

C

Заднее стекло с обогревом

Ì

Звуковой сигнал



Безопасность детей

BCM

Электронный  коммуника-

тивный блок в салоне

Î

Диагностический разъем

D

Указатели поворотов



Электрические стеклоподъ-

емники передних дверей

ñ

Сиденья с подогревом



Крышка  багажного  отделе-

ния

[

Люк крыши



Автоматический  стояноч-

ный тормоз

Ý

Питание  тягово-сцепного

устройства
Регулировка сиденья пере-

днего пассажира назад

Символ

Назначение

ß

Стоп-сигнал



Усилитель аудиосистемы



Электростеклоподъемники

î

Аудиосистема



Щиток приборов

n

ABS/ESP
Лючок заливной горловины

топливного бака



Передние  сиденья  с  элек-

троприводом

ë

Розетка  для  дополнитель-

ного оборудования

y

Вентиляция

t

Система  кондиционирова-

ния воздуха

Æ

Прикуриватель



Система отопления

H

Омыватель  ветрового

стекла

Ð

Регулировка  света  фар  в

вертикальной плоскости
Солнцезащитная  шторка

заднего  стекла  с  электро-

приводом

Назначение предохранителей (наличие предохранителей зависит от комплектации

автомобиля)

Дополнительное оборудование отмечается звездочкой «*» на этикетке.

B

5.23

Во избежание искрения

–  перед  подсоединением  и  отсоедине-

нием аккумуляторной батареи убеди-

тесь, что потребители электроэнергии

отключены;

–  во время зарядки выключайте заряд-

ное устройство перед его отсоедине-

нием от аккумуляторной батареи.;

–  не  помещайте  металлические  пред-

меты на аккумуляторную батарею: это

может  привести  к  короткому  замыка-

нию между ее выводами;

–  чтобы отключить аккумуляторную ба-

тарею,  подождите  не  менее  одной

минуты после выключения зажигания;

–  после установки тщательно подсоеди-

ните провода аккумуляторной батареи.

АККУмУляТОРНАя бАТАРЕя: устранение неисправностей

(1/2)

При работе с аккумуляторной батареей будьте осторожны, так как в ней со-

держится раствор серной кислоты. Не допускайте попадания электролита на

кожу и в глаза. Если это все же произойдет, тщательно промойте пораженный

участок большим количеством воды. При необходимости обратитесь к врачу.

Во избежание взрыва газов не используйте источники открытого огня, искрения и на-

гревательные приборы в непосредственной близости от аккумуляторной батареи.
Будьте осторожны при выполнении работ вблизи двигателя: он может быть горячим.

А также помните, что вентилятор системы охлаждения может включиться в любой

момент.
Это может стать причиной травмы.

Некоторые  аккумуляторные

батареи требуют подзарядки

по особой методике. По дан-

ному  вопросу  обращайтесь

на сервисную станцию компании-про-

изводителя.
Избегайте источников искр вблизи ак-

кумуляторной батареи во избежание

взрыва и производите заряд батареи

в  хорошо  проветриваемом  помеще-

нии.
Существует опасность получения тя-

желых травм.

Запуск двигателя от

аккумуляторной батареи

другого автомобиля

Если  для  запуска  двигателя  Вам  нужно

использовать  аккумуляторную  батарею

другого автомобиля, приобретите на сер-

висной станции компании-производителя

соответствующие провода (обратите вни-

мание на их сечение). Если они у Вас уже

есть, проверьте их состояние.
Обе аккумуляторные батареи должны

иметь  одинаковое  номинальное  на-

пряжение: 12 В. Питающая аккумулятор-

ная батарея должна иметь емкость (ам-

перчасы, А·ч), по меньшей мере равную

емкости разряженной батареи.

Подключение зарядного

устройства

Зарядное устройство должно быть со-

вместимо с аккумуляторной батареей

с номинальным напряжением 12 В.
Следуйте инструкции изготовителя по

эксплуатации зарядного устройства.
