5.21

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

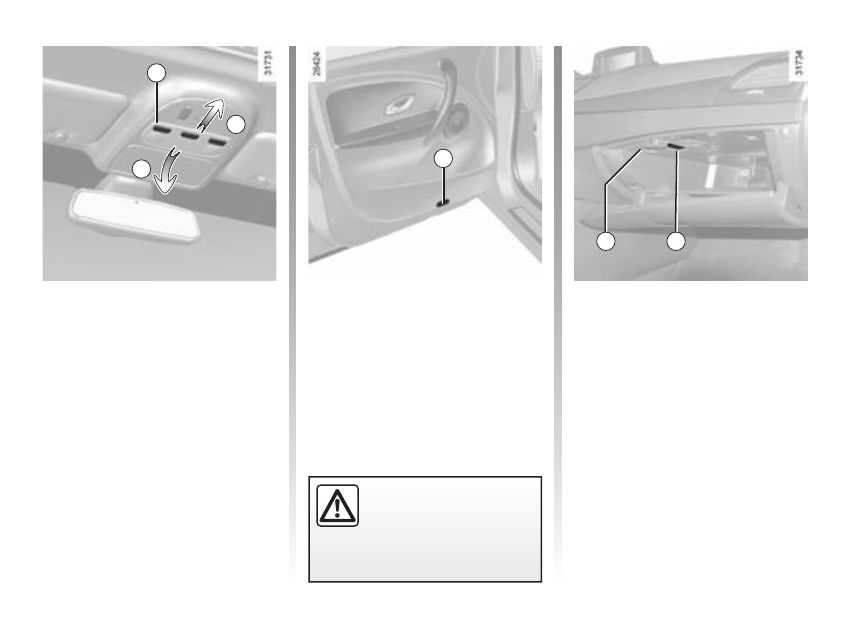

оСВЕЩЕниЕ САлонА: замена ламп

(1/2)

Плафон

–  Установите  3  переключателя  в  цен-

тральное положение;

–  сдвиньте плафон к задней части (дви-

жение A),  затем  сдвиньте  переднюю

часть плафона вниз (движение B);

–  при извлечении плафона не тяните за

электрические провода;

–  отсоедините рассеиватель 1.
Примечание: для извлечения перегорев-

шей  лампы  можно  воспользоваться  от-

верткой с плоским лезвием.
Тип лампы: W5W.

освещение вещевого ящика

Откройте люк 3, чтобы облегчить доступ к

патрону лампы 4.
Тип лампы: C5W.

Фонари подсветки дверей

Отсоедините  плафон 2  с  помощью  ин-

струмента типа плоской отвертки.
Поверните  патрон  на  четверть  оборота,

чтобы извлечь лампу.
Тип лампы: W5W.

2

4

B

A

3

1

5.22

Внутри  лампы  находятся

под давлением и могут взор-

ваться при замене.
Существует  риск  получить

травму.

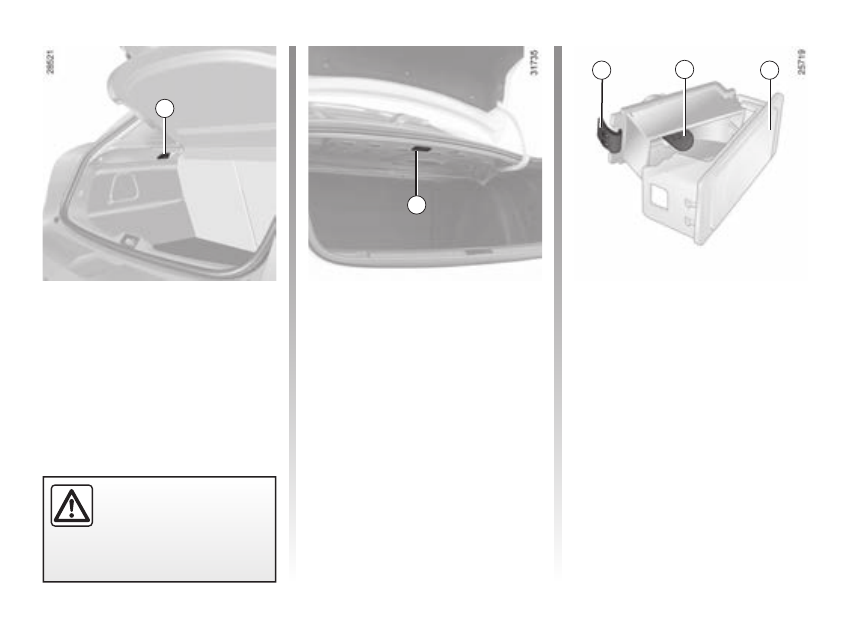

освещение багажного

отделения

Отсоедините фонарь 5 или 6 с помощью

отвертки с плоским лезвием.

Отсоедините плафон.
Нажмите на фиксатор 7, чтобы отсоеди-

нить рассеиватель 9 и получить доступ к

лампе 8.
Тип лампы: W5W.

оСВЕЩЕниЕ САлонА: замена ламп

(2/2)

5

7

8

9

6

5.23

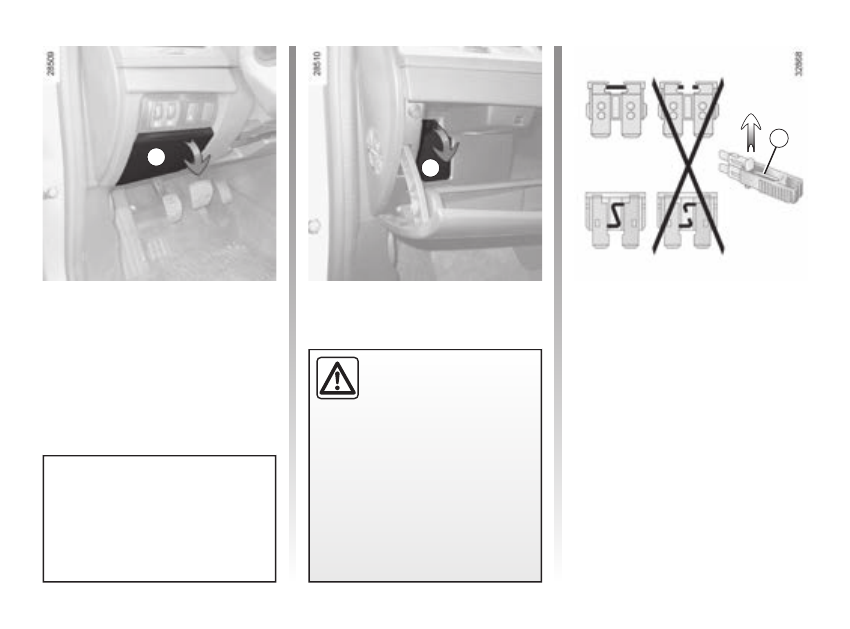

Блок предохранителей

При  возникновении  неисправности

одного из электроприборов, прежде всего

проверьте соответствующие предохрани-

тели.
Отсоедините крышку A или B (в зависи-

мости от комплектации автомобиля).

Зажим 1

Извлеките  предохранитель  с  помощью

щипцов 1,  расположенных  с  обратной

стороны крышки A или B.
Чтобы  извлечь  предохранитель  из  пин-

цета,  сдвиньте  его  в  сторону  (как  пока-

зано на рисунке).
Свободные гнезда для предохранителей

использовать не рекомендуется.

Проверьте соответствующий

предохранитель  и  при  не-

обходимости

замените  его

обязательно новым, имею-

щим тот же номинал.
Предохранитель  с  большим  значе-

нием  номинального  тока  может  вы-

звать  перегрев  электрической  сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

ПлАВкиЕ ПрЕДоХрАниТЕли

(1/2)

1

A

B

В соответствии с законодательством и

из предосторожности:
рекомендуем  Вам  заранее  приобре-

сти на сервисной станции компании-

производителя запасной набор с ком-

плектом ламп и предохранителей.

5.24

ПлАВкиЕ ПрЕДоХрАниТЕли

(2/2)

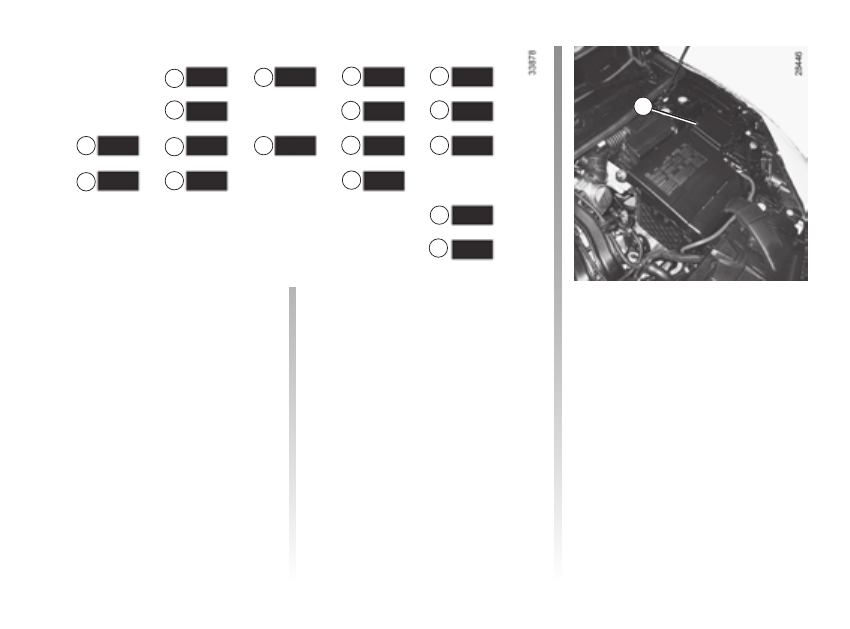

Некоторое  дополнительное  оборудова-

ние защищено предохранителями, нахо-

дящимися в моторном отсеке в блоке C.
Тем  не  менее  ввиду  затрудненного  до-

ступа рекомендуем Вам обращаться для

замены этих предохранителей на сервис-

ную станцию компании-производителя.

назначение предохранителей.

Наличие  предохранителей  зависит  от

степени  электрооснащенности  автомо-

биля
1 Автоматический стояночный тормоз.
2 Стоп-сигнал.
3 Автоматическая блокировка дверей.
4 Стеклоподъемник двери водителя.
5  ЦЭКБС  (Центральный  электронный

коммутационный блок салона).

6 Указатели поворотов.

7 Навигационная система.
8 Задние стеклоочистители.
9 Правые задние стеклоподъемники;
10 Левые задние стеклоподъемники.
11 ABS/ESC.
12 Стеклоподъемник двери пассажира.
13 Стеклоомыватель.
14  Наружные зеркала заднего вида с обо-

гревом.

15 Аудиосистема.
16  Разъем  для  подключения  дополни-

тельного оборудования для задних си-

дений.

17 Прикуриватель.

C

1

2

3
4

5

6

7

10

11

12

13

14

16

17

8

9

15
