ELEMENTOS PORTADORES DELANTEROS

Estribo de freno

31A

31A-4

Colocar los juntas (1) en el alojamiento del estribo (2).

Engrasar los fuelles (3).

Montar los fuelles (3) en el estribo.

Aproximar el tornillo de purga (5) en el cuerpo del
estribo.

Purgar el aire en las juntas.

Apretar al par el tornillo de purga (1,8 daN.m).

Colocar las pastillas y el muelle.

Apretar al par el estribo (18 daN.m).

Sustitución de las columnetas y de los fuelles

Extraer el estribo de freno.

Empujar los pistones mediante el útil (Fre. 823) hasta
el fondo de sus diámetros.

Retirar las dos columnetas del estribo así como sus
respectivos fuelles.

Limpiar con cuidado la superficie interna de las guías
de columnetas del estribo.

Engrasar con la grasa suministrada:
– toda la superficie interna de las guías de columnetas

en el estribo (2),

– el diámetro exterior de las columnetas (7),
– el interior de los nuevos fuelles (6).

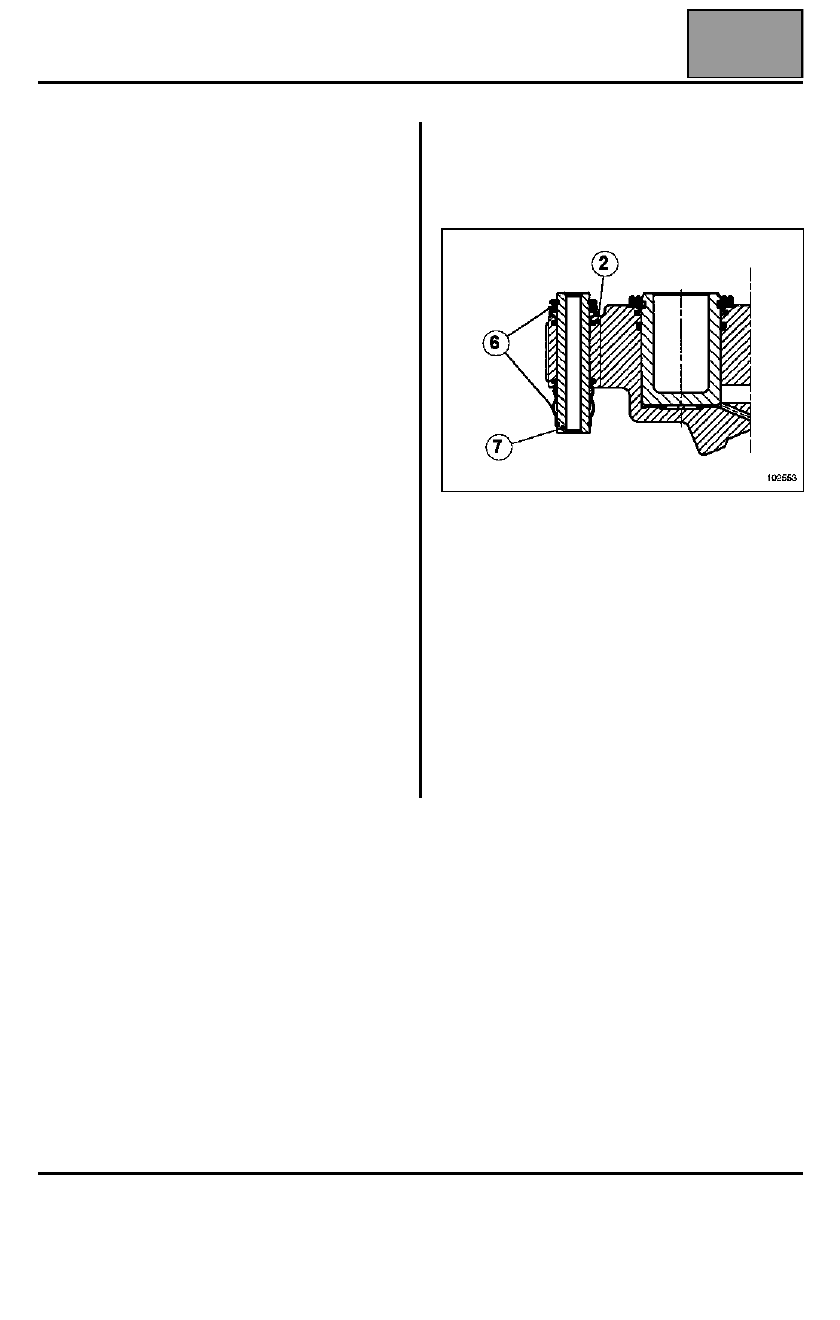

Montar el primer fuelle (6) en una de las dos guías de
columnetas del estribo (2).

Montar la columneta (7) en su guía pasándola por el
costado sin fuelle.

Montar el segundo fuelle (6) en el estribo (2), después
de haber colocado axialmente la columneta, de forma
que quede enganchado el fuelle en ella.

Repetir las operaciones con la segunda columneta.

Apretar al par los tornillos de las columnetas
(2,8 daN.m).

Apretar el estribo al par de 18 daN.m.

ELEMENTOS PORTADORES DELANTEROS

Bujes

31A

31A-5

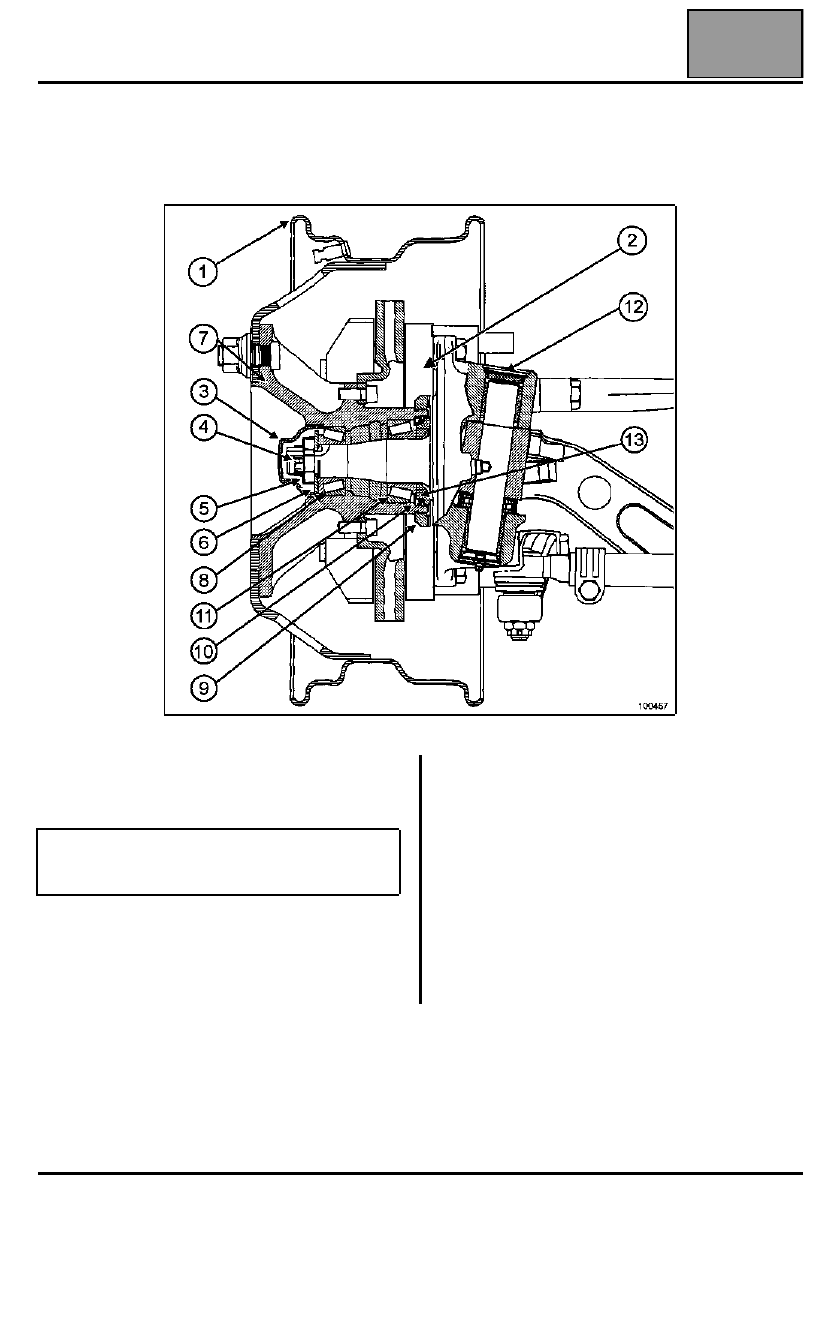

Bujes

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Engrasar la mangueta.

Colocar el buje (8).

Colocar el rodamiento (9).

Apretar al par la tuerca de la mangueta (6) (5 daN.m)
haciendo girar el buje var ias veces en los dos
sentidos.

Aflojar la tuerca aproximadamente 72

°°°°

.

Apretar al par la tuerca (5 daN.m) y frenarla.

Particularidades de los vehículos equipados con
antibloqueo de ruedas:

Reglar el captador de modo que esté en contacto con
la rueda dentada.

EXTRACCIÓN

Extraer según el orden indicado a continuación.

ATENCIÓN

Cada buje debe ser obligatoriamente montado con
rodamientos de la misma marca.

ELEMENTOS PORTADORES DELANTEROS

Disco de freno

31A

31A-6

Disco de freno

EXTRACCIÓN

Extraer el conjunto "disco - buje" (ver operación
anterior).

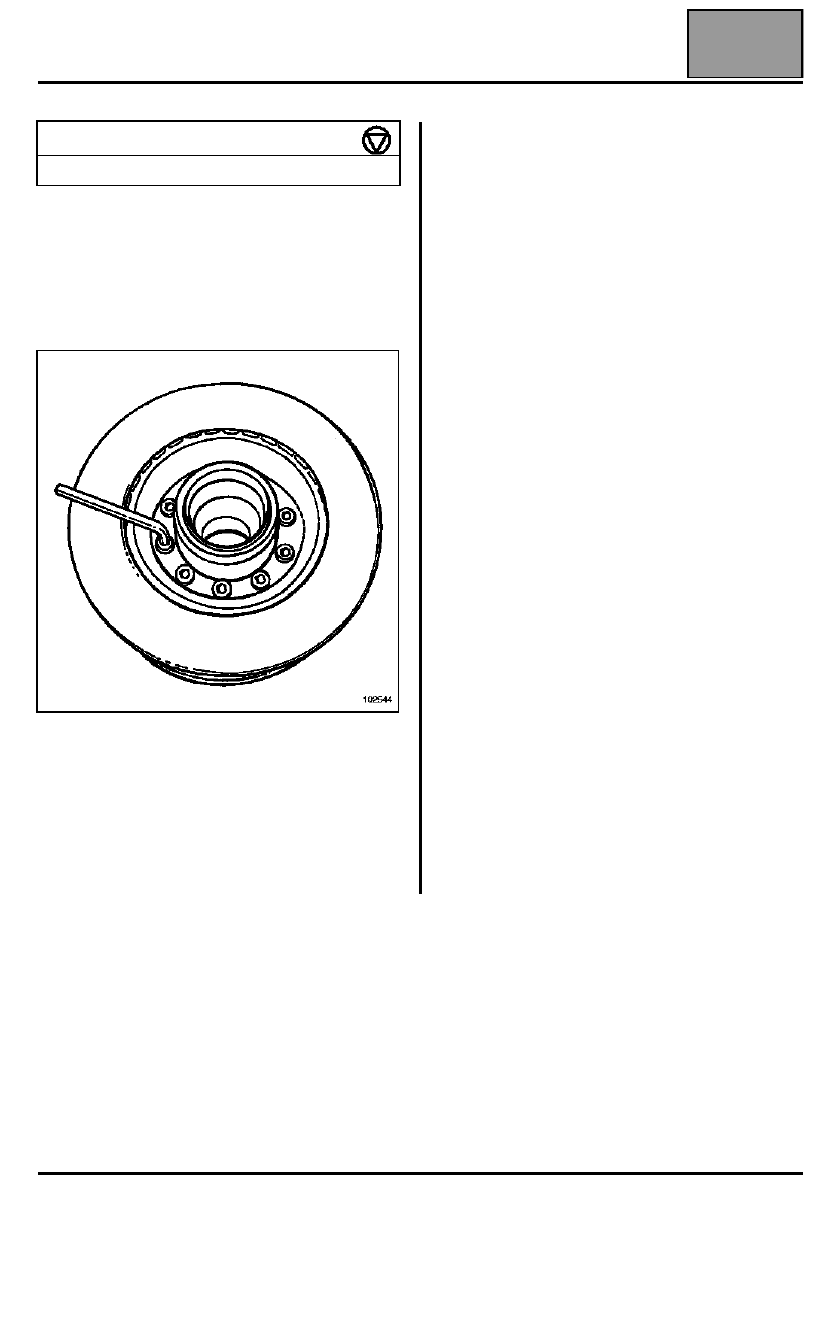

Desacoplar el disco del buje.

REPOSICIÓN

Colocar el disco en el por ta-llanta.

Apretar al par los tornillos de fijación del disco
(5,5 daN.m).

Poner el conjunto "disco - buje".

Pares de apriete

tornillos de fijación del disco

5,5 daN.m

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

33A

33A-1

133A

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno

EXTRACCIÓN

Colocar el vehículo sobre borriquetas.

Quitar las ruedas traseras.

Desconectar el conector eléctr ico del testigo de
desgaste.

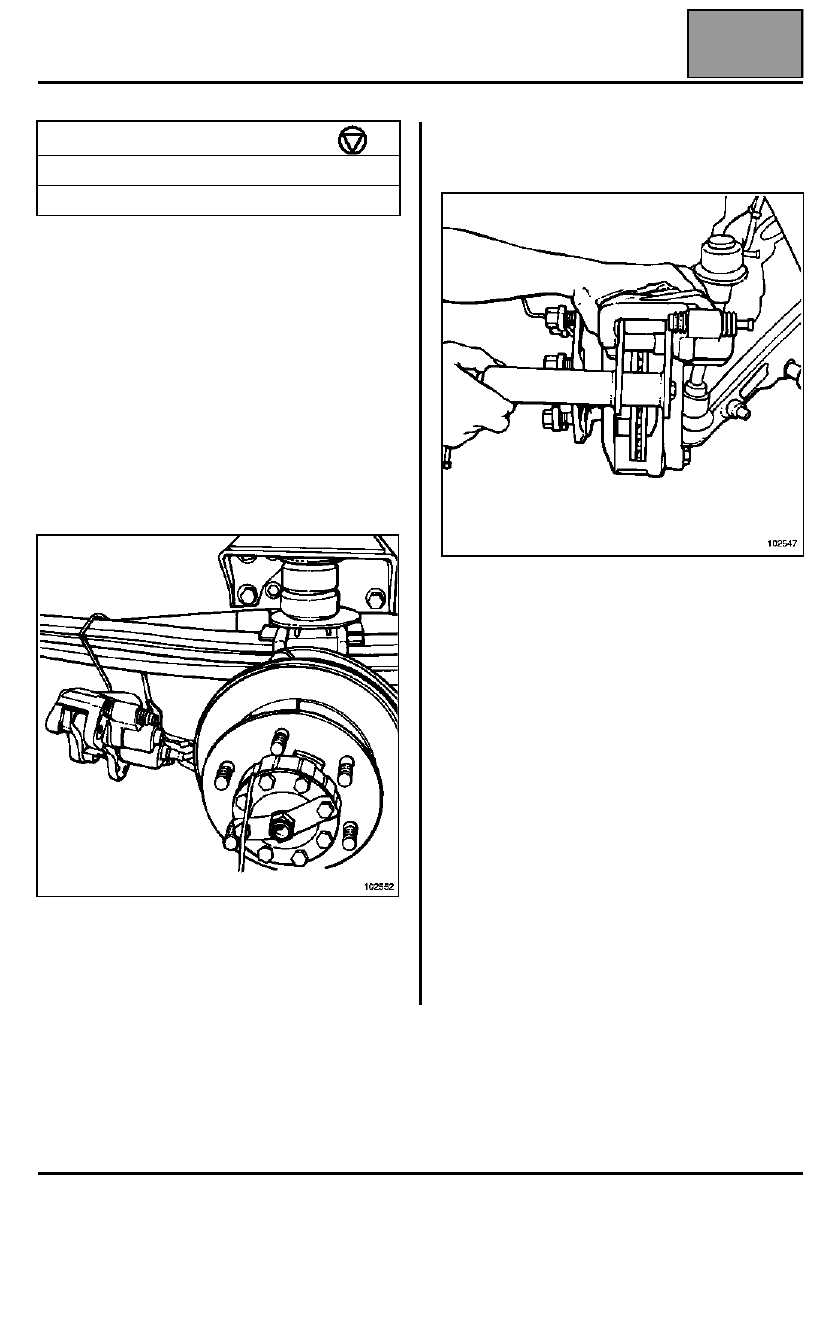

Aflojar los dos tornillos de fijación de las guías de
columnetas.

Suspender el cuerpo del estribo en la suspensión
utilizando un gancho, prestando atención para no
deteriorar el flexible.

Retirar las dos pastillas gastadas del estribo.

Empujar los pistones mediante el útil (Fre. 823).

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de los guardapolvos,
– el estado de los pistones.

REPOSICIÓN

Montar las pastillas nuevas colocando la placa
equipada con un testigo de desgaste en el lado del
pistón.

Pasar el cable del testigo de desgaste a través del
orificio del muelle, hacia el exterior del estribo.

Colocar los columnetas en el porta-estribo.

Montar y apretar al par los dos tornillos de
columneta del estribo (3 daN.m).

Prestar atención para no pinzar las juntas durante esta
operación.

Apretar al par las tuercas de la rueda (36 daN.m).

Pares de apriete

tuercas de la rueda

36 daN.m

tornillos de columneta de estribo

3 daN.m
