EQUIPAMIENTO DIESEL

Rampa de inyección

13

13-37

MOTOR F9Q

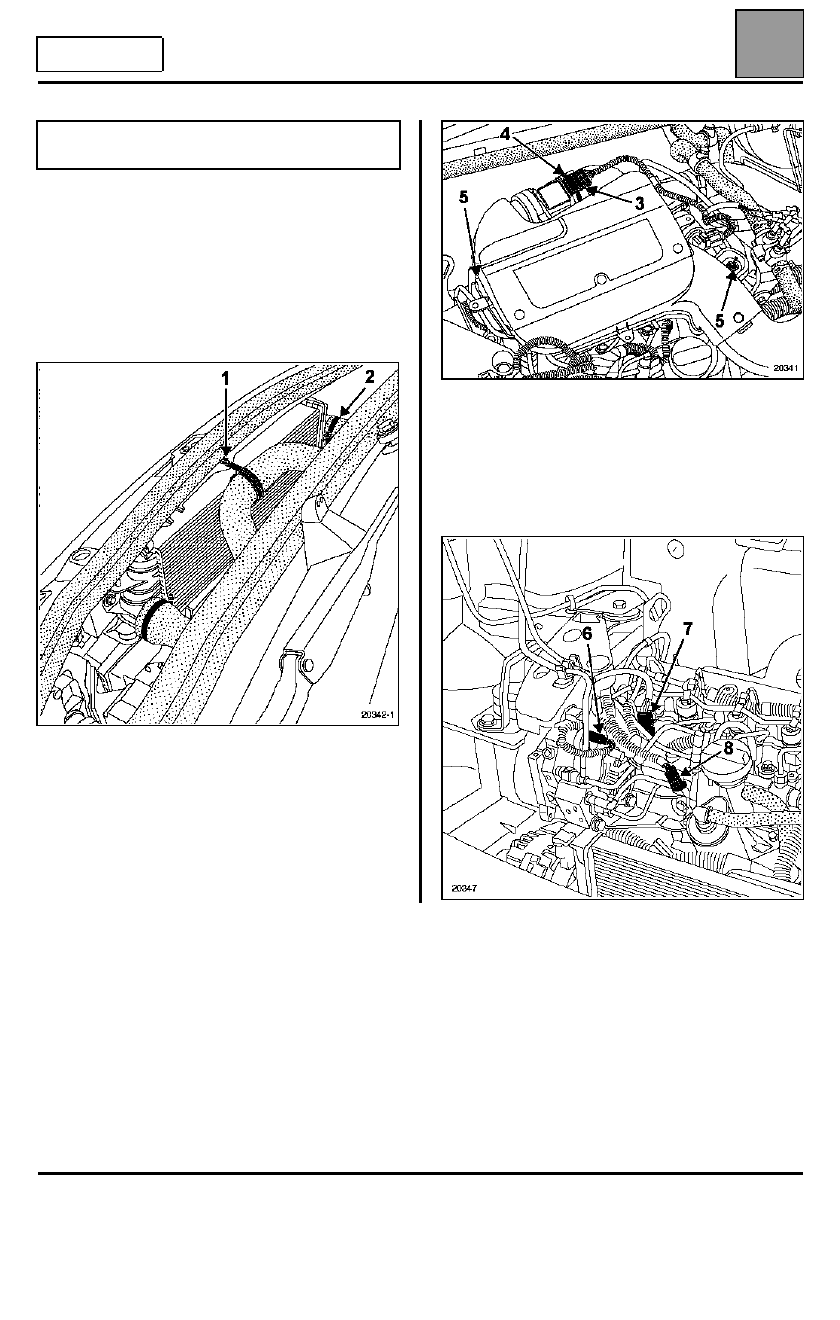

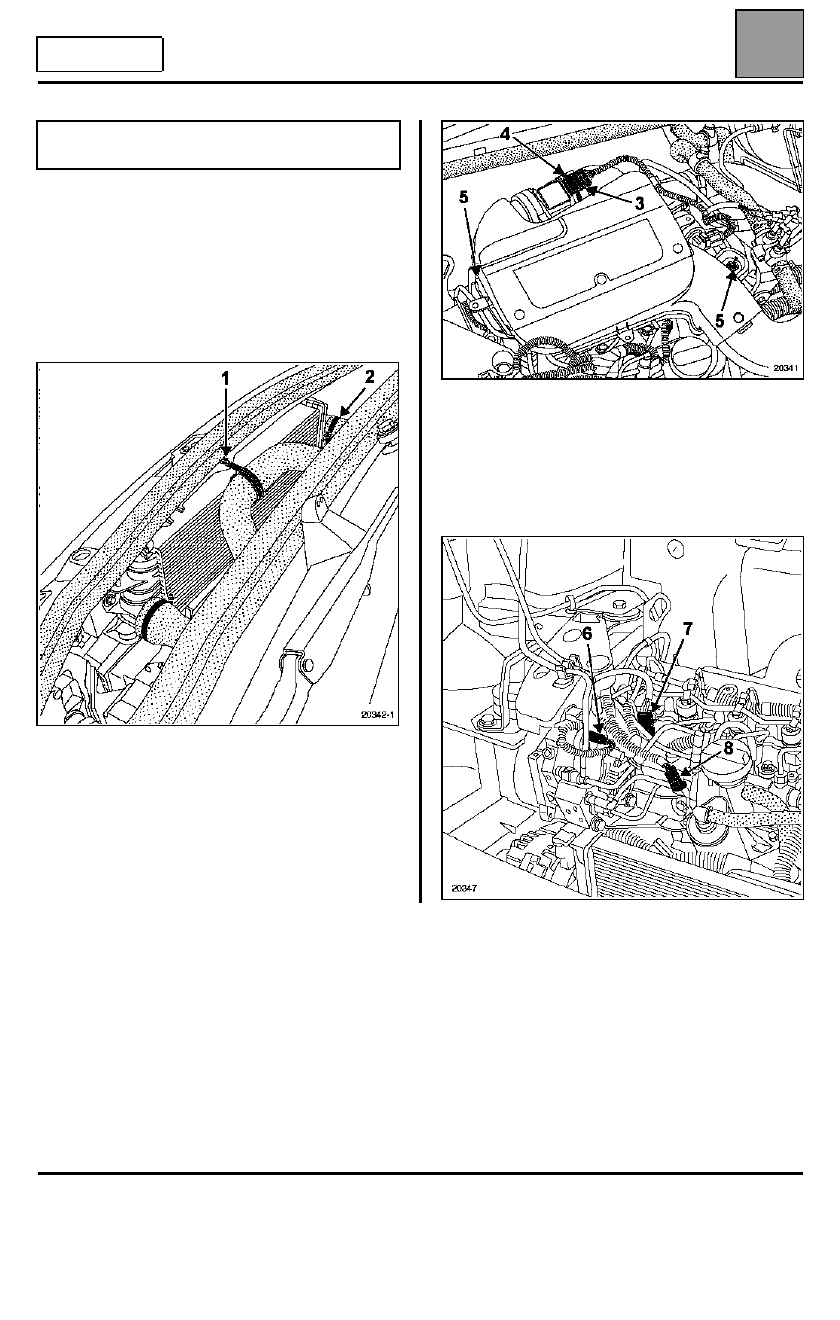

EXTRACCIÓN

Desconectar la batería.

Quitar el tornillo (1) de la abrazadera de sujeción.

Desconectar:
– el tubo de entrada de aire (2) del cambiador aire-aire,

– el conector (3) del caudalímetro de aire,
– el tubo de llegada de aire (4) del turbocompresor.

Extraer:
– los tornillos (5) de fijación de la carcasa del filtro de

aire,

– la carcasa del filtro de aire.

Desconectar:
– el regulador de presión (6),
– el captador de presión (7),
– La sonda de temperatura del carburante (8).

Separar el cableado eléctrico.

RESPETAR ESTRICTAMENTE LAS CONSIGNAS
DE LIMPIEZA

20342-1

20341

20347

EQUIPAMIENTO DIESEL

Rampa de inyección

13

13-38

MOTOR F9Q

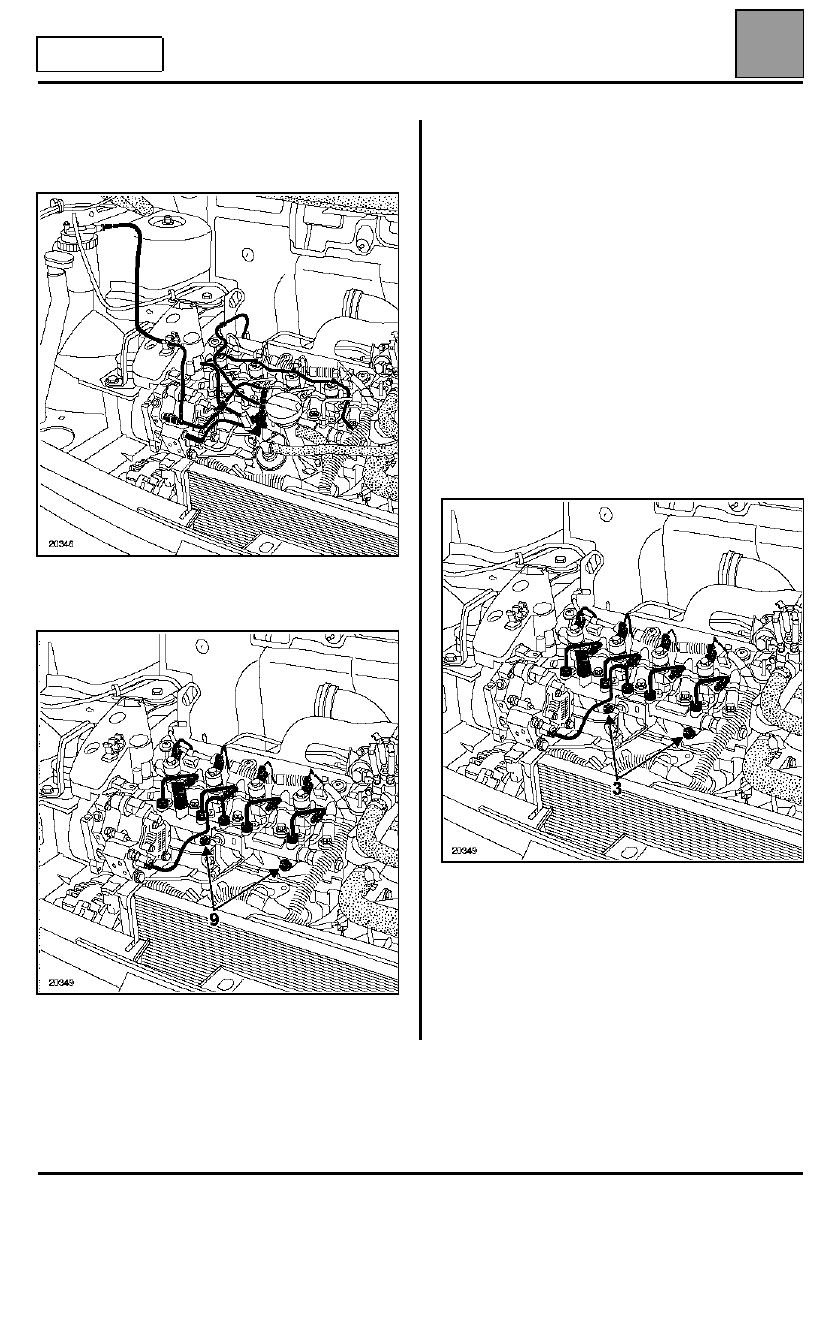

Extraer:
– los tubos de alimentación y de retorno de gasóleo y

después colocar los tapones,

– los tubos de Alta Presión mediante el útil Mot. 1383

y después colocar los tapones,

– los tornillos (9) de fijación de la rampa,
– la rampa.

REPOSICIÓN

Retirar los tapones de protección en el último
momento para cada uno de los órganos.

Colocar la rampa y aproximar los tornillos de fijación
de ésta con la mano sin bloquearlos (la rampa debe
estar flotante).

Colocar los tubos de alta presión aproximando las
tuercas con la mano, lado bomba e inyectores y
después lado rampa.

Apretar los tornillos (3) de fijación de la rampa al par
de 2,2 daN.m.

Apretar los tubos de alta presión al par de 2,5 daN.m
apretando en primer lugar las tuercas, lado bomba e
inyectores y después lado rampa.

20346

20349

20349

EQUIPAMIENTO DIESEL

Rampa de inyección

13

13-39

MOTOR F9Q

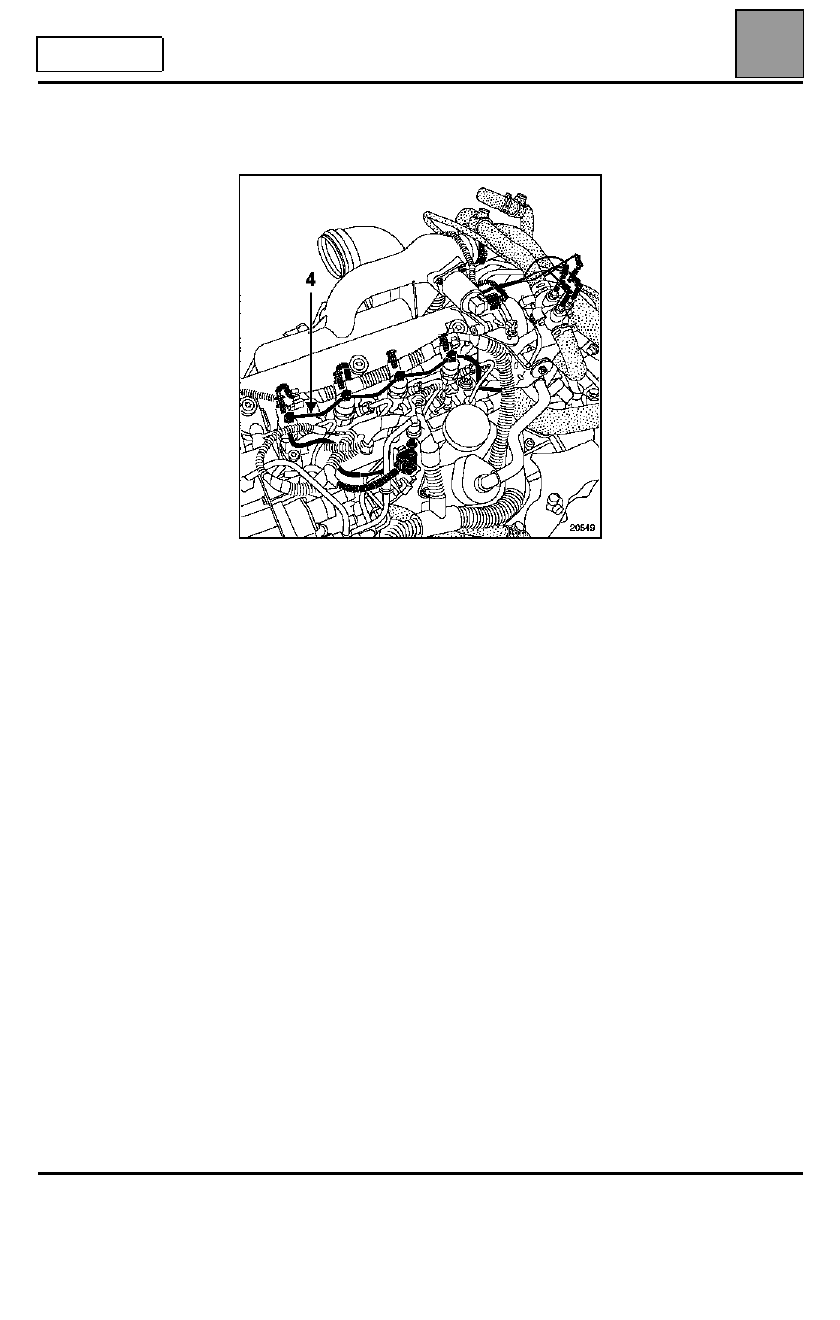

Sustituir imperativamente el tubo de retorno de
gasóleo (4) en cada desmontaje.

Para las otras operaciones de reposición, proceder en
el sentido inverso de la extracción.

IMPORTANTE

: efectuar un cebado del circuito

poniendo el contacto varias veces o girar la bomba de
baja presión mediante el útil de diagnóstico en el
menú "Mandos de los actuadores".

20549

EQUIPAMIENTO DIESEL

Inyectores

13

13-40

MOTOR F9Q

Inyectores

SE PROHÍBE DESMONTAR EL INTERIOR DE UN
INYECTOR O SEPARAR EL PORTA-INYECTOR DE
LA TOBERA

ATENCIÓN: antes de intervenir

, conectar el útil de

diagnóstico de Post-Venta, entrar en diálogo con el
calculador de inyección y verificar que la rampa de
inyección no esté ya bajo presión.

Vigilar la temperatura de carburante.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1383

Útil para extraer los tubos de
alta presión

MATERIAL INDISPENSABLE

Llave dinamométrica "de bajo par"

PARES DE APRIETE (en daN.m)

Tubo de alta presión

2,5

±

 0,2

Tornillos de fijación de la rampa de
inyección

2,2

±

 0,2

Tornillos de fijación de la brida de los
inyectores

2,5

±

 0,5
