СИСТЕМА ОХЛАЖДЕНИЯ

Водяной насос

19-7

19

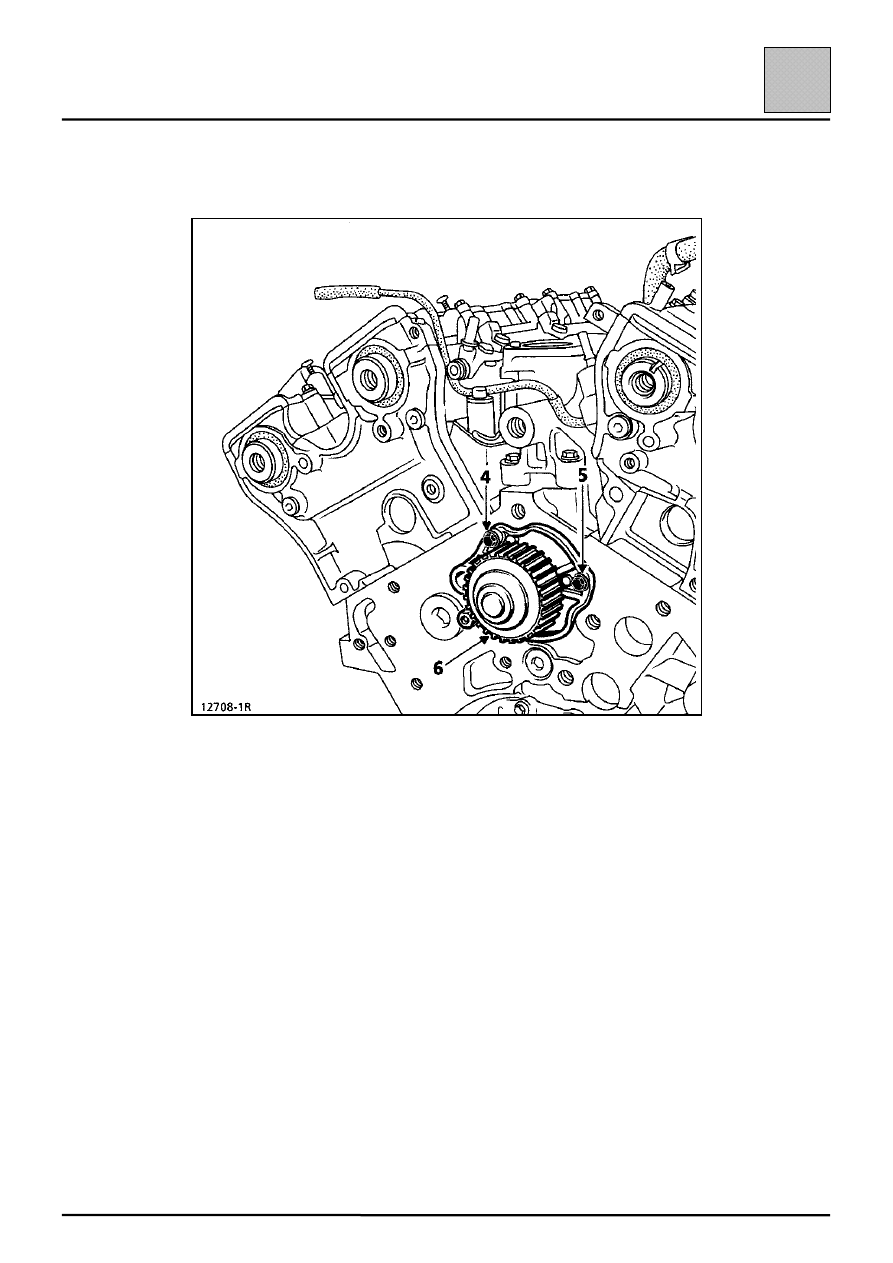

Снимайте насос, отвернув болты крепления в следующем порядке:
болты (4) и (5), затем болт (6).

УСТАНОВКА

Установите водяной насос, заменив прокладку на новую.

Соблюдая порядок затяжки (4), (5), (6), затяните болты моментом
0,8 даН

""""м.

Установите ремень привода газораспределительного механизма
(см. Раздел 11 – «Ремень привода газораспределительного
механизма»).

Заправьте и удалите воздух из системы охлаждения (см. раздел 19 –
«Заправка системы охлаждения и удаление воздуха»).

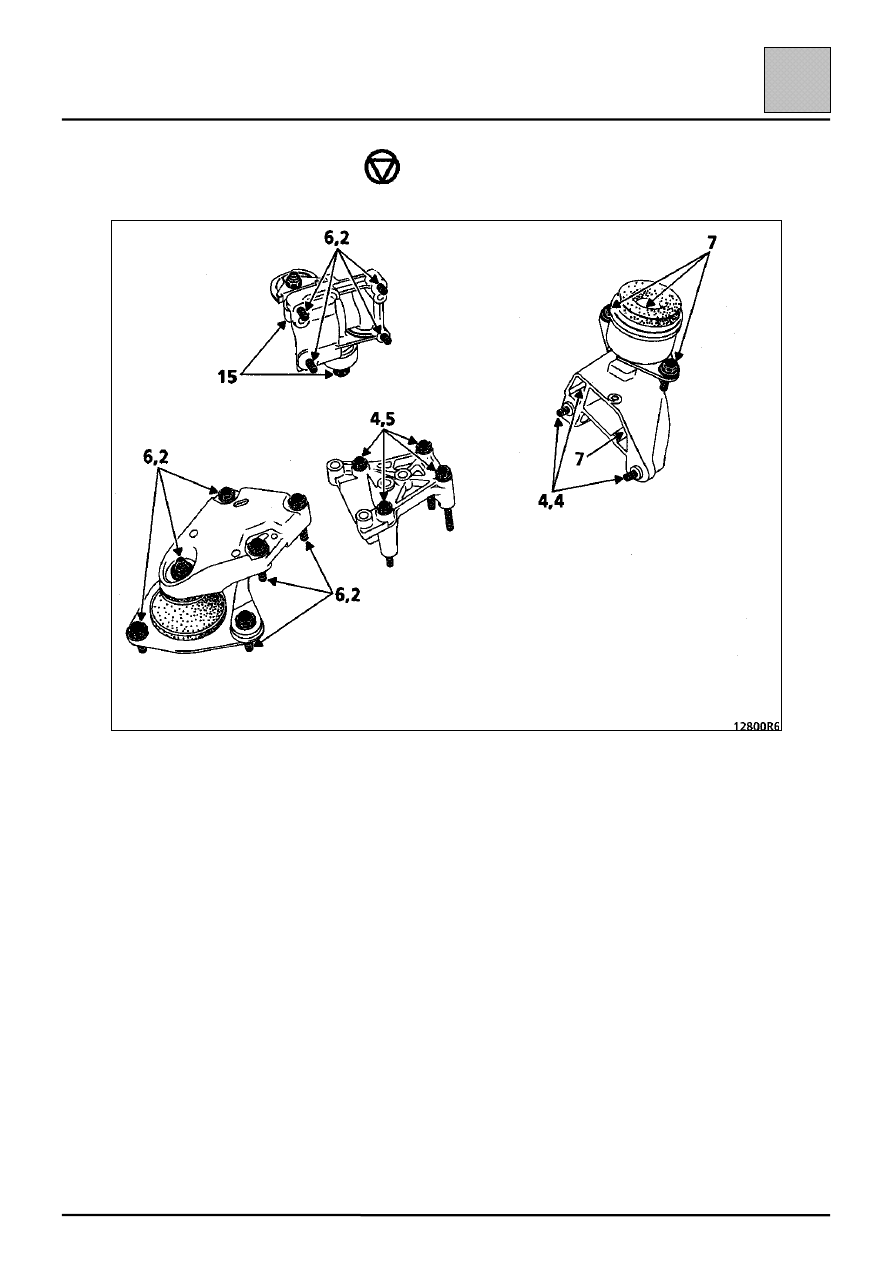

МАЯТНИКОВАЯ ПОДВЕСКА ДВИГАТЕЛЯ

Опоры маятниковой подвески двигателя

19-8

19

МОМЕНТЫ ЗАТЯЖКИ, даН

""""м

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском

в сборе и ведомый диск

20-1

20

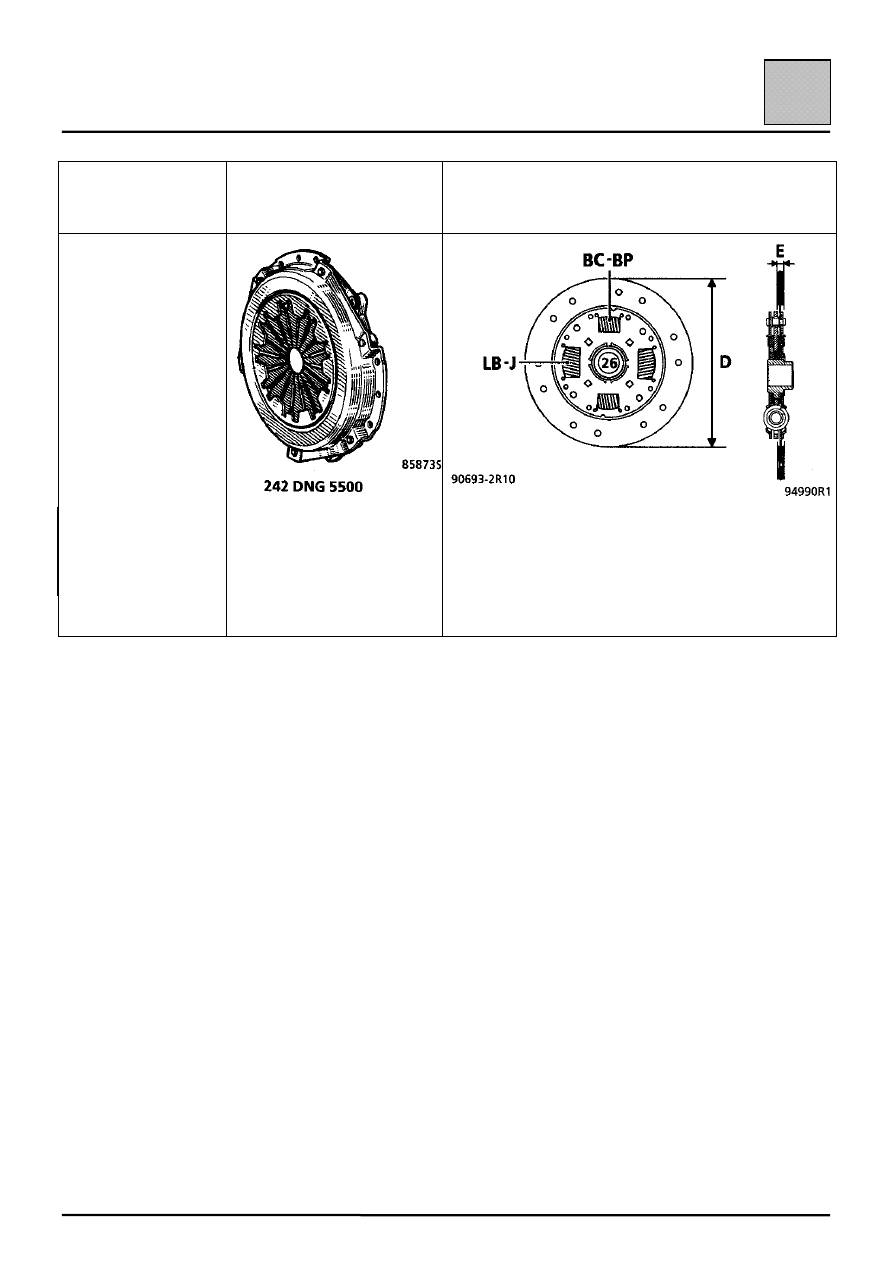

МОДЕЛЬ

ДВИГАТЕЛЯ

КОЖУХ СЦЕПЛЕНИЯ

С НАЖИМНЫМ ДИСКОМ

В СБОРЕ

ВЕДОМЫЙ ДИСК

L7X

26 шлицев
D = 242 мм
E = 8,5 мм

LB = Сиренево-синий
J

= Песочно-желтый

ВС = Капри синий
ВР = Чистый белый

2 красно-черных пружины на ступице демпфера

Сцепление однодисковое, сухое. Привод выключения сцепления гидравлический.

СЦЕПЛЕНИЕ

Кожух сцепления с нажимным диском

в сборе и ведомый диск

20-2

20

ЗАМЕНА

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1431

Фиксатор маховика

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления кожуха сцепления

2

Болт маховика

2 + 60

!!!!

СНЯТИЕ

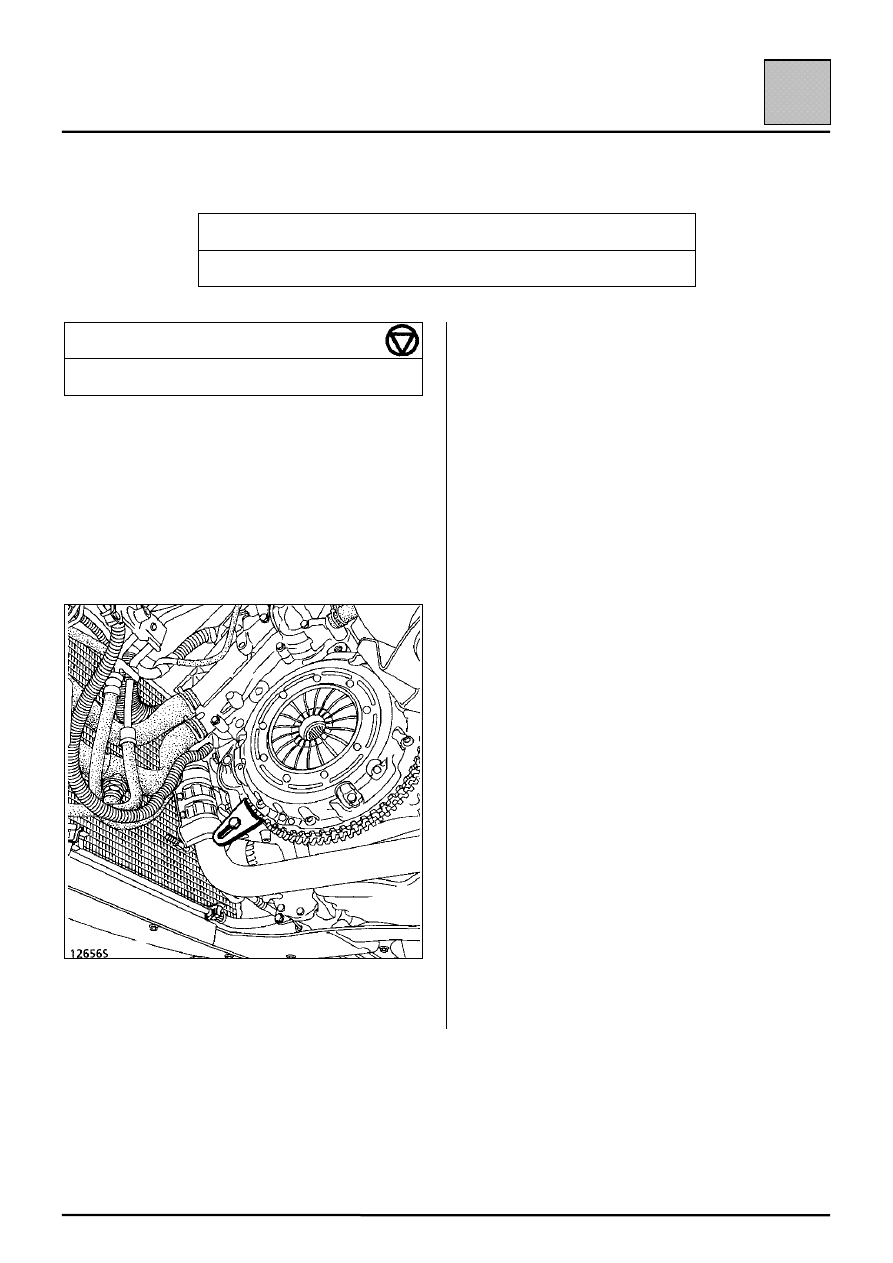

Заблокируйте маховик фиксатором Mot. 1431.

Отверните болты крепления кожуха сцепления к
маховику и снимите кожух в сборе с нажимным
диском. При этом освобождается ведомый диск
сцепления.

Проверьте техническое состояние деталей и
замените неисправные.

ЗАМЕНА МАХОВИКА

СНЯТИЕ

После снятия ведомого диска сцепления
отверните болты крепления маховика к фланцу
коленчатого вала двигателя (эти болты
одноразового использования).

Проточка поверхности маховика под ведомый
диск сцепления не допускается.

УСТАНОВКА

Очистите резьбовые отверстия под болты
крепления маховика на фланце коленчатого вала.

Обезжирьте опорную поверхность маховика на
фланце коленчатого вала.

Установите маховик и заблокируйте его
фиксатором Mot. 1431.

ПРИМЕЧАНИЕ: болты крепления маховика
поставляются в запчасти с микрокапсулами с
клеем-герметиком.
