СИСТЕМА СМЕСЕОБРАЗОВАНИЯ

Задний выпускной коллектор

12-14

12

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Гайка шпильки крепления выпускного
коллектора

3

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Прикрепите трубы системы выпуска
отработавших газов к кузову автомобиля.

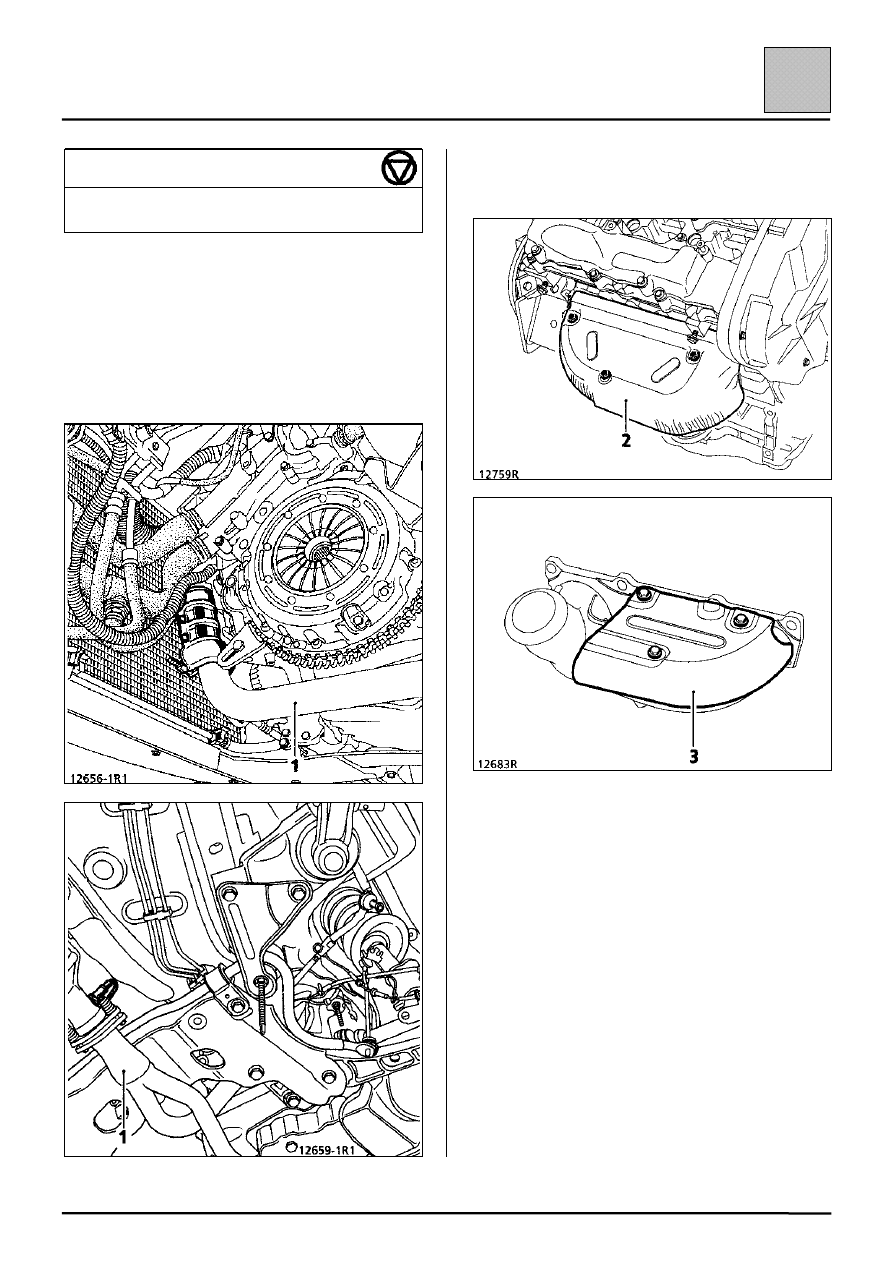

Снимите приемную трубу (1) системы выпуска
отработавших газов.

Снимите:
– нижний (3) и верхний (2) тепловые экраны

выпускного коллектора;

– гайки шпилек крепления выпускного

коллектора, затем снимите коллектор.

УСТАНОВКА

Замените уплотнительную прокладку.

Установка производится в порядке, обратном
снятию.

СИСТЕМА ПОДАЧИ ТОПЛИВА

Впуск воздуха

13-1

13

СИСТЕМА ВПУСКА ВОЗДУХА

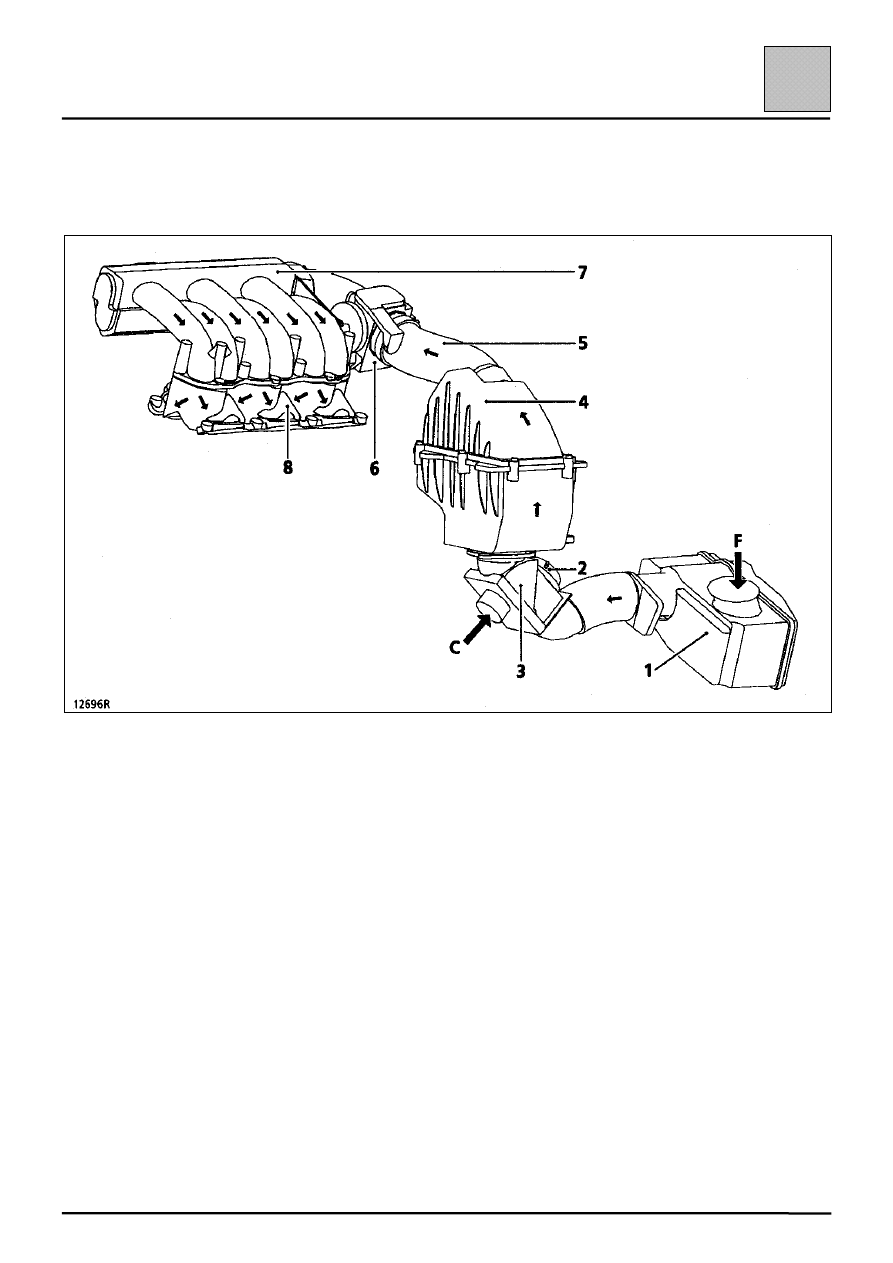

Система впуска воздуха оборудована глушителем для того, чтобы снизить шум при впуске.

1 Глушитель шума на впуске
2 Пневмопривод
3 Корпус терморегулятора
4 Воздушный фильтр
5 Воздушный рукав
6 Блок дроссельной заслонки
7 Впускной коллектор
8 Распределитель подаваемого воздуха

С Впуск подогретого воздуха
F Впуск холодного воздуха

СИСТЕМА ПОДАЧИ ТОПЛИВА

Топливораспределительная рампа

13-2

13

Для того, чтобы снять обе топливораспреде-
лительные рампы или одну заднюю рампу,
необходимо снять впускной коллектор и
распределитель подаваемого воздуха (см. раздел
«Впускной коллектор»), затем отделить две
рампы от распределителя.

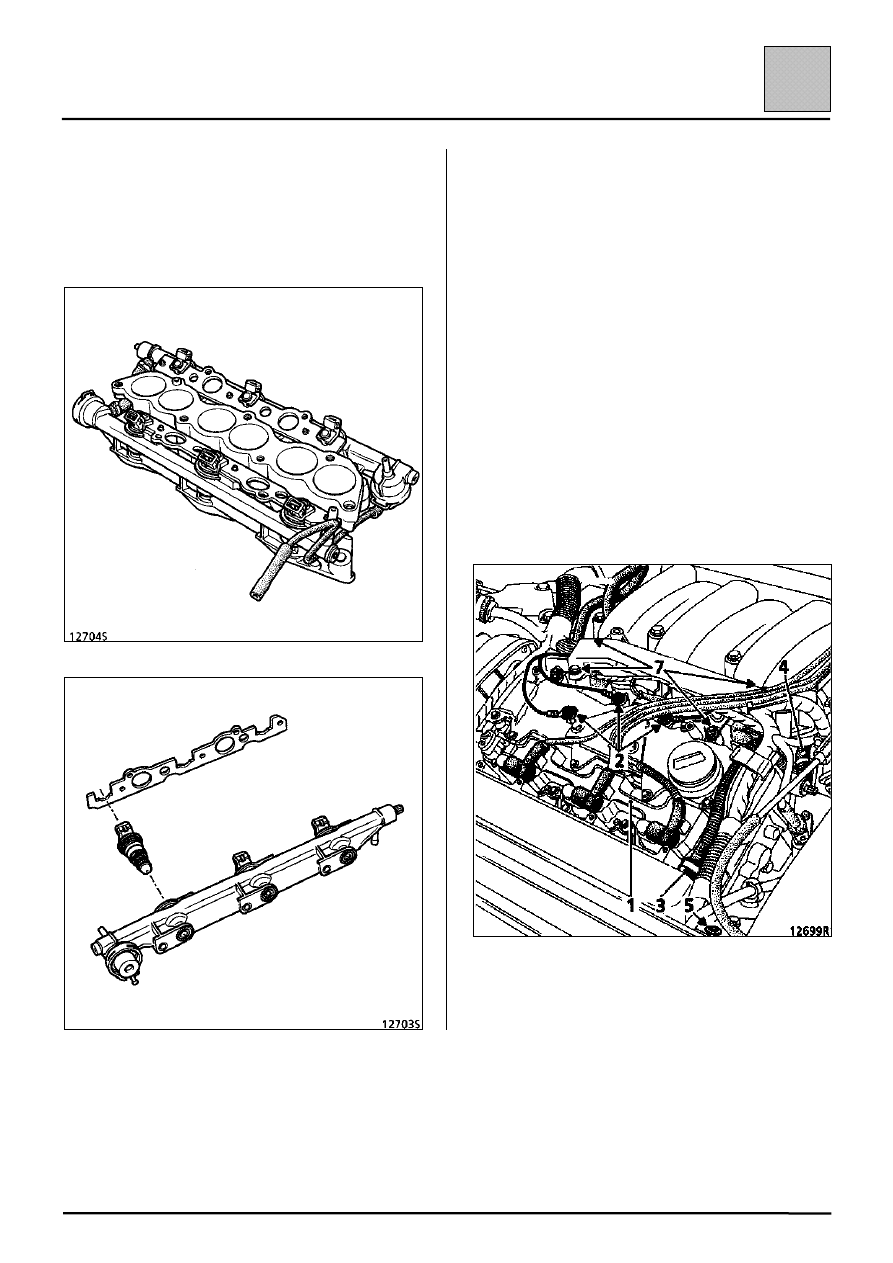

СНЯТИЕ ПЕРЕДНЕЙ
ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ РАМПЫ

Отсоедините аккумуляторную батарею.

Снимите верхнюю крышку двигателя.

Отсоедините:
– высоковольтные провода от катушек

зажигания (1);

– трубку системы рекуперации паров масла (3)

(при помощи приспособления Mot. 1311-06);

– разъемы инжекторов;
– топливопровод (4), соединяющий

топливораспределительные рампы.

Снимите:
– три болта крепления массовых проводов (2);
– два болта (5), крепящих электропроводку к

корпусу воздушного фильтра;

– болты крепления кронштейна электропроводки

(7) и наклоните его назад;

– три болта, крепящих топливораспредели-

тельную рампу к распределителю
подаваемого воздуха.

СИСТЕМА ПОДАЧИ ТОПЛИВА

Топливораспределительная рампа

13-3

13

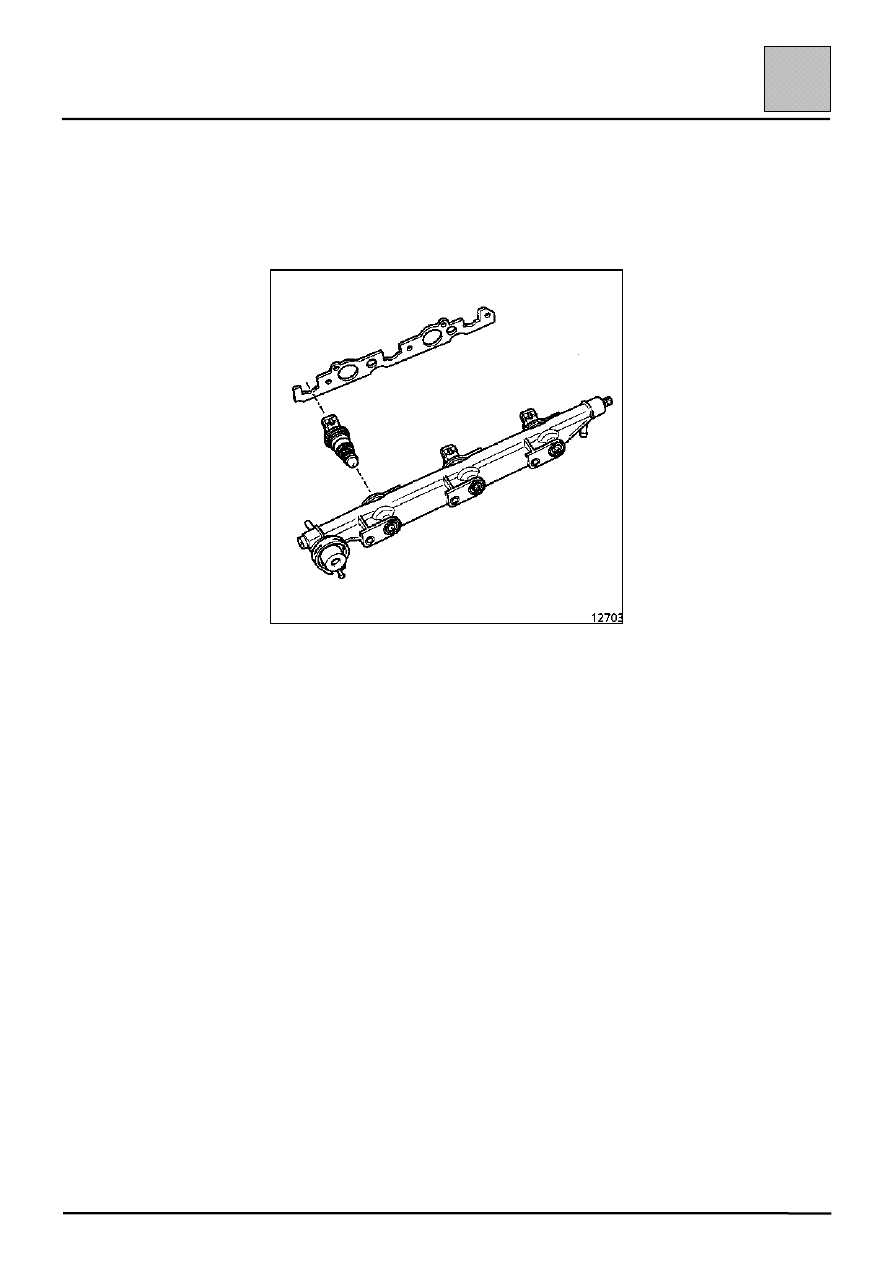

Поднимите топливораспределительную рампу и
отсоедините вакуумную трубку, соединенную с
регулятором давления топлива.

Снимите топливораспределительную рампу.
