КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Заправочные емкости –

Применяемые горюче-смазочные материалы

07-1

07

Место заправки

Емкость, литров

(приблизительно*)

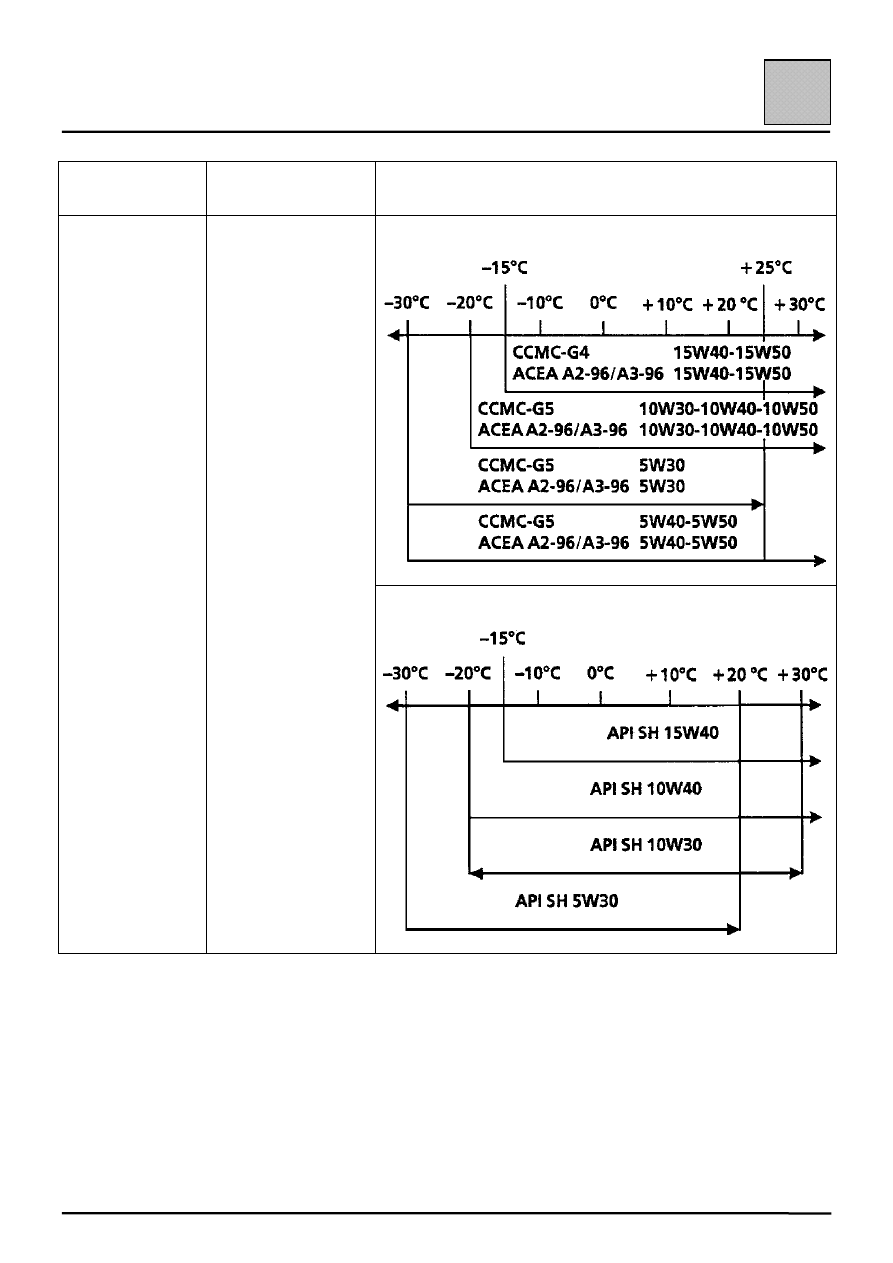

Классы вязкости и качества моторного масла

Система смазки

бензинового

двигателя

L7X

При замене масла

4,4

4,9(1)

Страны ЕС

Другие страны

* Доведите до нормы по щупу (1).
(1) После замены масляного фильтра.

КОНТРОЛЬНЫЕ ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Заправочные емкости –

Применяемые горюче-смазочные материалы

07-2

07

Место заправки

Емкость, литров

Наименование

Примечания

Механическая

коробка передач

РК1

2,8

Все страны: трансмиссионное масло TRANSELF TRX 75 W 80 W
(по нормам API GL5 или MIL-L 2105 С или D)

Система
гидропривода
тормозов

Обычная: 0,7
С АБС: 1

Тормозная жидкость

по SAE J 1703

и DOT 3

Марки тормозных жидкостей должны

быть одобрены Техническим Отделом

Топливный бак

Приблизительно

66

Неэтилированный

бензин

Система
гидроусилителя
рулевого
управления

Отдельный бачок

1,1

Масло для

гидроусилителя

рулевого управления

ELF RENAULT МАТIС

D2 или MOBIL

ATF 220

Система
охлаждения

L7X

7

Охлаждающая

жидкость GLACEOL

RX (тип D)

Добавлять только

охлаждающую

жидкость

При температуре до -20

! ± 2!С для стран

с теплым, умеренным и холодным

климатом.

При температуре до -37

! ± 2!С для стран

с очень холодным климатом.
