ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-10

88

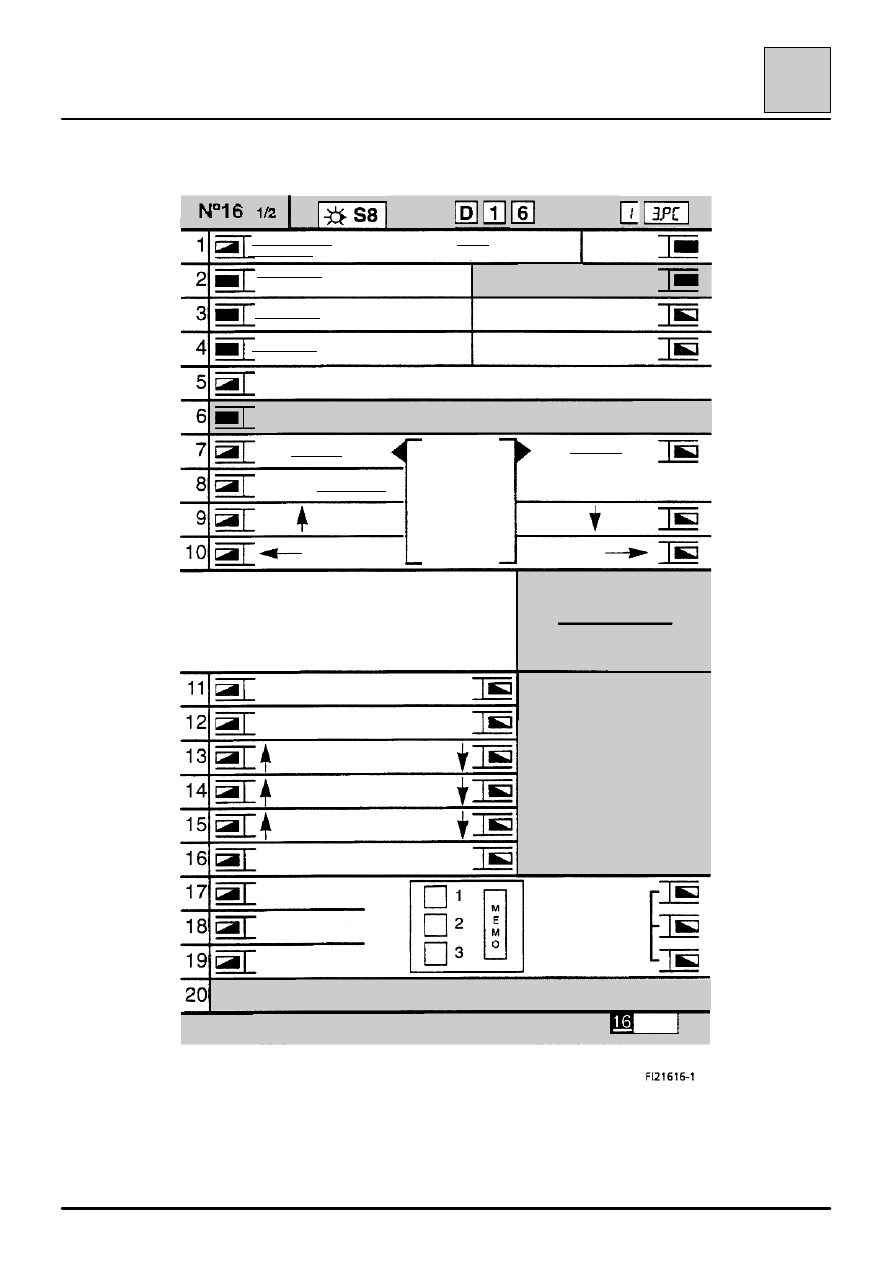

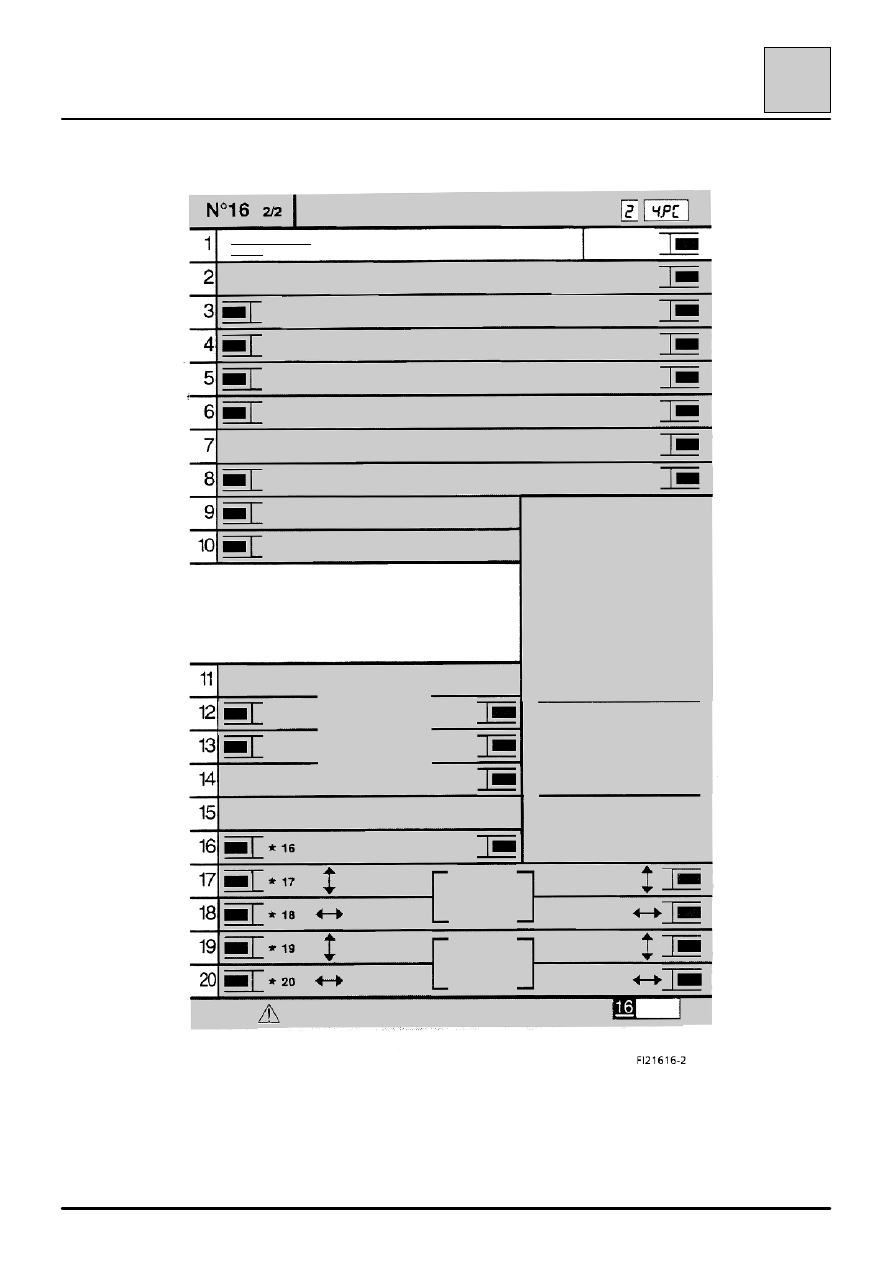

НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ – КАРТОЧКА ПРИБОРА XR25

Барграфы на цветном фоне означают неисправность.
Барграфы на белом фоне означают состояние.

индикация

код

КОД ПРИНЯТ

Не высвечивается: (ПРОВЕРКА 1) выполняется

/Мигает: Переверните карту

Не изменяется: (ПРОВЕРКА 1) выполняется

/следует провести (ПРОВЕРКА 2)

Высвечивается: + после замка зажигания
присутствует

НАРУШЕНИЕ ПИТАНИЯ

Высвечивается: ВЫКЛЮЧАТЕЛЬ В ПОЛОЖ. «ВКЛ» Высвечивается: ПРИ ДВИЖЕНИИ НАЗАД

Высвечивается: + ВСПОМ. ОБОРУДОВАНИЯ

Высвечивается при ОТКРЫТОЙ
ДВЕРИ

Высвечивается, если присутствует сигнал ПДУ на открытие

Неисправность органов управления зеркалами (если автомобиль оснащен ими)

Выберите зеркало

заднего вида, затем
отрегулируйте его в

4-х направлениях.

Убедитесь в том, что

соответствующие

барграфы

высвечиваются.

ВОДИТЕЛЬ

ПОЛОЖЕНИЕ НЕЙТРАЛЬНОЕ

ВВЕРХ

ВЛЕВО

ПАССАЖИР

При этой проверке правый
барграф 3 не должен
высвечиваться

ВНИЗ

ВПРАВО

СИДЕНЬЕ ВОДИТЕЛЯ (ПРОВЕРКА 1)

Для проверки 2 введите: G 02*

Удалите код неисправности: G 0**

Конец проверки: G 13*

(не на х54 фаза 2)
Включите для проверки
(левый барграф 3 высвечивается)

От 11 до 19: Нажимайте на каждый рычаг

и следите, чтобы соответствующий

барграф высвечивался

ВПЕРЕД

ПРОДОЛЬНОЕ

ПЕРЕМЕЩЕНИЕ (СИДЕНЬЯ)

НАЗАД

ВПЕРЕД

СПИНКА

СИДЕНЬЯ

НАЗАД

ВВЕРХ

ЗАДНЯЯ ЧАСТЬ

ПОДУШКИ

ВНИЗ

Помощь: V 9

Возврат к режиму диагностики: D

Каталожный номер детали: G 70*

ВВЕРХ

ПЕРЕДНЯЯ ЧАСТЬ

ПОДУШКИ

ВНИЗ

ВВЕРХ

ПОДГОЛОВНИК

(СИДЕНЬЯ)

ВНИЗ

ВПЕРЕД

РУЛЕВОЕ

КОЛЕСО

НАЗАД

КНОПКА 1 НАЖАТА

КНОПКА 2 НАЖАТА

КНОПКА 3 НАЖАТА

НАЖАТА КНОПКА «MEMO»

РУС.

1РС если X 54 P1/P2

3

РС если X 56 P1/P2

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

88-11

88

НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ – КАРТОЧКА ПРИБОРА XR25

Барграфы на цветном фоне означают неисправность.
Барграфы на белом фоне означают состояние

.

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

ЗЕРКАЛО

ЗАДНЕГО ВИДА

СО СТОРОНЫ

ВОДИТЕЛЯ

индикация:

Не высвечивается: (ПРОВЕРКА 1) выполняется: переверните карту
Мигает: (ПРОВЕРКА 2) выполняется. Не изменяется: введите  G 02*

КОД
ПРИСУТСТВУЕТ

ОШИБКИ ДВИЖЕНИЯ

(по оси сиденья)

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

/CO

ПРОДОЛЬНОЕ

ПЕРЕМЕЩЕНИЕ (СИДЕНЬЯ)

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

/CO

СПИНКА (СИДЕНЬЯ)

БЛОКИРОВКА

/CO

ЗАДНЯЯ ЧАСТЬ

ПОДУШКИ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

/CO

ПЕРЕДНЯЯ ЧАСТЬ

ПОДУШКИ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

ОШИБКИ РЕГУЛИРОВКИ СИДЕНЬЯ

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

/CO

РУЛЕВОЕ КОЛЕСО

НЕСАНКЦИОНИРОВАННОЕ
ПЕРЕМЕЩЕНИЕ

БЛОКИРОВКА

/CO

ЗЕРКАЛО ЗАДНЕГО ВИДА

СО СТОРОНЫ ПАССАЖИРА

БЛОКИРОВКА

/CO

ЗЕРКАЛО ЗАДНЕГО ВИДА
СО СТОРОНЫ ВОДИТЕЛЯ

СИДЕНЬЕ ВОДИТЕЛЯ (ПРОВЕРКА 2)

Для проверки 1 введите : G 01*

Удалите код неисправности: G0**

Конец проверки: G13*

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ:

#### ..

X54

////X56

ПОТЕНЦИОМЕТРЫ (

%)

01

Продольное перемещение

02

Передний подъемник

03

Подголовник

04

Спинка

05

Задняя часть подушки

06

Рулевое колесо

09

Зеркало заднего вида со  стороны
водителя (вверх-вниз)

10

Зеркало заднего вида со стороны
водителя (влево-вправо)

11

Зеркало заднего вида со стороны
пассажира (вверх-вниз)

12

Зеркало заднего вида со стороны
пассажира (влево-вправо)

X

54 Фаза 2

(отсутствует напряжение) после
ремонта установите датчики
перемещения: см. руководство по
ремонту

Помощь: V9

Возврат к режиму диагностики: D

Каталожный номер детали: G 70*

ЦЕПИ ДАТЧИКОВ сиденья

//// рулевой колонки

ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ

СПИНКА

ПЕРЕДНЯЯ ЧАСТЬ
ПОДУШКИ

ЗАДНЯЯ ЧАСТЬ

ПОДУШКИ

РУЛЕВОЕ КОЛЕСО



ЭЛЕКТРОДВИГАТЕЛЬ ЗЕРКАЛ

ЗАДНЕГО ВИДА (54 PH2)

(со стороны пассажира или водителя)

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОДВИГАТЕЛЬ

ЭЛЕКТРОДВИГАТЕЛЬ

ЗЕРКАЛО

ЗАДНЕГО ВИДА

СО СТОРОНЫ

ПАССАЖИРА

СМ. РУКОВОДСТВО ПО РЕМОНТУ

ЦЕПЬ датчика

ЦЕПЬ датчика

ЦЕПЬ датчика

ЦЕПЬ датчика

РУС

2РС если X 54 P1/P2

4РС если X 56

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

K65011.0

88-12

88

ДИАГНОСТИКА – КАРТОЧКА ПРИБОРА XR25

ОБОЗНАЧЕНИЕ БАРГРАФОВ

НЕИСПРАВНОСТЬ (всегда на цветном фоне)

Если барграф высвечивается, то проверяемый объект имеет
неисправность. Соответствующий текст определяет эту неисправность.
Этот барграф может:
– Постоянно

высвечиваться

: есть неисправность.

– Мигать

: неисправность записана в запоминающем
устройстве

– Не высвечиваться

: неисправность отсутствует или не обнаружена



 СОСТОЯНИЕ (всегда на белом фоне)


 Барграф всегда вверху с правой стороны.
 Если барграф высвечивается, то установлен диалог с модулем управления
по данному объекту.
 Если не высвечивается:
– Нет кода.
– Неисправность в приборе, модуле управления или в соединении прибора

XR25 с модулем управления

Следующие барграфы представлены в соответствии с их начальным
состоянием:
Начальное состояние: (зажигание включено, двигатель не работает,
отсутствуют действия оператора)

или

Неопределенное

высвечивается, когда функция или состояние на карточке
выполняются.

Не высвечивается

Высвечивается — перестает высвечиваться, когда функция или состояние
на карточке более не выполняются.

ЭЛЕКТРОПРОВОДКА

Сиденье водителя с запоминанием положения

ПОСЛЕ

РЕМОНТА

Когда связь установлена, работайте с любыми барграфами неисправностей,
которые высвечиваются.

K56021.0

88-13

88

НАХОЖДЕНИЕ НЕИСПРАВНОСТЕЙ – ИНТЕРПРЕТАЦИЯ БАРГРАФОВ ПРИБОРА XR25

1

Правый барграф 1 не высвечивается

Карточка № 16, сторона 1

/2

СВЯЗЬ ПРИБОРА XR25 С МОДУЛЕМ УПРАВЛЕНИЯ

УКАЗАНИЯ

Отсутствуют.

Перед установлением связи между прибором XR25 и модулем управления проверьте выполнение
следующего условия:
– зажигания должно быть включено.

Проверьте состояние плавкого предохранителя «часы» на 10 А.
При необходимости замените плавкий предохранитель.

Убедитесь в том, что прибор XR25 не является причиной неисправности, подсоединив его к модулю
управления на другом автомобиле.

Убедитесь в том, что переключатель ISO установлен в положение S8 и что вы используете последнюю
версию кассеты прибора XR25 и правильный код доступа (D 16).
Проверьте напряжение аккумуляторной батареи (U

> 10,5 Вольт). При необходимости перезарядите

аккумуляторную батарею.

Проверьте, что разъемы модуля управления надежно подсоединены.

Проверьте правильность подсоединения модуля управления:
–

заземление на контактах В3 и В4 черного 15-ти контактного разъема модуля управления,

–   +  до замка зажигания на контакте В1 черного 15-ти контактного разъема модуля управления.

Проверьте правильность подсоединения диагностического разъема:
–

заземление на контакте 2

–

+ после замка зажигания на контакте 6.

Проверьте и обеспечьте проводимость и изоляцию электропроводки между разъемом диагностического
разъема и контактами:
–

А6

– А7

Если, тем не менее, диалог между прибором XR25 и модулем управления отсутствует, замените модуль
управления.







черного 15-ти контактного разъема компьютера
