ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-4

83

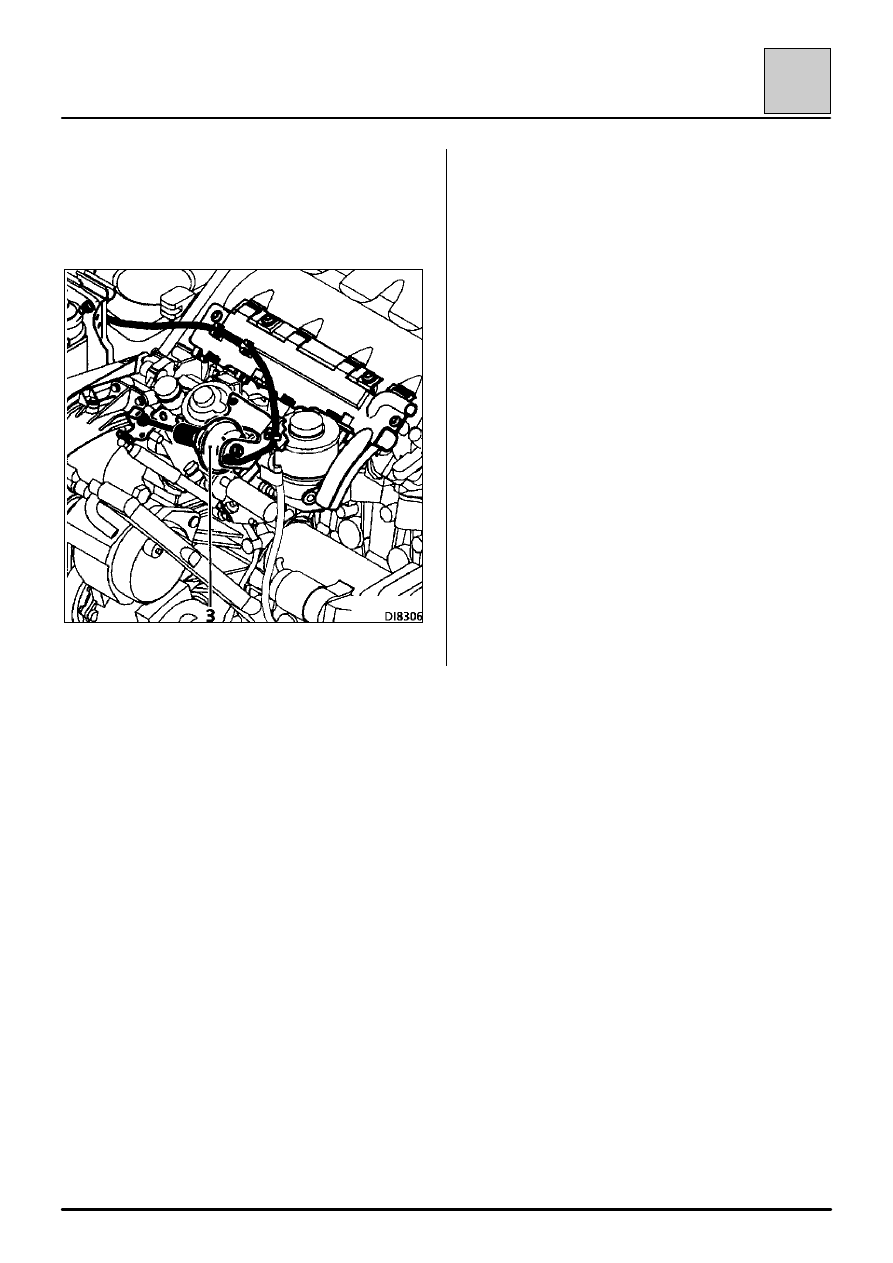

Двигатель G8T

Цилиндр крепится с помощью гайки к
металлическому кронштейну, который крепится к
топливному насосу.

Установка и регулировка механического
привода.

Когда силовой цилиндр находится в исходном
состоянии, а дроссельная заслонка в положении
холостого хода, предохранительный зазор должен
быть равен 2-3 мм, чтобы не допустить высоких
оборотов холостого хода.

Закрепите корпус цилиндра на кронштейне с
помощью гайки.

Отвинтите кольцо с канавкой (ослабив на
четверть оборота).

Прижмите головку соединительной тяги к
шаровому шарниру дроссельной заслонки.

Оттяните кольцо с канавкой к корпусу силового
цилиндра, пока не почувствуете сопротивление
пружины дросселя, затем вернитесь на один-два
паза в направлении шарового шарнира (пружина
больше не оказывает никакого усилия).

Наконец, затяните обе части окончательно
(затянув на четверть оборота).

ВНИМАНИЕ: При установке новой детали после
затяжки обеих частей необходимо удалить желтое
распорное кольцо.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-5

83

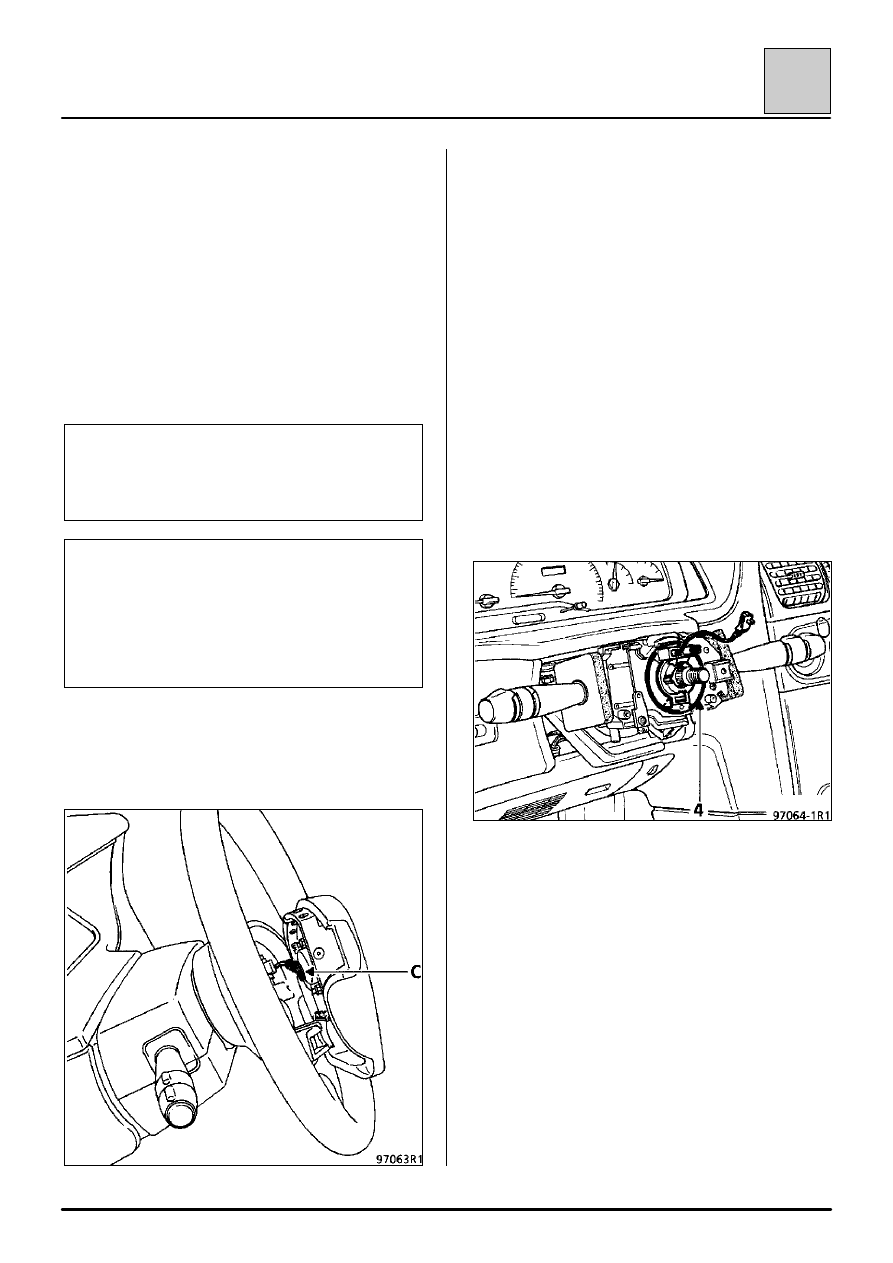

Поворотный подрулевой выключатель (4)

Он обеспечивает электрическое соединение
между рулевой колонкой и рулевым колесом.

Изготавливается из ленты с четырьмя
проводниками (круиз-контроль и подушка
безопасности), длина которой позволяет сделать
2,5 оборота рулевого колеса (максимальный угол
поворота рулевого колеса плюс
предохранительный зазор) в каждом
направлении.

Снятие – Установка

ВНИМАНИЕ: запрещается проведение каких-
либо работ с подушкой безопасности или
устройством предварительного натяжения вблизи
источника тепла или открытого пламени ввиду
опасности их самопроизвольного срабатывания.

ВАЖНАЯ ИНФОРМАЦИЯ: при снятии рулевого
колеса НЕОБХОДИМО отсоединить разъем (С)
подушки безопасности.

Подушка безопасности оснащена разъемом,
который при ее отсоединении замыкает цепь
накоротко во избежание самопроизвольного
срабатывания подушки.

Снимите:
– подушку безопасности, удалив 2 винта (момент

затяжки 0,5 даН

⋅⋅⋅⋅м под рулевым колесом и

отсоедините разъем (С),

– разъем круиз-контроля,
– болт рулевого колеса,
– рулевое колесо, после установки передних

колес автомобиля в прямое положение,

– нижний полукожух, удалив 3 монтажных болта,
– верхний полукожух, удалив 2 монтажных болта,

Отвинтите три болта поворотного выключателя
под рулевым колесом.

При снятии поворотного выключателя,
необходимо отметить его положение либо:
– убедившись, что передние колеса автомобиля

при снятии выключателя находятся в
положении, соответствующем прямолинейному
движению автомобиля, чтобы расположить
ленту по центру,

– зафиксировав ротор поворотного выключателя

с помощью липкой ленты.

Отсоедините 4-контактный разъем подушки
безопасности и системы круиз-контроля.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-6

83

В случае замены новая деталь поставляется

отцентрованной и закрепляется липкой лентой,

которая разрывается при первом повороте руле-

вого колеса (установка должна производиться при

прямолинейном положении передних колес

автомобиля).

Особые замечания по установке

Убедитесь в том, что передние колеса автомо-

биля всегда находятся в прямолинейном

положении.

Прежде чем начать установку, убедитесь в том,

что поворотный выключатель зафиксирован в

неподвижном состоянии.

В противном случае произведите процедуру

центровки, описанную в руководстве «Подушки

безопасности и системы предварительного

натяжения ремней безопасности».

После каждого снятия рулевого колеса

необходимо заменять болт рулевого колеса (болт

предварительно покрыть герметиком).

Затяните болт с установленным моментом
затяжки (4,5 даН

⋅⋅⋅⋅м).

ВАЖНАЯ ИНФОРМАЦИЯ: перед

подсоединением подушки безопасности

необходимо провести тестирование работы

системы:

• проверьте, чтобы при включении зажигания

высвечивалась сигнальная лампа подушки

безопасности на приборной панели,

• подсоедините имитатор воспламенителя к

разъему подушки безопасности водителя и

проверьте, чтобы сигнальная лампа погасла,

• выключите зажигание, подсоедините подушку

безопасности вместо имитатора

воспламенителя и закрепите подушку

безопасности на рулевом колесе,

• включите зажигание, проверьте, чтобы при

включении зажигания сигнальная лампа

высвечивалась на 3 секунды, а затем

выключалась и оставалась в этом состоянии.

Если сигнальная лампа работает не так, как

описано выше, обратитесь к разделу «Поиск

неисправностей» руководства «Подушки

безопасности и системы предварительного

натяжения ремней безопасности» и проведите

испытание системы при помощи прибора
XRBAG (Elé. 1288).

ВНИМАНИЕ: При несоблюдении этих
инструкций возможно нарушение нормальной
работы этих систем или их самопроизвольное
срабатывание.

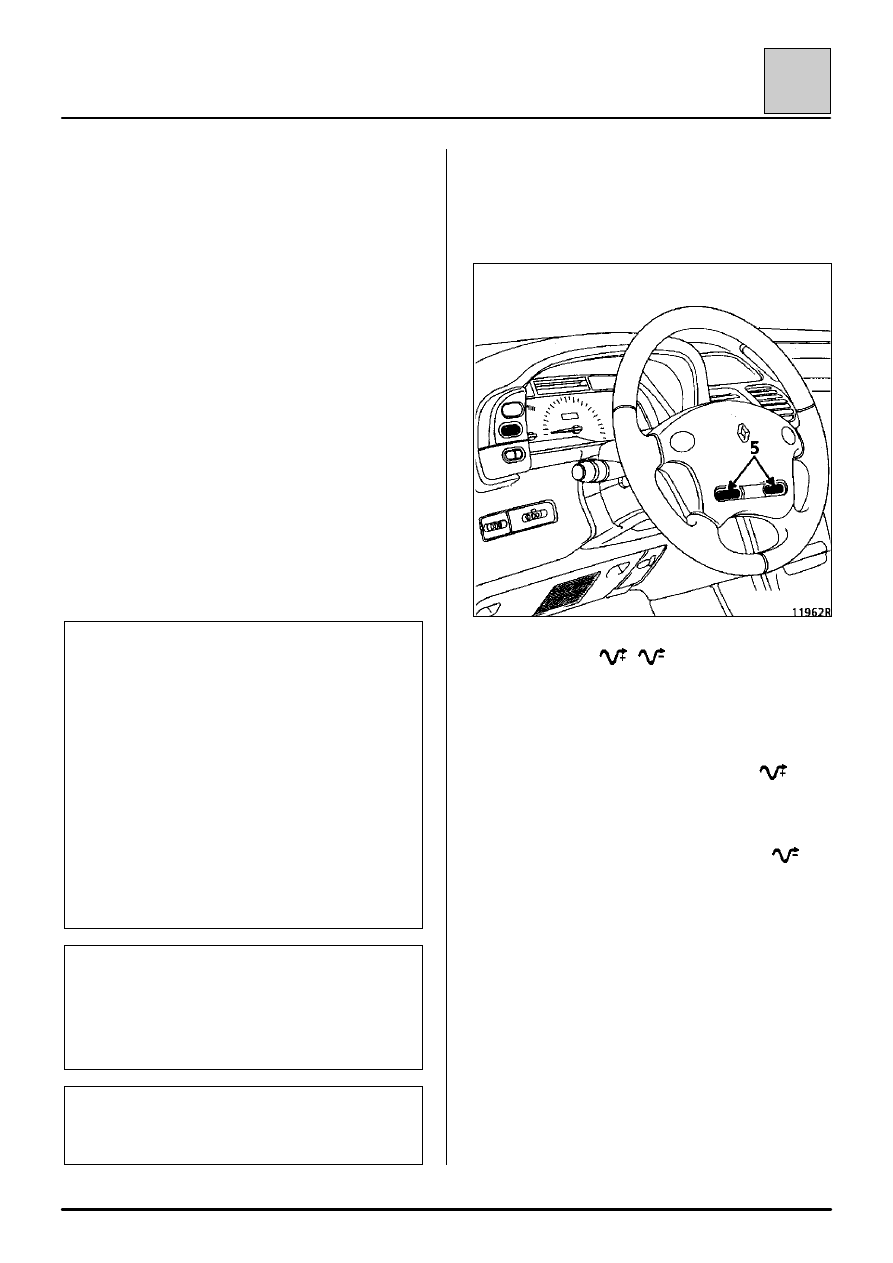

Переключатели (5) на рулевом колесе

Каждый переключатель имеет свое пороговое

напряжение, позволяющее компьютеру его

идентифицировать.

Переключатель (

/

)

Данный переключатель выполняет три функции:

– запоминает скорость движения, если переклю-

чатель был нажат менее 0,5 секунд (с одной

или с другой стороны),

– увеличивает скорость движения при нескольких

коротких или одном продолжительном (

)

нажатии на левую часть переключателя. При

отпускании кнопки запоминается новое значение

скорости,

– снижает скорость движения при нескольких

коротких или одном продолжительном (

)

нажатии на правую часть переключателя. При

отпускании кнопки запоминается новое

значение скорости.

ПРИБОРНАЯ ПАНЕЛЬ

Круиз-контроль

83-7

83

Переключатель (O/R – O/R)

Переключатель выполняет 2 функции:
– отключает систему круиз-контроля, если она

задействована. Предварительно запомненная
скорость сохраняется в памяти,

– вызывает предварительно запомненную

скорость и включает систему круиз-контроля,
если она не работает.

Снятие – Установка

Перед снятием этих переключателей необходимо
снять разъем подушки безопасности.

Порядок работы, меры предосторожности и
особые замечания по установке подушки
безопасности см. в предыдущем параграфе
«Поворотный подрулевой выключатель».

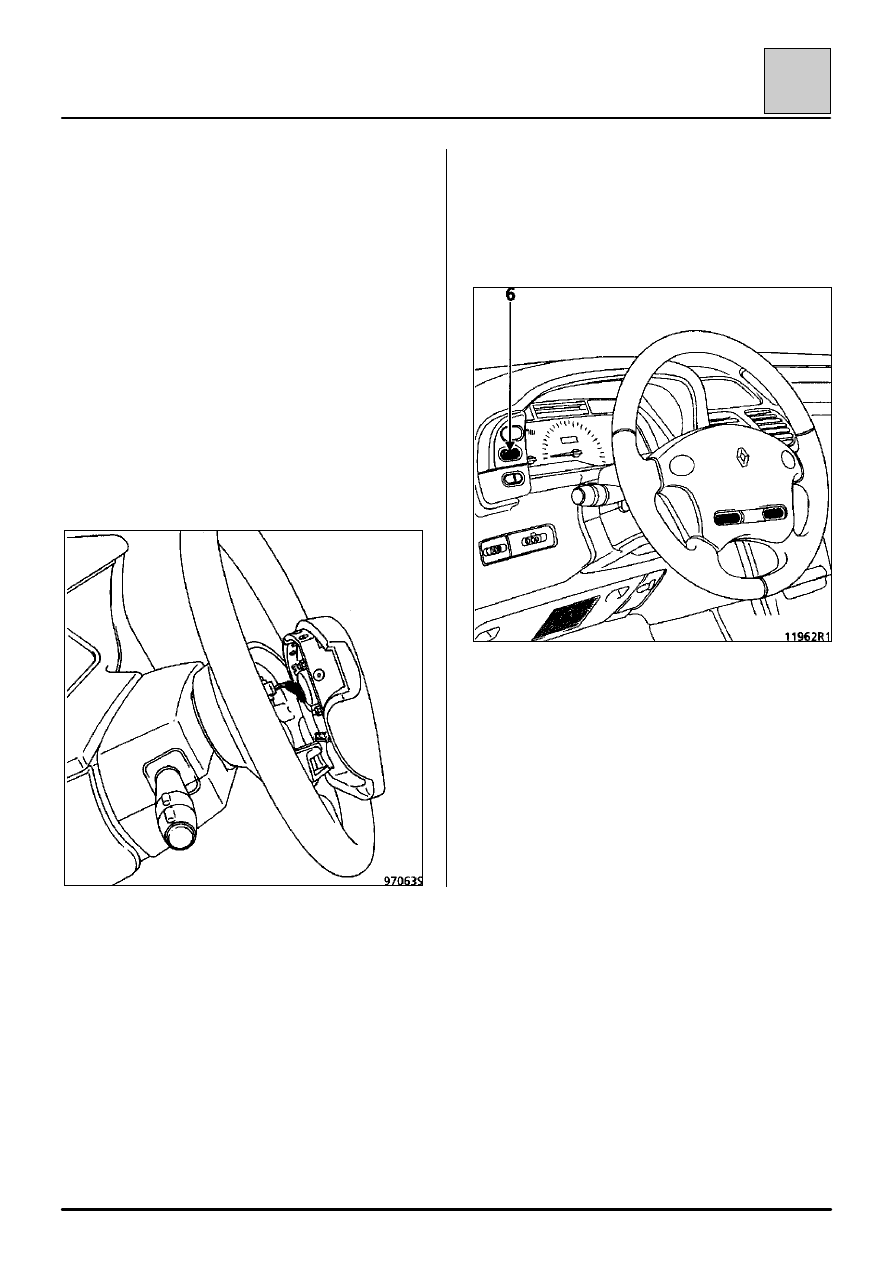

Выключатель (6) круиз-контроля

Он находится с левой стороны приборной панели.

В этот выключатель встроена сигнальная лампа
«круиз-контроля».

ПРИМЕЧАНИЕ: если используется этот
выключатель для отключения круиз-контроля, то
записанная в памяти скорость удаляется.
