СТЕКЛА

Опускное стекло передней и задней дверей

54

54-3

A

ПРЕДМОНТАЖНАЯ ПОДГОТОВКА
НАПРАВЛЯЮЩЕЙ СТЕКЛОПОДЪЕМНИКА
ПРЕЖНЕЙ МОДИФИКАЦИИ

Для установки стекла Фазы II на механизм Фазы I
необходимо предварительно подготовить
приводную кулису.

Разберите стеклоподъемник и снимите
приводную кулису.

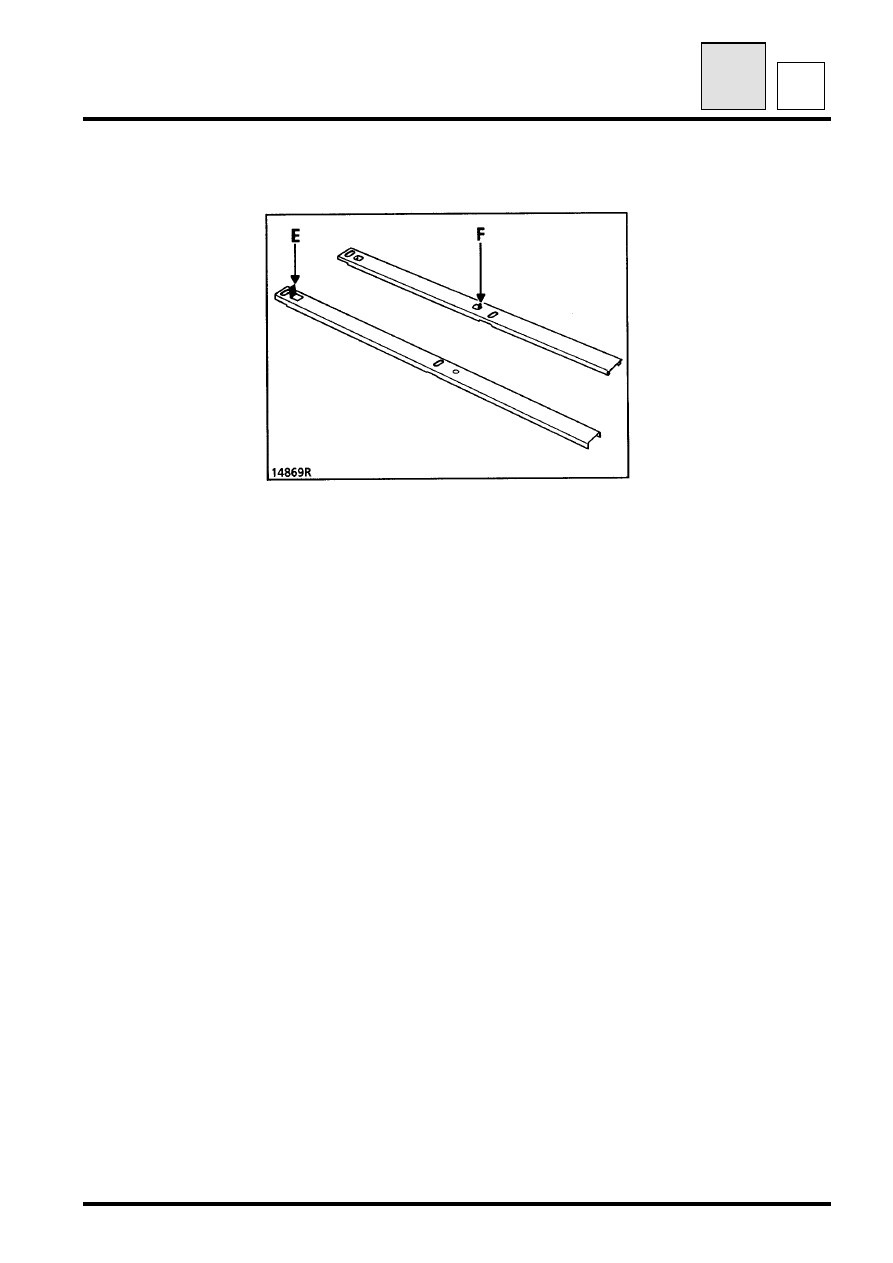

Удалите установочные лапки (E) на приводной
кулисе передней двери и лапки (F) на кулисе
задней двери.

Установите стеклоподъемник, вышеописанным
способом.

55-1

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

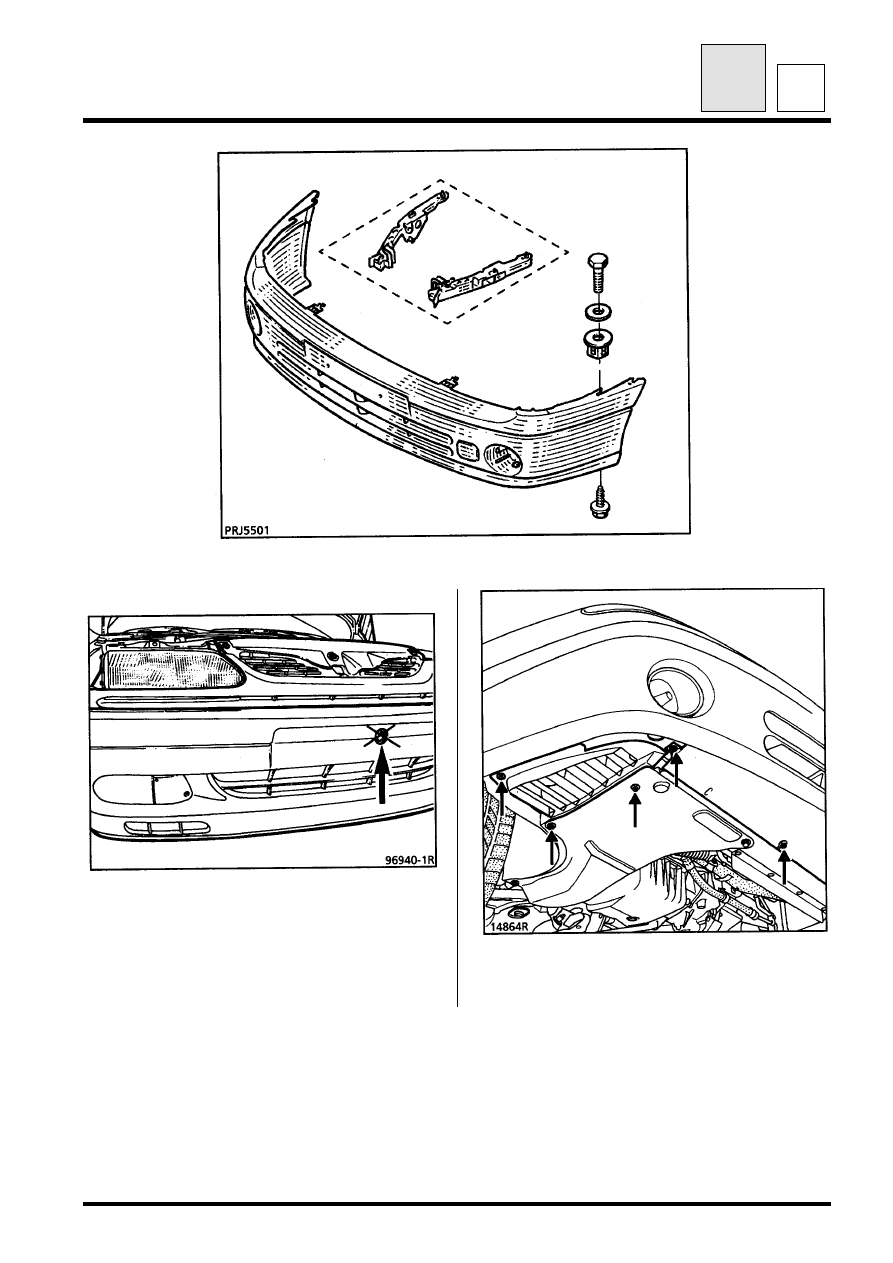

Передний бампер

55

СНЯТИЕ

ПРИМЕЧАНИЕ. Для снятия переднего
бампера нет необходимости снимать
номерной знак.

На бампере Фазы II центральный крепежный
винт не устанавливают.

Снимите защитные пластмассовые кожухи с
нижней части кузова.

A

ВНЕШНИЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

Передний бампер

55

55-2

A

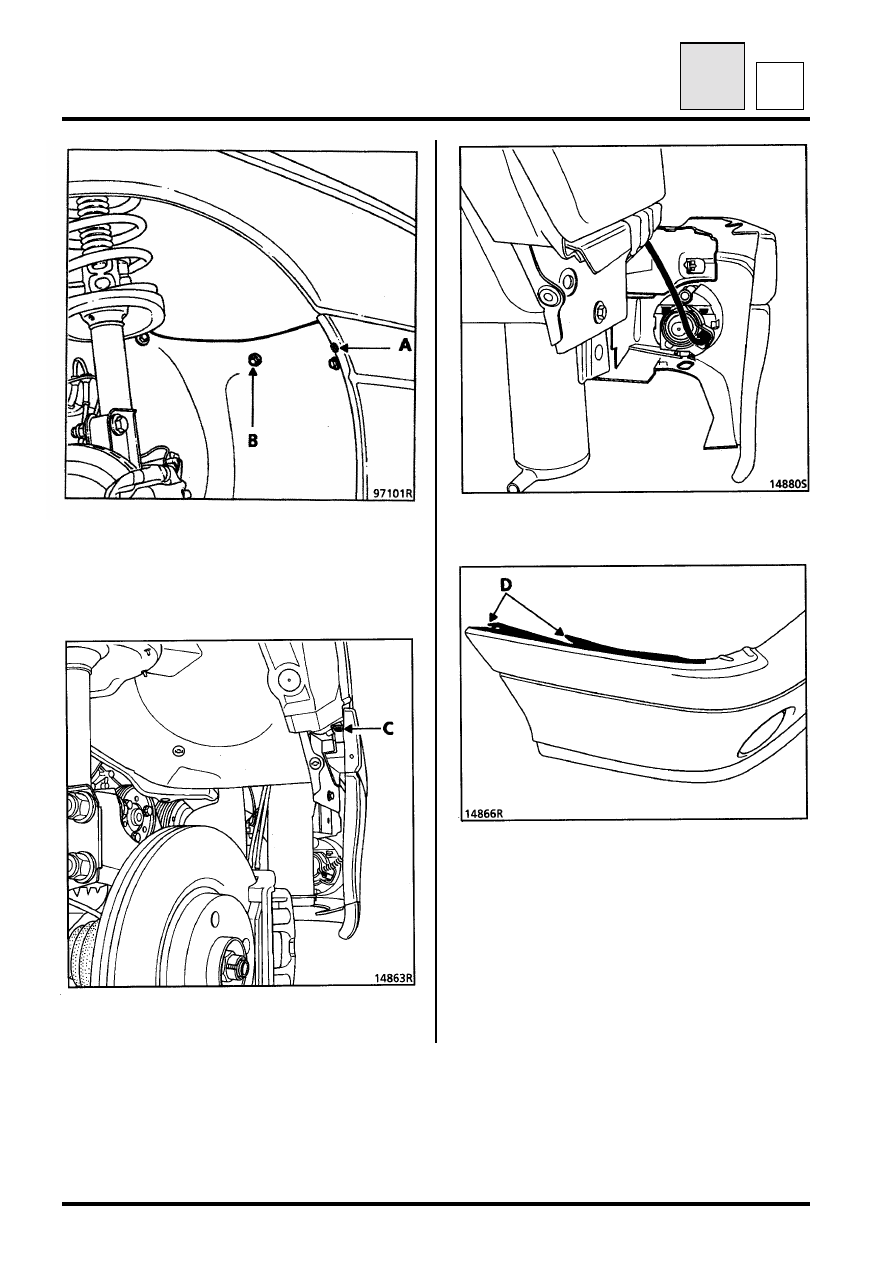

Снимите:

-  винты (A),(B) бокового крепления

подкрылков,







-  винты (C) бокового крепления,





-  разъем противотуманных фар.

Освободите пазы (D) от центрирующих
фиксаторов (E) бокового опорного
кронштейна, закрепленного на переднем
крыле (см. рисунок ниже).

Для этого потяните вперед бампер и
снимите его.
