СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

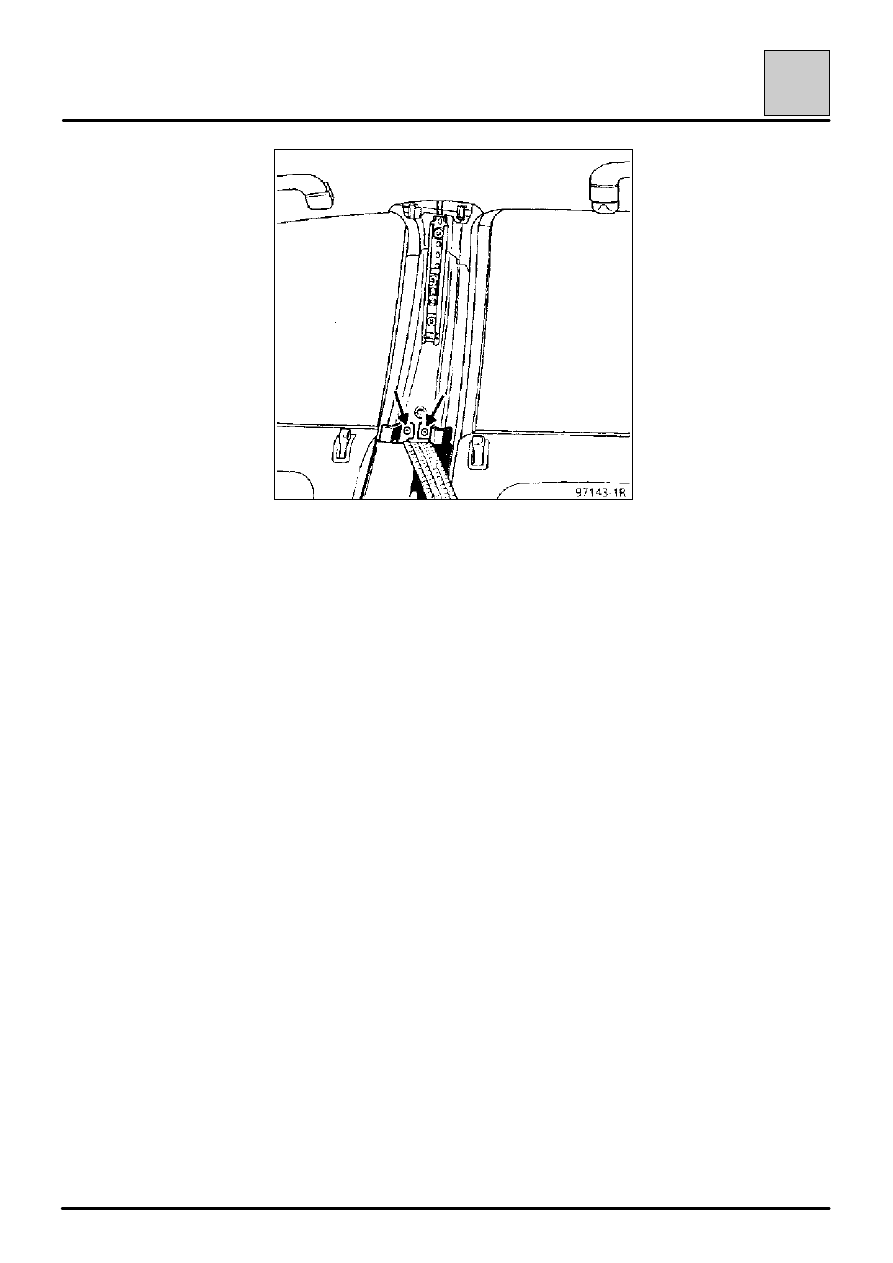

Нижняя облицовка средней стойки кузова

71-11

71

Отверните два верхних винта крепления «торкс»
на 20 и снимите нижнюю облицовку стойки,
отсоединив ее от фиксаторов.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

Облицовка порогов дверных проемов

71-12

71

СНЯТИЕ

ПЕРЕДНЯЯ ОБЛИЦОВКА

Снимите нижнюю часть уплотнителя дверного
проема.

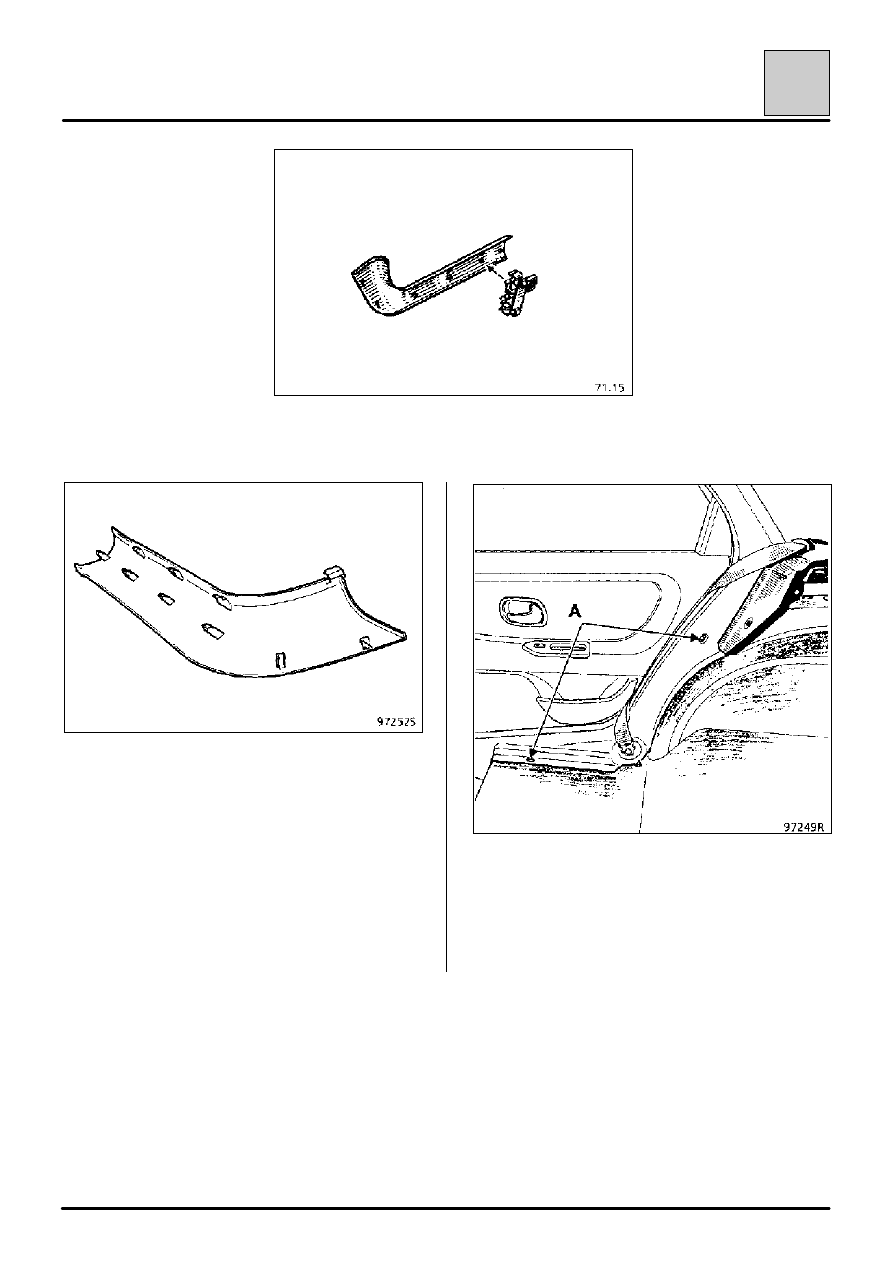

Снимите облицовку порога, отсоединив ее от
фиксаторов (на рисунке вид облицовки изнутри).

ЗАДНЯЯ ОБЛИЦОВКА

Снимите:
– нижнюю часть уплотнителя дверного проема,
– отверните болт крепления ремня безопасности

и два винта «торкс» на 20 (А).

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

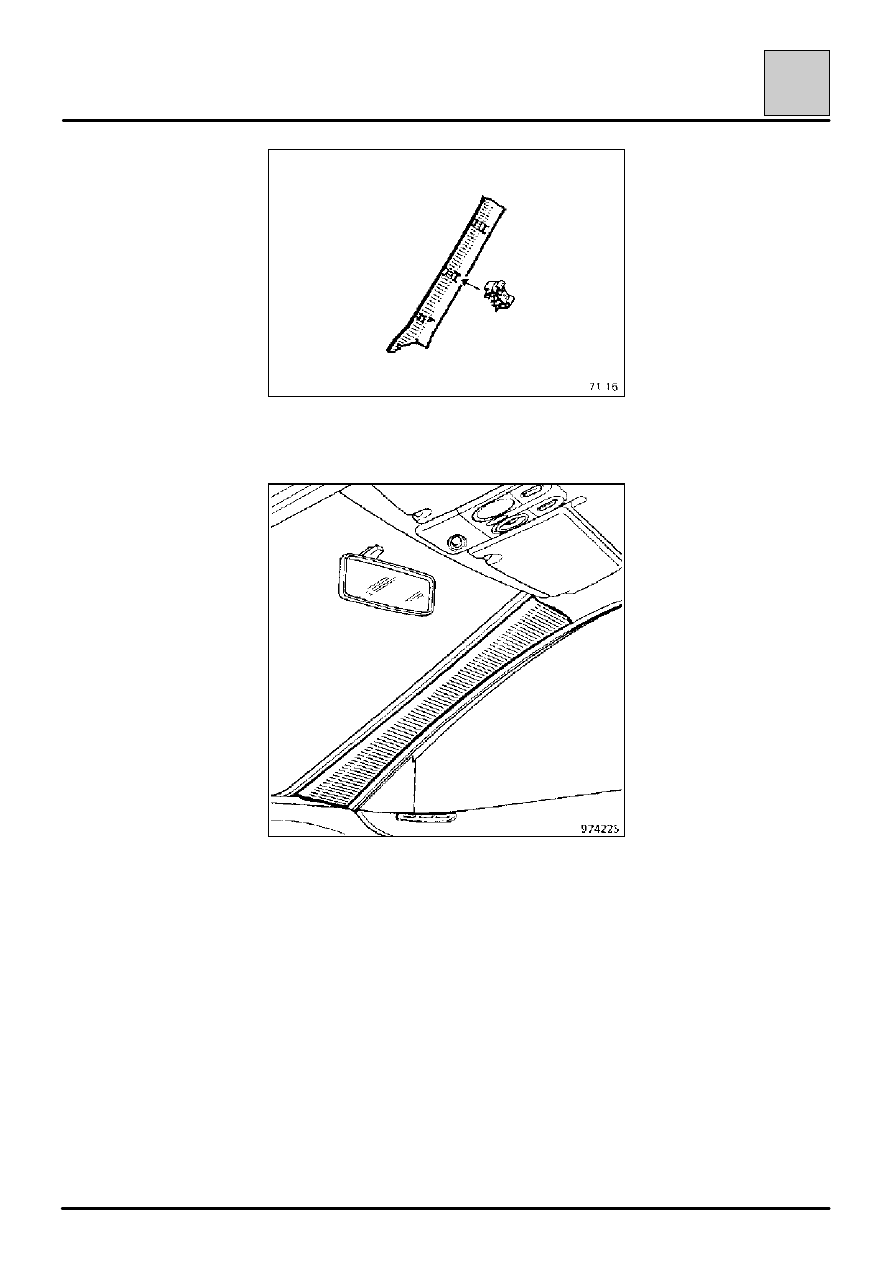

Облицовка стойки рамы ветрового стекла

71-13

71

СНЯТИЕ

Осторожно отсоедините облицовку от
фиксаторов.

СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ОБЛИЦОВКИ САЛОНА

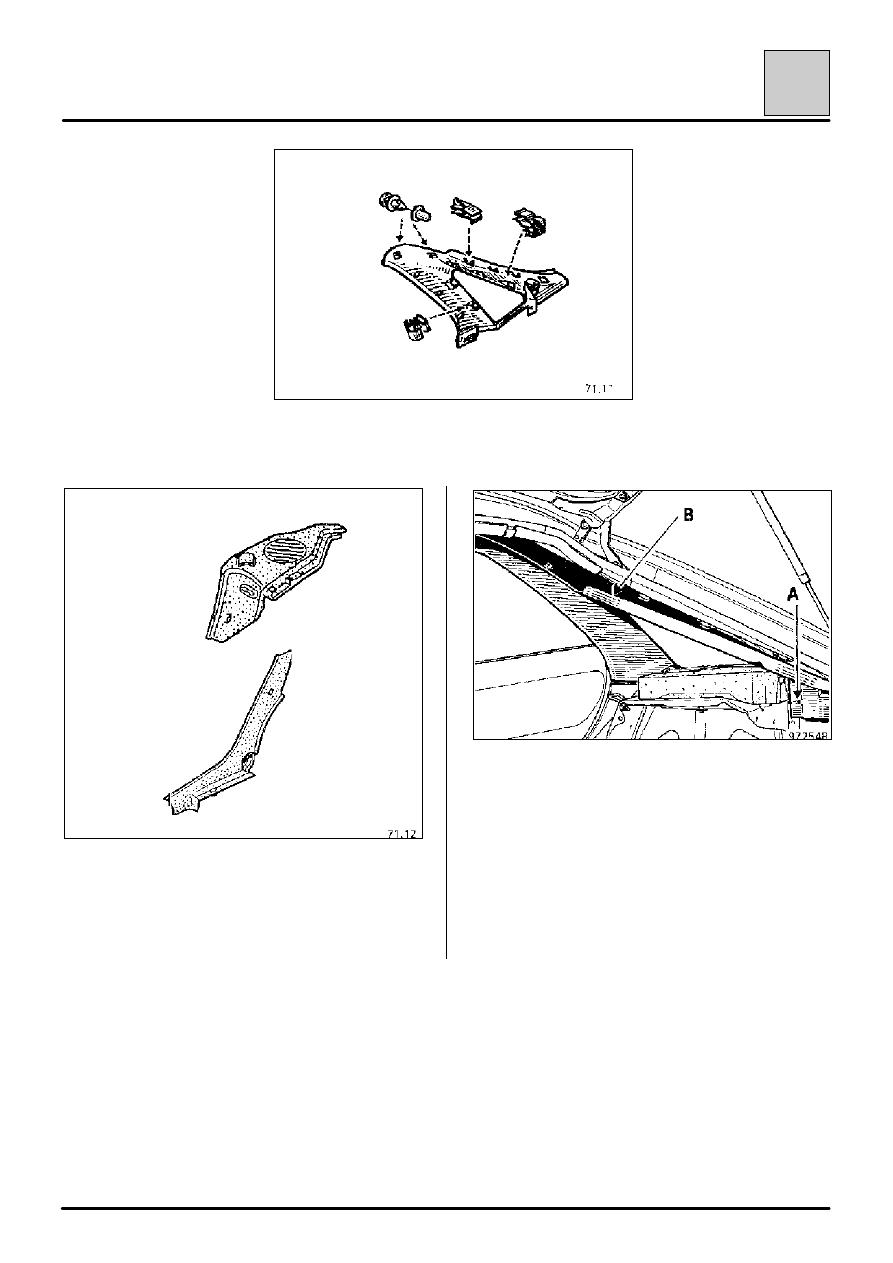

Облицовка панели по окну боковины

71-14

71

СНЯТИЕ

Снимите:
– заднюю полку,
– боковую полку,
– нижнее крепление ремня безопасности,
– облицовку задней стойки кузова.

Отверните винт «торкс» (А).

Действуя с осторожностью, отсоедините
облицовку боковины от фиксаторов типа «елочка»
(В) и снимите ее.
