ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-1

54

СНЯТИЕ

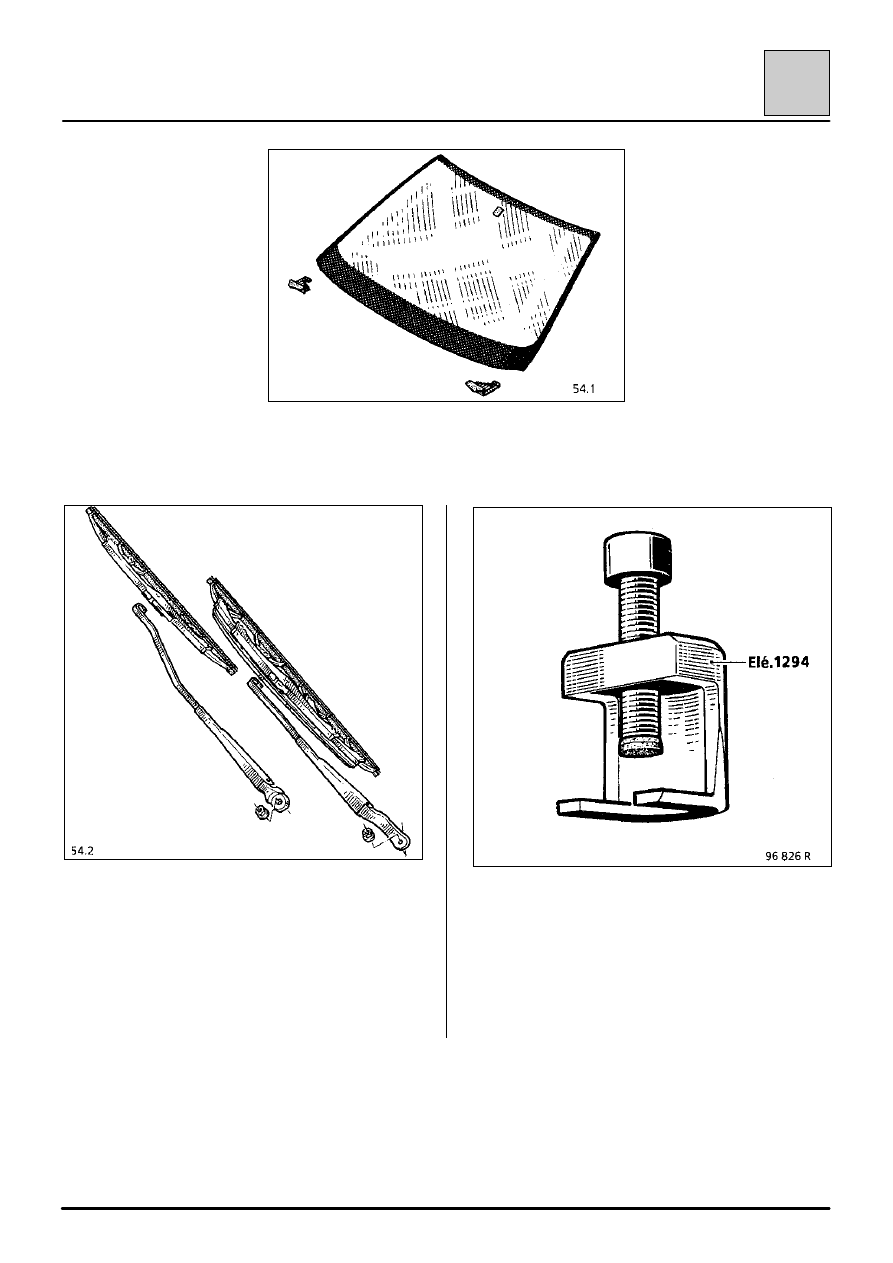

Снимите стеклоочистители.

Во избежание повреждения шлицев и для
облегчения снятия рычагов стеклоочистителей
необходимо использовать съемник Elé. 1294.

Прикройте кузов по периметру ветрового стекла
клейкой лентой.

Демонтаж:
– переведите стеклоочистители в выключенное

положение,

– откройте капот двигателя,
– снимите колпачки с гаек на валиках рычагов

стеклоочистителей, для этого вставьте лезвие
отвертки между колпачком и рычагом и
снимите колпачок, приподняв его лезвием.

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-2

54

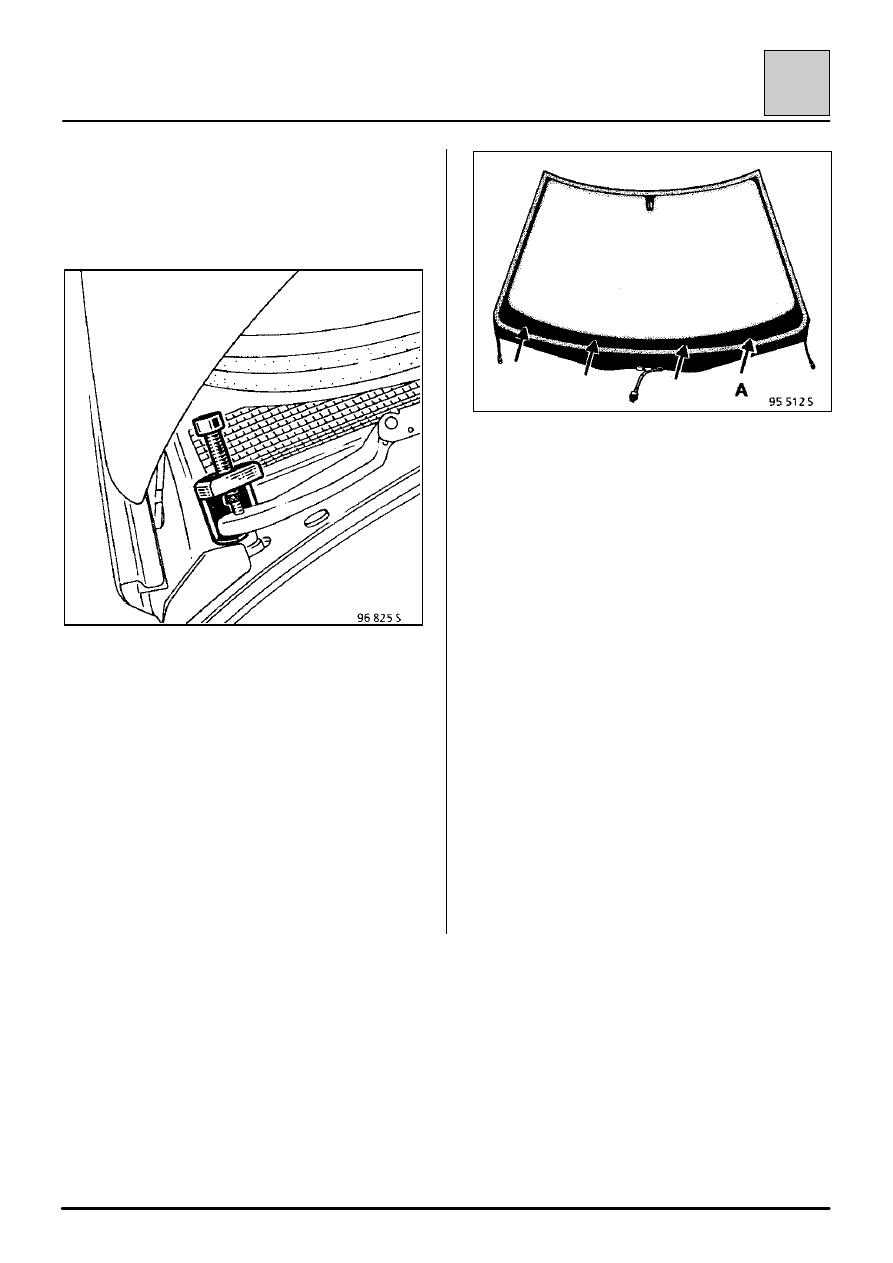

Отверните гайки.

Снимите рычаги стеклоочистителей с их валиков с
помощью съемника Elé. 1294 для технического
обслуживания, как показано ниже.

УСТАНОВКА

Очистите шлицы привода с помощью
металлической щетки.

Проверьте шлицы рычагов на отсутствие
повреждений.

Установите рычаги стеклоочистителей.

Выполняются две контрольные позиционные
привязки щеток стеклоочистителей, каждая с
использованием трех отметочных точек на
нижней части ветрового стекла (А). Они
позволяют установить рычаги щеток
стеклоочистителей в исходном положении.

Обратите внимание на шлицы.

Когда рычаги установлены, навинтите гайки и
затяните их с моментом затяжки 20 Н

⋅м (±20%) с

помощью динамометрического ключа.

Проверьте, что стеклоочиститель работает
нормально.

Наденьте на гайки колпачки.

ПРИМЕЧАНИЕ:
Если электродвигатель стеклоочистителя работал
при снятых щетках, то перед установкой рычагов
щеток переведите его в положение «выключен».

ПРИМЕЧАНИЕ:
Что касается рычага заднего стеклоочистителя, то
для него момент затяжки составляет 18 Н

⋅м

(

±20%). Его положение определяется

размещением на стекле двери задка
электрообогревателя.

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-3

54

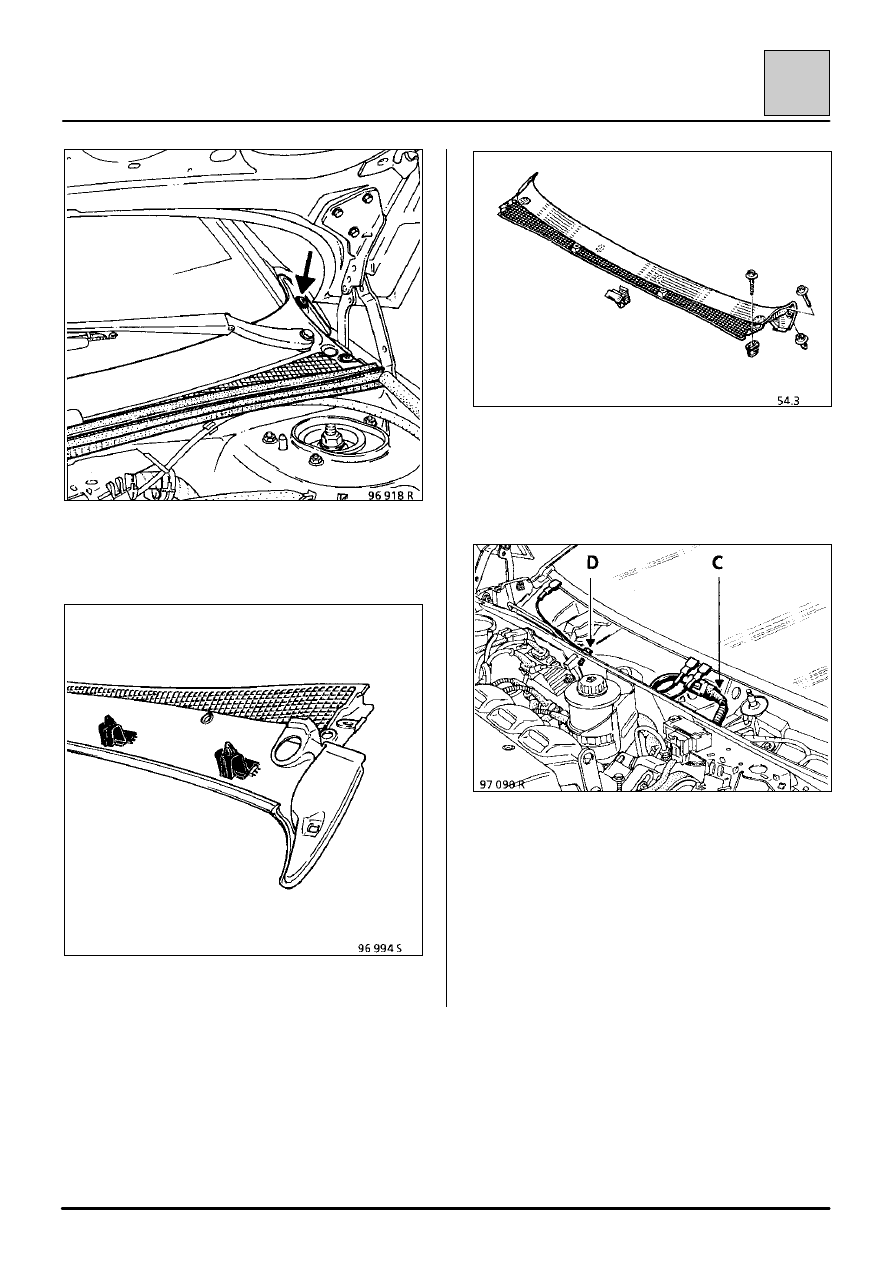

Выверните винты крепления решетки (винты
«Торкс»).

Внутренний вид (скобы крепления).

Снимите скобы крепления.

Соблюдая осторожность, открепите декоративный
элемент.

Обогреваемое ветровое стекло.

Отсоедините жгут проводов (С).

Снимите болты крепления (D) правого и левого
массовых проводов.

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-4

54

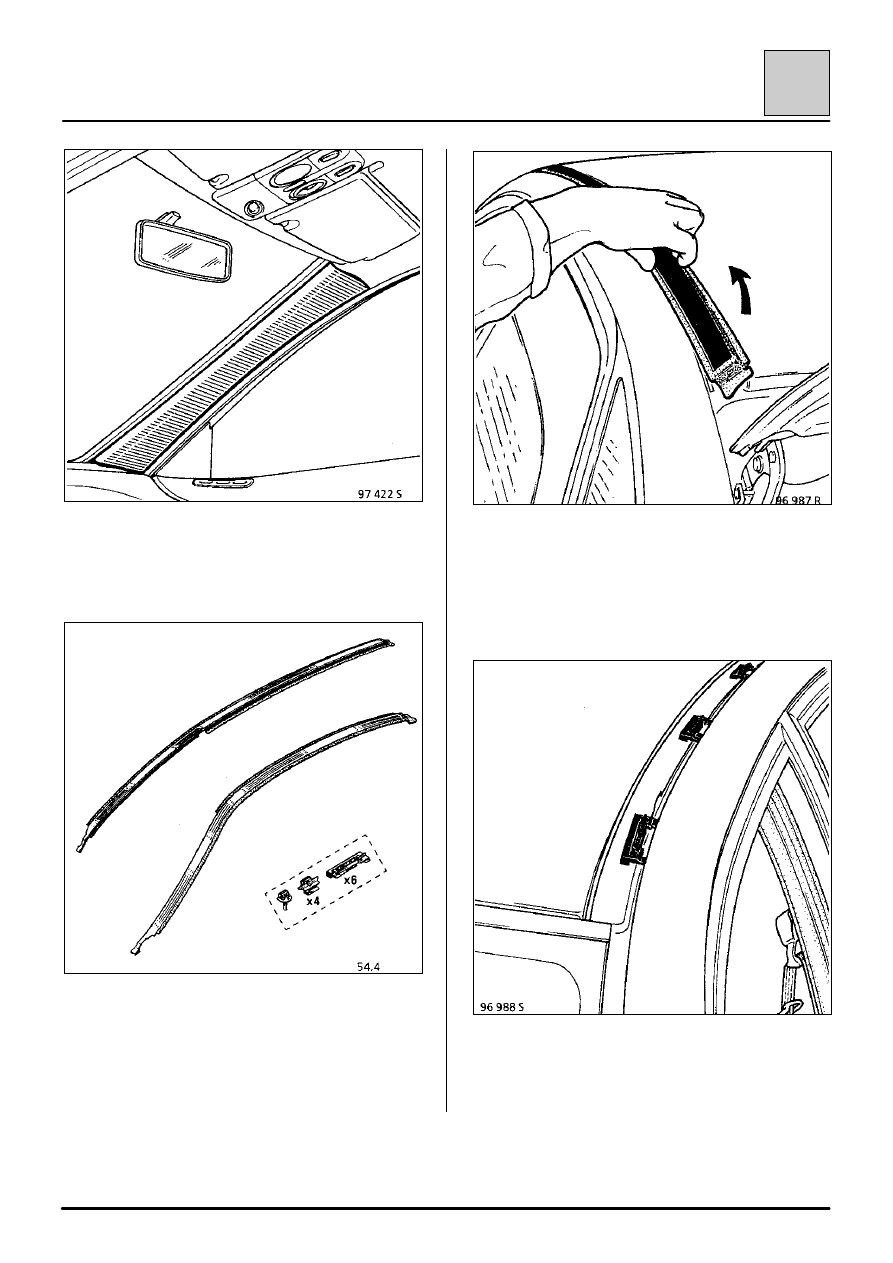

Снимите:
– внутреннее зеркало заднего вида,
– накладки стоек ветрового стекла.

Снимите декоративные элементы с крыши.

ВАЖНОЕ ЗАМЕЧАНИЕ: Используются два вида
фиксаторов: фиксаторы для крепления
декоративных элементов на крыше и фиксаторы
для их крепления вдоль ветрового стекла.

ВНИМАНИЕ:
Начните с задней части крыши. Открепите
молдинг, поворачивая его в поперечном
направлении (как показано выше), но так, чтобы
не деформировать его.

Продолжайте действовать таким образом до
начала верхней части ветрового стекла.
(Расположение фиксаторов молдинга).
