КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Речевой синтезатор

83-104

83

ПОИСК НЕИСПРАВНОСТЕЙ

Для моделирования неисправностей (включения
речевого синтезатора) путем замыкания на массу
соответствующих контактов и измерения
напряжения питания приборного щитка можно

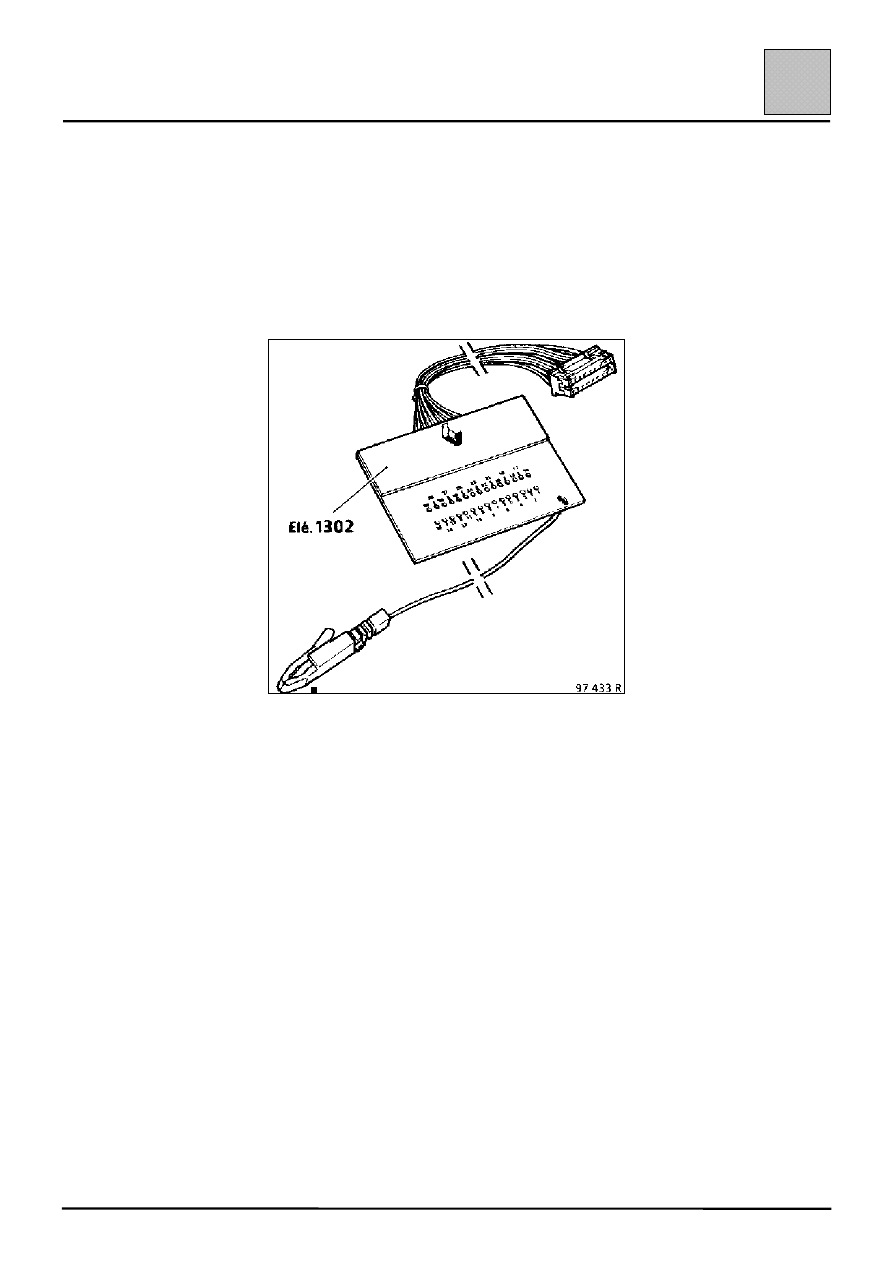

воспользоваться контактной платой Ele. 1302,
которая включается между проверяемым
разъемом и приборным щитком.

ВНИМАНИЕ: Указанные операции могут
выполняться только работниками, обладающими
достаточными знаниями в электротехнике.
– При подключении разъемов к контактной

плате Ele. 1302 во избежание короткого
замыкания следует соблюдать цветовую
маркировку разъемов.

– Входные и выходные цепи контактной платы

Ele. 1302

 не защищены от коротких

замыканий.

– При неосторожном обращении можно вывести

из строя проводки или датчики, подключенные
к приборному щитку.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Речевой синтезатор

83-105

83

ПОИСК НЕИСПРАВНОСТЕЙ (продолжение)

Условия срабатывания

речевого синтезатора

Контакт/Разъем

Назначение

Время

срабаты-

вания

Двигатель

работает

Автомобиль

движется

1/Синий

Адаптивный гидроусилитель рулевого
управления

5 с

Нет

Нет

2/Синий

Система впрыска

5 с

Нет

Нет

3/Синий

Автоматическая коробка передач

4 с

Да

Да

6/Синий

Зарядка аккумуляторной батареи

10 с

Да

Нет

7/Синий

Давление масла

2 с

Да

Нет

16/Синий

Левый фонарь стоп-сигнала

2 с

Нет

Нет

17/Синий

Стояночный тормоз

1 с

Нет

Да

18/Синий

Правый фонарь стоп-сигнала

2 с

Нет

Нет

23/Синий

Габаритные огни

4 с

Нет

Нет

1/Красный

АБС

4 с

Да

Да

3/Красный

Минимальный уровень тормозной
жидкости

2 с

Нет

Нет

12/Красный

Износ накладок тормозных колодок

30 с

Нет

Нет

13/Красный

Минимальный уровень жидкости в бачке
омывателя

30 с

Нет

Нет

14/Красный

Аамортизаторы с переменной жесткостью

4 с

Нет

Нет

18/Красный

Температура охлаждающей жидкости

1 с

Да

Нет

9/Зеленый

Багажное отделение

1 с

Нет

Да

10/Зеленый

Капот

1 с

Нет

Да

11/Зеленый

Правая задняя дверь

1 с

Нет

Да

12/Зеленый

Левая задняя дверь

1 с

Нет

Да

13/Зеленый

Правая передняя дверь

1 с

Нет

Да

14/Зеленый

Левая передняя дверь

1 с

Нет

Да

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Поиск неисправностей с помощью переносного

диагностического прибора XR25

83-106

83

ПОИСК НЕИСПРАВНОСТЕЙ В ПРИБОРНОМ ЩИТКЕ/РЕЧЕВОМ СИНТЕЗАТОРЕ

• Имитация работы системы с помощью переносного диагностического прибора XR25

Для того, чтобы вывести речевое сообщение, для которого необходима информация о частоте вращения
двигателя или скорости движения автомобиля, можно имитировать эту информацию с помощью прибора
XR25.

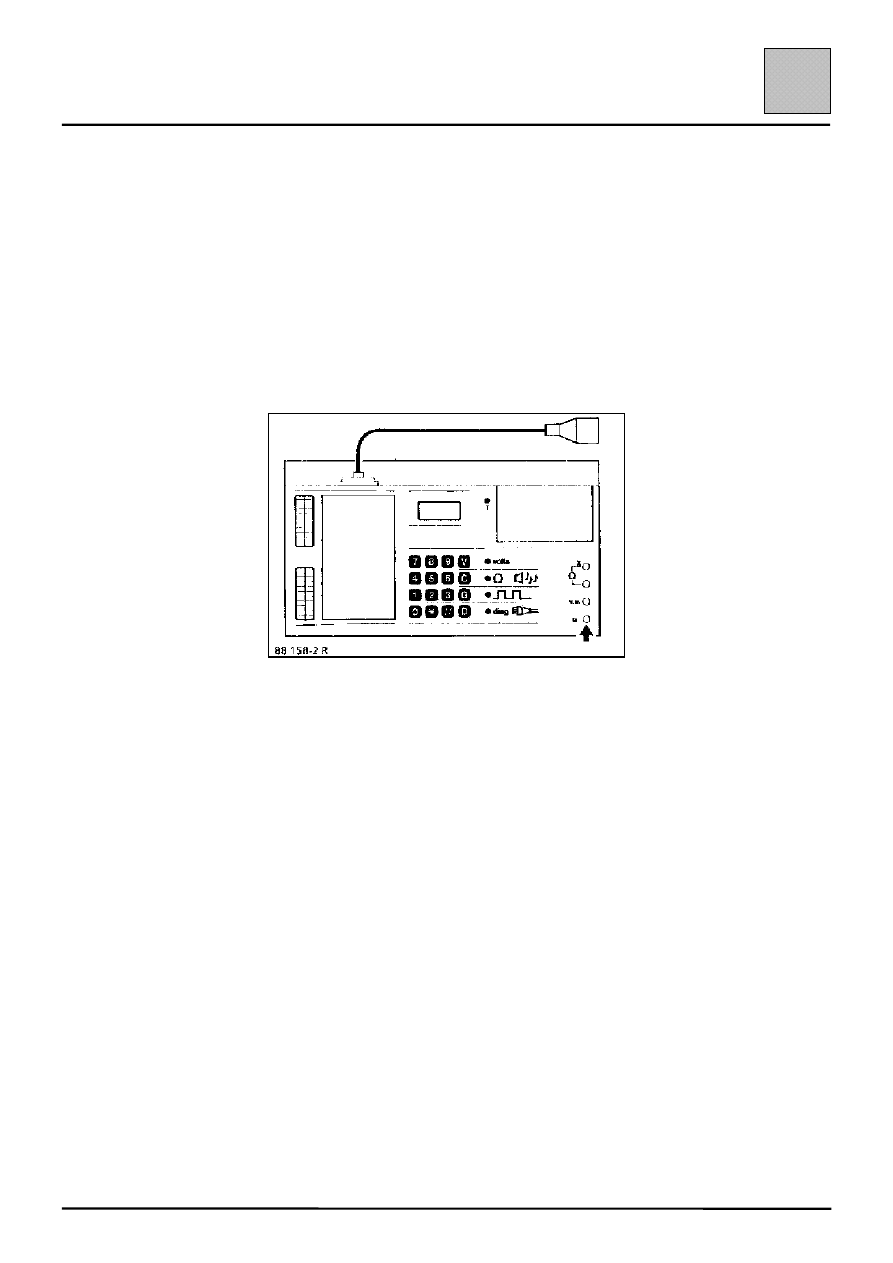

– Подсоедините прибор XR25 к диагностическому гнезду.

– Вставьте в прибор XR25 кассету (последнюю версию).

– Вставьте штекер соединительного шнура в синее гнездо (G) генератора импульсов прибора XR25.

– Другой конец шнура подсоедините к контакту:

• 14 синего разъема для получения информации о скорости движения автомобиля,

• 28 синего разъема для получения информации о частоте вращения коленчатого вала двигателя.

– На клавиатуре прибора XR25 нажмите клавишу G, а затем 6.

ПРИМЕЧАНИЕ:

Если при имитации рабочего режима выдается речевое сообщение, проверьте провода и их соединения, а
также надежность подключения разъемов в цепях соответствующих датчиков (частоты вращения
коленчатого вала двигателя и скорости движения автомобиля).

При получении сообщения об неисправностях в системе освещения проверьте блок контроля состояния
ламп.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Поиск неисправностей с помощью переносного

диагностического прибора XR25

83-107

83

ПОИСК НЕИСПРАВНОСТЕЙ В ПРИБОРНОМ
ЩИТКЕ/РЕЧЕВОМ СИНТЕЗАТОРЕ

При возникновении неисправности в речевом
синтезаторе поиск неисправности можно
выполнить с помощью переносного
диагностического прибора XR25.

СОЕДИНЕНИЕ

Установите кассету № 13 и соответствующий
диагностическую карту (№ 32).

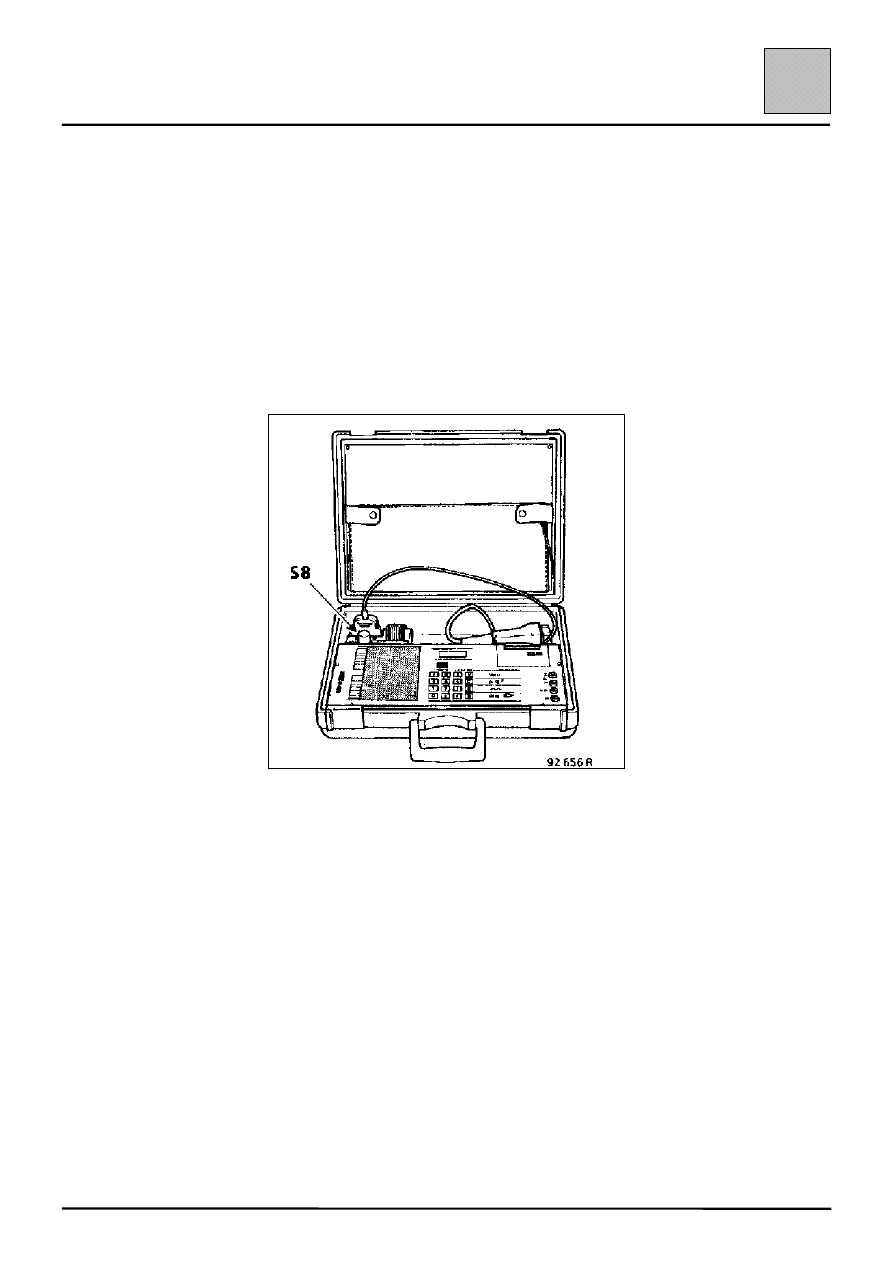

– Подсоедините прибор XR25 к

диагностическому гнезду.

– Установите переключатель ISO в

положение S8.

– Включите зажигание.

– Введите код D20 запуска речевого

синтезатора.
