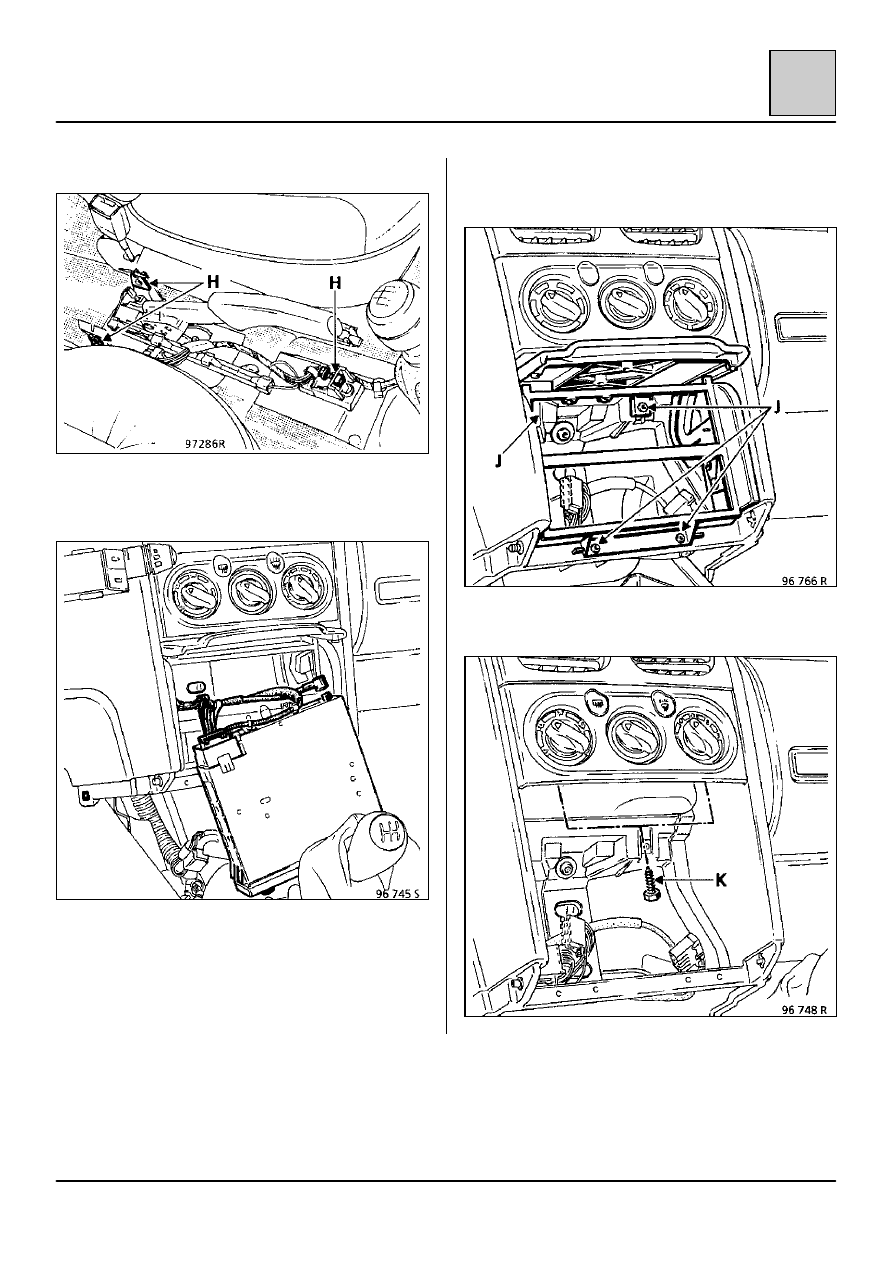

СИСТЕМА ОТОПЛЕНИЯ

Панель управления

61-29

61

Три кронштейна (H) не снимаются с автомобиля.

Снимите:
– автомагнитолу, если автомобиль оборудован

ею,

– крепежный кронштейн автомагнитолы,

предварительно сняв четыре крепежных винта
(J),

– два винта (K) крепления панели управления и

отсоедините ее от приборной панели.

СИСТЕМА ОТОПЛЕНИЯ

Электрическое управление

61-30

61

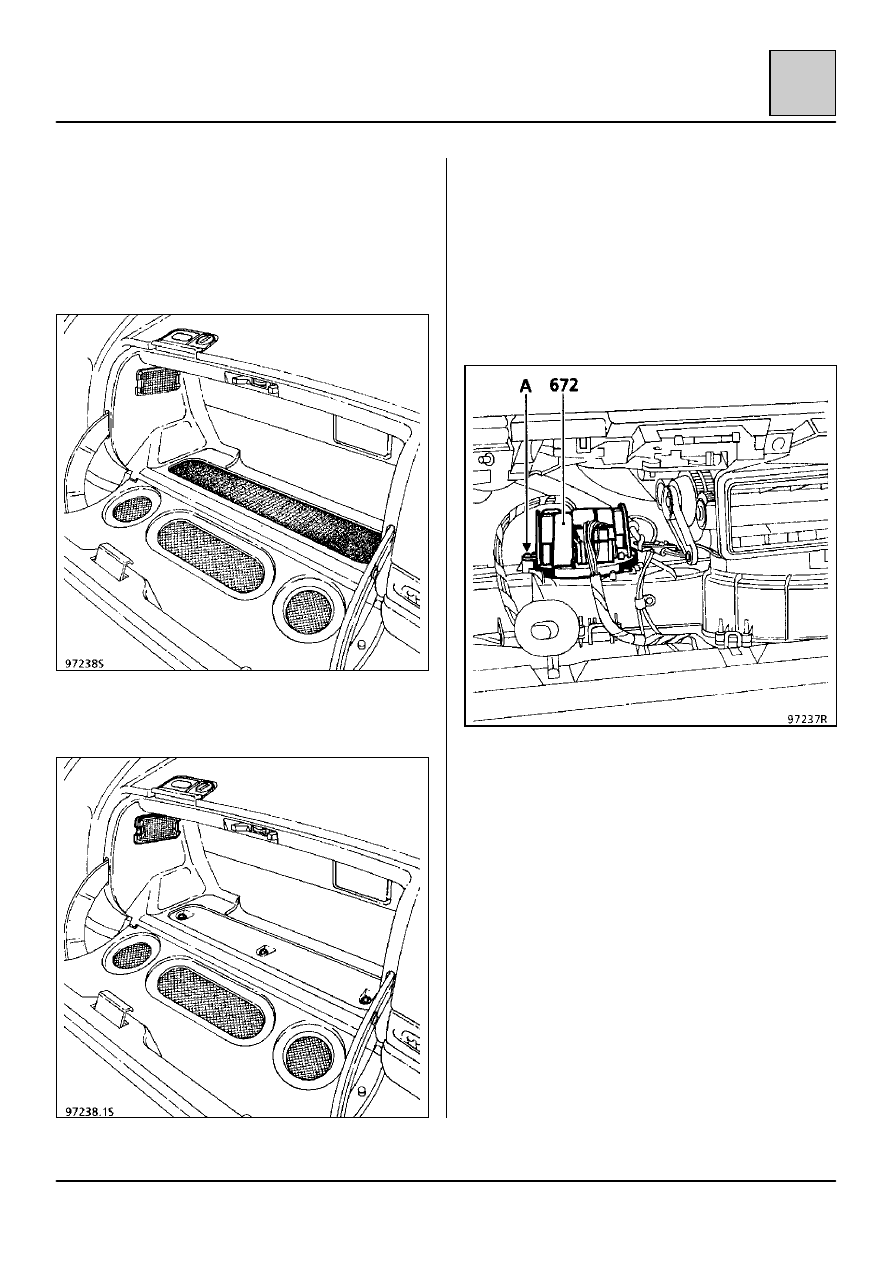

БЛОК РЕЗИСТОРОВ (672)

Доступ к блоку резисторов осуществляется после
снятия перчаточного ящика.

Операции выполняются в следующем порядке:

Аккуратно снимите фетровое покрытие.

Снимите:
– семь крепежных винтов перчаточного ящика,
– плафон освещения перчаточного ящика,

– перчаточный ящик.

Затем:

Отсоедините блок резисторов.

Снимите винт (A).

Выполните поворот по часовой стрелке для
отделения блока от узла в сборе и извлеките блок
движением вверх.

СИСТЕМА ОТОПЛЕНИЯ

Электрическое управление

61-31

61

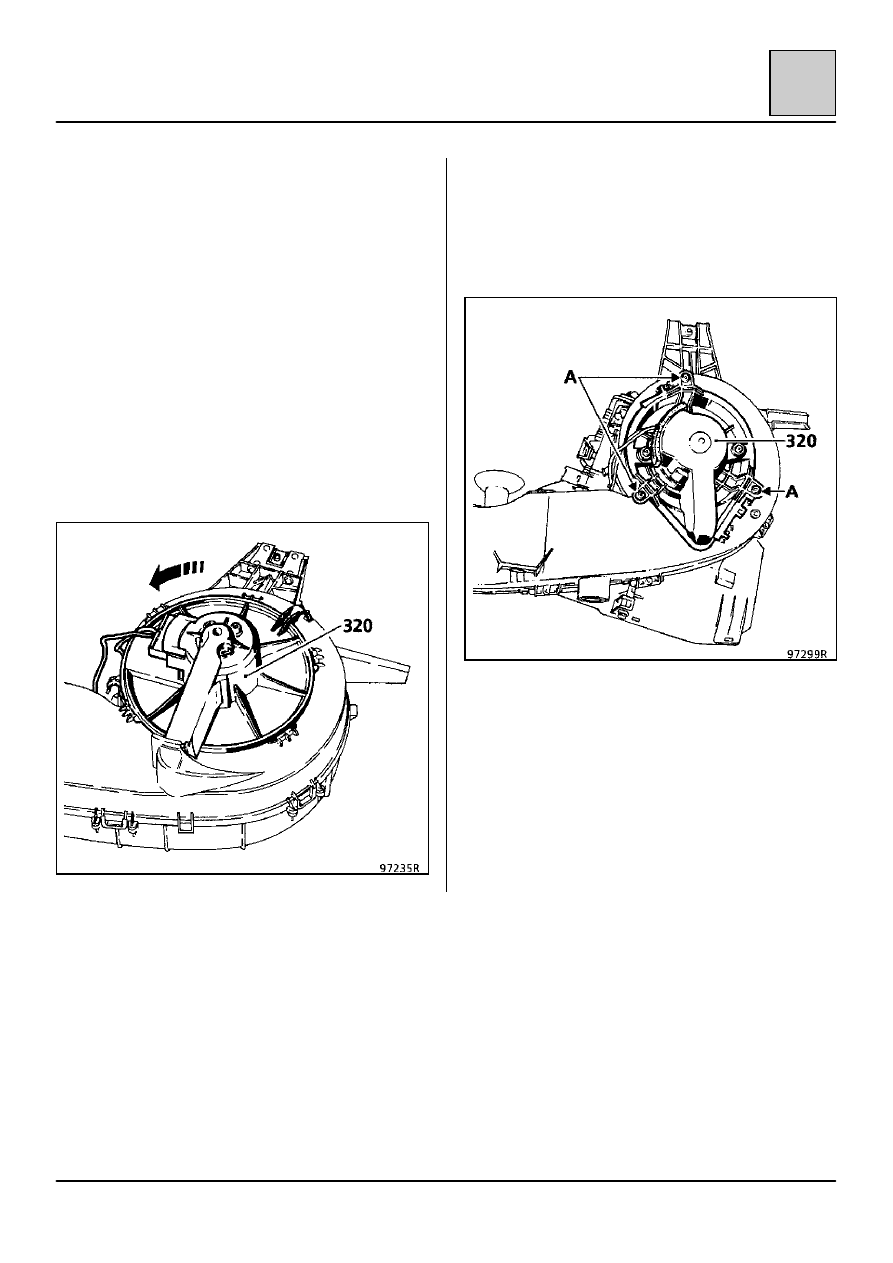

ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР (320)

Доступ к электрическому вентилятору
осуществляется непосредственно под панелью
приборов.

Электрические вентиляторы поставляются двумя
компаниями-изготовителями, VALEO и BEHR.

Поэтому существуют две методики снятия/ус-
тановки, немного отличающиеся друг от друга.

ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР BEHR

Отсоедините аккумуляторную батарею и разъем
электрического вентилятора.

Поверните электрический вентилятор по часовой
стрелке, отсоедините фиксаторы и извлеките его
движением вниз.

ЭЛЕКТРИЧЕСКИЙ ВЕНТИЛЯТОР VALEO

Отсоедините аккумуляторную батарею и разъем
электрического вентилятора.

Снимите три крепежных винта (A) и извлеките
электрический вентилятор движением вниз.

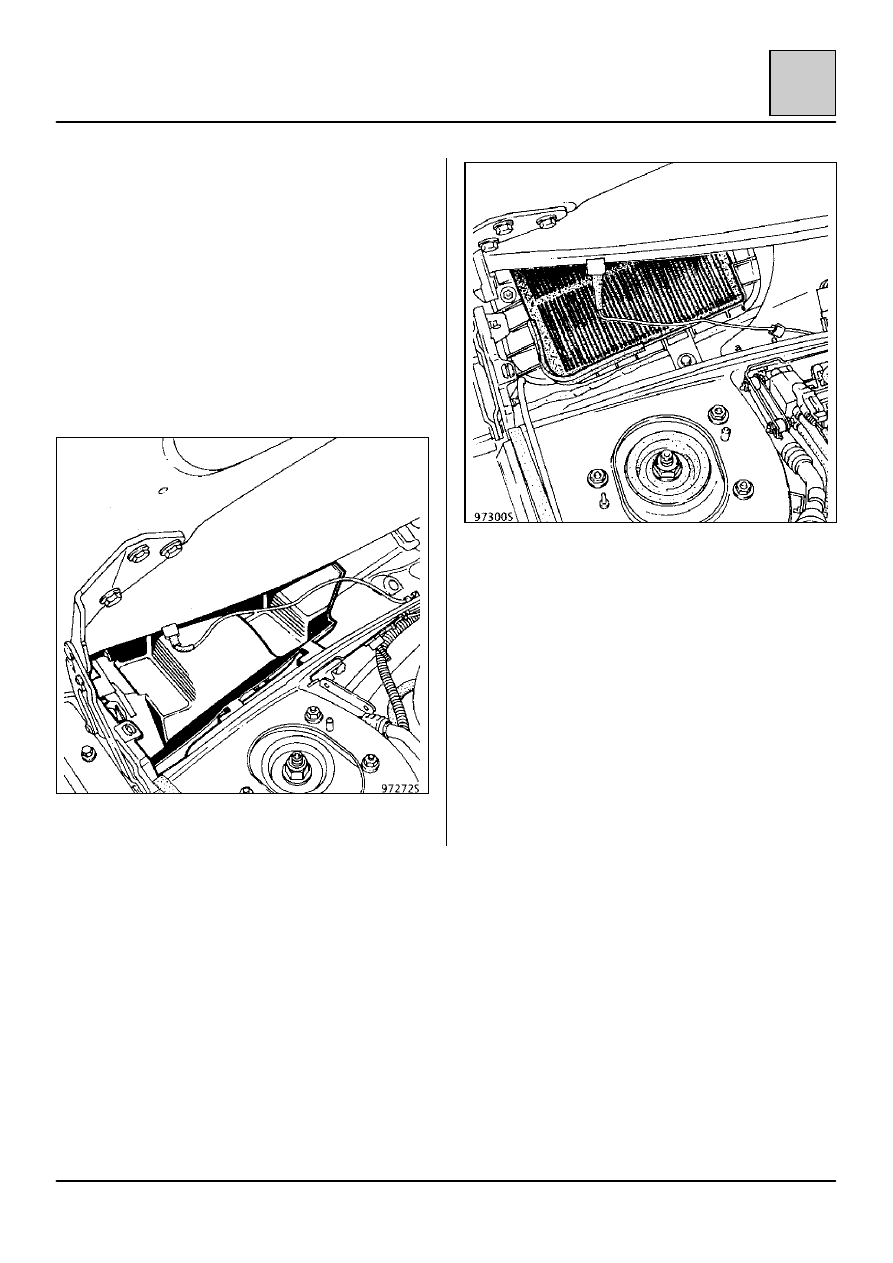

СИСТЕМА ОТОПЛЕНИЯ

Фильтр системы вентиляции

61-32

61

Расположенный перед воздухозаборником, он
обеспечивает фильтрацию воздуха и
гарантирует его полную очистку перед
поступлением в салон автомобиля.

Замену этого фильтра следует производить
через каждые 20000 км.

СНЯТИЕ

Снимите:
– поводки стеклоочистителей,
– решетку воздухозаборника,
– кожух защиты от попадания дождя,

расположенный перед воздухозаборником.

Извлеките фильтр системы вентиляции из его
держателя.

УСТАНОВКА
Установка производится в порядке, обратном
снятию.
