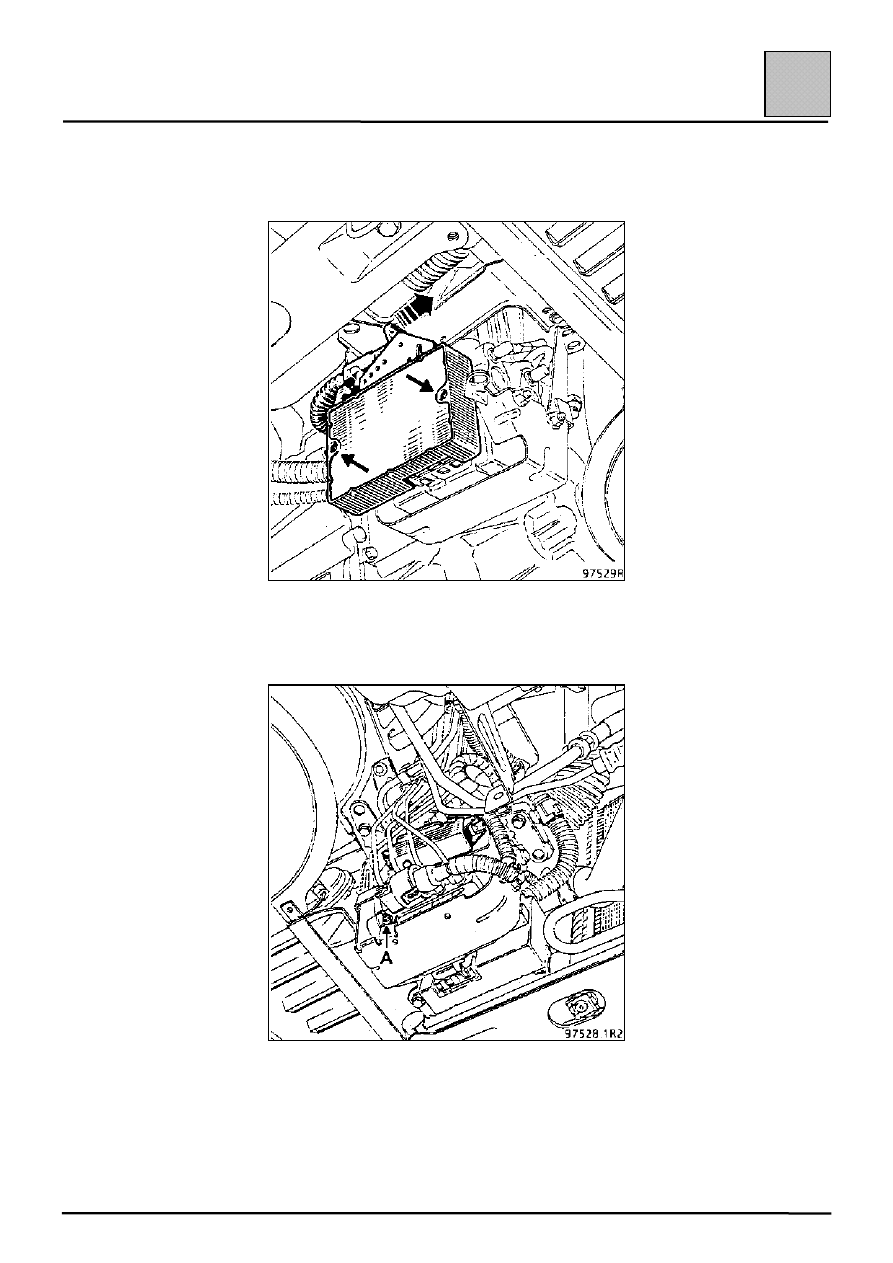

– два болта («Торкс» T30) крепления

компьютера (не отсоединяйте разъем).

Отверните гайку (А) крепления дополнительного
реле.

Отсоедините разъемы (4- и 15-контактные)
панели реле.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-50

38

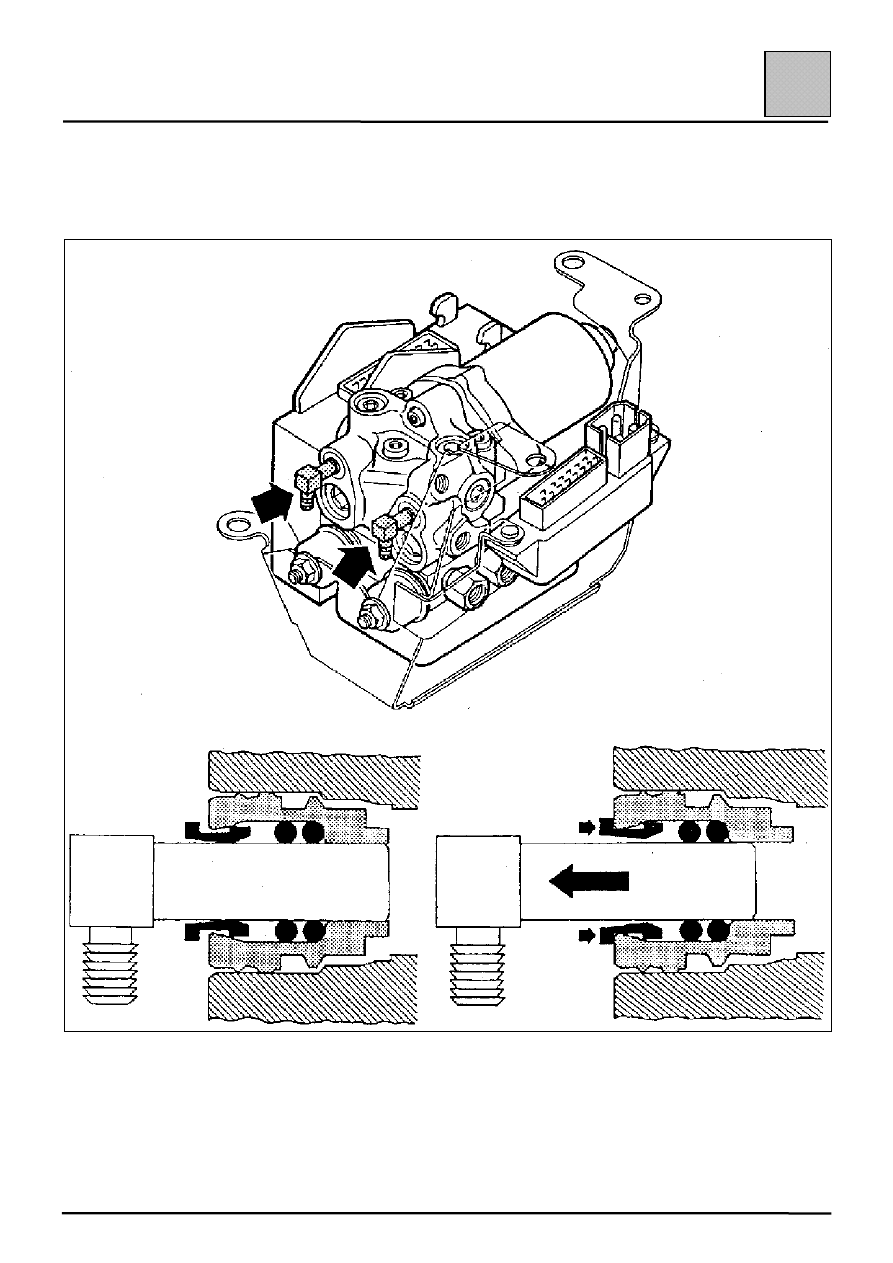

С помощью штуцерного ключа отверните 6 накидных гаек трубок.

Отсоедините впускные трубки от гидравлического блока регулирования, как показано.

Установите пробки в отверстия (для ограничения потерь тормозной жидкости).

Снимите гидравлический блок регулирования.

ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ С ЭЛЕКТРОННЫМ

УПРАВЛЕНИЕМ

Антиблокировочная система TEVES

38-51

38

УСТАНОВКА

Установка производится в порядке, обратном снятию.

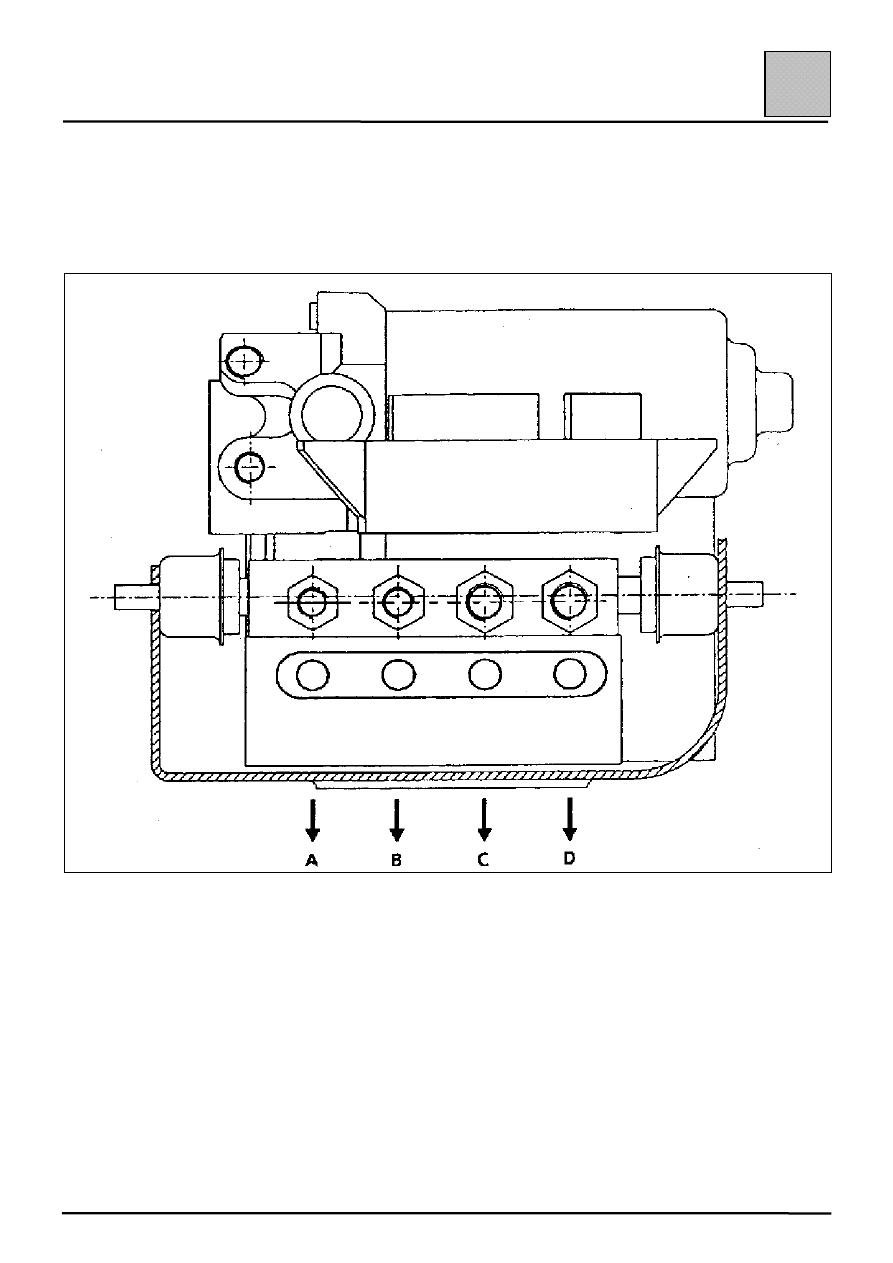

Установите гидравлический блок регулирования, обеспечив правильное расположение трубок.

А Выпускное отверстие для левого переднего

колеса

" Желтый

С Выпускное отверстие для левого заднего

колеса

" Голубой

В Выпускное отверстие для правого заднее

колеса

"

"

"

" Красный

D Выпускное отверстие для правого переднего

колеса

" Зеленый

Удалите воздух из системы, соблюдая последовательность операций (см. следующие страницы).

Проверьте систему с использованием функций G прибора XR25.

После дорожного испытания (с регулированием антиблокировочной системы) проверьте работу системы с
помощью прибора XR25.

Подтвердите окончание проверки: G13*.
