МЕХАНИЧЕСКИЕ УСТРОЙСТВА УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-29

37

ДВИГАТЕЛЬ F

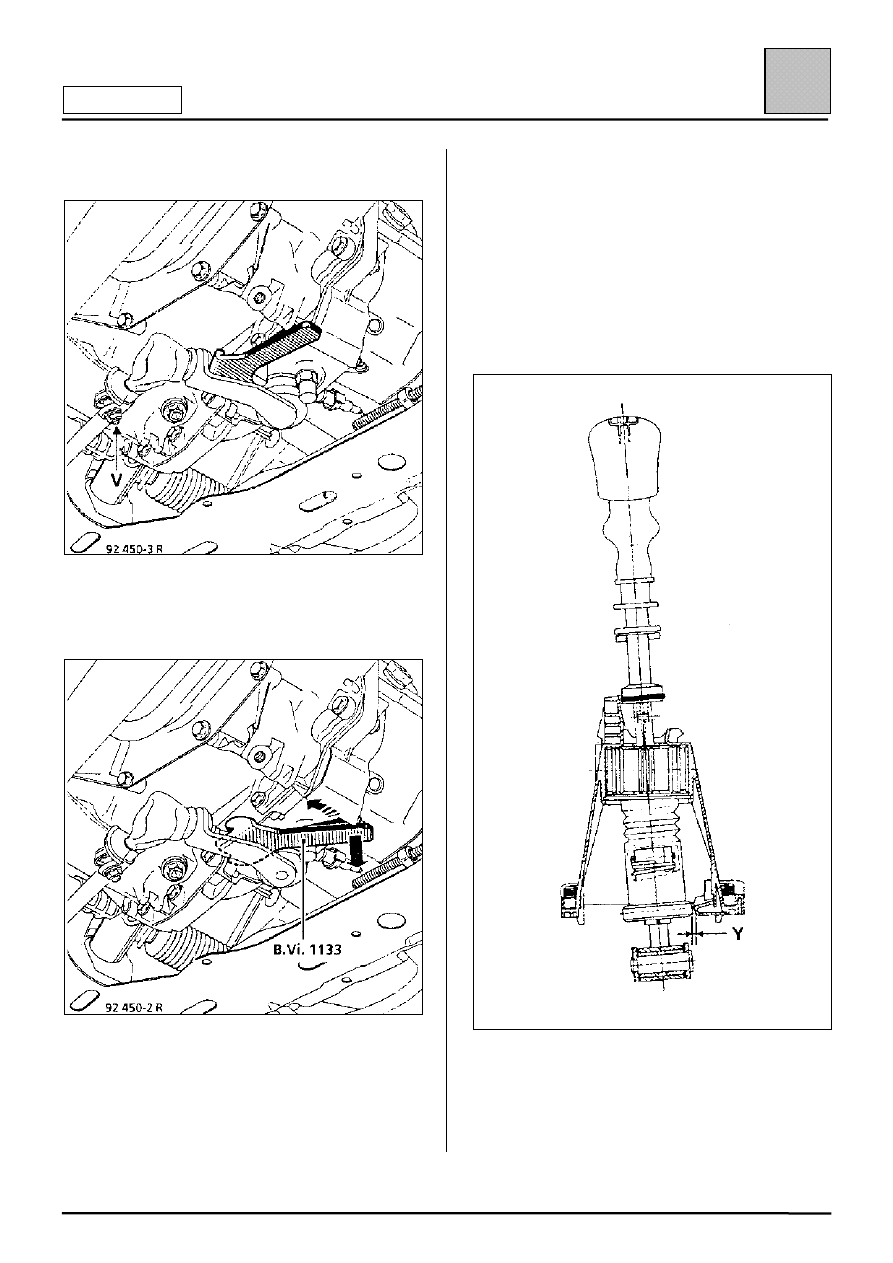

Ослабьте затяжку болта (V).

Установите клиновую вставку B. Vi. 1133 для
регулировки свободного хода.

Сдвиньте конец клиновой вставки вниз и
одновременно наклоните ее на угол 45

"""", пока она

не коснется прилива на картере.

Прижмите нижний стопор механизма блокировки
включения передачи заднего хода к корпусу,
установив между ними прокладку толщиной 2 мм.

В этом положении затяните болт (V).

Удалите прокладку и снова установите оттяжную
пружину на фиксатор.

Проверьте полученный свободный ход «Y»,
который должен составлять от 2 до 5 мм.

Снимите клиновую вставку B. Vi. 1133.

Проверьте правильность включения передач.

Поставьте на место грязезащитный щиток.

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-30

37

ДВИГАТЕЛЬ Z

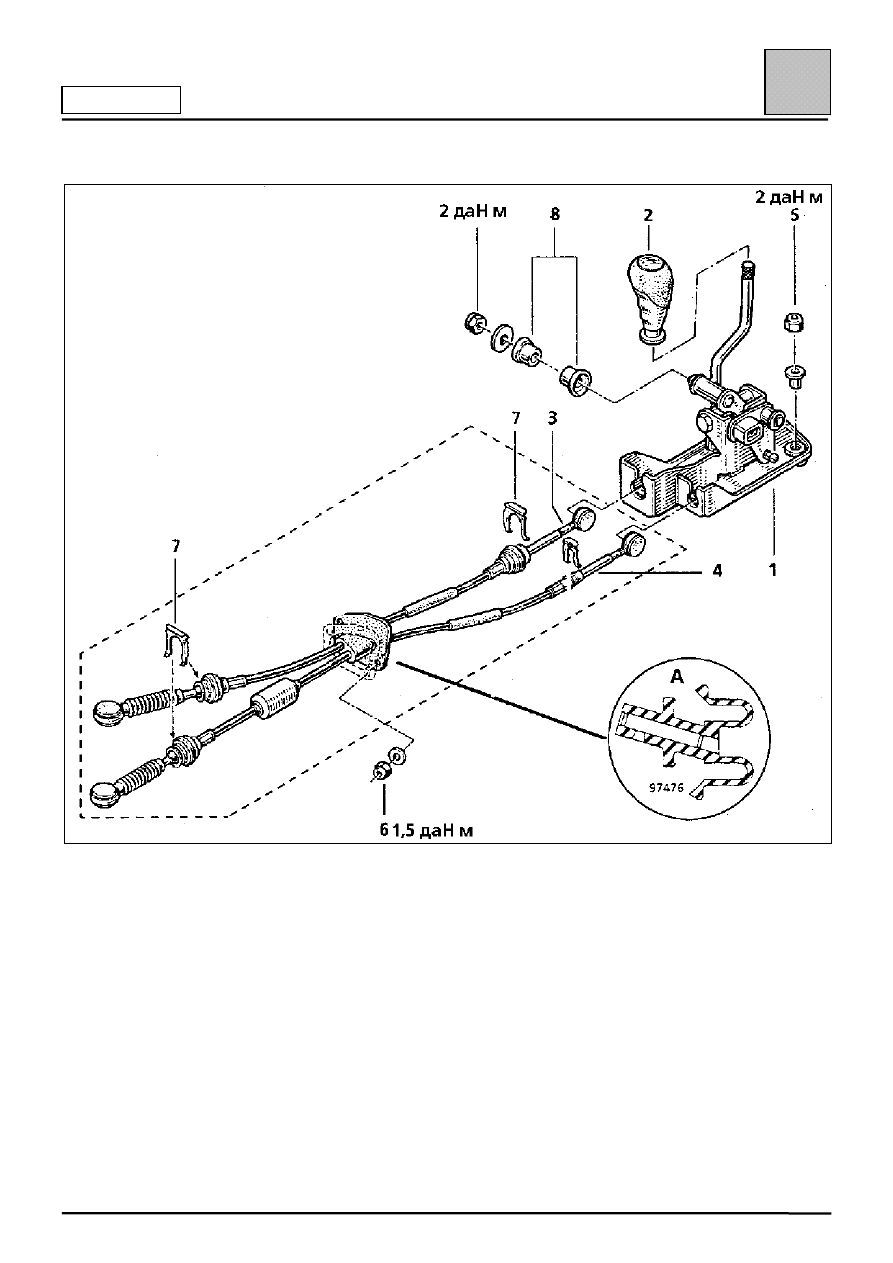

ОБЩИЙ ВИД И МОМЕНТЫ ЗАТЯЖКИ

2

1,5

1 Корпус механизма управления коробкой

передач

2 Рукоятка рычага переключения передач
3 Трос переключения передач
4 Трос выбора передач
5 Гайки крепления корпуса механизма

управления коробкой передач

6 Гайки крепления оболочек тросов
7 Фиксатор троса
8 Втулка рычага переключения передач

А Расположение в салоне

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-31

37

ДВИГАТЕЛЬ Z

СНЯТИЕ КОРПУСА (1) МЕХАНИЗМА
УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ

В салоне:

Снимите:
– чехол рычага переключения передач,

отсоединив его, а затем обрезав пластиковый
хомут,

– кожух рычага стояночного тормоза.

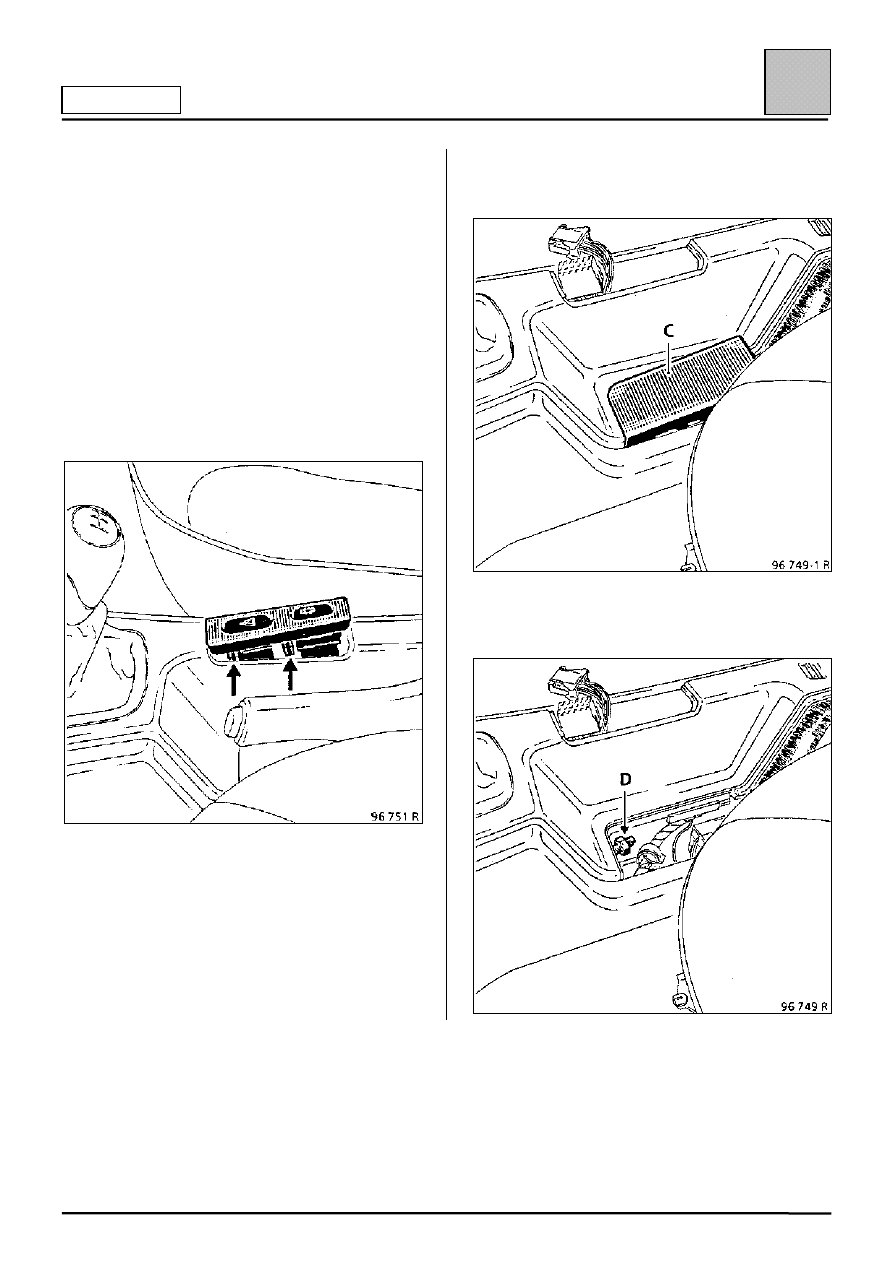

При помощи плоской отвертки отсоедините
корпус выключателей на консоли панели
приборов, осторожно нажимая на лапки.

Отсоедините разъемы.

Снимите:
– крышку (С),

– болт (D) крепления консоли приборной панели,

МЕХАНИЧЕСКИЕ ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

Механизм управления коробкой передач

37-32

37

ДВИГАТЕЛЬ Z

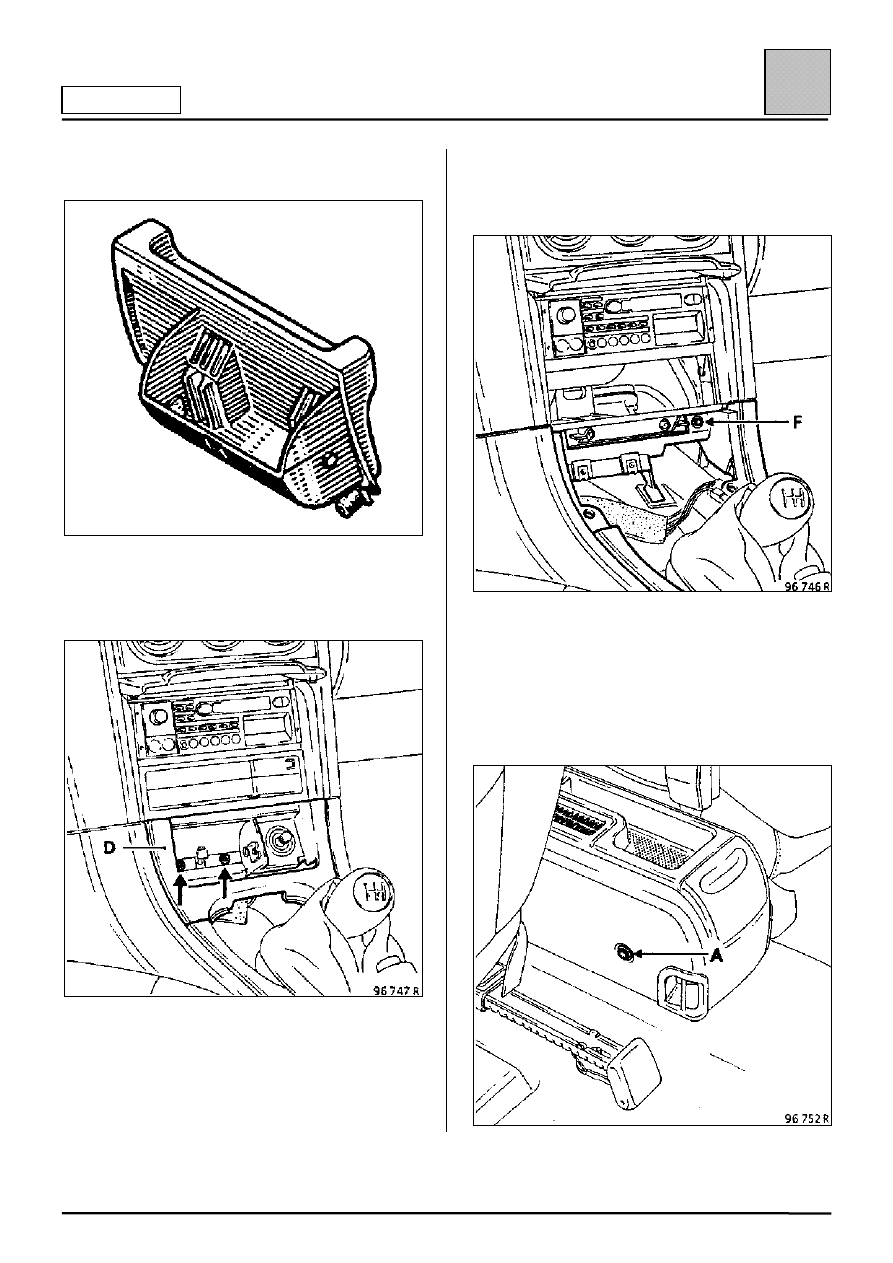

– пепельницу консоли приборной панели,

– основание (D) пепельницы, вывернув два

болта («Торкс» 20),

– два болта («Торкс» 20) крепления кожуха

рычага стояночного тормоза к консоли
приборной панели,

– сдвинув переднее сиденье вперед, отверните

два боковых болта («Торкс» 20) в задней части
кожуха привода рычага стояночного тормоза.

Отсоедините провода от выводов аккумуляторной
батареи.
