ЗАДНИЕ НЕСУЩИЕ ЭЛЕМЕНТЫ

Опоры рычагов подвески

33-31

33

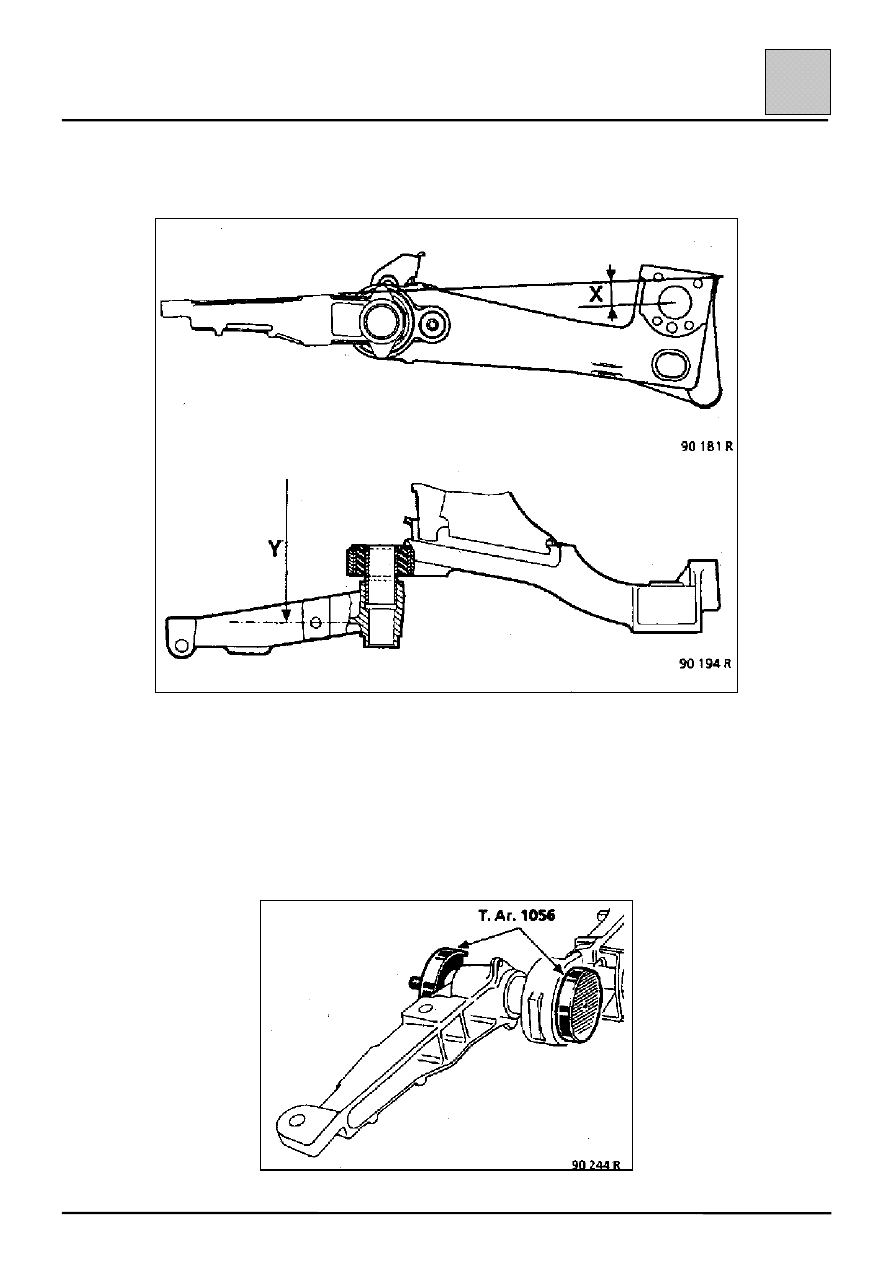

Установите оси опор рычагов в сайлент-блоки, обеспечив размер

Х = 49,5 ± 1 мм

между опорной поверхностью и осью цапфы.

В этом положении с помощью втулок (A) и (С)
приспособления Т. Ar. 1056 запрессуйте
кронштейн с опорой в балку до достижения
межцентрового расстояния отверстий крепления
кронштейнов:

Y = 1292 ± 1 мм.

Установите балку задней подвески на автомобиль
и установите торсионы (см. соответствующую
главу).

КОЛЕСА И ШИНЫ

Технические характеристики

35-1

35

ДИСКИ

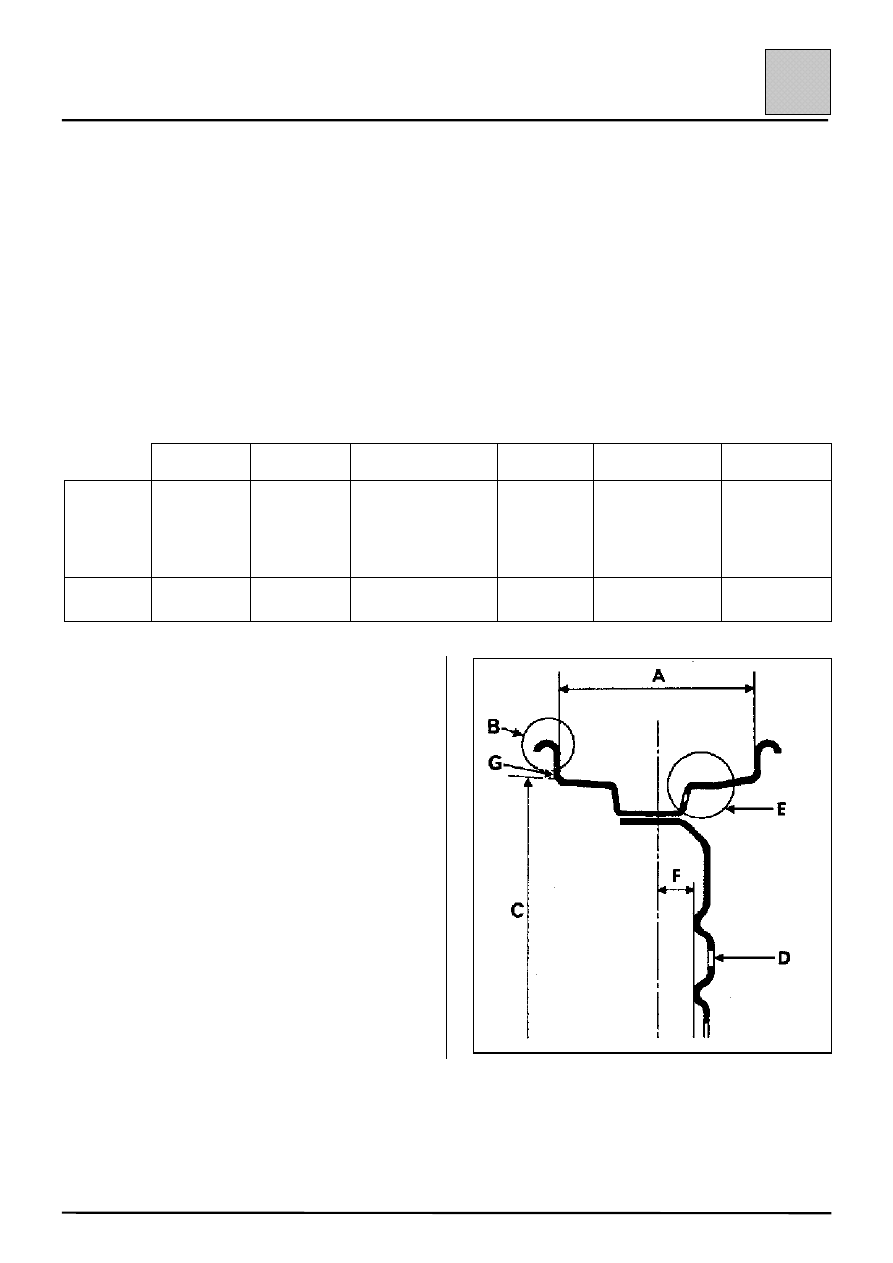

Существует два типа маркировки колес:

• Выштампованная маркировка на стальном ободе.

• Отлитая маркировка на ободе из легкосплавных металлов.

С помощью маркировки можно определить основные размеры.

Маркировка может быть полной:

Пример: 5 1/2 J 14 4 СН 36

или упрощенной

Пример: 5 1/2 J 14

А

В

С

D

E

F

ТИП

КОЛЕСА

ШИРИНА

ОБОДА

(дюйм)

ПРОФИЛЬ

БОРТОВОЙ

ЗАКРАИНЫ

ОБОДА

НОМИНАЛЬНЫЙ

ДИАМЕТР ОБОДА

ПОД БОРТОМ
ШИНЫ (дюйм)

Число

крепежных

отверстий

Профиль

посадочной

полки обода

Вылет диска

колеса (мм)

5 1/2 J 14

4 CH 36

5 1/2

J

14

4

CH

36

Болты крепления колеса устанавливаются по
окружности диаметром:
– 4 крепежных болта: 100 мм
– 5 крепежных болтов: 108 мм

Максимально допустимое торцевое биение:
1,2 мм, измеренное по борту обода (в точке G).

Максимально допустимое радиальное биение:
0,8 мм, измеренное в месте прилегания борта
шины к ободу.

КОЛЕСА И ШИНЫ

Технические характеристики

35-2

35

ШИНЫ

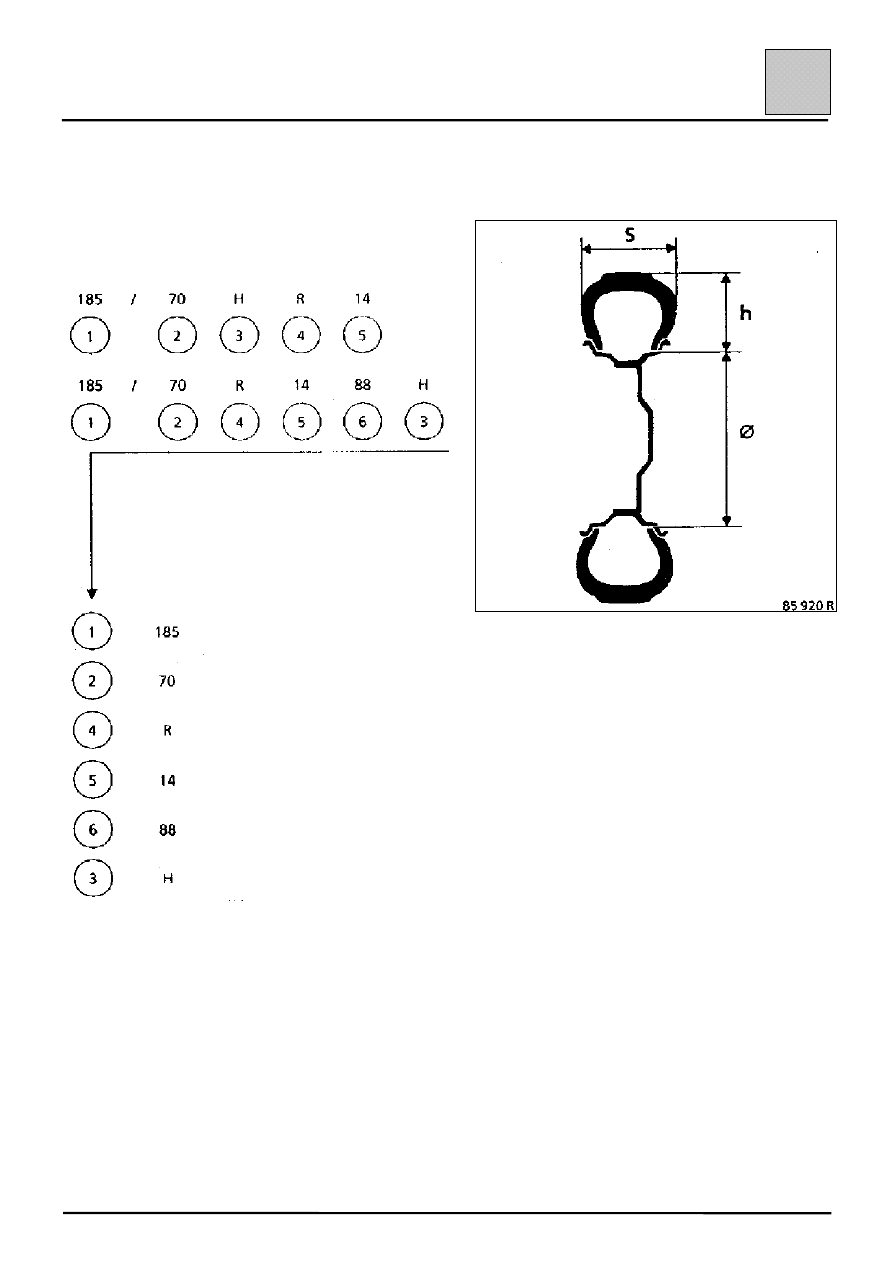

Существует два типа идентификационных маркировок для шины одного и того же типа.

Пример:

185/70 H R 14

или

185/70 R 14 88 H

Буквенные обозначения
скоростного индекса:

R

170 км/ч

S

180 км/ч

Т

190 км/ч

U

200 км/ч

H

210 км/ч

V

240 км/ч

Z+

свыше 240 км/ч

Типы конструкции каркаса:

Диагональный

Без обозначения

Радиальный

R

Диагональный с дополнительным
наружным брекерным поясом

B

Ширина профиля (S) шины (мм)

Отношение H/S

Высота профиля шины/ширина профиля шины

Радиальная конструкция каркаса

Посадочный диаметр шины, выраженный в дюймах. Соответствует посадочному
диаметру обода колеса.

Индекс грузоподъемности 88 (560 кг)

Скоростной индекс, соответствующий максимально допустимой скорости 210 км/ч
