СИСТЕМА ПИТАНИЯ

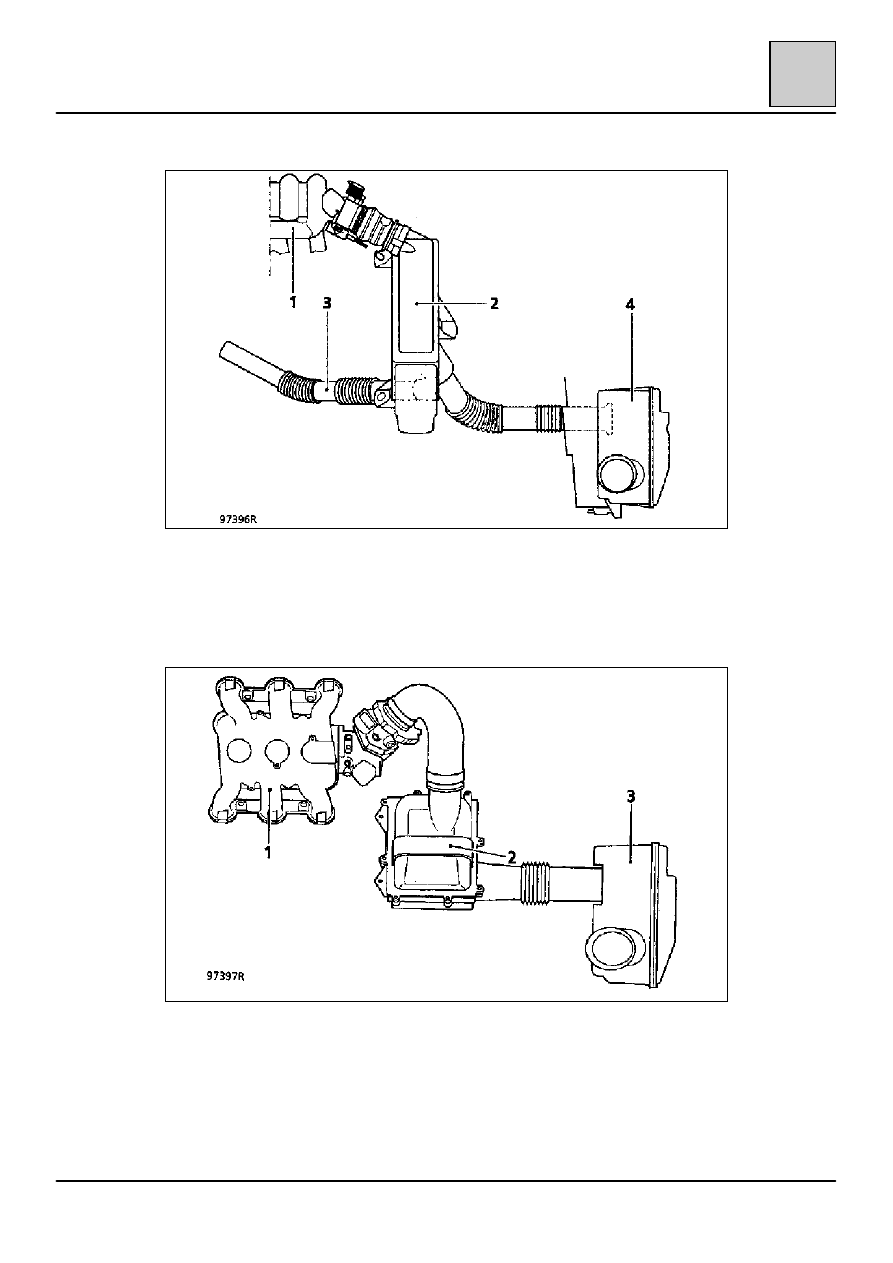

Забор воздуха

13-2

13

ДВИГАТЕЛЬ F3R

1. Коллектор
2. Воздушный фильтр
3. Резонатор
4. Глушитель

ДВИГАТЕЛЬ Z7X

1. Коллектор
2. Воздушный фильтр
3. Глушитель

Глушитель крепится к переднему левому лонжерону за фарой.

СИСТЕМА ПИТАНИЯ

Воздушный фильтр

13-3

13

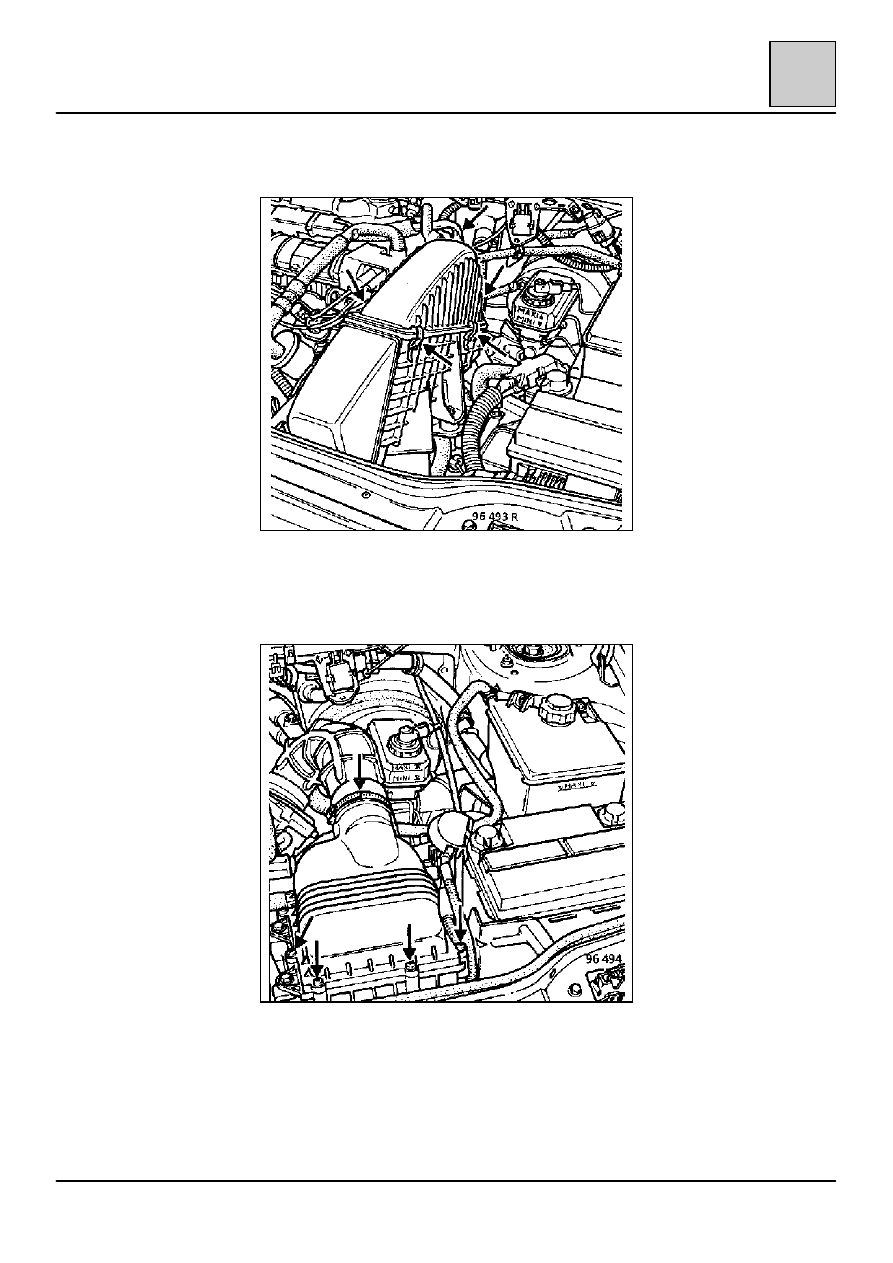

ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА

ДВИГАТЕЛИ F3P И F3R

Для доступа к фильтрующему элементу снимите
четыре фиксатора и отпустите хомут на гибком
трубопроводе.

ДВИГАТЕЛИ Z7X

Для доступа к фильтрующему элементу
выверните восемь винтов крепления верхней
части и отпустите хомут на гибком трубопроводе.

СИСТЕМА ПИТАНИЯ

Подогрев поступающего наружного воздуха

13-4

13

ДВИГАТЕЛЬ F3P

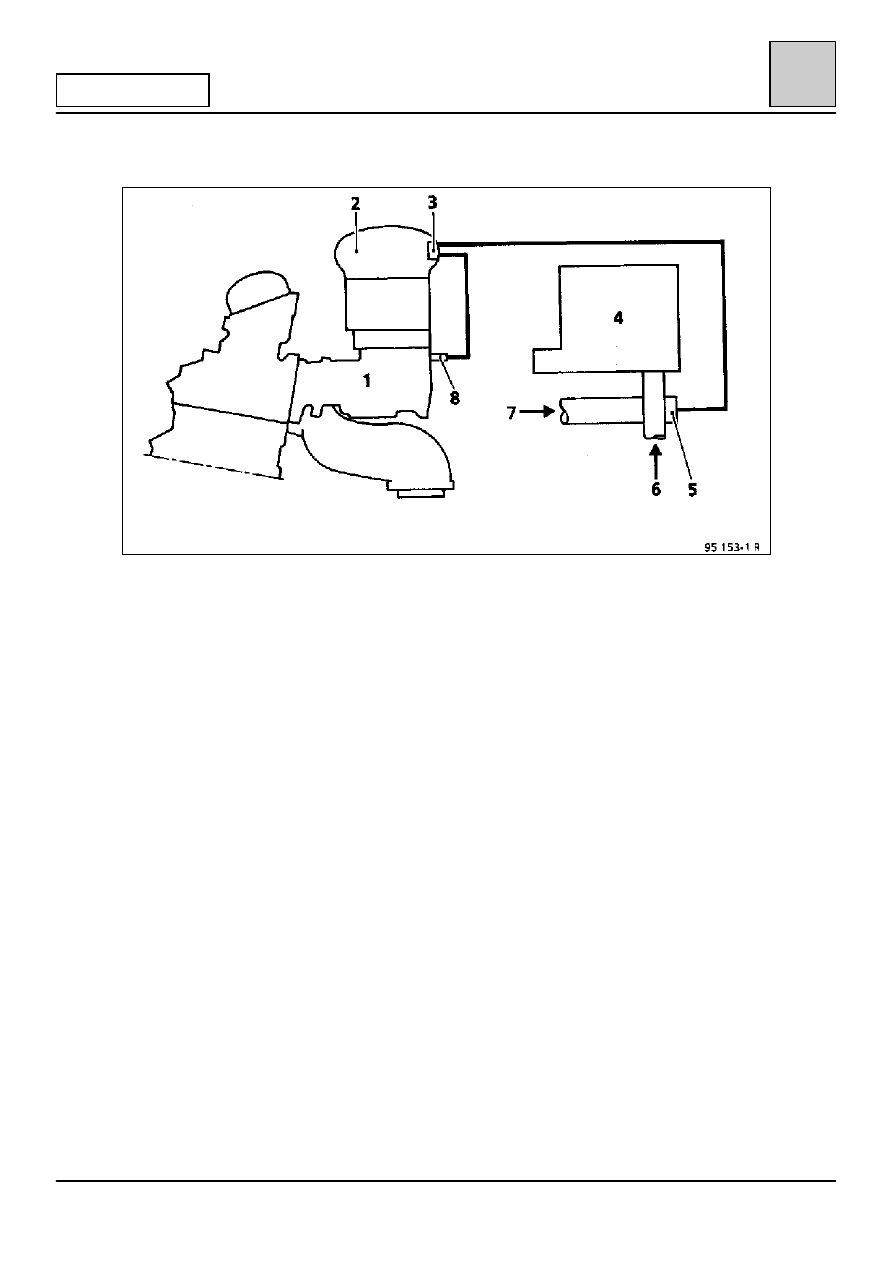

ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ ПОДОГРЕВА

1 Впускной коллектор
2 Крышка блока воздухозаборника
3 Термореле
4 Воздушный фильтр
5 Распределительная воздушная заслонка с пневматическим приводом
6 Вход холодного воздуха
7 Вход теплого воздуха
8 Штуцер на коллекторе для отбора разряжения

СИСТЕМА ПИТАНИЯ

Подогрев поступающего наружного воздуха

13-5

13

ДВИГАТЕЛЬ F3P

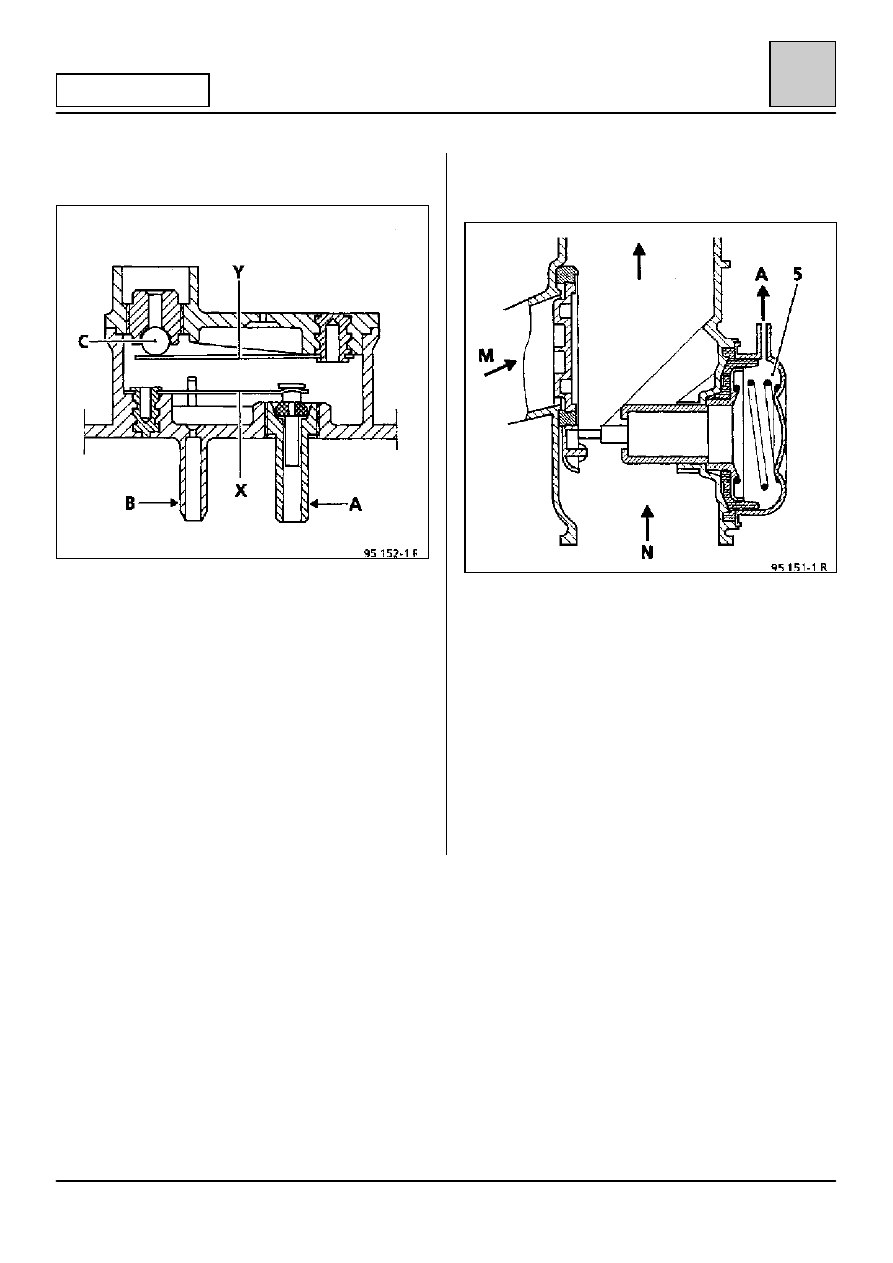

ОПИСАНИЕ ТЕРМОРЕЛЕ

Установка: ввертываемой штуцер (А) (медный)
соединяется с мембранной камерой (5), а штуцер
(В) (пластмассовый) соединяется со штуцером (8)
на впускном коллекторе.

ПРИМЕЧАНИЕ:

Начиная с 20

qС биметаллическая пластина (X)

изгибается и открывает подачу разрежения в
мембранную камеру.

Начиная с 35

qС изгибается биметаллическая

пластина (Y) и открывает проход, в результате
чего ликвидируется воздействия разрежения в
мембранную камеру (шарик (С) при этом
опускается).

ОПИСАНИЕ ПРИВОДА ЗАСЛОНКИ
РАСПРЕДЕЛЕНИЯ ВОЗДУХА

M Поступление теплого воздуха
N Поступление холодного воздуха
5 Пневматический привод распределительной

воздушной заслонки

ПРИМЕЧАНИЕ: при подаче разрежения к
мембране поступление холодного воздуха
прекращается.
