СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-15

10

ДВИГАТЕЛЬ Z7X

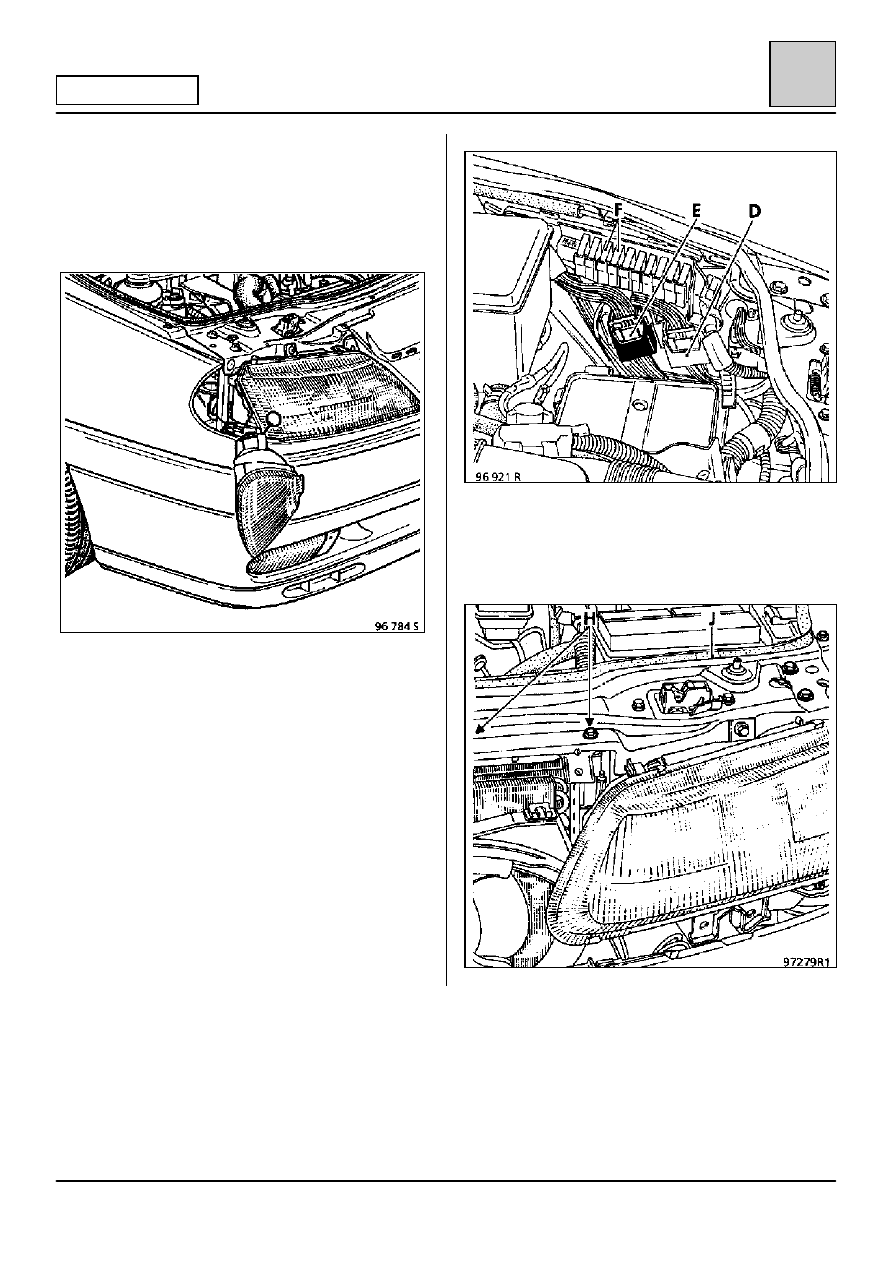

Разъедините разъем противотуманных фар.

Снимите:
– центральный винт крепления пластикового

бампера, извлеките его,

– указатели поворота.

На правой стороне автомобиля разъедините:
– разъем насоса стеклоомывателя,
– разъем круиз-контроля (в зависимости от

модификации).

На левой стороне автомобиля разъедините:
– разъем с фиксатором на коммутационном

блоке двигателя (D),

– разъем проводки двигателя (Е),
– предохранители электровентиляторов (F).

Снимите:
– трос замка капота,
– уплотнитель, на который опускается капот (J),
– два винта (Н) крепления радиатора к верхней

поперечине.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-16

10

ДВИГАТЕЛЬ Z7X

Снимите:
– 7 винтов крепления верхней поперечины,

снимите поперечину и блок-фары,

– провода соединения коробки передач и

передней поперечины с массой.

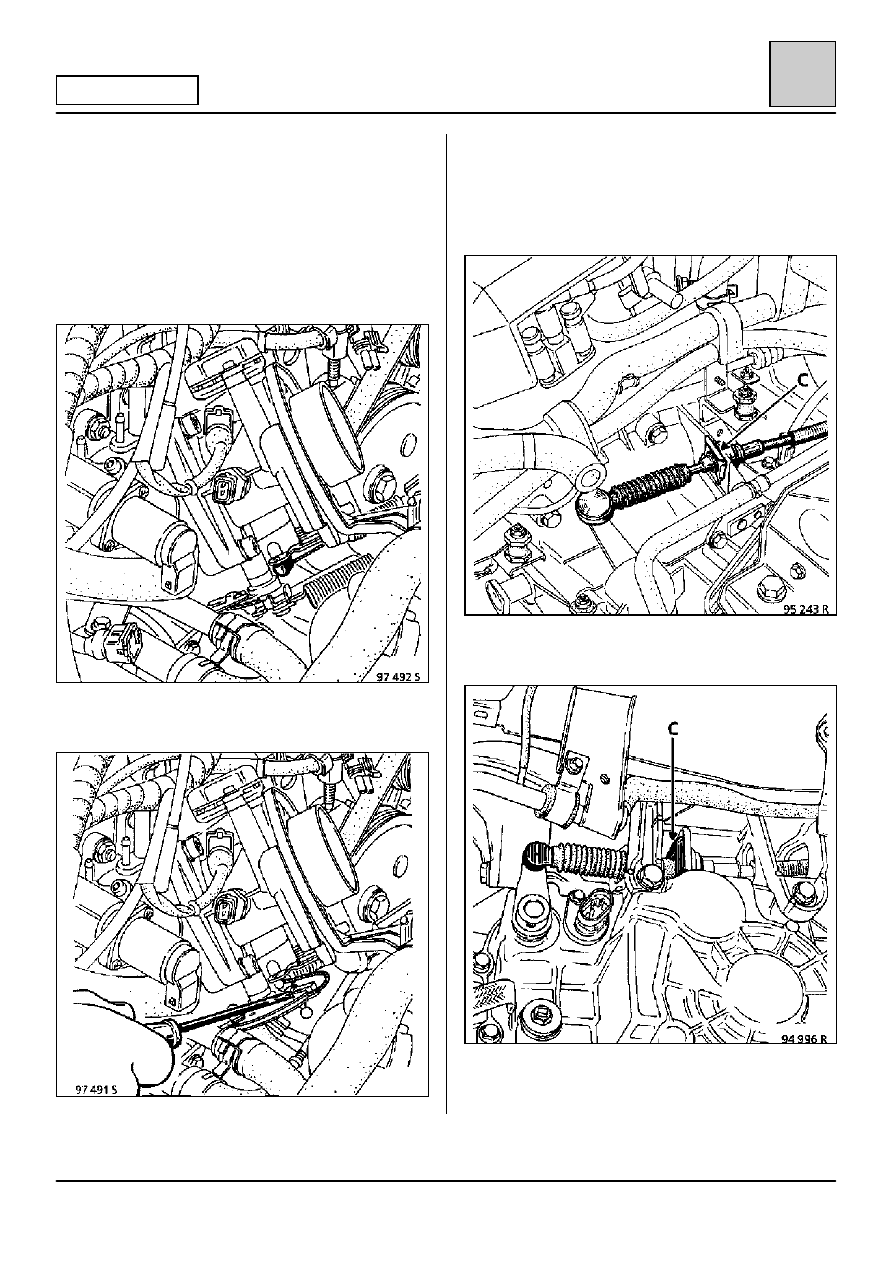

Отсоедините:
– трос сцепления,
– трос акселератора, для этого отсоедините тягу

акселератора с помощью отвертки.

Покачайте на оси привод акселератора, снимите
скобу, фиксирующую трос.

Освободите этот трос и его оболочку, а также
трос механизма переключения передач.

ВИД СВЕРХУ

ВИД СБОКУ

Для этого поднимите фиксаторы (С).

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-17

10

ДВИГАТЕЛЬ Z7X

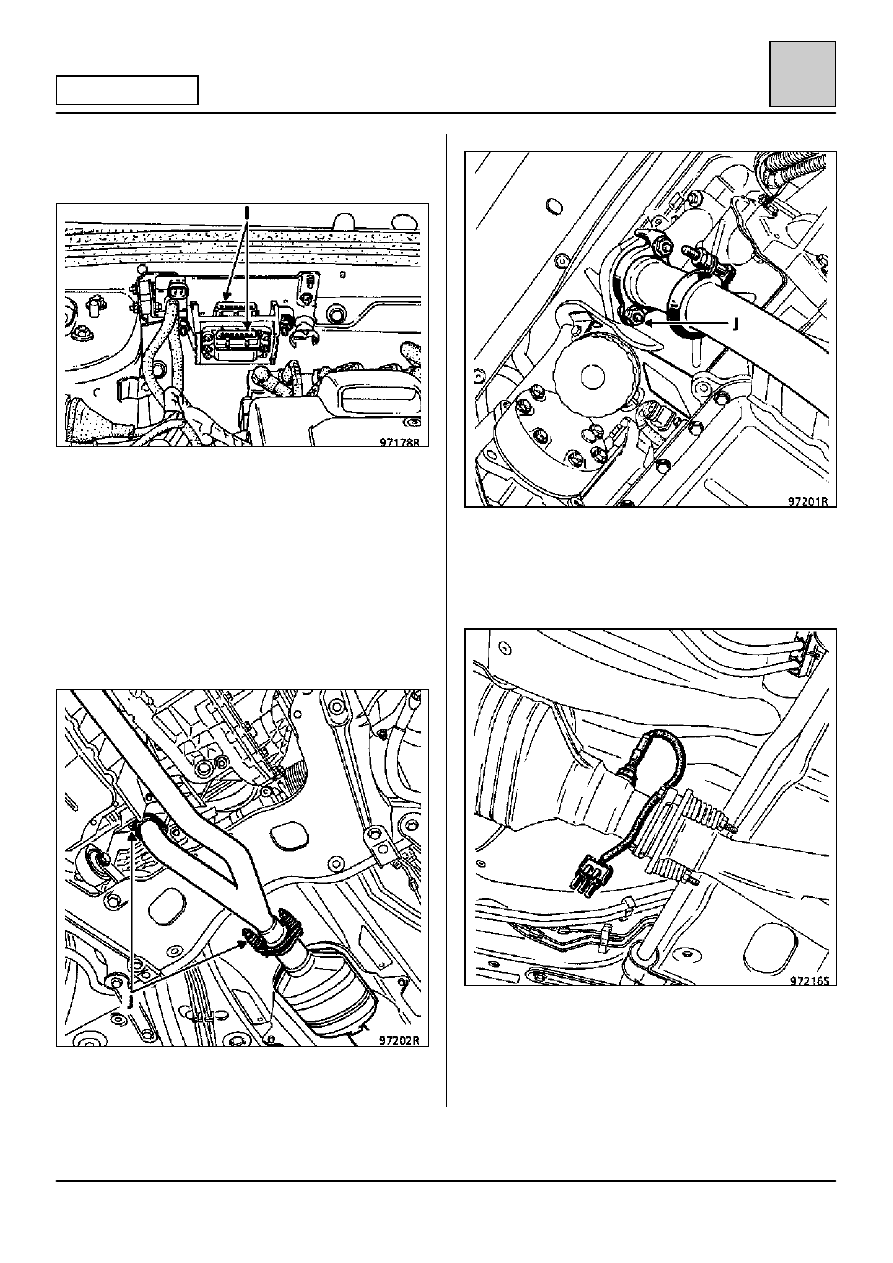

Отсоедините:
– разъемы силового блока зажигания (I),

– патрубок разрежения вакуумного усилителя

тормозов,

– диагностический разъем,
– датчик абсолютного давления,
– трубопроводы подачи топлива и паров

топлива.

Снимите с кузова проводку компьютера впрыска и
закрепите на двигателе.

Отсоедините трубу выхопной системы в
точках (J).

Отсоедините разъем кислородного датчика и
разъем электромагнитного клапана усилителя
рулевого управления с переменными
характеристиками, расположенный на
подрамнике.

Слейте масло из коробки передач.

Освободите провода датчиков
антиблокировочной системы, расположенные  на
стойках амортизаторов.

СИЛОВОЙ АГРЕГАТ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ

Двигатель с коробкой передач

10-18

10

ДВИГАТЕЛЬ Z7X

Снимите:
– крепления левой полуоси со стороны коробки

передач,

– плавающие скобы тормозов, закрепите их на

пружинах.

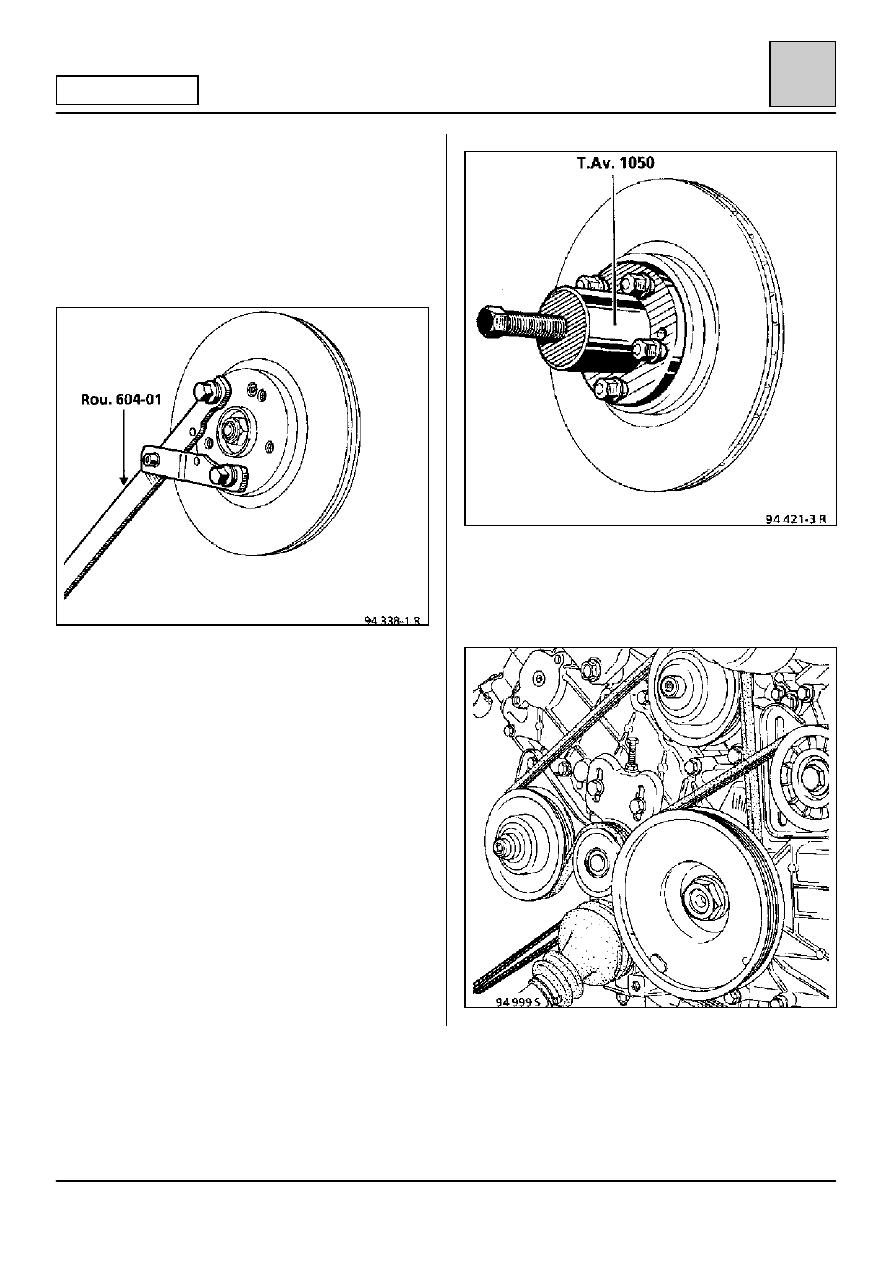

С помощью стопорящего приспособления
Rou.604-01 отверните гайку ступицы.

Установите инструмент T.Av. 1050 на тормозной
диск.

Снимите крепления основания правого
амортизатора.

С помощью инструмента T.Av. 1050 выпрессуйте
полуось из ступицы диска.

Правая полуось снимется вместе с силовым
агрегатом.

Прикрепите полуось веревкой к промежуточному
подшипнику.
