Снятие обивки передней двери Рено Логан, Сандеро

Работу проводим при ремонте или замене наружного зеркала, электростеклоподъемника, замка двери, наружной и внутренней ручек двери, замене стекла двери.
Операции показываем на двери водителя.


Отверткой поддеваем…


…и откидываем крышку динамика.


Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери


Отжав два фиксатора, извлекаем динамик из ниши в обивке двери.


Нажав на фиксатор…


…отсоединяем колодку проводов от динамика.


Ключом Torx Т-20 отворачиваем саморез крепления обивки на торце двери.


Отверткой поддеваем заглушку в подлокотнике…


…и откидываем ее.


Ключом Torx Т-20 отворачиваем саморез крепления в отверстии подлокотника.


Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери.


Вынимаем внутреннюю ручку из отверстия в обивке…


…и снимаем внутреннюю ручку, выводя тягу из отверстия рычага ручки.


Отверткой поддеваем нижний край декоративной облицовки подлокотника…


…и преодолев сопротивление фиксаторов, снимаем ее.


Ключом Torx Т-30 отворачиваем винт крепления подлокотника.


Подложив под отвертку ветошь, отжимаем обивку от внутренней панели двери, выводя из зацепления 11 пистонов.


Выводим джойстик наружного зеркала заднего вида из отверстия обивки.


Приподняв обивку, выводим кнопку блокировки замка двери из отверстия в обивке и снимаем обивку.

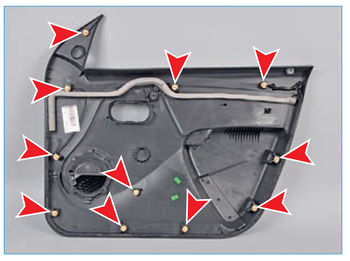

Расположение пистонов на обивке двери.
Устанавливаем обивку передней двери в обратной последовательности.
