ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Электропроводка

88

1ЕС761.0

88-4

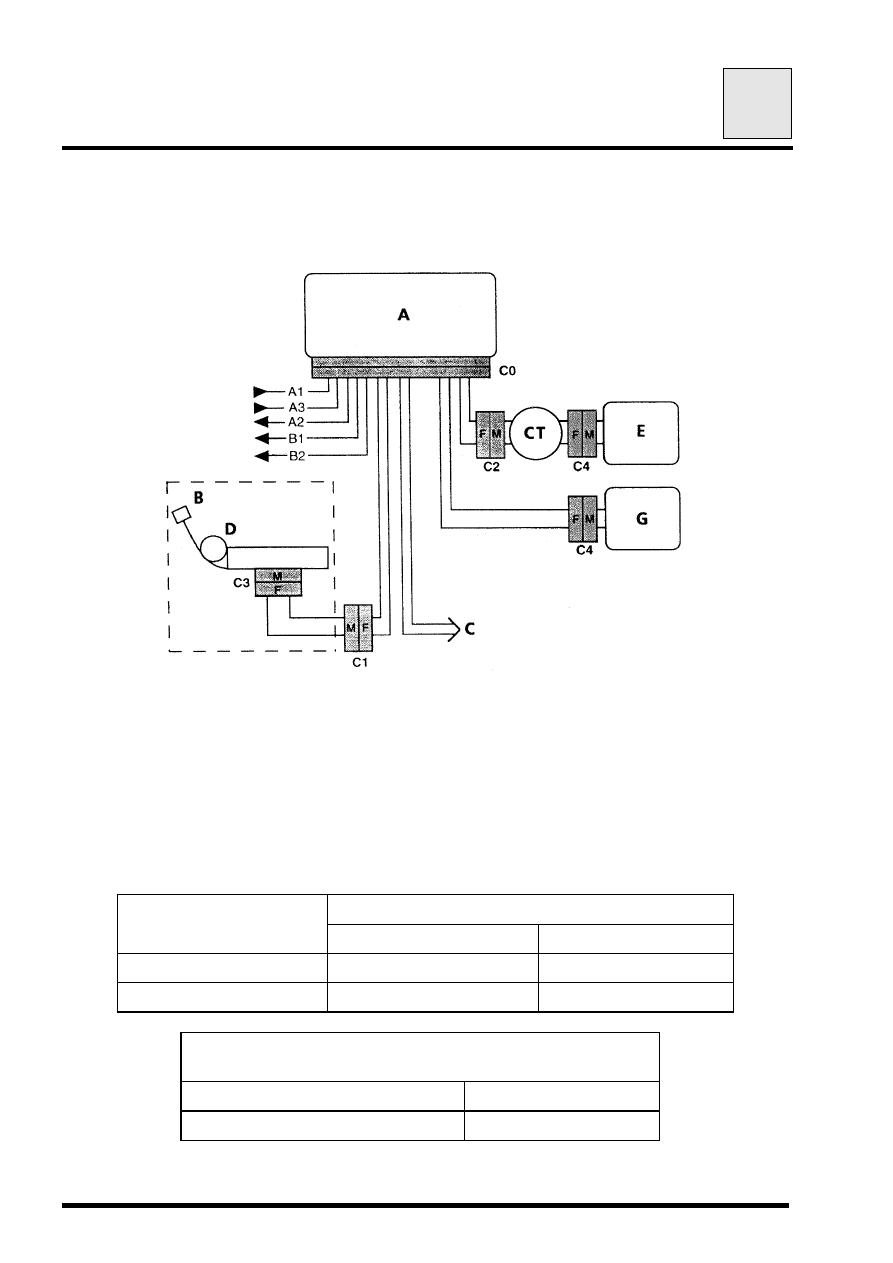

ДИАГНОСТИКА - КАРТОЧКА XRBAG

Устройства предварительного натяжения ремней безопасности, подушки
безопасности водителя и пассажира

DI8813.2

A

Центральный блок

B

Сиденье водителя

C

Сиденье пассажира

D

Устройства предварительного
натяжения ремней безопасности

E

Воспламенитель подушки
безопасности водителя

G

Воспламенитель подушки
безопасности пассажира

CT

Поворотный контакт

A1

+12 вольт

A3

Масса

A2

Сигнальная лампа

B1
B2

}

Диагностический разъем

ПОДУШКА БЕЗОПАСНОСТИ

Точка измерения

Правильное значение

Водитель

C0, C2 и C4

2-9,4 Ом

Пассажир

C0 и C4

1,6-4,6 Ом

УСТРОЙСТВА ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ

РЕМНЕЙ БЕЗОПАСНОСТИ

Точка измерения

Правильное значение

C0, C1 и C3

1,6-4,6 Ом

Правильная изоляция: показание

≥ 100 h или 9999 мигающее

1ЕС761.0

88-5

ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Карточка XR25

88

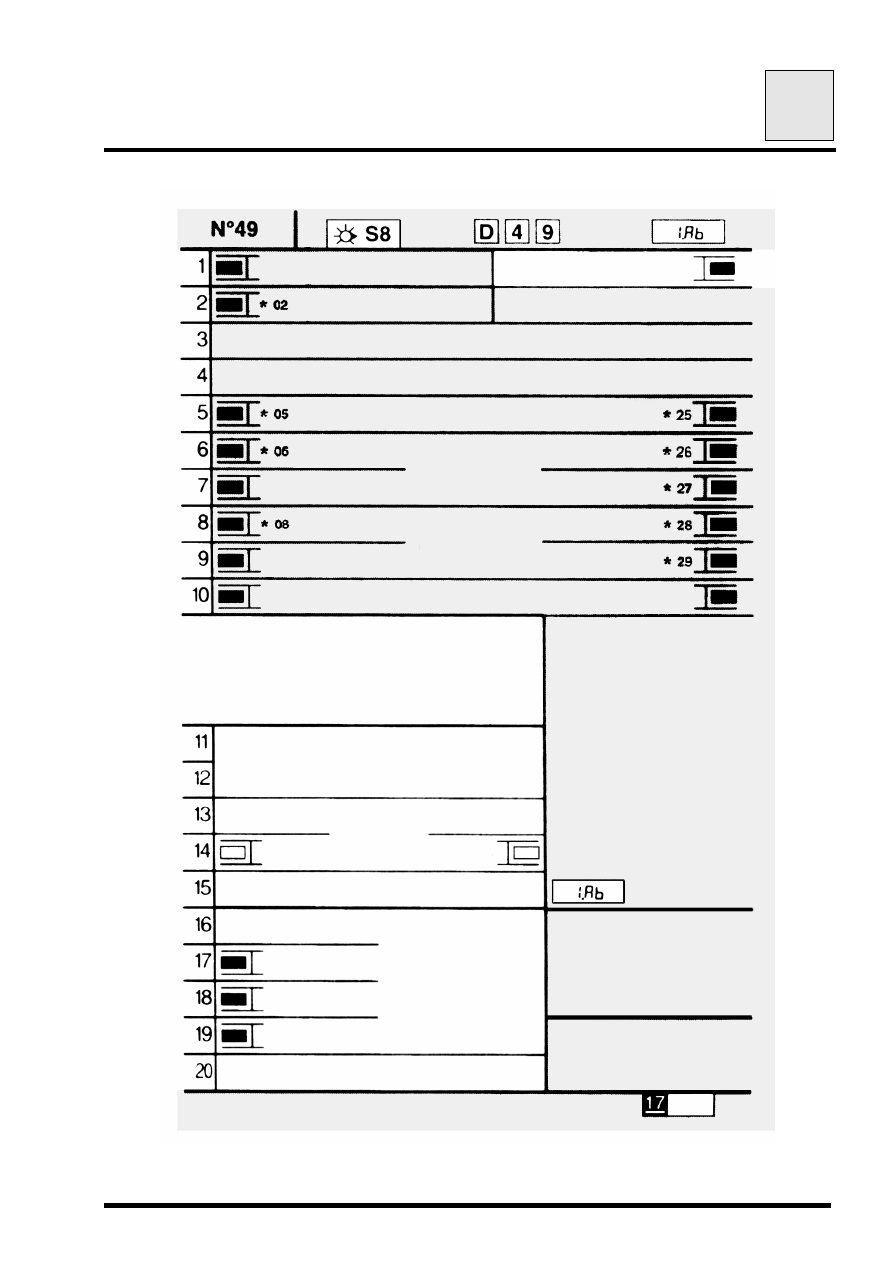

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 49

FI21749

код:

индикация:

КОМПЬЮТЕР

КОД ПРИСУТСТВУЕТ

НАПРЯЖЕНИЕ ПИТАНИЯ

СОПРОТИВЛЕНИЕ

цепь

ПОДУШКИ БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

ИЗОЛЯЦИЯ

ЛИНИЯ 1
СОПРОТИВЛЕНИЕ

цепи

ПОДУШКИ

БЕЗОПАСНОСТИ

ЛИНИЯ 2

СОПРОТИВЛЕНИЕ

ПАССАЖИРА

ЛИНИЯ 1 ИЛИ 2

ИЗОЛЯЦИЯ

ВОДИТЕЛЬ

СОПРОТИВЛЕНИЕ

ЛИНИИ

цепи

УСТРОЙСТВ

ПРЕДВАРИТЕЛЬНОГО

ПАССАЖИР

СОПРОТИВЛЕНИЕ

ЛИНИИ

НАТЯЖЕНИЯ РЕМНЕЙ

БЕЗОПАСНОСТИ

ИЗОЛЯЦИЯ

КОРОТКОЕ ЗАМЫКАНИЕ
ЗАМЫКАНИЕ НА +12 В

цепь

СИГНАЛЬНОЙ ЛАМПЫ

НЕИСПРАВНОСТИ

ОБРЫВ ЦЕПИ

ЗАМЫКАНИЕ НА 0 В

ПОДУШКИ БЕЗОПАСНОСТИ / УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ

БЕЗОПАСНОСТИ

Стирание неисправностей из памяти

:

G0**

Конец диагностики

:

G13*

СОСТОЯНИЕ

компьютера

КОМПЬЮТЕР
БЛОКИРОВАН

НЕИСПРАВНОСТЬ

ПРИСУТСТВОВАЛА

ПЕРЕД УДАРОМ

КОНФИГУРАЦИЯ компьютера

(показание не меняется)

С ПОДУШКОЙ БЕЗОПАСНОСТИ ПАССАЖИРА

(проверить)

С УСТРОЙСТВАМИ ПРЕДВАРИТЕЛЬНОГО

НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

С ПОДУШКОЙ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ: #..

01

питание компьютера

В

ПОСТАВЩИК № 1

РЕЖИМ УПРАВЛЕНИЯ: G..*

80

блокировка компьютера

81

разблокировка компьютера

72

ввод даты послепродажного

обслуживания

73

чтение даты

послепродажного

обслуживания

Помощь

:

V  9

Возвращение в режим

диагностики

:

D

Каталожный номер

(MPR)

:

G70

*

РУС

ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Карточка XR25

88

1ЕС761.0

88-6

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

БАРГРАФЫ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)

Если барграф высвечен, значит, имеет место неисправность
проверяемого элемента. Характер неисправности описывается
сопровождающим текстом.
Барграф может:
-  Высвечиваться постоянно : неисправность присутствует.
-  Мигать

: неисправность записана в память.

-  Быть погашенным

: неисправность отсутствует или не

обнаружена.

БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)

Барграф всегда находится в верхнем правом углу.
Если он высвечен, это значит, что установлен диалог с
компьютером проверяемого элемента.
Если он остается погашенным:
-  Данный код не существует.
-  Неисправен прибор, компьютер или линия связи между

прибором XR25 и компьютером.

Вид следующих барграфов указывает на их исходное состояние.
Исходное состояние: (зажигание включено, двигатель
остановлен, оператор никаких действий не производит)

или

Неопределенный

Погашен

высвечивается, если функция или
состояние, обозначенные на карточке,
выполняются.

Высвечен

гаснет, если функция или состояние,
обозначенные на карточке, больше не
выполняются.

ДОПОЛНИТЕЛЬНЫЕ УТОЧНЕНИЯ

Некоторые барграфы имеют символ «звездочку» (*). Если
набрать команду *.., когда барграф высвечен, то на дисплей
будет выведена дополнительная информация, касающаяся типа
данной неисправности или данного состояния.

ПОСЛЕ

РЕМОНТА

После того, как диалог будет установлен, обрабатывайте
высветившиеся барграфы неисправностей.

1ЕС761.0

88-7

ПОДУШКА БЕЗОПАСНОСТИ - УСТРОЙСТВА

ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Интерпретация барграфов XR25

88



 1



Карточка № 49

Барграф 1 правый погашен
 Код присутствует





 УКАЗАНИЯ

 Для компьютеров, которые обеспечивают только функцию
предварительного натяжения ремней безопасности, диагностика с
помощью XR25 невозможна (следует выполнять диагностику с
помощью XRBAG).

Проверьте, не является ли источником неисправности сам прибор XR25, попытавшись
установить диалог с компьютером какого-нибудь другого автомобиля.
Проверьте, чтобы переключатель ISO находился в положении S8, и удостоверьтесь, что
вы используете последнюю версию кассеты XR25 и правильный код доступа.
Проверьте напряжение аккумуляторной батареи и выполните необходимые действия,
чтобы получить правильное напряжение (10,5 вольт

<<<< U аккумуляторной батареи <<<< 16

вольт).

Проверьте наличие и состояние предохранителя подушки безопасности.
Проверьте подсоединение разъема компьютера и состояние его контактов.
Проверьте питание компьютера:
-  Отсоедините компьютер подушки безопасности и установите 30-контактный адаптер

прибора XRBAG.

-  Убедитесь в наличии «+ после замка зажигания» между клеммами, помеченными

«масса» и «+ после замка зажигания».

Проверьте питание диагностического разъема:
-  «+ до замка зажигания» на контакте 16.
-  Масса на контакте 5.
Проверьте неразрывность и изоляцию линий связи между диагностическим разъемом и
компьютером подушки безопасности:
-  Между клеммой L и контактом 15 диагностического разъема.
-  Между клеммой K и контактом 7 диагностического разъема.

Если после указанных проверок диалог установить не удается, замените компьютер
подушки безопасности (см. для этого главу «Помощь»).
