Рено Кангу. Руководство - часть 293

B76531.0

38-18

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

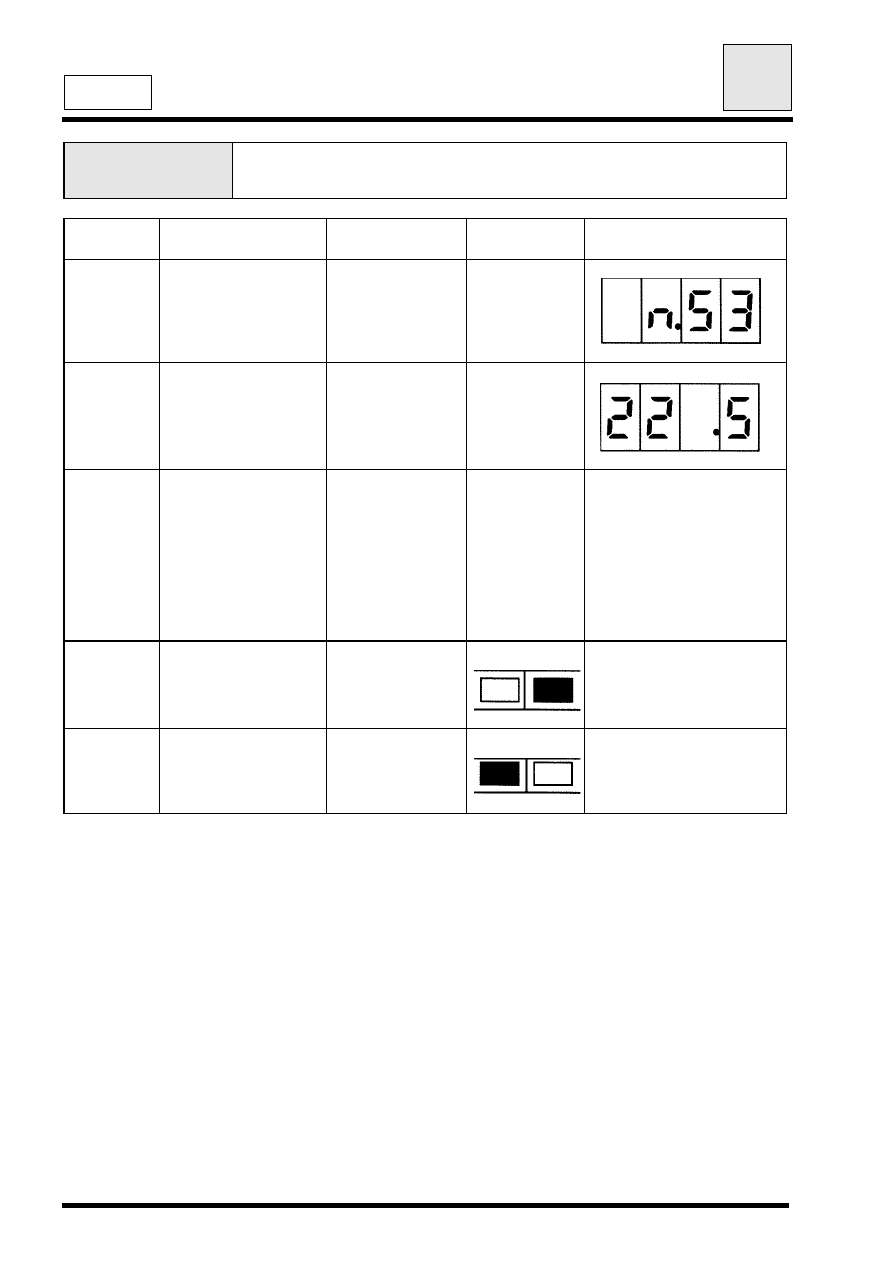

Диагностика - Контроль соответствия

38

 УКАЗАНИЯ

 Проводите этот контроль соответствия только после полной
проверки с помощью прибора XR25.



 Порядок

операций

 Проверяемая

функция

 Действие

 Барграф

 Визуализация и

примечания

 1

 Диалог с прибором

XR25

 D11

(переключа-

тель на S8)





 2

 Соответствие

компьютера

 # 12







 3



Работа сигнальной

лампы АБС -

контроль

инициализации

компьютера



 Включение

зажигания



 Включение сигнальной

лампы на 2 секунды

при включении

зажигания (если

сигнальная лампа

продолжает гореть или

не включается, см.

диагностику).

4

 Регистрация

отпущенной

педали тормоза



 13





5

 Регистрация

нажатой педали

тормоза



Нажатие на

педаль тормоза

 13





АБС BOSCH

5.3

B76531.0

38-19



ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Помощь

38

 ИСПОЛЬЗОВАНИЕ РЕЖИМА УПРАВЛЕНИЯ:



 Управление электроклапанами для контроля гидравлики: с G03* по G06*

 Поднимите автомобиль, чтобы можно было поворачивать колеса, и проверьте, чтобы
они вращались свободно. Нажмите педаль тормоза и удерживайте ее, чтобы
проверяемое колесо нельзя было повернуть рукой (не тормозите слишком сильно,
старайтесь оставаться на пределе разблокировки).

 Наберите G0X*

Должно пройти десять циклов разблокировки и блокировки
данного колеса.

 Управление двигателем насоса: G08*

 Наберите G08* и нажмите педаль тормоза

Двигатель должен работать 2
секунды.

 Управление двигателем насоса и электроклапанами: G20*

 Наберите G20* и нажмите педаль тормоза

Двигатель и электроклапаны
должны включиться на короткое
время.

 Прокачка гидравлических контуров: G15*3* (переднее левое), G15*4* (переднее
правое), G15*5* (заднее левое), G15*6* (заднее правое)

 Выполните процедуру, описанную в главе «Прокачка контуров» руководства по
ремонту.

АБС BOSCH

5.3

ПОСЛЕ

РЕМОНТА

Проведите дорожное испытание, затем проверку с помощью прибора
XR25.

B76531.0

38-20

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Жалобы клиентов

38

 УКАЗАНИЯ

 Проверяйте жалобы клиентов только после полной диагностики с
помощью прибора XR25



 НЕИСПРАВНОСТИ, НА КОТОРЫЕ УКАЗЫВАЕТ СИГНАЛЬНАЯ ЛАМПА





 Сигнальная лампа АБС не включается через 3 секунды после

 ALP 1



 включения зажигания.





 При включении зажигания сигнальная лампа АБС включается и не

 ALP 2



 гаснет.





 После запуска двигателя сигнальная лампа АБС опять включается.

 ALP 3



 Сигнальная лампа АБС иногда включается во время езды.

 ALP 3





 НЕИСПРАВНОСТИ, КОТОРЫЕ ПРОЯВЛЯЮТСЯ ПРИ ТОРМОЖЕНИИ С АБС





 Блокировка одного или нескольких колес.

 ALP 4



 Увод автомобиля в сторону.

 ALP 5



 Рыскание.

 ALP 6



 Не вызванное необходимостью срабатывание АБС на малой

 ALP 7



 скорости и при слабом нажатии на педаль.





 Не вызванное необходимостью срабатывание АБС на плохой

 ALP 8



 дороге.





 Не вызванное необходимостью срабатывание АБС при использо-

 ALP 9



 вании специального оборудования (радиотелефона, рации и т. д.).





 Увеличение хода педали тормоза после срабатывания АБС (с

 ALP 10



 провалом педали в начале действия АБС).





 Большой ход педали.

 ALP 11



 Вибрация педали тормоза.

 ALP 12



 Шум насоса, трубопроводов или гидравлического блока.

 ALP 13





 ДРУГИЕ СЛУЧАИ





 Сигнальная лампа АБС не включается при отсоединенном

 ALP 14



 компьютере.





 Отсутствие связи с компьютером АБС.

 ALP 15

АБС BOSCH

5.3

ПОСЛЕ

РЕМОНТА

Проведите дорожное испытание, затем проверку с помощью прибора
XR25.

B76531.0

38-21



ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Алгоритмы поиска неисправностей

38

 ALP 1

 СИГНАЛЬНАЯ ЛАМПА АБС НЕ ВКЛЮЧАЕТСЯ ЧЕРЕЗ 3 СЕКУНДЫ

ПОСЛЕ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ





 УКАЗАНИЯ

 Проверяйте эту жалобу клиента только после полной диагностики с
помощью прибора XR25



 Проверьте предохранитель 15 А

щитка приборов в коммутационном

блоке салона (если неисправность

распространяется на все функции

щитка приборов).












 Выключите зажигание.

 Отсоедините компьютер, затем

включите зажигание.

 Сигнальная лампа включается?



 Проверьте состояние 31-контактного

разъема компьютера.

 Если неисправность сохраняется,

замените компьютер.









 Проверьте состояние лампочки

сигнальной лампы АБС и ее питание.

 Обеспечьте неразрывность цепи

между контактом 21 разъема

компьютера и сигнальной лампой

(контакт 3 черного разъема щитка

приборов).

 Если неисправность сохраняется,

проверьте работу щитка приборов.







АБС BOSCH

5.3

нет

да
