Рено Кангу. Руководство - часть 289

B76531.0

38-2

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Карточка XR25

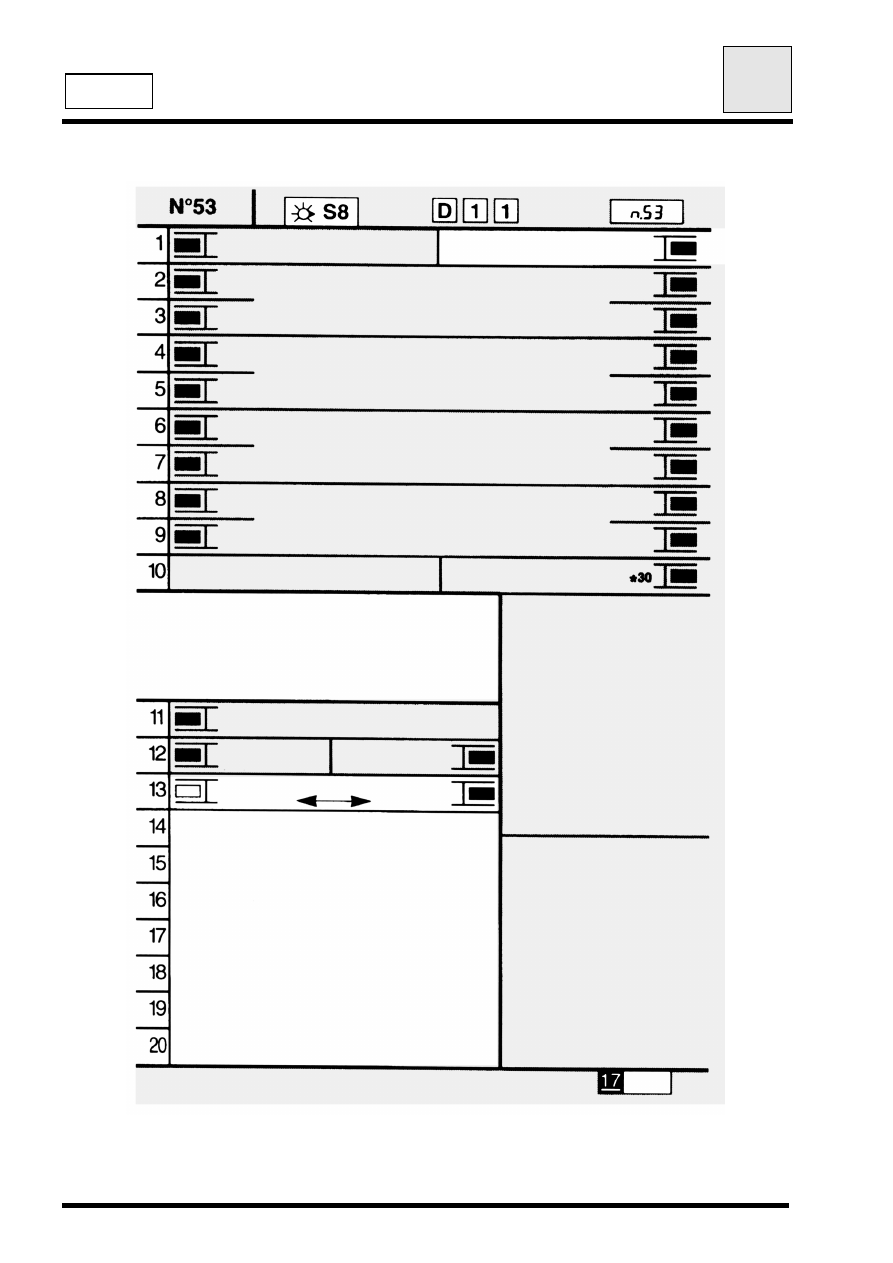

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 53

FI21753

АБС BOSCH

5.3

код:

индикация:

ПИТАНИЕ / КОМПЬЮТЕР

КОД ПРИСУТСТВУЕТ

ПЕРЕДНЕЕ ЛЕВОЕ

ЦЕПИ ВПУСКНЫХ

ЭЛЕКТРОКЛАПАНОВ

ПЕРЕДНЕЕ

ПРАВОЕ

ЗАДНЕЕ ЛЕВОЕ

ЗАДНЕЕ ПРАВОЕ

ПЕРЕДНЕЕ ЛЕВОЕ

ЦЕПИ ВЫПУСКНЫХ

ПЕРЕДНЕЕ

ПРАВОЕ

ЗАДНЕЕ ЛЕВОЕ

ЭЛЕКТРОКЛАПАНОВ

ЗАДНЕЕ ПРАВОЕ

ПЕРЕДНЕЕ ЛЕВОЕ

ЦЕПИ ДАТЧИКОВ

ПЕРЕДНЕЕ

ПРАВОЕ

ЗАДНЕЕ ЛЕВОЕ

СКОРОСТИ КОЛЕС

ЗАДНЕЕ ПРАВОЕ

ПЕРЕДНЕЕ ЛЕВОЕ

СИГНАЛЫ ДАТЧИКОВ

ПЕРЕДНЕЕ

ПРАВОЕ

ЗАДНЕЕ ЛЕВОЕ

СКОРОСТИ КОЛЕС

ЗАДНЕЕ ПРАВОЕ

ЦЕПИ ДВИГАТЕЛЯ НАСОСА

АБС BOSCH

Стирание

неисправностей из памяти

G0**

Конец диагностики

: G13*

ПИТАНИЕ ЭЛЕКТРОКЛАПАНОВ

ЦЕПЬ СТОП-СИГНА-
ЛОВ (ОБРЫВ ЦЕПИ)

МИШЕНЬ ОДНОГО

ИЗ КОЛЕС

ПЕДАЛЬ ТОРМОЗА

НАЖАТА

ОТПУЩЕНА

ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ: #..

(см. примечание)

Скорость переднего

правого колеса

км/ч

Скорость переднего

левого колеса

км/ч

Скорость заднего

правого колеса

км/ч

Скорость заднего

левого колеса

км/ч

Питание

Идентификация компьютера

255.5 если X66

220.5 если X65/76

214.5 если X54 Ph2

Номер карточки (53)

РЕЖИМ УПРАВЛЕНИЯ: G..*

(если скорость автомобиля равна

нулю, то для теста

электроклапанов нажимайте на

педаль тормоза)
03

Тест электроклапанов

переднего левого колеса

Тест электроклапанов

переднего правого колеса

Тест электроклапанов

заднего левого колеса

Тест электроклапанов

заднего правого колеса

Статический тест двигателя и

электроклапанов

РУС

ПРИМЕЧАНИЕ: для обеспечения безопасности компьютер может во
время езды выходить из диалога.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Карточка XR25

B76531.0

38-3

АБС BOSCH

5.3

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

- Барграфы неисправности (всегда не цветном фоне):

Если барграф высвечен, значит, имеет место неисправность
проверяемого элемента. Соответствующий текст описывает
неисправность.
Этот барграф может:
- Быть высвеченным :

неисправность присутствует.

- Мигать

неисправность записана в память.

- Быть погашенным

неисправность отсутствует или не
обнаружена.

- Барграфы состояния (всегда на белом фоне):

Барграф всегда находится в верхнем правом углу.
Если он высвечен, значит, установлен диалог с компьютером
проверяемого элемента.
Если он остается погашенным:
- Код не существует.
- Имеется неисправность прибора, компьютера или линии связи

между прибором XR25 и компьютером.

Вид следующих барграфов указывает на их исходное состояние:
Исходное состояние: (зажигание включено, двигатель остановлен,
оператор не производит никаких действий).

или

Неопределенный

высвечивается, если функция или условие,

Погашен

обозначенные на карточке, выполняются.

Высвечен

гаснет, если функция или условие, обозначенные на
карточке, больше не выполняются.

- Дополнительные уточнения:

Некоторые барграфы имеют символ «звездочку» (*). Если набрать команду *.., когда
барграф высвечен, то на дисплей будет выведена дополнительная информация,
касающаяся типа данной неисправности или данного состояния.

ПОСЛЕ

РЕМОНТА

После установления диалога обрабатывайте высветившиеся
барграфы неисправностей.

B76531.0

38-4

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Интерпретация барграфов XR25

Карточка № 53

Барграф 1 правый погашен
Код присутствует

УКАЗАНИЯ

Нет

Проверьте исправность прибора XR25, попытавшись установить диалог с компьютером
какого-нибудь другого автомобиля. Если прибор XR25 исправен, но диалог ни с одним из
компьютеров ремонтируемого автомобиля не устанавливается, то возможно, что какой-
нибудь неисправный компьютер нарушает работу диагностических линий K и L. Чтобы
выявить этот компьютер, отсоединяйте поочередно разъемы.
Проверьте, чтобы переключатель ISO находился в положении S8, и убедитесь, что
используется последняя версия кассеты XR25 и правильный код доступа.
Проверьте напряжение аккумуляторной батареи и выполните необходимые действия,
чтобы обеспечить правильное напряжение (9,4 вольт

<<<< U аккумуляторной батареи <<<<

17,4 вольт).

Проверьте наличие и состояние предохранителя АБС в коммутационном блоке салона (10
А).
Проверьте подсоединение разъема компьютера и состояние его контактов.
Проверьте подсоединение и состояние контактов разъема R36 между приборной панелью
и АБС.
Проверьте массы АБС (затяжку двух болтов массы над блоком АБС).
Проверьте питание компьютера.
- масса на контакте 19 31-контактного разъема,
- «+ после замка зажигания» на контакте 15 31-контактного разъема.

Проверьте питание диагностического разъема:
-  «+ до замка зажигания» на контакте 16,
-  масса на контакте 5.
Проверьте неразрывность и изоляцию линий связи между диагностическим разъемом и
компьютером АБС:
-  между контактом 12 разъема компьютера и контактом 15 диагностического разъема,
-  между контактом 11 разъема компьютера и контактом 7 диагностического разъема.

Если после всех указанных проверок диалог установить не удается, замените компьютер
АБС.

АБС BOSCH

5.3

ГИДРАВЛИЧЕСКАЯ СИСТЕМА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

Диагностика - Интерпретация барграфов XR25

ПОСЛЕ

РЕМОНТА

После замены компьютера повторите проверку с помощью прибора
XR25.

B76531.0

38-5

АБС BOSCH

5.3

Карточка № 53

Барграф 1 левый высвечен
Питание / Компьютер

УКАЗАНИЯ

Нет

Проверьте состояние и установку предохранителя АБС 60 А в коммутационном блоке
моторного отсека (белое основание).
Обеспечьте неразрывность линий между этим предохранителем и контактами 17 и 18
разъема компьютера (наличие «+ до замка зажигания» на обоих контактах). Проверьте
затяжку и состояние зажимов аккумуляторной батареи.
Проверьте состояние контактов 31-контактного разъема компьютера АБС.
Проверьте массы АБС (над гидравлическим блоком) и осмотрите всю проводку АБС.

Очистите память компьютера, выйдите из режима диагностики (G13*) и выключите
зажигание.
Повторите проверку с помощью прибора XR25. Если неисправность «Питание /
Компьютер» сохраняется, замените компьютер АБС.
