Рено Кангу. Руководство - часть 254

СИСТЕМА ВПРЫСКА

Диагностика - Карточка XR25

JSA051.0

17-81

Двигатель D7F 710

35 контактов

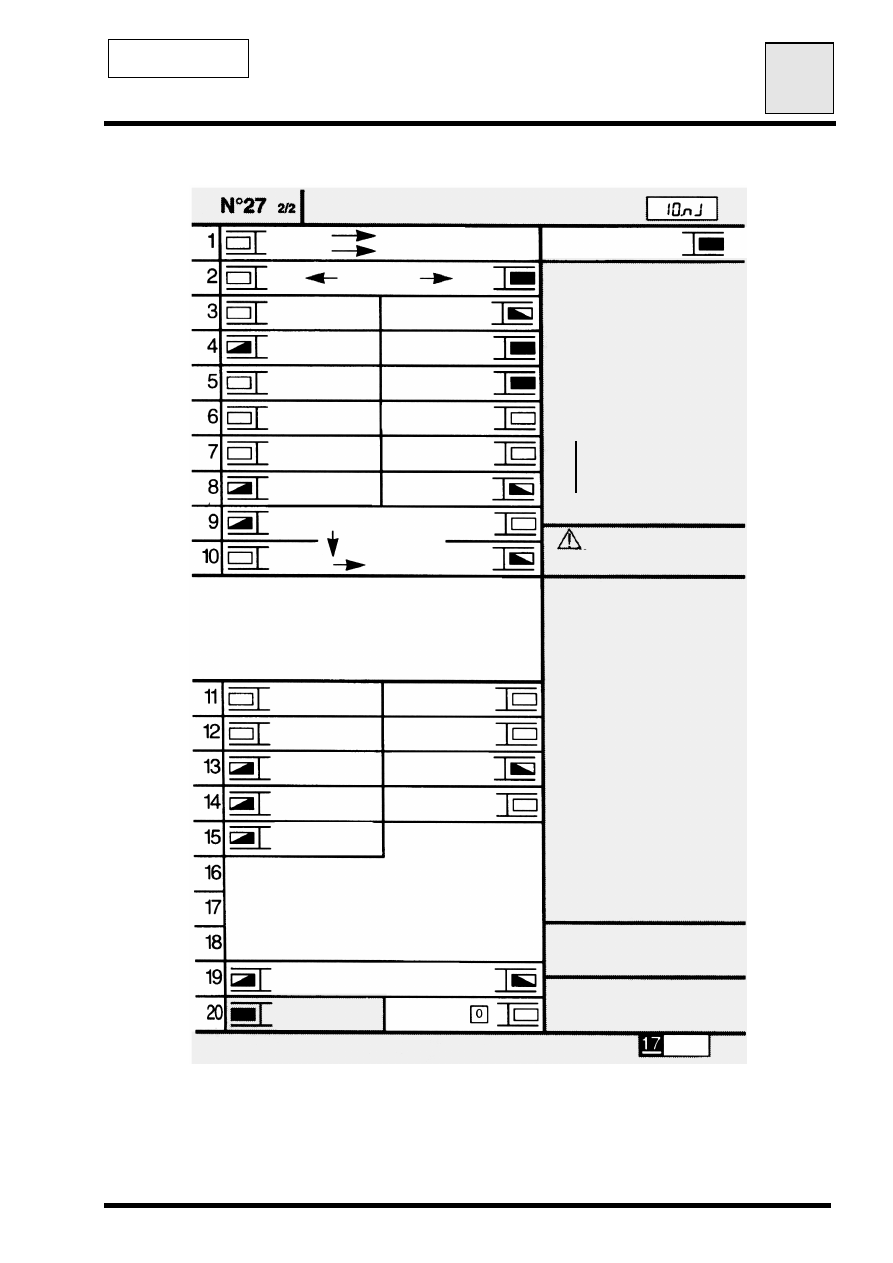

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 27 СТОРОНА 2/2

FI21727-2

индикация:

ВЫСВЕЧЕН

ТЕСТ НЕИСПРАВНОСТИ

ПОГАШЕН

ПЕРЕВЕРНУТЬ КАРТОЧКУ

ПЕДАЛЬ

ПОЛН.

НАЖАТА

ПОЛОЖЕНИЕ

ДРОССЕЛЬНОЙ

ЗАСЛОНКИ

ПЕДАЛЬ

ОТПУ-

ЩЕНА

СИГНАЛ ОТ

МАХОВИКА

ВКЛЮЧЕНА БЛОКИ-

РОВКА ЗАПУСКА

ДВИГАТЕЛЯ

ПОЛОЖЕНИЕ

PARK/NEUTRE

«+ ПОСЛЕ ЗАМКА

ЗАЖИГАНИЯ»

КОМПЬЮТЕРА

СГЛАЖИВАНИЕ ХА-

РАКТЕРИСТИК КРУ-

ТЯЩЕГО МОМЕНТА

УПРАВЛЕНИЕ

РЕЛЕ

БЛОКИРОВКИ

РЕГУЛИРОВАНИЕ
СОСТАВА СМЕСИ

РЕГУЛИРОВАНИЕ

ХОЛОСТОГО

ХОДА

УПРАВЛЕНИЕ

БЕНЗИНОВЫМ

НАСОСОМ

РАЗРЕШЕНИЕ НА

ОПОРОЖНЕНИЕ

АБСОРБЕРА

УПРАВЛЕНИЕ

ЗАЩИТОЙ ОТ

ПЕРЕГРЕВА

УПРАВЛ. ЭЛЕКТРИЧ.

ОБОГРЕВОМ ВЕТ-

РОВОГО СТЕКЛА

ВКЛЮЧЕНИЕ

ВЫКЛЮЧАТЕЛЯ

УСКОРЕННЫЙ

ХОЛОСТОЙ ХОД

КОНДИЦИОНЕР

ЗАПРОС

РАЗРЕШЕНИЕ ИЛИ БЛОКИ-

РОВКА ВКЛЮЧЕНИЯ

КОМПРЕССОРА

КОД ПРИСУТСТВУЕТ

(ВНИМАНИЕ: следите за барграфом 20 левым)

ВПРЫСК БЕНЗИНА (состояния)

Стирание состояний из памяти

: G0**

Запрос на контроль неисправностей : G02*

СИГНАЛ ОТ

РАСПРЕДЕЛИТЕ-

ЛЬНОГО ВАЛА

ВКЛЮЧЕНЫ ОПОРО-

ЖНЕНИЕ АБСОРБЕРА

И ЭЛЕКТРОКЛАПАН

УПРАВЛ. ЭЛЕКТРОКЛА-

ПАНОМ РЕЦИРКУЛЯ-

ЦИИ ВЫХЛ.ОП. ГАЗОВ

СТИРАНИЕ ИЗ ПАМЯТИ

ИНФОРМАЦИИ О

НЕИСПРАВНОСТЯХ

УПРАВЛЕНИЕ

ВОЗДУШНЫМ

НАСОСОМ

РЕЛЕ ДАВЛЕНИЯ ГИД-

РОУСИЛИТЕЛЯ РУЛЕ-

ВОГО УПРАВЛЕНИЯ

УПРАВЛЕНИЕ ДВУХ-

ПОЗИЦИОННЫМ ВПУ-

СКНЫМ КЛАПАНОМ

ИНЖЕКТОРЫ ЗАПУСКА

ХОЛОДНОГО

ДВИГАТЕЛЯ

ДАТЧИК СКОРОСТИ

подсоединен

нормально

автомобиль

с АКП

КОНФИГУРАЦИЯ

КОМПЬЮТЕРА

автомобиль

с РКП

НЕИСПРАВНОСТЬ

ПРИСУТСТВУЕТ

ПАМЯТЬ

XR25

РЕЖИМЫ УПРАВЛЕНИЯ: G..*
(при остановленном двигателе)

10*

Реле бензинового насоса

11*

Реле блокировки

12*

Компрессор кондиционера

14*

Клапан регулирования

холостого хода

16*

Клапан опорожнения абсорбера

17*

Реле защиты от перегрева

21*1* Сигнальная лампа впрыска

22*

Реле воздушного насоса

23*

Клапан системы рециркуляции

выхлопных газов

24*

Двухпозиционный впускной

клапан

31*

Управление инжекторами

50*x* Программирование компьютера

57*x* Регулирование холостого хода

58*x* Конфигурирование компьютера

59*x* Блокировка и разблокировка

впрыска

60*

Стирание из памяти

информации о неисправностях

G..*x*

См процедуру

на карточке СПРАВКА C

ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ: #..

01 Давление

мбар

02 Температура охлаждающей

жидкости

°С

03 Температура воздуха

°С

04 Питание компьютера

05 Датчик O

06 Частота вращения

двигателя

об/мин

12 Циклическое открытие (RCO)

клапана холостого хода

13 Сигнал о детонации

14 Отклонение частоты

вращения

об/мин

15 Предотвращение

детонации

градусы

16 Атмосферное давление

мбар

17 Потенциометр дроссельной

заслонки

18 Скорость автомобиля

км/час

21 Адаптивная коррекция RCO

клапана холостого хода

23 RCO клапана опорожнения

абсорбера

24 RCO клапана рециркуляции

выхлопных газов

30 Адаптивная коррекция

состава смеси под нагрузкой

31 Адаптивная коррекция состава

смеси на холостом ходу

35 Коррекция состава смеси

44 Мощность, потребляемая

компрессором кондиционера

Вт

Конец диагностики

:G13*

Каталожный номер (MPR):G70*

Выявленные неисправности:

нажать V и 9

Возвращение в режим

диагностики

: D

РУС

СИСТЕМА ВПРЫСКА

Диагностика - Карточка XR25

JSA051.0

17-82

Двигатель D7F 710

35 контактов

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

Высвечивается при установлении диалога с компьютером; если не
высвечивается:
-

код не существует,

неисправность линии связи, прибора или компьютера.

БАРГРАФЫ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)

Высвечен: неисправность проверяемого элемента; соответствующий текст
описывает неисправность.

Погашен: в проверяемом элементе неисправностей не обнаружено.

БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)

Двигатель остановлен, зажигание включено, никаких воздействий на автомобиль не
производится.

Барграфы состояний представлены на карточке так, как они должны выглядеть при
остановленном двигателе, включенном зажигании, без всяких воздействий на автомобиль.

- Если на карточке барграф

представлен как

то прибор должен давать
информацию

- Если на карточке барграф

представлен как

то прибор должен давать
информацию

- Если на карточке барграф

представлен как

то прибор должен давать информацию

или

Двигатель работает

Погашен, если функция или состояние, описанные на карточке, больше не
выполняются.

Высвечен, если функция или состояние, описанные на карточке,
выполняются.

Карточка № 27 - это общая карточка, которую можно использовать для разных двигателей.

На отдельных двигателях используются не все барграфы. Чтобы определить барграфы,
которые используются с данным компьютером впрыска, необходимо установить диалог с
компьютером и нажать одновременно клавиши V и 9.

Проверяемые барграфы:

- высветятся, если это барграфы неисправностей, не записываемых в память, или

барграфы состояний.

- будут мигать, если это барграфы неисправностей, записываемых в память.

Чтобы вернуться в режим, диагностики нажмите клавишу D.

ПОСЛЕ

РЕМОНТА

Очистите память компьютера, набрав G0**.
Попытайтесь запустить двигатель. Включите зажигание, затем
обрабатывайте остальные неисправности.
Не забудьте провести контроль состояний и параметров!

JSA051.0

17-83

СИСТЕМА ВПРЫСКА

Диагностика - Интерпретация барграфов XR25

Карточка № 27 сторона 1/2

Барграф 1 правый погашен
ЦЕПЬ ПРИБОРА XR25
Помощь XR25: Отсутствие соединения, обрыв цепи, замыкание на

массу, замыкание на 12 В

УКАЗАНИЯ

Диагностика возможна, если этот барграф высвечен

Проверьте прибор на другом автомобиле.
Проверьте:
- предохранители системы впрыска, моторного отсека, салона,
- связь между прибором XR25 и диагностическим разъемом,
- положение переключателя (S8),
- соответствие кассеты.
При необходимости устраните неисправности.
Проверьте:
- наличие +12 В на контакте 16 и наличие массы на контакте 5 диагностического

разъема,

- состояние кабеля прибора XR25.
При необходимости устраните неисправности.
Проверьте при включенном зажигании наличие 12 В на контакте:
- 1 главного реле,
- 3 главного реле
- 1 реле бензинового насоса.
При необходимости устраните неисправности.
Подсоедините вместо компьютера контактную плату и проверьте изоляцию и
неразрывность цепи:

Компьютер

→

Масса

Компьютер

→

Масса

Компьютер

→

Масса

Компьютер

→

7 Диагностический разъем

Компьютер

→

15 Диагностический разъем

Компьютер

→

5 Главное реле

Компьютер

→

2 Главное реле

Компьютер

→

2 Реле бензинового насоса

При необходимости устраните неисправности.
Проверьте при включенном зажигании наличие 12 В на контакте 5 главного реле:
- Если на контакте 5 главного реле есть 12 В: замените реле бензинового насоса.
- Если на контакте 5 главного реле нет 12 В: замените главное реле.

Двигатель D7F 710

35 контактов

СИСТЕМА ВПРЫСКА

Диагностика - Интерпретация барграфов XR25

ПОСЛЕ

РЕМОНТА

JSA051.0

17-84

Двигатель D7F 710

35 контактов

Карточка № 27 сторона 1/2

Барграф 2 левый высвечен
ЦЕПЬ КОМПЬЮТЕРА
Помощь XR25: Компьютер не работает

УКАЗАНИЯ

Нет

Компьютер не соответствует или неисправен.
Замените компьютер.
