СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Карточка XR25

13

DPCF01 1.0

13-3

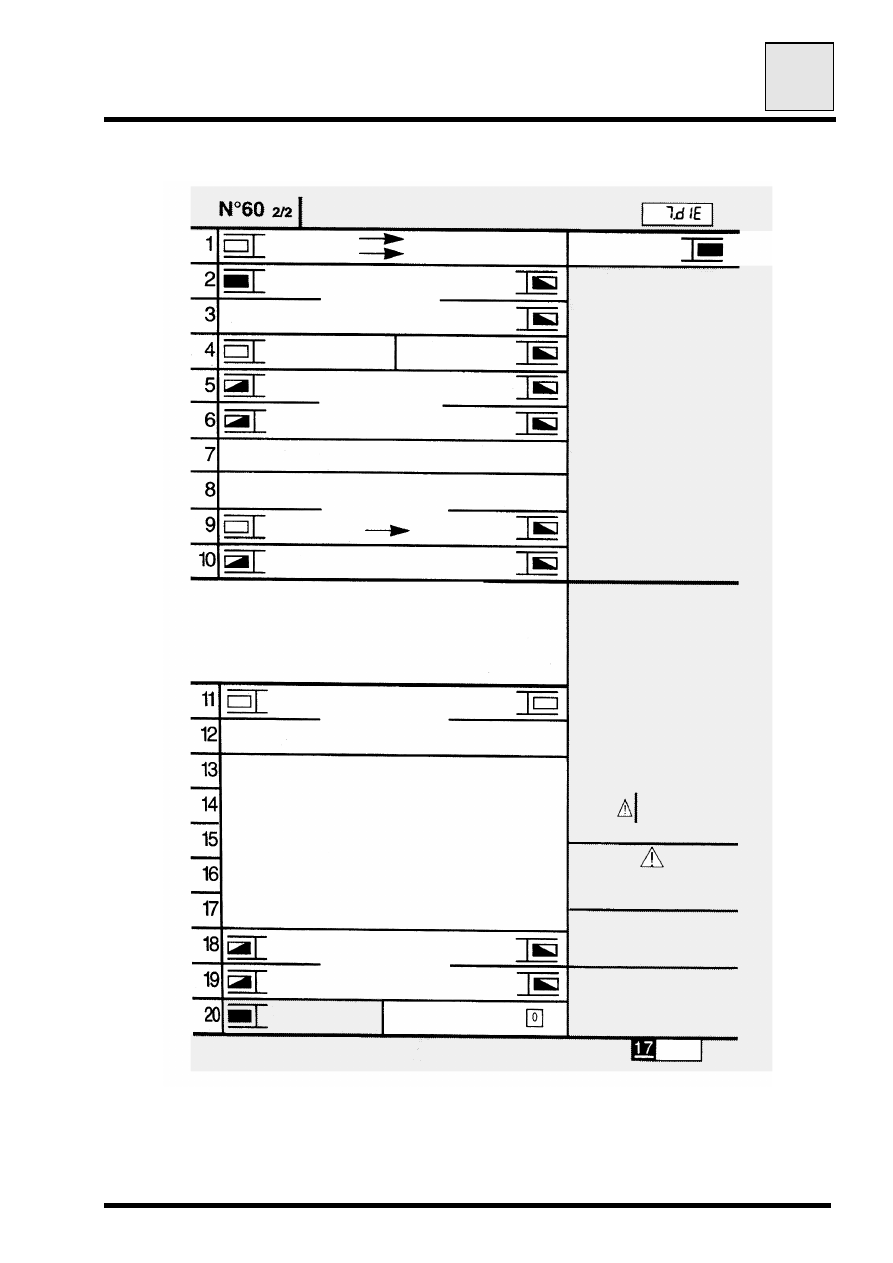

ПРЕДСТАВЛЕНИЕ КАРТОЧКИ XR25 № 60, СТОРОНА 2/2

FI21760-2

ВЫСВЕЧЕН

ТЕСТ СОСТОЯНИЯ

ПОГАШЕН

ПЕРЕВЕРНУТЬ КАРТОЧКУ

КОД
ПРИСУТСТВУЕТ

ОПЕРЕЖЕНИЕ

УПРАВ-

ЛЕНИЕ

УСКОРЕН-

НЫЙ ХОЛО-

СТОЙ ХОД

ЭЛЕКТРО-

КЛАПАНАМИ

РЕЦИРКУЛЯ-

ЦИЯ ВЫХЛО-

ПНЫХ ГАЗОВ

СТИРАНИЕ ИЗ ПАМЯТИ

ИНФОРМАЦИИ О

НЕИСПРАВНОСТЯХ

ВЫКЛЮЧЕНИЕ

ПРЕДВАРИТЕЛЬ-

НОГО ПОДОГРЕВА

ПРЕДВАРИТЕ-

ЛЬНЫЙ ПОДОГ-

РЕВ № 1

УПРАВЛЕ-

ПРЕДВАРИТЕ-

ЛЬНЫЙ ПОДОГ-

РЕВ № 2

УСИЛИТЕЛЬ

РУЛЕВОГО

УПРАВЛЕНИЯ

НИЕ

РЕЛЕ

АЛЬТИМЕТ-

РИЧЕСКИЙ

КОРРЕКТОР

КОНДИЦИОНЕР

ЗАПРОС

РАЗРЕШЕНИЕ

НЕИСПРА-
ВНОСТИ

СИГНАЛЬ-

НЫЕ ЛАМПЫ

ПРЕДВАРИТЕЛЬ-

НЫЙ ПОДОГРЕВ

индикация:

(ВНИМАНИЕ: следите за барграфом 20 левым)

ВПРЫСК В ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ

(Состояния

)

Стирание из памяти информации о неисправностях : G0**
Запрос на контроль неисправностей

: G02*

ПОЛОЖЕНИЕ

РЫЧАГА

НАГРУЗКИ

ВЫВОД

ДАННЫХ

ЧАСТОТА

ВРАЩЕНИЯ

ДВИГАТЕЛЯ

С КОНДИЦИ-
ОНЕРОМ

КОНФИГУ-

РАЦИЯ

БЕЗ КОНДИЦИ-

ОНЕРА

С УСИЛИТЕЛЕМ

РУЛЕВОГО

УПРАВЛЕНИЯ

КОМПЬЮ-

ТЕРА

БЕЗ УСИЛИТЕ-

ЛЯ РУЛЕВОГО

УПРАВЛЕНИЯ

НЕИСПРАВНОСТЬ
ПРИСУТСТВУЕТ

ПАМЯТЬ XR25

ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЬ: #..
02

Температура
охлаждающей жидкости

°C

03

Температура воздуха

°C

04

Напряжение
аккумулятора

В

06

Частота вращения
двигателя

об/мин

16

Атмосферное давление

гПа

17

Нажатие педали

%

18

Скорость автомобиля

км/час

24

Относительное
циклическое открытие
клапана рециркуляции
выхлопных газов

%

32

Смещение
опережения

градусы

РЕЖИМЫ УПРАВЛЕНИЯ: G..

(При остановленном двигателе)

10* 1* Реле предварительного

подогрева № 1

2*

Реле предварительного

подогрева № 2

16*

Ускоренный холостой ход

19*

Альтиметрический корректор

21* 1* Сигнальная лампа

неисправности

2* Сигнальная лампа предва-

рительного подогрева

31*

Ввод в компьютер инфор-

мации о полностью нажатой

педали или о полностью

нажатой/отпущенной педали

32*

Регулировка потенциометра

36*

Усилитель рулевого

управления

50* х*

Программирование

компьютера

56* х*

Конфигурирование

компьютера

См. процедуру на карточке

СПРАВКА C

Конец диагностики : G13*
Каталожный номер: G70*

 Выявленные неисправности:

 нажать V и 9

 Возвращение в режим

диагностики

 :  D

РУС

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Карточка XR25

13

DPCF01 1.0

13-4

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ БАРГРАФОВ

БАРГРАФЫ НЕИСПРАВНОСТЕЙ (всегда на цветном фоне)

Если барграф высвечен, значит, имеет место неисправность
проверяемого элемента. Сопровождающий текст описывает
неисправность.
Барграф может:
- Высвечиваться постоянно

: неисправность присутствует.

- Мигать

: неисправность записана в

память.

- Быть погашенным

: неисправность отсутствует или

не обнаружена.

БАРГРАФЫ СОСТОЯНИЙ (всегда на белом фоне)

Барграф всегда находится в верхнем правом углу.
Если он высвечен, это значит, что установлен диалог с
компьютером проверяемого элемента.
Если он остается погашенным:
-

Данный код не существует.

-

Неисправен прибор, компьютер или линия связи между
прибором XR25 и компьютером.

Вид следующих барграфов указывает на их исходное
состояние.
Исходное состояние: (зажигание включено, двигатель
остановлен, оператор никаких действий не производит)

или

Неопределенный

Погашен

-  высвечивается, если функция или

состояние, обозначенные на карточке,
выполняются.

Высвечен

-  гаснет, если функция или состояние,

обозначенные на карточке, больше не
выполняются.

УТОЧНЕНИЕ

Некоторые барграфы имеют символ «звездочку» (*). Если набрать
команду *.., когда барграф высвечен, то на дисплей будет выведена
дополнительная информация, касающаяся типа данной неисправности
или данного состояния.

ПОСЛЕ

РЕМОНТА

После того, как диалог будет установлен, начинайте обрабатывать
барграфы неисправностей.

DPCF01 1.0

13-5

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Интерпретация барграфов XR25

13

1

Карточка № 60 1/2

Барграф 1 правый погашен
Код присутствует

УКАЗАНИЯ

При любых операциях на разъеме компьютера используйте
контактную плату Elé. 1332.

Проверьте, исправен ли прибор XR25, попытавшись установить диалог с компьютером
какого-нибудь другого автомобиля. Если прибор XR25 исправен, но при этом не удается
установить диалог ни с одним из компьютеров, имеющихся на данном автомобиле, то
возможно, что какой-нибудь неисправный компьютер нарушает работу диагностических
линий K и L. Отключайте поочередно разъемы, чтобы найти этот компьютер.

Проверьте, чтобы переключатель ISO находился в положении S8, и убедитесь, что вы
используете последний вариант кассеты XR25 и правильный код доступа (D34).

Проверьте напряжение аккумуляторной батареи и сделайте все необходимое, чтобы
подавалось нужное напряжение (U аккумуляторной батареи

>>>> 10,5 вольт).

Проверьте, чтобы были исправны предохранители на 15 А, установленные в
коммутационном блоке моторного отсека (позиции 3 и 4).

Проверьте подсоединение и состояние контактов разъема компьютера и разъема R67
между моторным отсеком и приборной панелью.

Проверьте, чтобы на компьютер подавалось правильное питание:
- Масса на контакт 2 разъема компьютера (проверьте состояние и затяжку массовой

шины моторно-трансмиссионного блока и массу двигателя MH на картере коробки
передач).

- «+ после замка зажигания» на контакт 1 разъема компьютера.

Проверьте, чтобы на диагностический разъем подавалось правильное питание:

- Масса на контакт 5.
- «+до замка зажигания» на контакт 16.

Проверьте и обеспечьте неразрывность и изоляцию линий связи между диагностическим

разъемом и компьютером:

- Между контактом 10 разъема компьютера и контактом 15 диагностического разъема.
- Между контактом 13 разъема компьютера и контактом 7 диагностического разъема.

Если после всех указанных проверок диалог установить не удается, замените компьютер
(см. для этого главу «Помощь»).

СИСТЕМА ВПРЫСКА LUCAS ДЛЯ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Диагностика - Интерпретация барграфов XR25

13

ПОСЛЕ

РЕМОНТА

Очистите память компьютера (G0**), выключите зажигание, затем
проведите дорожное испытание.
По завершении ремонта проведите проверку с помощью прибора
XR25.

DPCF01 1.0

13-6

1

Карточка № 60 1/2

Барграф 1 левый высвечен
Компьютер

УКАЗАНИЯ

Нет

Замените компьютер (см. для этого главу «Помощь»).
