АКСЕССУАРЫ СИДЕНИЙ

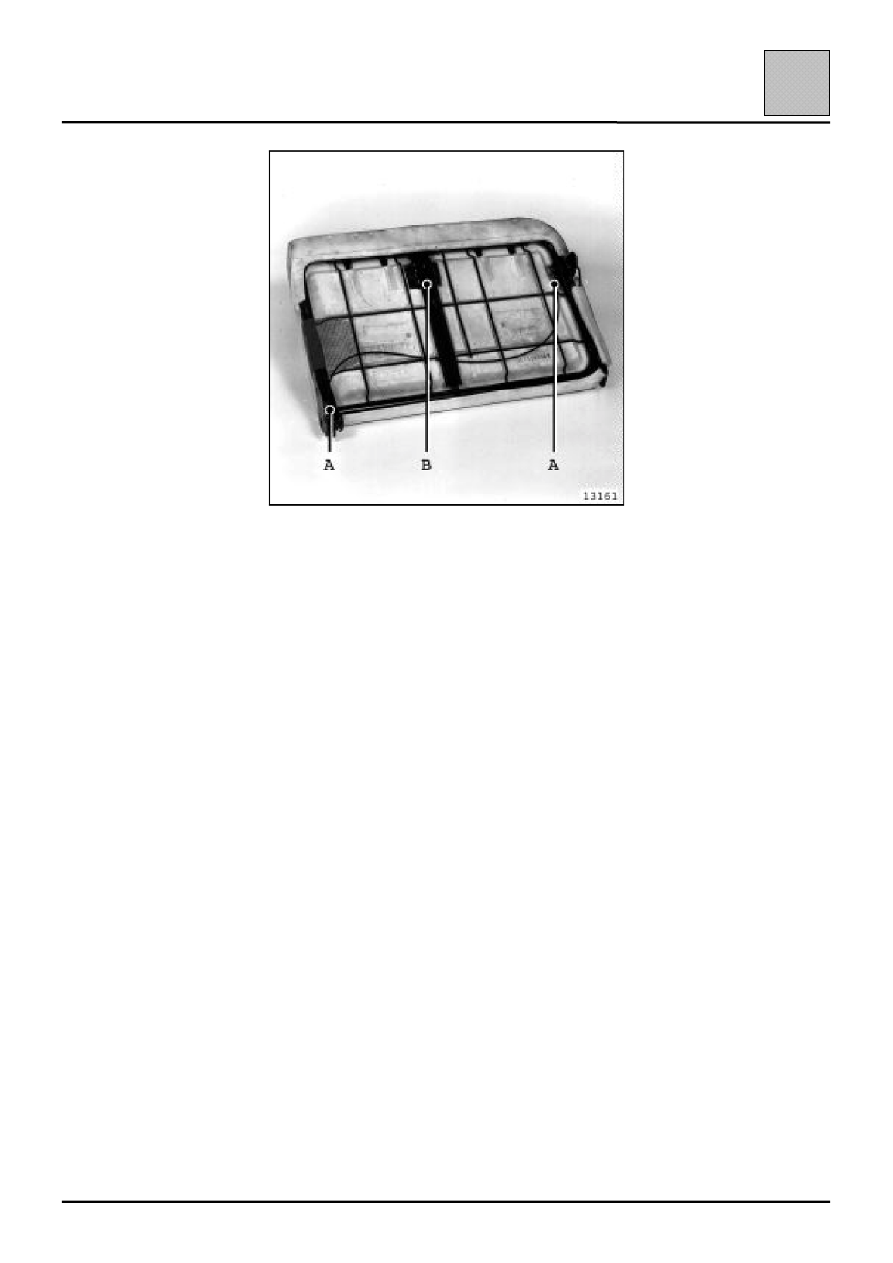

Трос блокировки – Инерционная катушка 3-го ремня безопасности

79-1

79

После снятия обивки:

Отсоедините фиксаторы оболочки троса (А).

Снимите:
– трос;
– болт крепления (В) инерционной катушки.

Особенности полноприводных автомобилей

класса

Механизмы и аксессуары

Отделка и обивка

KC0L - KC0P - KC0S - KC0V

Разделы, отраженные в данном выпуске, см. в руководстве по ремонту 326

77 11 306 193

"Методы ремонта, рекомендуемые изготовителем в настоящем документе,
соответствуют техническим условиям, действительным на момент составления
руководства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также
соответственно изменены".

ИЮЛЬ 2001

Все авторские права принадлежат Renault.

EDITION RUSSE

Воспроизведение или перевод, в том числе частичные, настоящего документа,
равно как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения РЕНО.

© RENAULT 2001

Содержание

Стр.

55

58

71

НАРУЖНЫЕ ЗАЩИТНЫЕ
ЭЛЕМЕНТЫ

Передний бампер 55-1
Боковые защитные накладки

55-3

Защитные накладки передних крыльев 55-5
Нижняя секция боковины кузова

55-6

АКСЕССУАРЫ ВЕРХА САЛОНА

Вещевое отделение

58-1

ВНУТРЕННЯЯ ОТДЕЛКА КУЗОВА

Боковые обивки

71-1

A
B
C
D

A

A

Механизмы и аксессуары

Отделка и обивка

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

55

155

НАРУЖНЫЕ ЗАЩИТНЫЕ ЭЛЕМЕНТЫ

Передний бампер

Примечание: процедура снятия бампера в целом
идентична снятию бампера на базовой модели,
отличаются только бамперы.

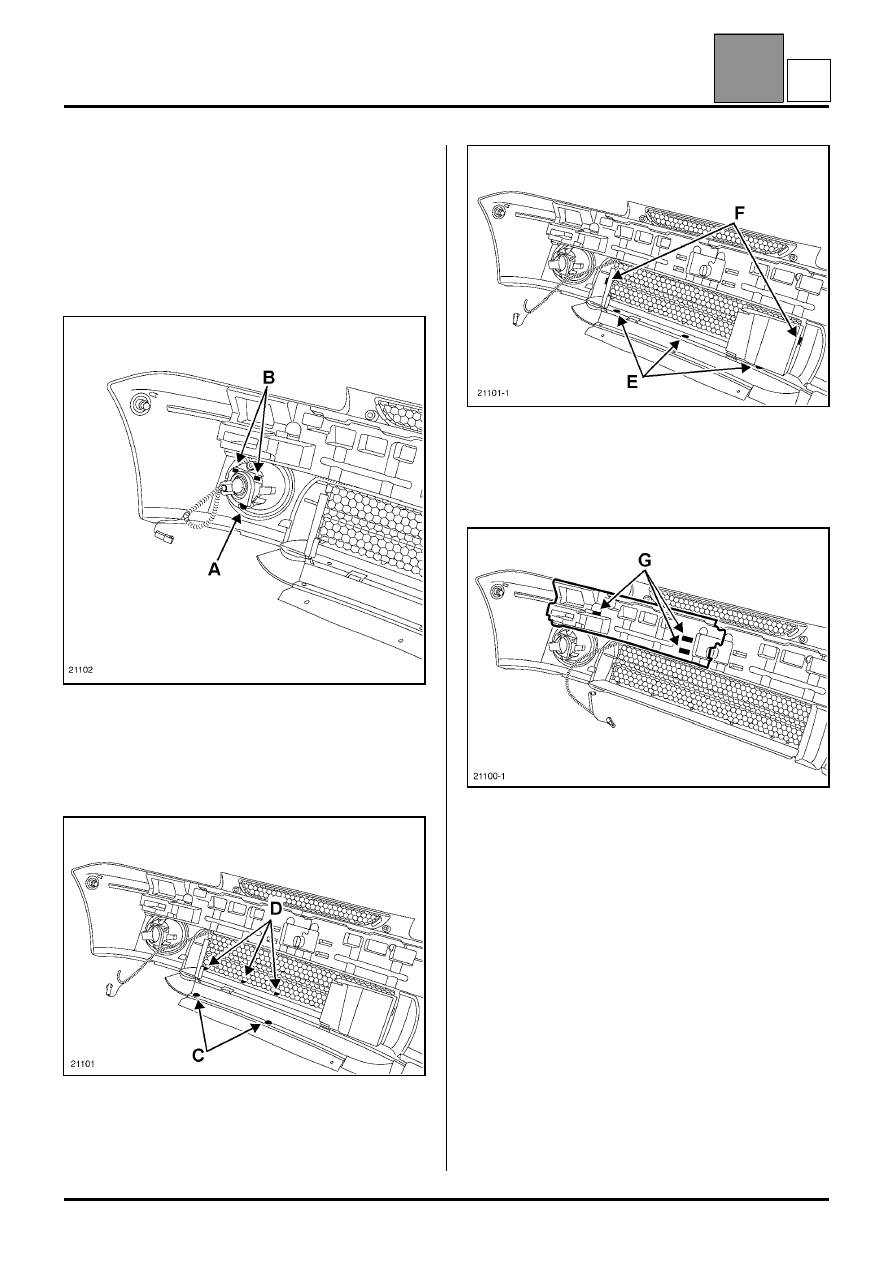

СНЯТИЕ

Снимите:
– бампер,

– болт (A).

Снимите пружинные держатели (B), затем
извлеките противотуманную фару.

Разъедините разъем.

Снимите заклепки (C).

Снимите пружинные держатели (D), затем снимите
декоративную накладку бампера.

Снимите заклепки (E).

Снимите пружинные держатели (F), затем
вытащите масляный поддон двигателя.

Снимите пружинные держатели (G), затем снимите
демпфер.

55-1

A
