Рено Кангу. Руководство - часть 190
ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА
Центральная стойка – нижняя секция
боковины кузова
43-14
43
D
ВВОДНАЯ ЧАСТЬ
Замена данной детали является одной из
основных операций при повреждениях от
передне-бокового удара.
Ниже даны только указания по выполнению
соединений собственно заменяемой детали.
Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.
СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА
Деталь в сборе с направляющими рельсов
боковой двери.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:
внутренняя панель боковины кузова;
усилитель центральной стойки кузова;
внутренняя панель нижней секции боковины
кузова;
усилитель порога.

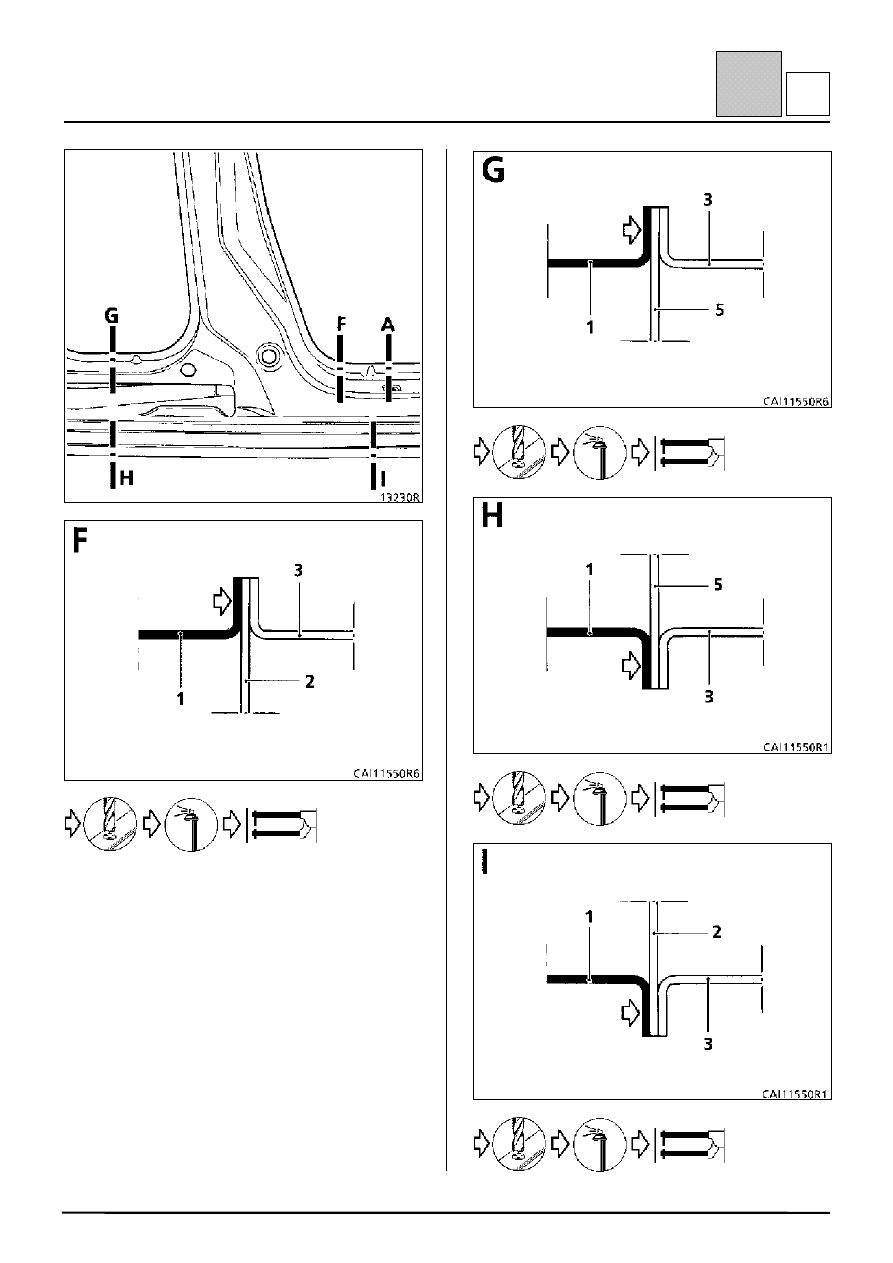

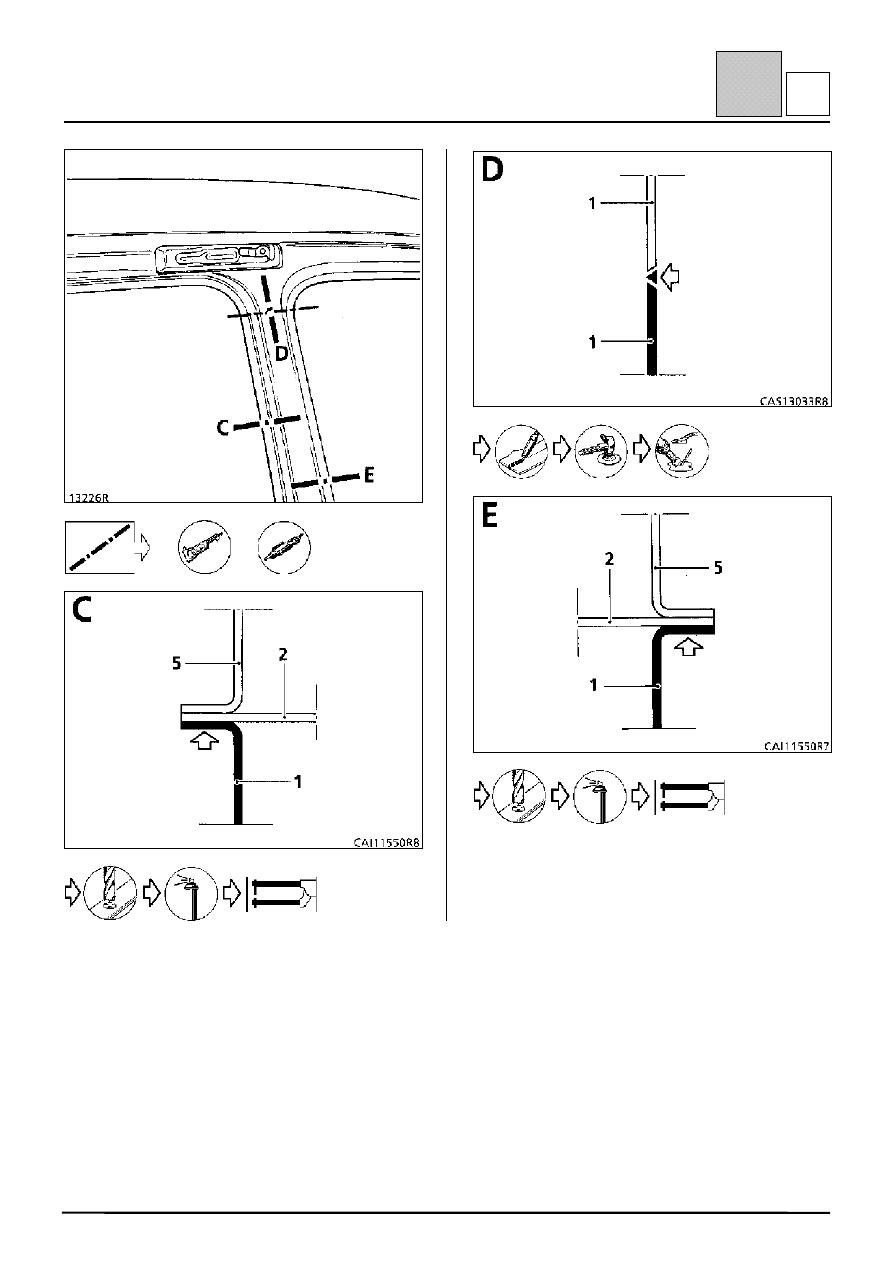

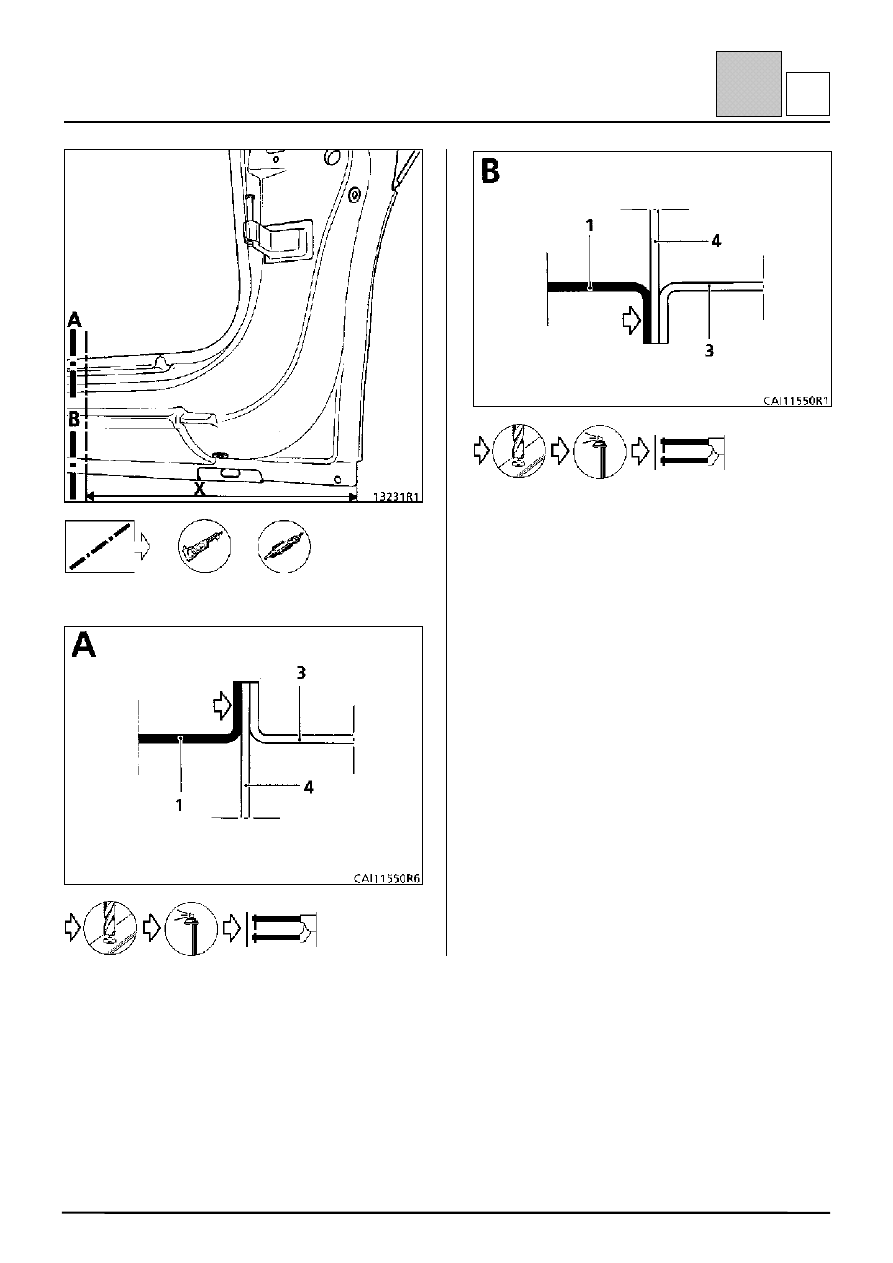

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1 Средняя стойка кузова
1,0
2 Усилитель центральной стойки
1,2
3 Накладка порога
1,2
4 Усилитель порога
1,2
5 Внутренняя панель боковины кузова
0,8
или
